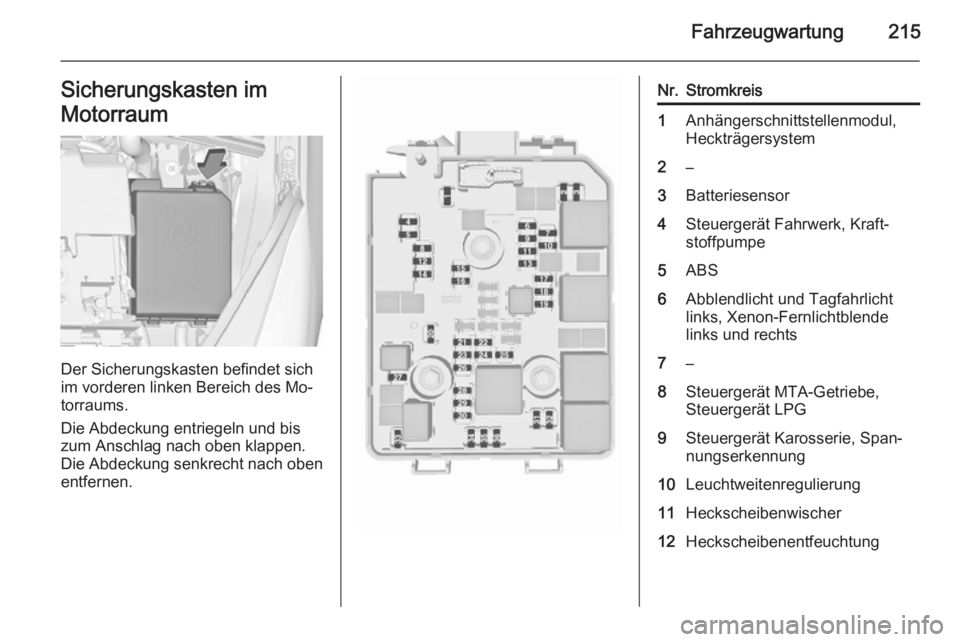

Fahrzeugwartung215Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Anhängerschnittstellenmodul,
Heckträgersystem2–3Batteriesensor4Steuergerät Fahrwerk, Kraft‐
stoffpumpe5ABS6Abblendlicht und Tagfahrlicht
links, Xenon-Fernlichtblende
links und rechts7–8Steuergerät MTA-Getriebe,
Steuergerät LPG9Steuergerät Karosserie, Span‐
nungserkennung10Leuchtweitenregulierung11Heckscheibenwischer12Heckscheibenentfeuchtung

216Fahrzeugwartung
Nr.Stromkreis13Abblendlicht und Tagfahrlicht
rechts14Außenspiegelheizung15–16Bremsenverstärkerkit17Zündung, Starterspannungsver‐
sorgung18Motorsteuergerät19Kraftstoffpumpe20–21Motormagnetschalter, Motor‐
sensoren22–23Einspritzsystem24Waschanlage25–26Motorsensoren27Abschaltventil HeizerNr.Stromkreis28Motorsteuergerät29Motorsteuergerät30Motorsteuergerät31Fernlicht links, Xenon-Abblend‐
licht links32Fernlicht rechts, Xenon-
Abblendlicht rechts33Motorsteuergerät34Hupe35Klimakompressorkupplung36Nebelscheinwerfer

Fahrzeugwartung217

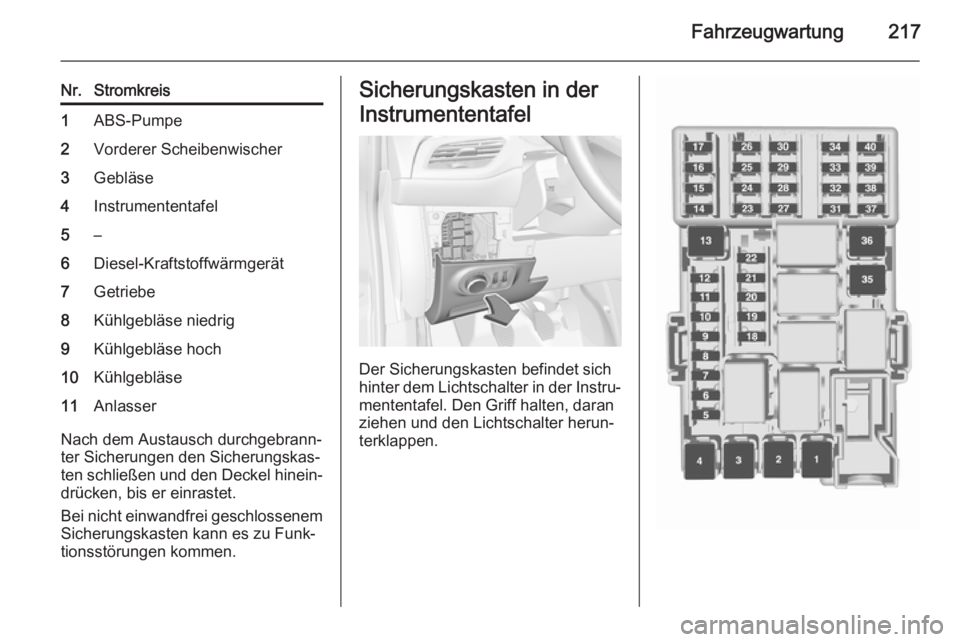

Nr.Stromkreis1ABS-Pumpe2Vorderer Scheibenwischer3Gebläse4Instrumententafel5–6Diesel-Kraftstoffwärmgerät7Getriebe8Kühlgebläse niedrig9Kühlgebläse hoch10Kühlgebläse11Anlasser
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter dem Lichtschalter in der Instru‐
mententafel. Den Griff halten, daran
ziehen und den Lichtschalter herun‐
terklappen.

218Fahrzeugwartung

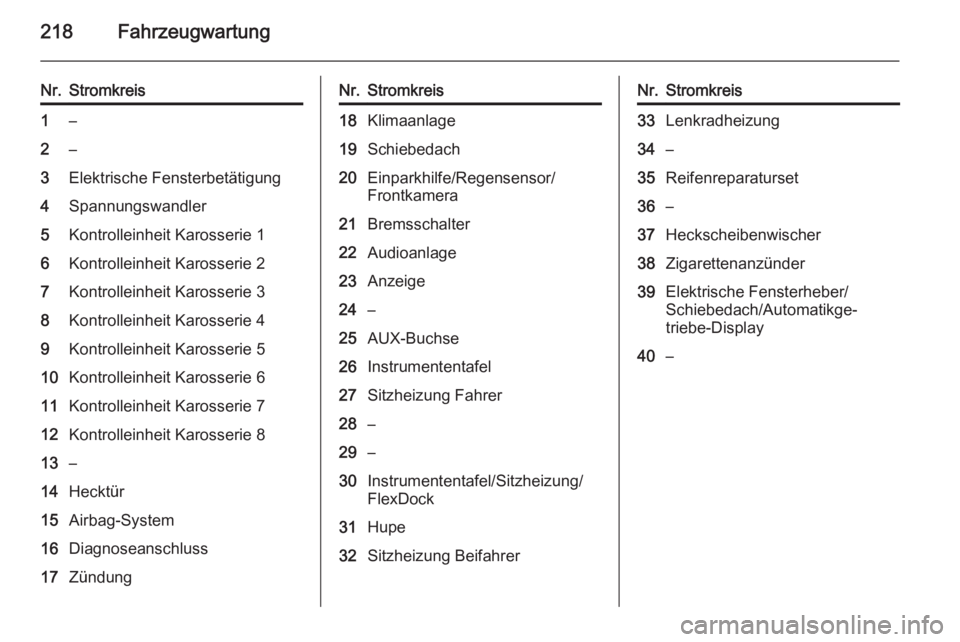

Nr.Stromkreis1–2–3Elektrische Fensterbetätigung4Spannungswandler5Kontrolleinheit Karosserie 16Kontrolleinheit Karosserie 27Kontrolleinheit Karosserie 38Kontrolleinheit Karosserie 49Kontrolleinheit Karosserie 510Kontrolleinheit Karosserie 611Kontrolleinheit Karosserie 712Kontrolleinheit Karosserie 813–14Hecktür15Airbag-System16Diagnoseanschluss17ZündungNr.Stromkreis18Klimaanlage19Schiebedach20Einparkhilfe/Regensensor/
Frontkamera21Bremsschalter22Audioanlage23Anzeige24–25AUX-Buchse26Instrumententafel27Sitzheizung Fahrer28–29–30Instrumententafel/Sitzheizung/
FlexDock31Hupe32Sitzheizung BeifahrerNr.Stromkreis33Lenkradheizung34–35Reifenreparaturset36–37Heckscheibenwischer38Zigarettenanzünder39Elektrische Fensterheber/
Schiebedach/Automatikge‐
triebe-Display40–

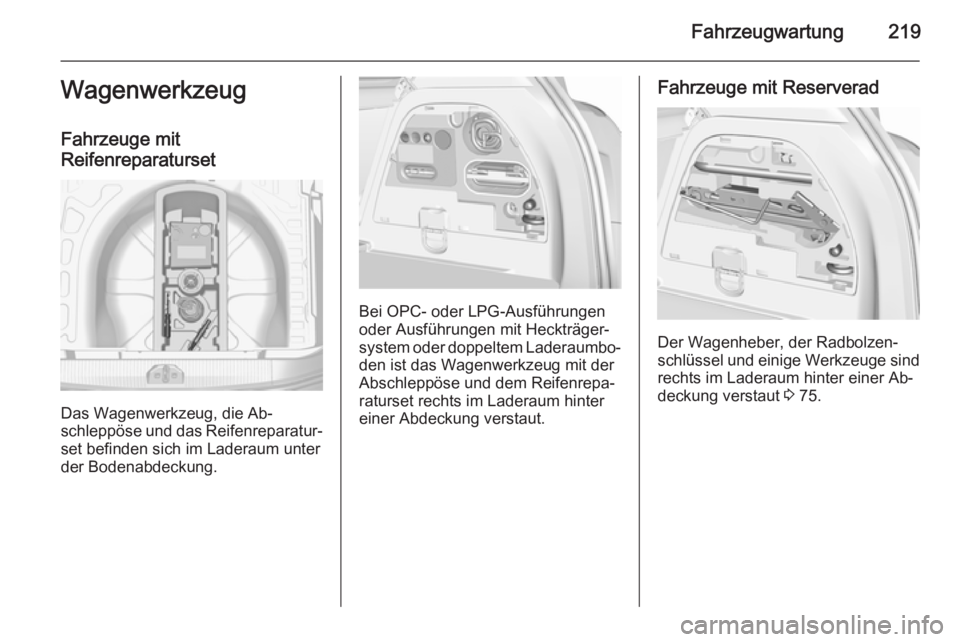

Fahrzeugwartung219Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug, die Ab‐
schleppöse und das Reifenreparatur‐ set befinden sich im Laderaum unter
der Bodenabdeckung.
Bei OPC- oder LPG-Ausführungen
oder Ausführungen mit Heckträger‐
system oder doppeltem Laderaumbo‐
den ist das Wagenwerkzeug mit der
Abschleppöse und dem Reifenrepa‐
raturset rechts im Laderaum hinter
einer Abdeckung verstaut.
Fahrzeuge mit Reserverad
Der Wagenheber, der Radbolzen‐
schlüssel und einige Werkzeuge sind rechts im Laderaum hinter einer Ab‐
deckung verstaut 3 75.

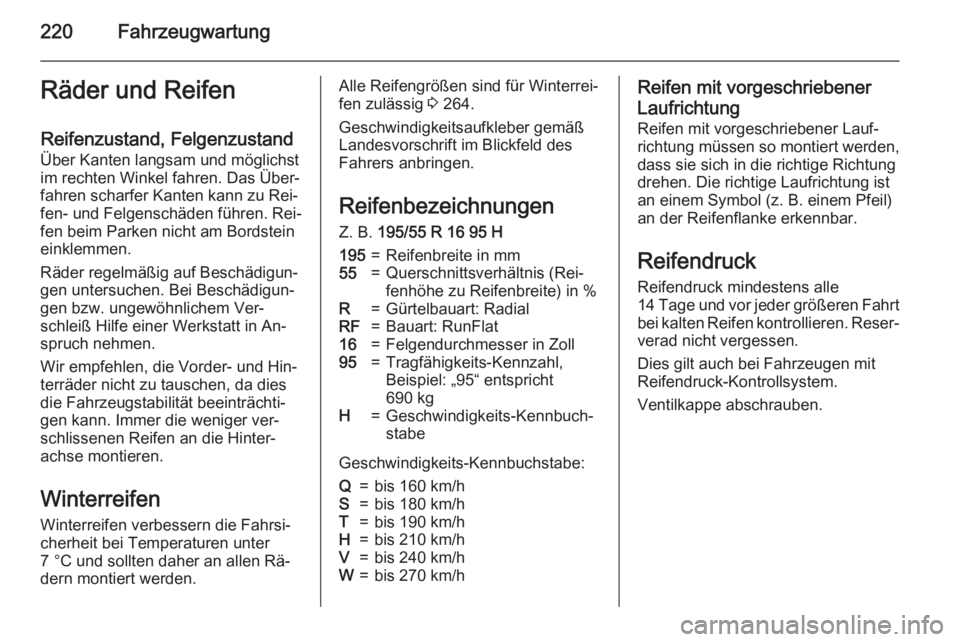

220FahrzeugwartungRäder und ReifenReifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Wir empfehlen, die Vorder- und Hin‐
terräder nicht zu tauschen, da dies
die Fahrzeugstabilität beeinträchti‐
gen kann. Immer die weniger ver‐
schlissenen Reifen an die Hinter‐
achse montieren.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 264.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 195/55 R 16 95 H195=Reifenbreite in mm55=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
Beispiel: „95“ entspricht
690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.

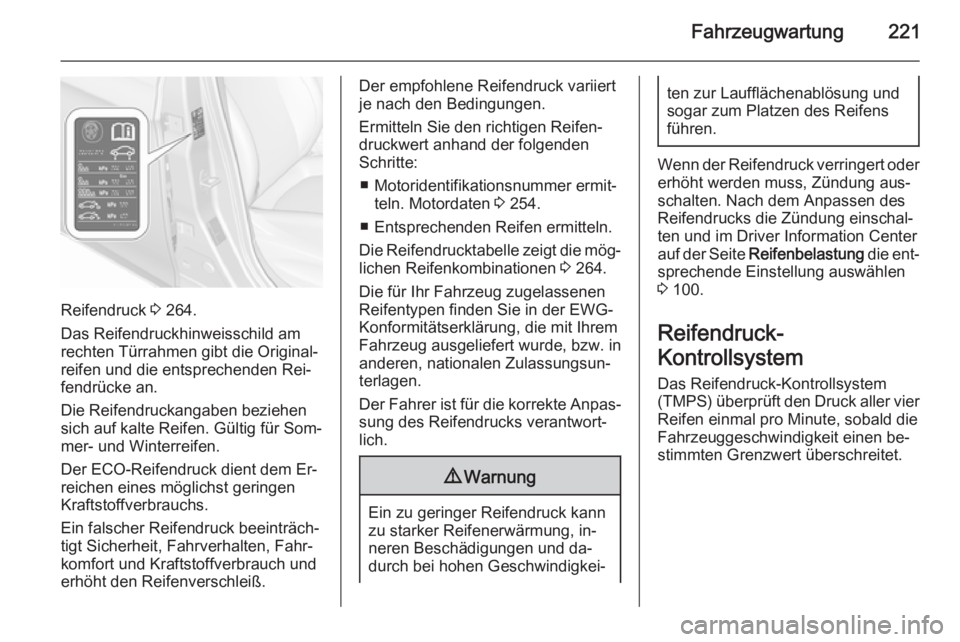

Fahrzeugwartung221
Reifendruck 3 264.
Das Reifendruckhinweisschild am
rechten Türrahmen gibt die Original‐
reifen und die entsprechenden Rei‐
fendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
■ Motoridentifikationsnummer ermit‐ teln. Motordaten 3 254.
■ Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 264.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten. Nach dem Anpassen des
Reifendrucks die Zündung einschal‐ ten und im Driver Information Center
auf der Seite Reifenbelastung die ent‐
sprechende Einstellung auswählen
3 100.
Reifendruck-
Kontrollsystem
Das Reifendruck-Kontrollsystem (TMPS) überprüft den Druck aller vier Reifen einmal pro Minute, sobald dieFahrzeuggeschwindigkeit einen be‐
stimmten Grenzwert überschreitet.

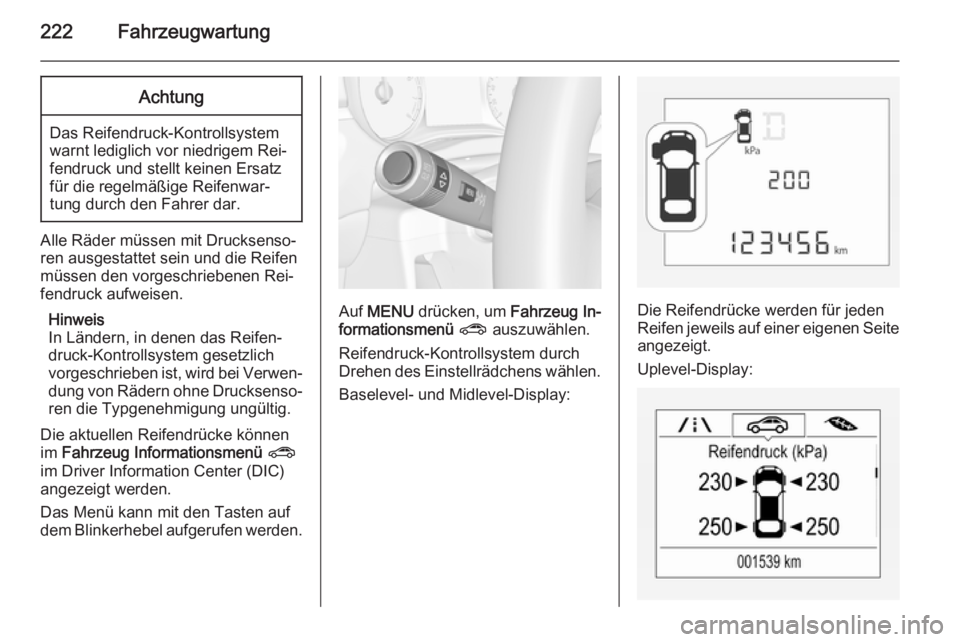

222FahrzeugwartungAchtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü ?
im Driver Information Center (DIC) angezeigt werden.
Das Menü kann mit den Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü ? auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Baselevel- und Midlevel-Display:Die Reifendrücke werden für jeden
Reifen jeweils auf einer eigenen Seite angezeigt.
Uplevel-Display:
