2015.5 OPEL ZAFIRA C Manual de utilizare (in Romanian)

Depozitarea95Şinele şi cârligele de
amarare
Introduceţi cârligele în poziţiile dorite
pe şine: introduceţi cârligul în
canelura superioară a şinei şi
apăsaţi-l în canelura inferioară.
Inelele de amarare
Ochiurile de prindere sunt concepute
pentru fixarea obiectelor împotriva
alunecării, cum ar fi benzile de fixare
sau plasa de bagaje.
Sistemul de managemental zonei de depozitare
FlexOrganizer este un sistem flexibil
pentru împărţirea portbagajului.
Sistemul este alcătuit din: ■ adaptoare
■ buzunare din plasă
■ cârlige
■ plasa de compartimentare variabilă
Componentele sunt montate pe şine de ghidare din panourile laterale, prin
intermediul adaptoarelor şi cârligelor.
Instalarea adaptoarelor pe şine
Rabataţi în jos plăcuţa de manevrare, introduceţi adaptorul în canelura
superioară şi inferioară a şinei şi
deplasaţi în poziţia dorită. Rotiţi în sus
plăcuţa de manevrare pentru a bloca
adaptorul. Pentru demontare, rotiţi în
jos plăcuţa de manevrare şi scoateţi
afară de pe şină.

96Depozitarea
Plasă de compartimentare
reglabilă
Introduceţi adaptoarele în şine în
poziţia dorită. Apropiaţi cele două
părţi ale tijelor plasei.
Pentru instalare, apăsaţi puţin tijele şi
introduceţi-le în fantele aferente din
adaptoare.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le din adaptoare.
Buzunare-plasă
Introduceţi adaptoarele în şine în
poziţia dorită. Buzunarele plasă pot fi
agăţate de adaptoare.
Instalarea cârligelor pe şine
Introduceţi cârligul în poziţia dorită,
mai întâi în canelura superioară a
şinei, apoi în cea inferioară, prin
apăsare. Pentru demontare, scoateţi
mai întâi cârligul din canelura
superioară.

Depozitarea97
Plasa de separare din faţa
hayonului
Montaţi-o direct în faţa hayonului.
Înainte de montare, împingeţi cele
patru piese de capăt ale tijei plasei,
rotind în sens antiorar fiecare piesă
de capăt.
Pentru montare, apăsaţi împreună
tijele plasei şi introduceţi-le în orificiile cadrului hayonului. Tija mai lungă
trebuie introdusă în partea de sus.
Pentru demontare, comprimaţi tijele
plasei şi scoateţi-le.
Plasa de protecţie
Plasa de protecţie poate fi instalată în spatele scaunele celui de-al doilea
rând sau în spatele scaunelor din faţă.
Nu transportaţi pasageri în spatele
plasei de protecţie.
Montarea în spatele scaunelor din rândul al doilea
■ Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra scaunelor din rândul al doilea: suspendaţi şi
cuplaţi tija plasei pe o parte,
comprimaţi tija şi suspendaţi şi cuplaţi pe partea cealaltă.
■ Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare faţă
de pe ambele părţi ale
portbagajului.
■ Tensionaţi ambele chingi trăgând de capătul liber.

98Depozitarea
Montarea în spatele scaunelor
faţă
■ Există orificii pentru montare pe ambele părţi ale cadrului
acoperişului, deasupra scaunelor faţă: suspendaţi şi cuplaţi tija plasei pe o parte, comprimaţi tija şi
suspendaţi şi cuplaţi pe partea
cealaltă.
■ Ataşaţi cârligele chingilor plasei de protecţie la inelele de amarare de
pe ambele părţi ale podelei din faţa
scaunelor.
■ Tensionaţi ambele chingi trăgând de capătul liber.
Demontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.

Depozitarea99

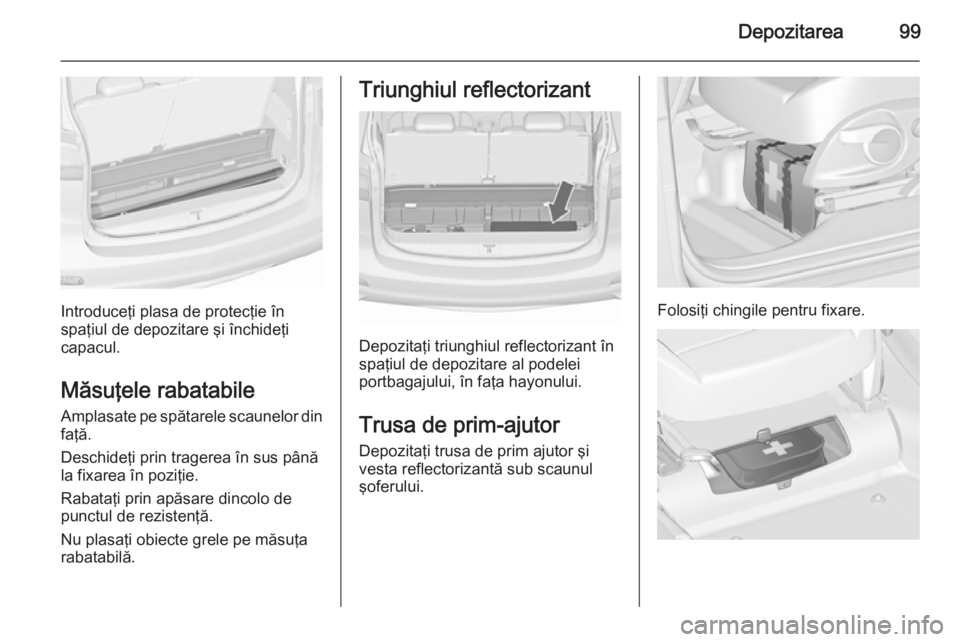

Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor
Depozitaţi trusa de prim ajutor şi
vesta reflectorizantă sub scaunul
şoferului.
Folosiţi chingile pentru fixare.

100Depozitarea
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, se
recomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.Montarea portbagajului de
acoperiş
Autovehiculele cu bare de amarare
Fixaţi portbagajul de acoperiş în zona
orificiilor indicate în ilustraţie prin
săgeţi.

Depozitarea101
Autovehiculele fără bare de amarare
Pentru a fixa un portbagaj de
acoperiş, deschideţi capacele
benzilor de acoperiş. Introduceţi
dispozitivele de montare, conform instrucţiunilor, în opritorul indicat în
ilustraţie.
Instrucţiuni referitoare
la încărcare
■ Obiectele grele din portbagaj vor fi plasate spre spătarele scaunelor.
Asiguraţi-vă că spătarele sunt
blocate corect în poziţie. Dacă este necesar ca obiectele să fie stivuite
unele peste altele, cele grele vor fi
aşezate la bază.
■ Fixaţi obiectele cu chingile de amarare ataşate de inelele de
amarare 3 95.
■ Asiguraţi obiectele mobile din portbagaj împotriva alunecării.
■ Încărcătura nu trebuie să depăşească marginea superioară aspătarelor.
■ Nu plasaţi nimic pe copertina portbagajului şi nici pe planşa de
bord.
■ Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de
viteze şi să nu limiteze libertatea de
mişcare a şoferului. Nu aşezaţi în
interiorul autovehiculului obiecte
neasigurate.
■ Nu conduceţi cu portbagajul deschis.9 Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând
provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.

102Depozitarea
■ Sarcina utilă reprezintă diferenţadintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 292) şi masa proprie
CE a autovehiculului.
Pentru calcularea sarcinii utile, introduceţi datele aferente
autovehiculului dumneavoastră în
tabelul Masele de la începutul
acestui manual.
Masa proprie CE a autovehiculului
include valorile estimate pentru
greutatea şoferului (68 kg), bagaje
(7 kg) şi toate lichidele (rezervorul
90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie a
autovehiculului.
■ Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul chingilor
de amarare. Reglaţi presiunea în
anvelope în concordanţă cuîncărcarea autovehiculului.
Verificaţi şi restrângeţi frecvent
chingile.
Nu depăşiţi viteza de 120 km/h.
Sarcina permisibilă pe acoperiş
este de 75 kg pentru autovehicule
fără şine pe acoperiş şi de 100 kg pentru autovehicule cu şine pe
acoperiş. Sarcina pe acoperiş
reprezintă suma dintre masa
portbagajului şi masa încărcăturii
de pe acesta.
