2015.5 OPEL ZAFIRA C Manual de Instrucciones (in Spanish)

Portaobjetos87personales o daños en la carga oel vehículo si hay un frenazo
brusco o una colisión.
Plegado del respaldo del
asiento del acompañante Si el vehículo está equipado en el
asiento del acompañante con un me‐
canismo de liberación, el respaldo del
asiento puede plegarse en posición
horizontal, por ejemplo para objetos
muy largos.
■ Empuje los reposacabezas presio‐ nando el enganche 3 37.
■ Mueva el asiento del acompañante
a una posición que evite el contacto del reposacabezas con el panel de
instrumentos.
■ Tire de la palanca y pliegue el res‐ paldo sobre el asiento y, a conti‐
nuación, suelte la palanca. El res‐
paldo puede anclarse en dos posi‐ ciones antes de alcanzar la posi‐
ción horizontal. Deje que el res‐
paldo enclave audiblemente.
Plegado del respaldo ■ Tire de la palanca y pliegue el res‐ paldo hasta la posición deseada y,
a continuación, suelte la palanca. Deje que el respaldo enclave audi‐
blemente.
■ Ajuste el asiento y el reposacabe‐ zas.
Portaobjetos trasero
A ambos lados del compartimento de carga existen bandejas portaobjetos.
Para abrir, desbloquee y desmonte la
tapa del panel de revestimiento late‐
ral.

88Portaobjetos
Portaobjetos del suelo
En la versión sin tercera fila de asien‐tos, existen cajas portaobjetos bajo la cubierta del suelo. Levante la cu‐
bierta para abrir.
Cubierta del
compartimento de carga
No coloque objetos pesados o con
bordes afilados sobre la cubierta del
compartimento de carga.
Entes de utilizar la cubierta del com‐
partimento de carga, introduzca la
lengüeta del cinturón de seguridad de cada lado en el bolsillo con que está
equipado el cinturón.
Cierre
Tire de la cubierta hacia atrás usando
el asidero y engánchelo en las fijacio‐ nes laterales.

Portaobjetos89
Apertura
Desmonte la cubierta del comparti‐
mento de carga de los soportes late‐
rales. Sujete la cubierta y guíela hasta que esté totalmente enrollada.
Desmontaje
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo. Levante la cubierta por
el lado derecho y sáquela de los alo‐
jamientos.
Guardado en el compartimento
de carga
Si no se utiliza la cubierta del com‐
partimento de carga, guárdela en el
portaobjetos del suelo del vehículo.
Abra la cubierta del portaobjetos si‐
tuado delante del portón trasero.
Introduzca la cubierta con el lado su‐
perior hacia abajo y con la palanca de liberación a la izquierda en el adap‐
tador, en el lado derecho del porta‐
objetos.

90Portaobjetos
Sujete la cubierta del compartimento
de carga del portaobjetos con la cinta
de Velcro.
Montaje
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐ bierta en el lado derecho y enclávela.
Cubierta del portaobjetos
del maletero
Cubierta del suelo
En versiones sin tercera fila de asien‐ tos, existen cajas portaobjetos bajo la cubierta del suelo. Para abrir, levante
la cubierta y pliéguela en posición
vertical detrás de los asientos trase‐
ros.
Esterilla de protección interior La esterilla de protección interior es
una característica de recubrimiento y
protección del compartimento de
carga, para utilizar cuando todos o al‐
guno de los asientos/respaldos se
encuentren plegados.
Plegando y extendiendo la esterilla
existe una serie de posibilidades de
aplicaciones individuales.
La esterilla de protección interior está disponible en dos versiones:
■ Esterilla de protección de serie cu‐
bre el área comprendida entre el portón trasero y la segunda fila de
asientos, cuando la tercera fila de
asientos se encuentra plegada por
completo o si lo está uno de sus
asientos.
■ Esterilla de protección interior de
cubierta Flex cuenta con doble ta‐
maño que la esterilla de protección de serie y se une mediante una cre‐
mallera. Cubre el compartimento
de carga completamente cuando
todos o alguno de los asientos de
la tercera y segunda fila están ple‐
gados.

Portaobjetos91
La esterilla de protección se pliega
longitudinalmente en 4 partes (de se‐
rie) u 8 partes (cubierta Flex) con una cremallera central y plegable trans‐
versalmente en 4 partes.
A continuación se ofrecen tan solo al‐ gunos ejemplos de uso de las esteri‐
llas.
Antes de plegar y extender la esteri‐ lla, deben retirarse todos los compo‐nentes de los carriles laterales y delas argollas. Las argollas deben estar
guardadas en su posición.
Cubrir el compartimento de carga
entre el portón trasero y la segunda fila de asientos
posible mediante el plegado tanto de
la esterilla de protección de serie
como de la esterilla de protección
interior de cubierta Flex por la crema‐
llera a la mitad de su tamaño (doble
capa).
La esterilla está colocada doblada
cuatro veces detrás de los asientos
levantados de la tercera fila.
■ Plegar los asientos de la tercera fila.
■ Extienda las partes de la esterilla plegada, de forma que la primera
parte quede levantada en el res‐
paldo de la segunda fila de asien‐
tos.
■ Al plegar los respaldos de la se‐ gunda fila, la esterilla se extiende
automáticamente y cubre el espa‐
cio comprendido entre ambas filas
de asientos.
■ Para dejar uno de los asientos de la tercera fila levantado, pliegue la
esterilla por la mitad de su longitud.

92Portaobjetos

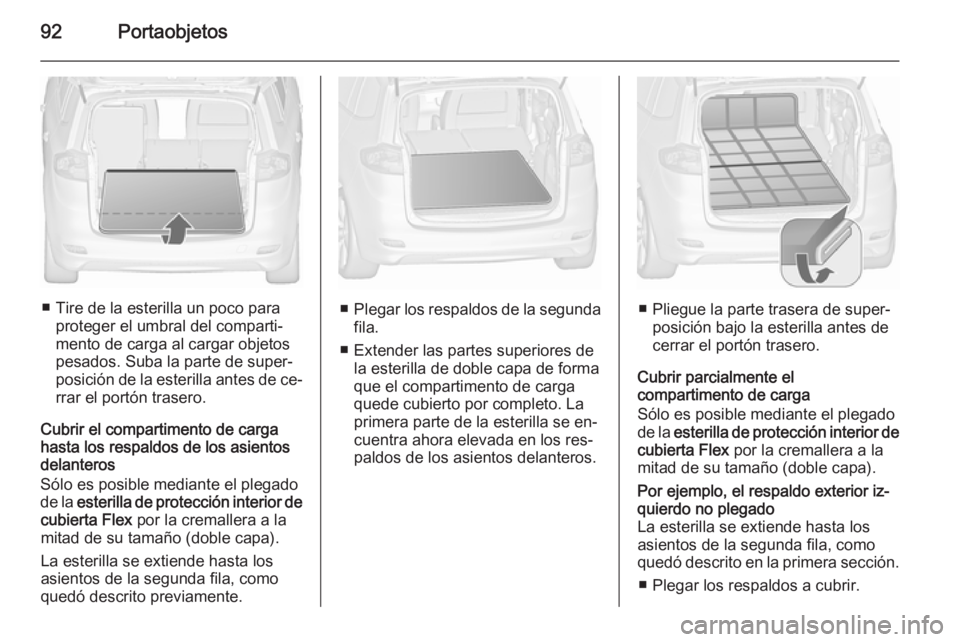

■ Tire de la esterilla un poco paraproteger el umbral del comparti‐
mento de carga al cargar objetos
pesados. Suba la parte de super‐
posición de la esterilla antes de ce‐
rrar el portón trasero.
Cubrir el compartimento de carga hasta los respaldos de los asientos
delanteros
Sólo es posible mediante el plegado
de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito previamente.■ Plegar los respaldos de la segunda
fila.
■ Extender las partes superiores de la esterilla de doble capa de forma
que el compartimento de carga
quede cubierto por completo. La
primera parte de la esterilla se en‐
cuentra ahora elevada en los res‐
paldos de los asientos delanteros.■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Cubrir parcialmente el
compartimento de carga
Sólo es posible mediante el plegado de la esterilla de protección interior de
cubierta Flex por la cremallera a la
mitad de su tamaño (doble capa).
Por ejemplo, el respaldo exterior iz‐
quierdo no plegado
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar los respaldos a cubrir.

Portaobjetos93
■ Abra la cremallera detrás del res‐paldo elevado.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente la parte abierta por la cremallera y dóblela
por su parte central.■ Extienda la parte superior de la es‐
terilla de capa doble sobre los res‐
paldos plegados.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Proceda de la misma manera cuando
no estén plegados un respaldo exte‐
rior y el respaldo central.
Por ejemplo, plegado únicamente el
respaldo central
La esterilla se extiende hasta los
asientos de la segunda fila, como
quedó descrito en la primera sección.
■ Plegar el respaldo central a cubrir.
■ Abra la cremallera situada a ambos
lados detrás del respaldo izquierdo y derecho.
■ Extraiga la esterilla hasta que la pri‐
mera parte esté plana sobre el
suelo del compartimento de carga.
■ Levante longitudinalmente ambas partes abiertas mediante la crema‐llera y pliéguelas por el centro.

94Portaobjetos
■ A continuación, extienda la partesuperior pequeña de la esterilla de
capa doble sobre el respaldo cen‐
tral.
■ Pliegue la parte trasera de super‐ posición bajo la esterilla antes de
cerrar el portón trasero.
Las siguientes ilustraciones mues‐
tran algunos ejemplos más.Ejemplo de objetos pequeños y lar‐
gos, como esquíes.
Ejemplo de protección de cubierta la‐
teral.
Ejemplo de cubrición de respaldos
plegados de la segunda fila y un
asiento plegado de la tercera fila.
