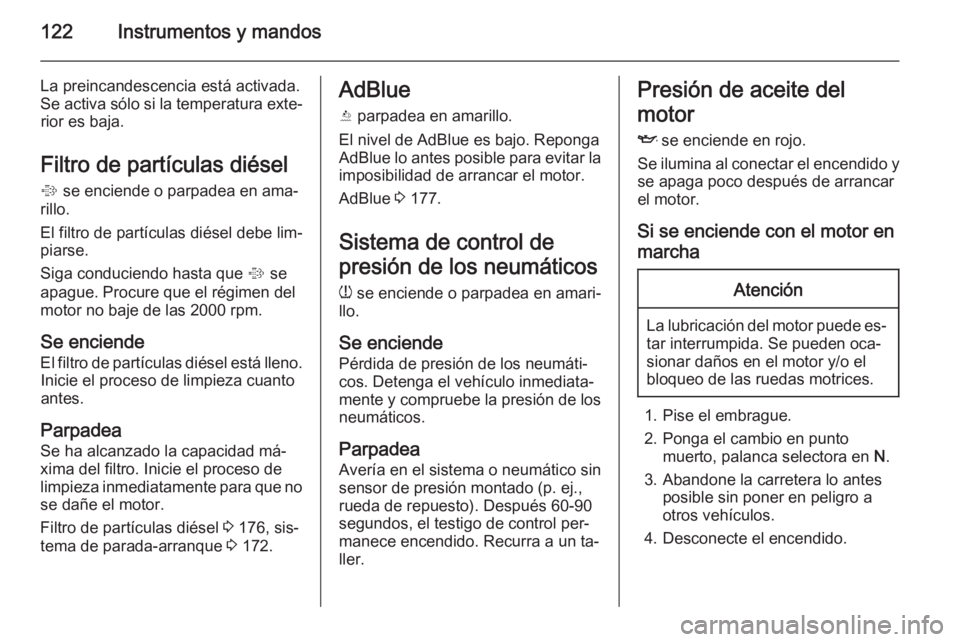

122Instrumentos y mandos
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐ rior es baja.
Filtro de partículas diésel % se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐ xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 176, sis‐
tema de parada-arranque 3 172.AdBlue
Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.
AdBlue 3 177.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.Presión de aceite del
motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor enmarchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.

Instrumentos y mandos135
■ estado de la batería del vehículo
■ reducción catalítica selectiva, lí‐ quido de escape diésel (DEF),
AdBlue 3 177
Mensajes del vehículo en la
pantalla de información en color Algunos mensajes importantes apa‐
recen adicionalmente en la pantalla de información en color. Pulse el bo‐
tón multifunción para confirmar el
mensaje. Algunos mensajes sólo
aparecen durante unos segundos.
Avisos acústicos
Al arrancar el motor o durante la marcha
Sólo sonará un aviso acústico cada
vez.
El aviso acústico de cinturón desa‐ brochado tiene prioridad sobre el
resto de avisos acústicos.■ Si no se ha abrochado el cinturón de seguridad.
■ Si inicia la marcha con una puerta o el portón trasero sin cerrar co‐
rrectamente.
■ Si se sobrepasa una determinada velocidad con el freno de estacio‐
namiento accionado.
■ Si el control de velocidad adaptable
se desactiva automáticamente.
■ Si se acerca demasiado a un ve‐ hículo precedente.
■ Si se sobrepasa una velocidad pro‐
gramada o un límite de velocidad.
■ Si aparece un mensaje de adver‐ tencia o un código de advertencia
en el centro de información del con‐ ductor (DIC).
■ Si el asistente de aparcamiento de‐
tecta un objeto.
■ Si se produce un cambio de carril no intencionado.
■ Si se engrana la marcha atrás y el portabicicletas trasero está exten‐
dido.■ Si el filtro de partículas diésel ha al‐
canzado el nivel de llenado má‐
ximo.
■ Si es necesario reponer AdBlue.
Cuando el vehículo está
estacionado y/o se abre la
puerta del conductor ■ Si la llave está en la cerradura del encendido.
■ Con las luces exteriores encendi‐ das.
Durante una parada automática (Autostop) ■ Si se abre la puerta del conductor.
Tensión de la pila
Si la tensión de la batería del vehículo es baja, aparecerá un mensaje de ad‐ vertencia o el código de advertencia
174 en el centro de información del
conductor.

Conducción y manejo177Atención
Si el proceso de limpieza se inte‐
rrumpe, hay riesgo de provocar
graves daños en el motor.
La limpieza se realiza más rápida‐
mente a regímenes de revoluciones
motor elevados y carga del motor
alta.
El testigo de control % se apaga en
cuanto se ha completado el proceso de autolimpieza.
Catalizador
El catalizador reduce el contenido de
sustancias nocivas en los gases de
escape.
Atención
Los combustibles de una calidad
distinta a los mencionados en las páginas 3 225, 3 297 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el de‐
pósito de combustible y arrancar
el motor empujando o remolcando
el vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la ave‐ ría en un taller lo antes posible. En
caso de emergencia, se puede conti‐
nuar circulando durante un breve pe‐ riodo, manteniendo la velocidad delvehículo y el régimen del motor bajos.
AdBlue
Información general La reducción catalítica selectiva
(BlueInjection ) es un método para re‐
ducir sustancialmente la emisión de
óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando un líquido de escape diésel ( DEF) en
el sistema de escape.
La designación del DEF empleado es
AdBlue Ⓡ 1)
. Se trata de un líquido no
tóxico, no inflamable, incoloro e ino‐
doro compuesto por un 32 % de urea
y un 68 % de agua.9 Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
1) Marca comercial registrada de Verband der Automobilindustrie e.V. (VDA).

178Conducción y manejoAtención
Evite el contacto de la pintura conAdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐
tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
Advertencias de nivel
El consumo de AdBlue es de aproxi‐
madamente 0,7 litros por 1000 km y
depende del estilo de conducción.
Si el nivel de AdBlue cae por debajo
de un valor determinado, se mostrará
una advertencia de nivel Rango
distancia AdBlue: 2400 km en el cen‐
tro de información del conductor
(DIC).
Debe reponerse un volumen de, al
menos, 5 litros de AdBlue lo antes
posible.
Es posible conducir sin restricciones.
Si no se repone AdBlue antes de
transcurrir una distancia determi‐
nada, se muestran advertencias de
nivel adicionales en el DIC en función del nivel de AdBlue actual. Despuésse muestran solicitudes para reponer
AdBlue y finalmente el anuncio paraevitar el rearranque del motor. Estasrestricciones son un requisito legal.
En un intervalo de AdBlue de
900 km, se muestran alternamente
los siguientes mensajes de adverten‐
cia en el DIC:
■ AdBlue Bajo Repostar ahora
■ Arranque motor impedido en 900
km
Además, el indicador de control Y
parpadea continuamente y suena un
aviso acústico cuatro veces cada
tres minutos.

Conducción y manejo179
Antes de activar la imposibilidad de
volver a arrancar el motor, los si‐ guientes mensajes de advertencia:
■ AdBlue Vacío Repostar ahora
■ El motor no arrancará
se muestran de manera alterna en el
DIC.
Además, el indicador de control Y
parpadea continuamente y suena un
aviso acústico cuatro veces cada
tres minutos.
Tras la imposibilidad de volver a
arrancar el motor, el mensaje si‐
guiente:
Repostar AdBlue para arrancar
se mostrará.
Para volver a arrancar el motor, es
necesario llenar primero el depósito
de AdBlue.
Advertencias de emisiones
altas
Si las emisiones de escape suben por
encima de un determinado valor, en
el centro de información del conduc‐
tor (DIC) se mostrarán advertencias
similares a las descritas anterior‐
mente.
Se muestran solicitudes para inspec‐
cionar el sistema de escape y final‐
mente el anuncio para evitar el rea‐ rranque del motor. Estas restriccio‐
nes son un requisito legal.
Acuda a su taller para obtener ayuda.Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla los estándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de re‐
ducción catalítica selectiva podría
resultar dañado.
Nota
Al rellenar, utilice sólo los depósitos
de AdBlue designados para evitar
un exceso de llenado de AdBlue.
Además, los humos del depósito
quedan atrapados y no salen.
Puesto que el AdBlue tiene una du‐
ración limitada, compruebe la fecha
de caducidad antes de rellenar.

180Conducción y manejo
Nota
Se debe añadir un volumen de, al
menos, 5 litros de AdBlue cuando se rellene. De lo contrario, es posible
que el sistema no detecte el relleno
de AdBlue.
Si se debe rellenar el AdBlue debe
realizarse a temperaturas inferiores
a -11 ºC, es posible que el sistema
no detecte el relleno de AdBlue. En
este caso, estacione el vehículo en
un espacio con una temperatura
ambiente superior hasta que el
AdBlue sea líquido.
Nota
Al desenroscar la tapa protectora de la boca de llenado, pueden salir hu‐
mos de amoníaco. No los inhale, ya
que los humos tienen un olor pene‐
trante. Los humos no son nocivos
por inhalación.
El vehículo debe estacionarse sobre
una superficie nivelada.
La boca de llenado de AdBlue se en‐ cuentra detrás de la tapa del depósitode combustible.La tapa del depósito de combustible
está situada en el lado trasero dere‐ cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave de la cerradura del
encendido.
2. Cierre todas las puertas para evi‐ tar que los vapores del amoníaco
entren al interior del vehículo.
3. Tire de la tapa del depósito de combustible por el rebaje y ábrala
3 228.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otroextremo en la boca de llenado.
7. Levante el depósito hasta va‐ ciarlo.
8. Desenrosque el tubo flexible de la
boca de llenado.
9. Monte la tapa protectora y gire ha‐
cia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue y el
tubo flexible de acuerdo con los re‐
quisitos medioambientales.
Intercambio de AdBlue
Si se han repostado menos de
5 litros de AdBlue durante los últimos
2 años, es necesario cambiar el lí‐
quido restante puesto que el AdBlue
presenta una durabilidad limitada.Atención
Si se hace caso omiso se podría
dañar el sistema de reducción ca‐ talítica selectiva.

Servicio y mantenimiento291
Reposición del aceite de motor
Se pueden mezclar aceites de motor de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de
motor.
Se prohíbe el uso de aceite de motor
con calidad ACEA A1/B1 o A5/B5 so‐ lamente, ya que se pueden ocasionar
daños en el motor a largo plazo en
determinadas condiciones de funcio‐
namiento.
Seleccione el aceite de motor apro‐ piado basándose en su calidad y en
la temperatura ambiente mínima
3 294.
Aditivos adicionales para el aceite de
motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.El aceite multigrado se identifica me‐
diante dos cifras, p. ej., SAE 5W-30.
La primera cifra, seguida por una W,
indica la viscosidad a bajas tempera‐ turas y la segunda cifra indica la vis‐
cosidad a altas temperaturas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 294.
Todos los grados de viscosidad reco‐
mendados son adecuados para tem‐
peraturas ambiente altas.
Refrigerante y anticongelante
Utilice sólo refrigerante de larga du‐
ración (LLC) biodegradable homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger contra la corrosión y la congelación
hasta unos -28 °C. En los países del
Norte con temperaturas muy bajas, el
refrigerante de fábrica protege hasta
unos -37 °C. Esta concentración
debe mantenerse durante todo el
año. El uso de aditivos para el refri‐ gerante, destinados a ofrecer protec‐ción adicional contra la corrosión o a
sellar fugas menores, puede causar
problemas de funcionamiento. El fa‐
bricante no se hace responsable de
las consecuencias del uso de aditivos
para el refrigerante.
Líquido de frenos y embragueCon el tiempo, el líquido de frenos
absorbe humedad que reduce la efi‐
cacia del sistema de frenos. Por eso
se debe sustituir el líquido de frenos
en el intervalo especificado.
AdBlue Utilice sólo AdBlue para reducir la
emisión de óxidos de nitrógeno de los gases de escape 3 177.

Datos técnicos307
Depósito de AdBlueAdBlue, cantidad de llenado [l]7,5Presiones de los neumáticosConfort, con carga hasta
3 personasECO con carga de hasta
3 personasCon carga completaMotorNeumáticosdelantedetrásdelantedetrásdelantedetrás[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])B14NEL,
B14NET215/60 R16,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3
(33)300/3,0
(43)225/50 R17,235/45 R18,235/40 R19B14NET LPG225/50 R17,220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3
(33)300/3,0
(43)235/45 R18,235/40 R19B16XNT CNG225/50 R17220/2,2 (32)220/2,2 (32)260/2,6 (38)260/2,6 (38)230/2,3
(33)280/2,8
(41)
