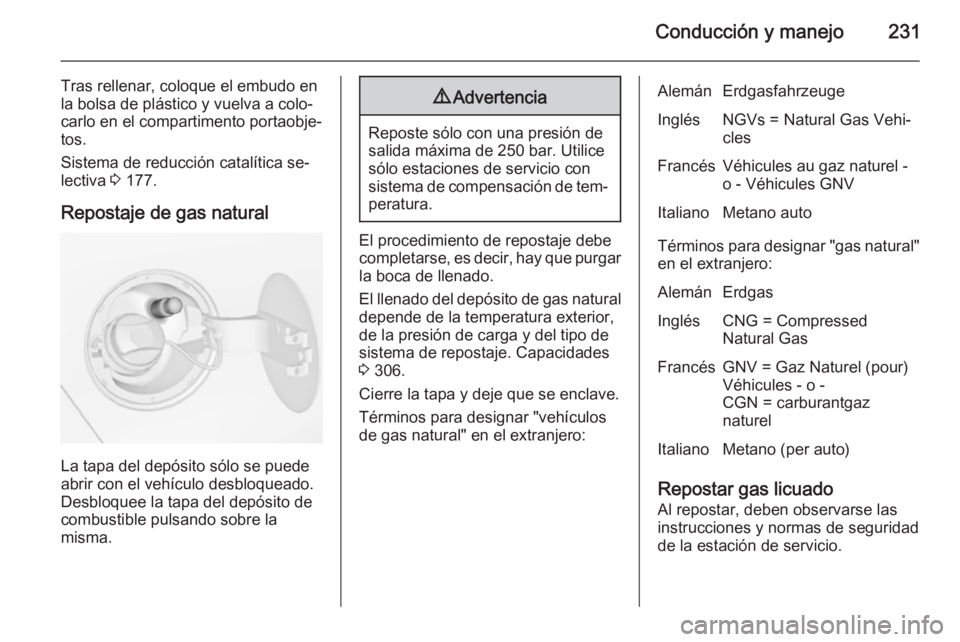

Conducción y manejo231
Tras rellenar, coloque el embudo en
la bolsa de plástico y vuelva a colo‐ carlo en el compartimento portaobje‐
tos.
Sistema de reducción catalítica se‐
lectiva 3 177.
Repostaje de gas natural
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
9 Advertencia
Reposte sólo con una presión de
salida máxima de 250 bar. Utilice
sólo estaciones de servicio con
sistema de compensación de tem‐ peratura.
El procedimiento de repostaje debecompletarse, es decir, hay que purgar la boca de llenado.
El llenado del depósito de gas natural depende de la temperatura exterior,
de la presión de carga y del tipo de
sistema de repostaje. Capacidades
3 306.
Cierre la tapa y deje que se enclave. Términos para designar "vehículos
de gas natural" en el extranjero:
AlemánErdgasfahrzeugeInglésNGVs = Natural Gas Vehi‐
clesFrancésVéhicules au gaz naturel -
o - Véhicules GNVItalianoMetano auto
Términos para designar "gas natural"
en el extranjero:
AlemánErdgasInglésCNG = Compressed
Natural GasFrancésGNV = Gaz Naturel (pour)
Véhicules - o -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Repostar gas licuado
Al repostar, deben observarse las instrucciones y normas de seguridad
de la estación de servicio.

232Conducción y manejo
La válvula de llenado para el gas li‐
cuado está detrás de la tapa del de‐
pósito.
Desenrosque el capuchón protector
de la boca de llenado.
Enrosque a mano el adaptador re‐ querido en la boca de llenado.
Adaptador ACME: Enrosque la tuerca
de la pistola de llenado en el adapta‐ dor. Pulse la palanca de bloqueo de
la pistola de llenado.
Boca de llenado DISH (Italia): Intro‐
duzca la pistola de llenado en el
adaptador. Pulse la palanca de blo‐
queo de la pistola de llenado.
Boca de llenado de bayoneta: Intro‐
duzca la pistola de llenado en el
adaptador y gire un cuarto de vuelta
hacia la derecha o la izquierda.
Apriete a tope la palanca de bloqueo
de la pistola de llenado.
Boca de llenado EURO: Presione la
pistola de llenado sobre el adaptador
hasta que se enclave.
Pulse el botón del surtidor de gas li‐
cuado. El surtidor se parará o funcio‐ nará muy lentamente cuando se al‐
canza un 80 % del volumen del de‐
pósito (cantidad de llenado máxima).
Suelte el botón del surtidor para de‐
tener el proceso de llenado. Suelte la
palanca de bloqueo y retire la pistola
de llenado. Puede escapar una can‐
tidad mínima de gas licuado.

Conducción y manejo233
Desmonte el adaptador y guárdelo en
el vehículo.
Coloque el capuchón protector para
evitar la entrada de cuerpos extraños en la boca de llenado y en el sistema.9 Advertencia
Debido al diseño del sistema, es
inevitable que salga gas licuado tras soltar la palanca de bloqueo.
Evite su inhalación.
9 Advertencia
Por motivos de seguridad, el de‐
pósito de gas licuado sólo debe
llenarse hasta el 80 % de su ca‐
pacidad.
La válvula múltiple del depósito de gas licuado limita automáticamente la
cantidad de llenado. Si se hubiera re‐ postado una cantidad mayor, le reco‐
mendamos no estacionar el vehículo
al sol hasta que la cantidad sobrante
se haya consumido.
Adaptadores de llenado
Como aún no se han normalizado los
sistemas de llenado, son necesarios
distintos adaptadores que puede ob‐
tener en su Distribuidor o Reparador
Autorizado Opel.
Adaptador ACME: Bélgica, Alemania,
Irlanda, Luxemburgo, Suiza
Adaptador de bayoneta: Países Ba‐
jos, Noruega, España, Reino Unido
Adaptador EURO: España

234Conducción y manejo
Adaptador DISH (Italia): Bosnia-Her‐
zegovina, Bulgaria, Dinamarca, Esto‐ nia, Francia, Grecia, Italia, Croacia,
Letonia, Lituania, Macedonia, Aus‐
tria, Polonia, Portugal, Rumanía,
Suecia, Suiza, Serbia, Eslovaquia,
Eslovenia, República Checa, Tur‐
quía, Ucrania, Hungría
Tapón del depósito Utilice sólo tapones del depósito ori‐
ginales. Los vehículos con motor dié‐
sel tienen un tapón del depósito es‐
pecial.
Consumo de combustible,
emisiones de CO 2
Motores de gasolina y diésel
El consumo de combustible (mixto)
del modelo Opel Zafira se sitúa entre 9,0 y 4,1 l/100 km.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 177 y 109 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE que
se entrega con el vehículo u otros do‐
cumentos nacionales de matricula‐
ción.
Motores de gas natural El consumo de gas (mixto) del mo‐
delo Opel Zafira es de
4,7 kg/100 km.
Las emisiones de CO 2 (mixtas) son
de 129 g/km.
Para conocer los valores específicos
de su vehículo, consulte el Certifi‐
cado de Conformidad de la CEE quese entrega con el vehículo u otros do‐
cumentos nacionales de matricula‐
ción.
Información general
Las cifras oficiales de consumo de
combustible y emisiones de CO 2 in‐
dicadas se corresponden al modelo
básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la versión aplicable respectivamente) teniendo en cuenta
el peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐
glamento.
Los datos se proporcionan sólo con fines de comparación entre diferentes
variantes de vehículos y no deben
considerarse como garantía respecto al consumo real de combustible de un
vehículo en particular. El equipa‐
miento adicional puede suponer un li‐
gero aumento en las cifras de con‐
sumo y emisiones de CO 2. Además,
el consumo de combustible depende

Conducción y manejo235
del estilo de conducción personal, así
como del estado de las carreteras y
del tráfico.
Gas natural
La información del consumo de com‐
bustible se determinó usando el com‐ bustible de referencia G20 (propor‐
ción de metano 99 - 100 mol%) en las
condiciones de circulación especifi‐
cadas. Si se usa gas natural con una menor proporción de metano, el con‐
sumo de combustible puede diferir de
los valores indicados.Enganche del remolque
Información general
Sólo debe utilizarse un dispositivo de remolque homologado para su ve‐hículo. Los vehículos con motores de
gas natural requieren un equipo de
remolque especial.
Confíe el montaje posterior de un dis‐ positivo de remolque a un taller. Pue‐
den ser necesarias modificaciones en el vehículo que afecten al sistema de
refrigeración, las pantallas térmicas u
otros equipos.
La función de detección de avería de bombillas para la luz de freno del re‐
molque no puede detectar una avería parcial. Por ejemplo, en el caso de
bombillas de 4 x 5 W, la función úni‐
camente detectará una avería
cuando se encienda sólo una bombi‐ lla de 5 W o ninguna.
El montaje de un dispositivo de re‐
molque podría tapar la abertura de la
argolla de remolque. Si se diera elcaso, utilice la barra de rótula para
remolcar. Lleve siempre la barra de
rótula en el vehículo.
Características de
conducción y
recomendaciones para el
uso del remolque Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Para remolques con escasa estabili‐
dad de marcha y remolques con un
peso máximo autorizado superior a
1.300 kg, se recomienda el uso de una barra estabilizadora para circular a más de 80 km/h.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.

236Conducción y manejo
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 307.
Uso del remolque
Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de re‐
molque real es la diferencia entre el
peso máximo del remolque y la carga
de apoyo real con el remolque aco‐
plado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.La carga de remolque autorizada es
aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la menor densidad del aire y, por tanto,
se reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐
que si se circula por carreteras con
escasa pendiente (inferior al 8 %; por
ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 292.
Carga de apoyo
La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.La carga de apoyo máxima autori‐ zada (75 kg) 2)
se especifica en la
placa de características del disposi‐
tivo de remolque y en la documenta‐
ción del vehículo. Siempre debe in‐
tentar alcanzar la carga máxima, es‐
pecialmente en el caso de remolques
pesados. La carga de apoyo nunca
debería ser inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se
sobrepase en 60 kg y el peso máximo autorizado en 60 kg. Si se sobrepasa
la carga admisible sobre el eje tra‐
sero, la velocidad máxima aplicable
es de 100 km/h.2) Motores B16DTH, B16DTJ, B20DTH y B20DTJ: En función del equipo, la carga de acoplamiento vertical máxima permitida puede ser
de 75 kg o 60 kg.

Conducción y manejo237Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Alojamiento de la barra de rótula
La bolsa con la barra de rótula está
guardada en el compartimento de
carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.
Montaje de la barra de rótula
Desenclave y despliegue la toma.
Desmonte el tapón de la abertura
para la barra de rótula y guárdelo.
Comprobación de la sujeción de la
barra de rótula
■ La marca roja en la empuñadura gi‐
ratoria debe señalar hacia la marca
verde en la barra de rótula.
■ La separación entre el mando gira‐
torio y la barra de rótula debe ser
de unos 6 mm.
■ La llave debe estar en la posición c.
De lo contrario, la barra de rótula
debe tensarse antes de insertarla:
■ Afloje la barra de rótula poniendo la
llave en la posición c.

238Conducción y manejo
■ Saque la empuñadura giratoria ygírela en sentido horario hasta el
tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza ha‐
cia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve au‐
tomáticamente a su posición original y queda apoyada, sin separación, en
la barra de rótula.
9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
■ La marca verde en la empuñadura giratoria debe señalar hacia la
marca verde en la barra de rótula.
■ No debe haber separación entre la empuñadura giratoria y la barra de
rótula.
