2015.5 OPEL VIVARO B Uporabniški priročnik

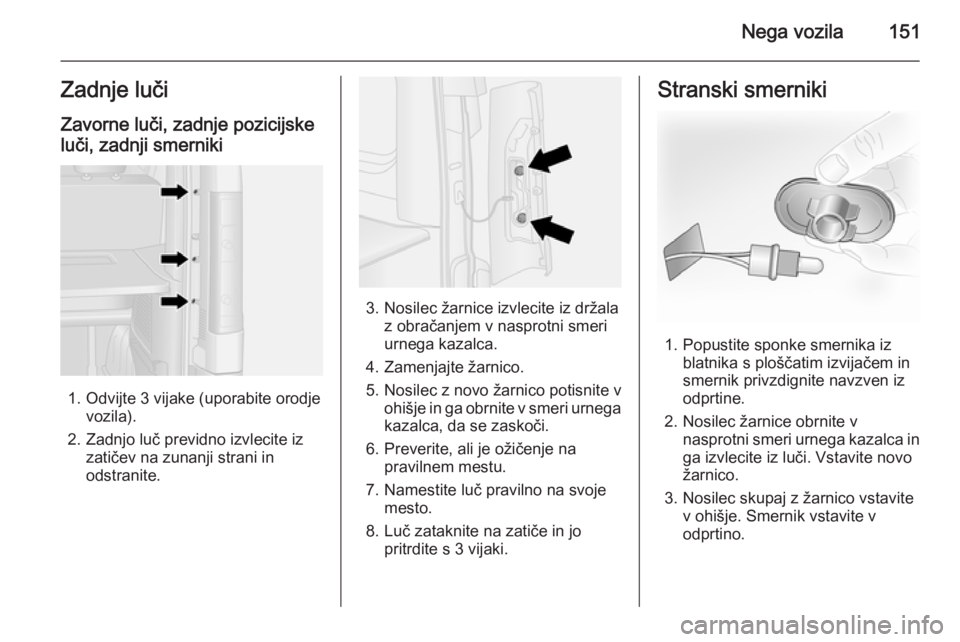

Nega vozila151Zadnje luči
Zavorne luči, zadnje pozicijske luči, zadnji smerniki
1. Odvijte 3 vijake (uporabite orodje vozila).
2. Zadnjo luč previdno izvlecite iz zatičev na zunanji strani in
odstranite.
3. Nosilec žarnice izvlecite iz držala z obračanjem v nasprotni smeri
urnega kazalca.
4. Zamenjajte žarnico.
5. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
6. Preverite, ali je ožičenje na pravilnem mestu.
7. Namestite luč pravilno na svoje mesto.
8. Luč zataknite na zatiče in jo pritrdite s 3 vijaki.
Stranski smerniki
1. Popustite sponke smernika iz blatnika s ploščatim izvijačem in
smernik privzdignite navzven iz
odprtine.
2. Nosilec žarnice obrnite v nasprotni smeri urnega kazalca in
ga izvlecite iz luči. Vstavite novo
žarnico.
3. Nosilec skupaj z žarnico vstavite v ohišje. Smernik vstavite v
odprtino.

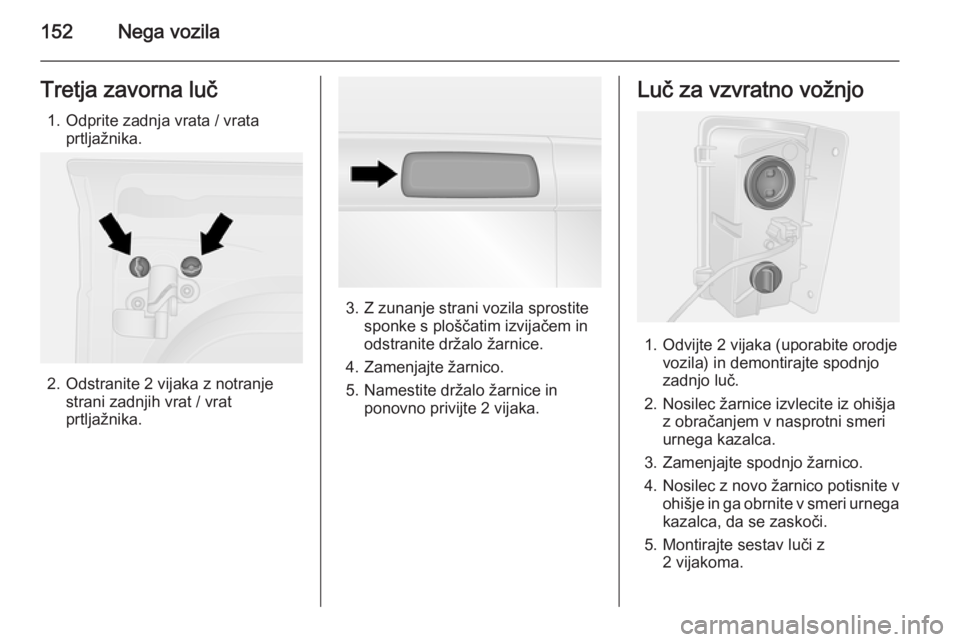

152Nega vozilaTretja zavorna luč1. Odprite zadnja vrata / vrata prtljažnika.
2. Odstranite 2 vijaka z notranjestrani zadnjih vrat / vrat
prtljažnika.
3. Z zunanje strani vozila sprostite sponke s ploščatim izvijačem in
odstranite držalo žarnice.
4. Zamenjajte žarnico.
5. Namestite držalo žarnice in ponovno privijte 2 vijaka.
Luč za vzvratno vožnjo
1. Odvijte 2 vijaka (uporabite orodjevozila) in demontirajte spodnjo
zadnjo luč.
2. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
3. Zamenjajte spodnjo žarnico.
4. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
5. Montirajte sestav luči z 2 vijakoma.

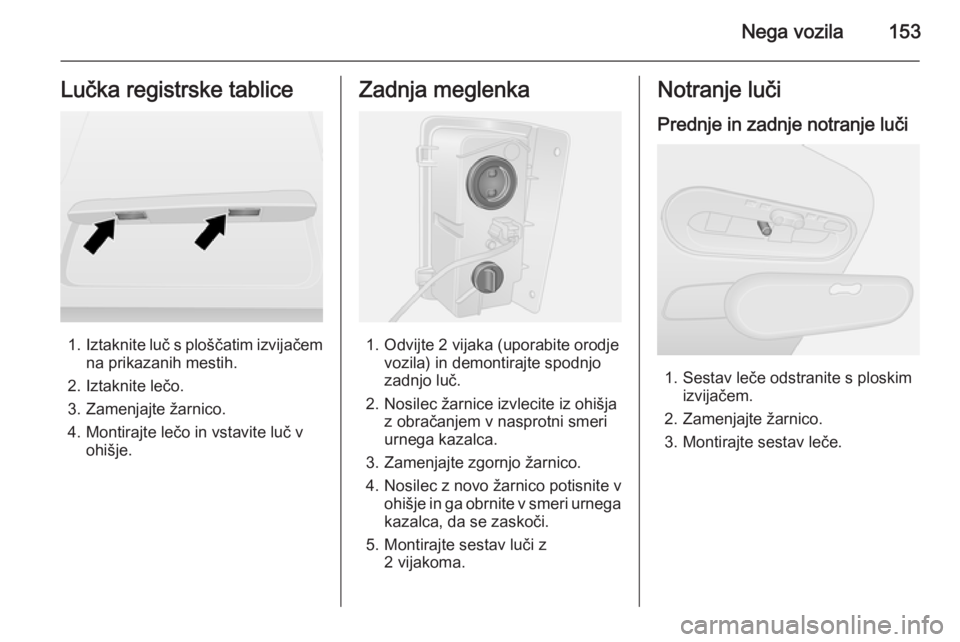

Nega vozila153Lučka registrske tablice
1.Iztaknite luč s ploščatim izvijačem
na prikazanih mestih.
2. Iztaknite lečo.
3. Zamenjajte žarnico.
4. Montirajte lečo in vstavite luč v ohišje.
Zadnja meglenka
1. Odvijte 2 vijaka (uporabite orodje vozila) in demontirajte spodnjo
zadnjo luč.
2. Nosilec žarnice izvlecite iz ohišja z obračanjem v nasprotni smeri
urnega kazalca.
3. Zamenjajte zgornjo žarnico.
4. Nosilec z novo žarnico potisnite v ohišje in ga obrnite v smeri urnega
kazalca, da se zaskoči.
5. Montirajte sestav luči z 2 vijakoma.
Notranje luči
Prednje in zadnje notranje luči
1. Sestav leče odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.

154Nega vozila

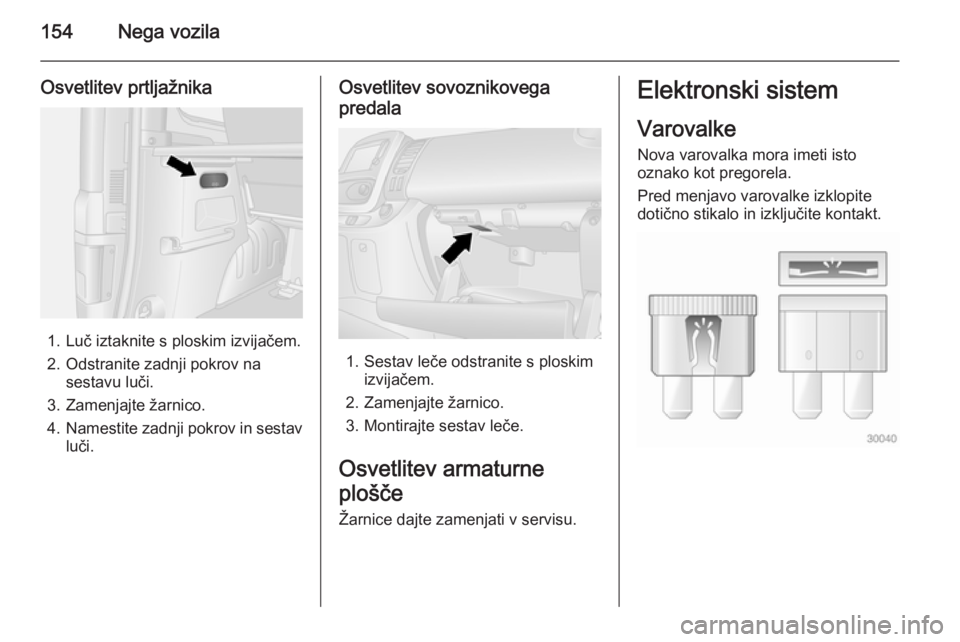

Osvetlitev prtljažnika
1. Luč iztaknite s ploskim izvijačem.
2. Odstranite zadnji pokrov na sestavu luči.
3. Zamenjajte žarnico.
4. Namestite zadnji pokrov in sestav
luči.
Osvetlitev sovoznikovega
predala
1. Sestav leče odstranite s ploskim izvijačem.
2. Zamenjajte žarnico.
3. Montirajte sestav leče.
Osvetlitev armaturne
plošče Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.

Nega vozila155

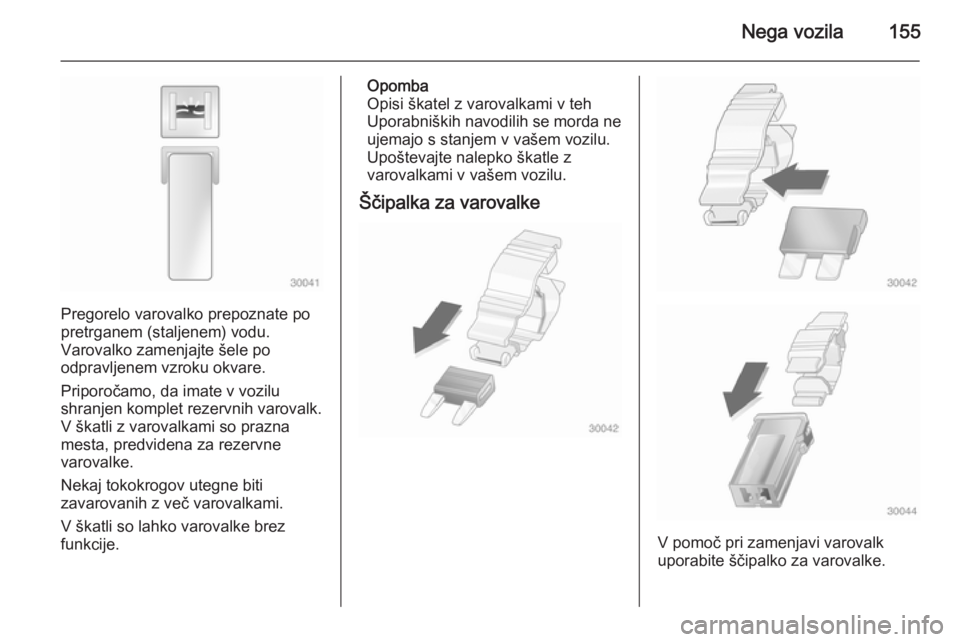

Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
V škatli z varovalkami so prazna
mesta, predvidena za rezervne
varovalke.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Opomba
Opisi škatel z varovalkami v teh Uporabniških navodilih se morda ne
ujemajo s stanjem v vašem vozilu.
Upoštevajte nalepko škatle z
varovalkami v vašem vozilu.
Ščipalka za varovalke
V pomoč pri zamenjavi varovalk
uporabite ščipalko za varovalke.

156Nega vozila
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

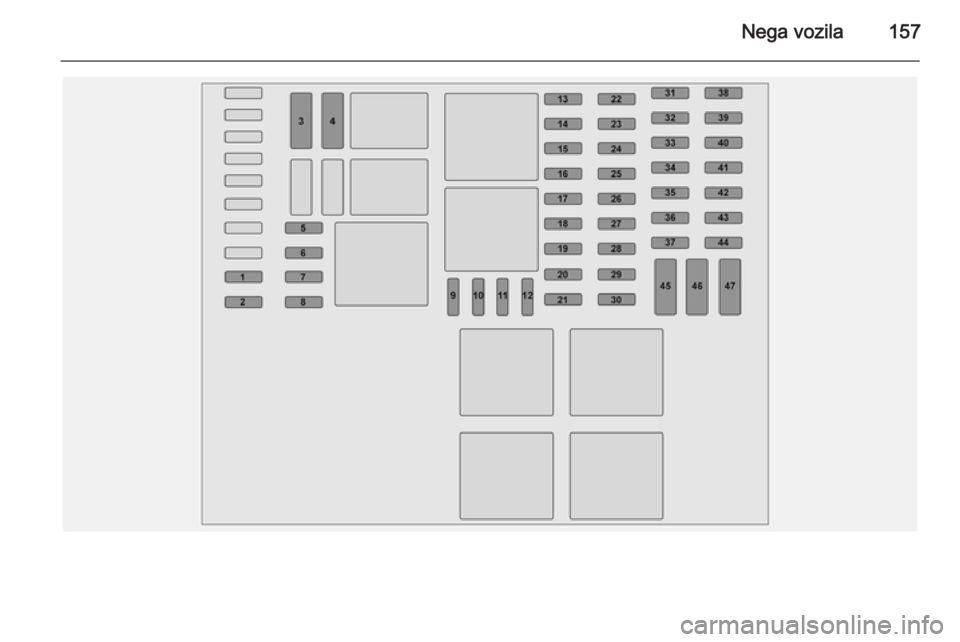

Škatla z varovalkami na
armaturni plošči
Škatla varovalk se nahaja na levi
strani armaturne plošče, za zaključno oblogo.
Za dostop do škatle z varovalkami
povlecite zgornji del zaključne obloge
in jo odstranite.
Za tem pokrovom v ta prostor ne
odlagajte predmetov.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.

Nega vozila157

158Nega vozila

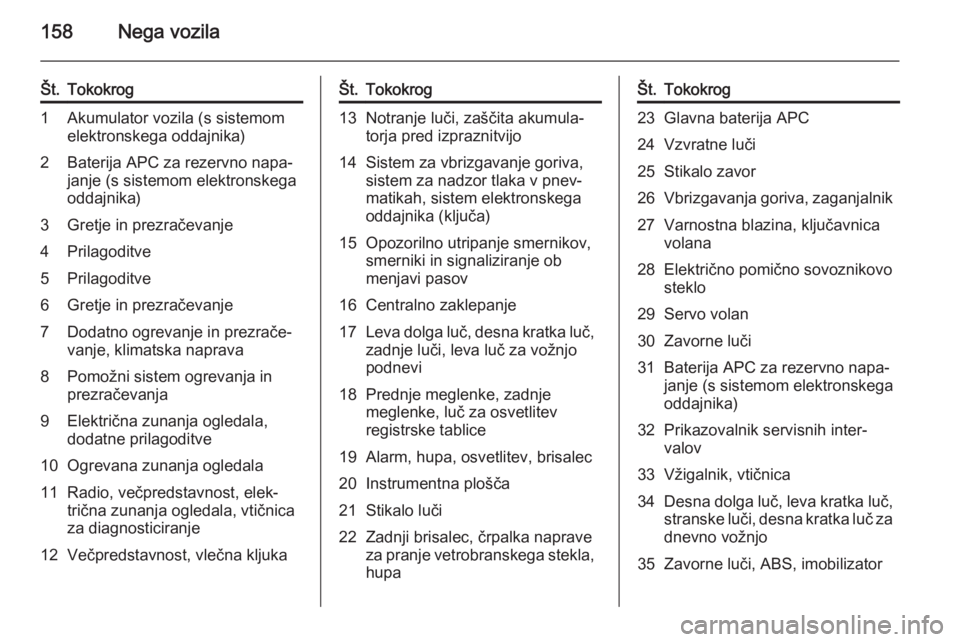

Št.Tokokrog1Akumulator vozila (s sistemom
elektronskega oddajnika)2Baterija APC za rezervno napa‐
janje (s sistemom elektronskega
oddajnika)3Gretje in prezračevanje4Prilagoditve5Prilagoditve6Gretje in prezračevanje7Dodatno ogrevanje in prezrače‐
vanje, klimatska naprava8Pomožni sistem ogrevanja in
prezračevanja9Električna zunanja ogledala,
dodatne prilagoditve10Ogrevana zunanja ogledala11Radio, večpredstavnost, elek‐
trična zunanja ogledala, vtičnica
za diagnosticiranje12Večpredstavnost, vlečna kljukaŠt.Tokokrog13Notranje luči, zaščita akumula‐
torja pred izpraznitvijo14Sistem za vbrizgavanje goriva,
sistem za nadzor tlaka v pnev‐
matikah, sistem elektronskega
oddajnika (ključa)15Opozorilno utripanje smernikov,
smerniki in signaliziranje ob
menjavi pasov16Centralno zaklepanje17Leva dolga luč, desna kratka luč,
zadnje luči, leva luč za vožnjo
podnevi18Prednje meglenke, zadnje
meglenke, luč za osvetlitev
registrske tablice19Alarm, hupa, osvetlitev, brisalec20Instrumentna plošča21Stikalo luči22Zadnji brisalec, črpalka naprave
za pranje vetrobranskega stekla,
hupaŠt.Tokokrog23Glavna baterija APC24Vzvratne luči25Stikalo zavor26Vbrizgavanja goriva, zaganjalnik27Varnostna blazina, ključavnica
volana28Električno pomično sovoznikovo steklo29Servo volan30Zavorne luči31Baterija APC za rezervno napa‐janje (s sistemom elektronskega
oddajnika)32Prikazovalnik servisnih inter‐
valov33Vžigalnik, vtičnica34Desna dolga luč, leva kratka luč,
stranske luči, desna kratka luč za dnevno vožnjo35Zavorne luči, ABS, imobilizator
