2015.5 OPEL VIVARO B Uporabniški priročnik

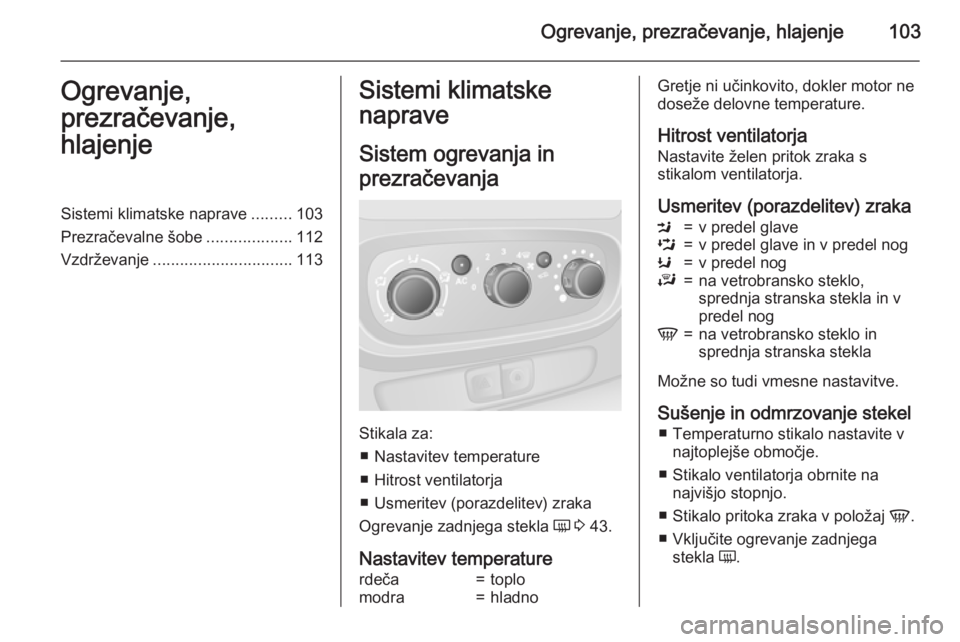

Ogrevanje, prezračevanje, hlajenje103Ogrevanje,
prezračevanje,
hlajenjeSistemi klimatske naprave .........103
Prezračevalne šobe ...................112
Vzdrževanje ............................... 113Sistemi klimatske
naprave
Sistem ogrevanja in
prezračevanja
Stikala za: ■ Nastavitev temperature
■ Hitrost ventilatorja
■ Usmeritev (porazdelitev) zraka
Ogrevanje zadnjega stekla Ü 3 43.
Nastavitev temperature
rdeča=toplomodra=hladnoGretje ni učinkovito, dokler motor ne
doseže delovne temperature.
Hitrost ventilatorja
Nastavite želen pritok zraka s
stikalom ventilatorja.
Usmeritev (porazdelitev) zrakaM=v predel glaveL=v predel glave in v predel nogK=v predel nogJ=na vetrobransko steklo,
sprednja stranska stekla in v
predel nogV=na vetrobransko steklo in
sprednja stranska stekla
Možne so tudi vmesne nastavitve.
Sušenje in odmrzovanje stekel ■ Temperaturno stikalo nastavite v najtoplejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Stikalo pritoka zraka v položaj V.
■ Vključite ogrevanje zadnjega stekla Ü.

104Ogrevanje, prezračevanje, hlajenje

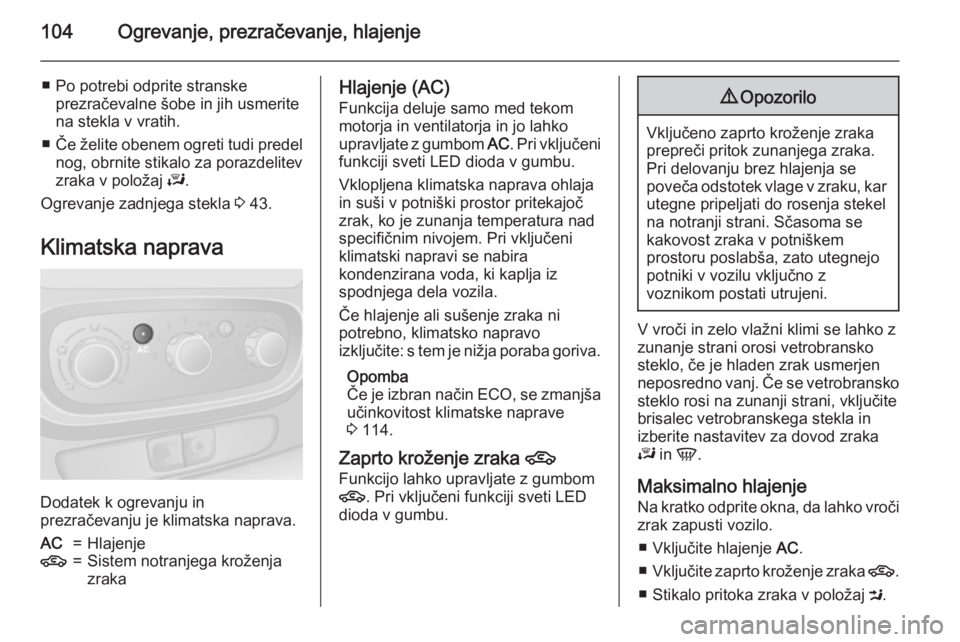

■ Po potrebi odprite stranskeprezračevalne šobe in jih usmerite
na stekla v vratih.
■ Če želite obenem ogreti tudi predel
nog, obrnite stikalo za porazdelitev
zraka v položaj J.
Ogrevanje zadnjega stekla 3 43.
Klimatska naprava
Dodatek k ogrevanju in
prezračevanju je klimatska naprava.
AC=Hlajenje4=Sistem notranjega kroženja
zrakaHlajenje (AC)
Funkcija deluje samo med tekom motorja in ventilatorja in jo lahko
upravljate z gumbom AC. Pri vključeni
funkciji sveti LED dioda v gumbu.
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Če hlajenje ali sušenje zraka ni
potrebno, klimatsko napravo
izključite: s tem je nižja poraba goriva.
Opomba
Če je izbran način ECO, se zmanjša učinkovitost klimatske naprave
3 114.
Zaprto kroženje zraka 4
Funkcijo lahko upravljate z gumbom
4 . Pri vključeni funkciji sveti LED
dioda v gumbu.9 Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
V vroči in zelo vlažni klimi se lahko z
zunanje strani orosi vetrobransko
steklo, če je hladen zrak usmerjen
neposredno vanj. Če se vetrobransko
steklo rosi na zunanji strani, vključite
brisalec vetrobranskega stekla in
izberite nastavitev za dovod zraka
J in V.
Maksimalno hlajenje Na kratko odprite okna, da lahko vroči
zrak zapusti vozilo.
■ Vključite hlajenje AC.
■ Vključite zaprto kroženje zraka 4.
■ Stikalo pritoka zraka v položaj M.

Ogrevanje, prezračevanje, hlajenje105
■ Temperaturno stikalo nastavite vnajhladnejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Odprite vse prezračevalne šobe.
Sušenje in odmrzovanje stekel ■ Temperaturno stikalo nastavite v najtoplejše območje.
■ Stikalo ventilatorja obrnite na najvišjo stopnjo.
■ Stikalo pritoka zraka v položaj V.
■ Vključite hlajenje AC.
■ Vključite ogrevanje zadnjega stekla Ü.
■ Po potrebi odprite stranske prezračevalne šobe in jih usmerite
na stekla v vratih.
■ Če želite obenem ogreti tudi predel
nog, obrnite stikalo za porazdelitev
zraka v položaj J.

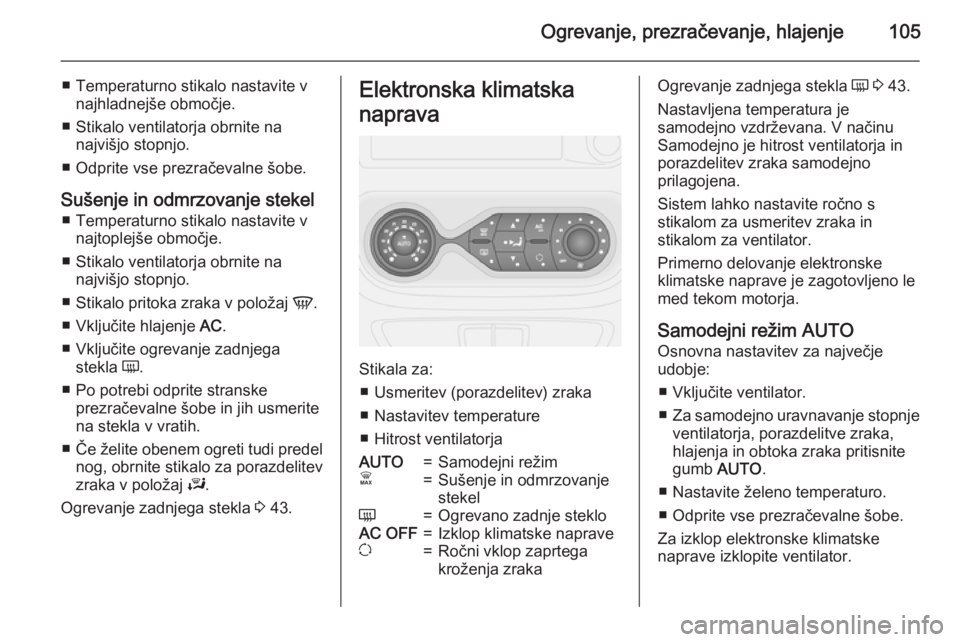

Ogrevanje zadnjega stekla 3 43.Elektronska klimatska
naprava
Stikala za: ■ Usmeritev (porazdelitev) zraka
■ Nastavitev temperature
■ Hitrost ventilatorja
AUTO=Samodejni režimÊ=Sušenje in odmrzovanje
stekelÜ=Ogrevano zadnje stekloAC OFF=Izklop klimatske napraveu=Ročni vklop zaprtega
kroženja zrakaOgrevanje zadnjega stekla Ü 3 43.
Nastavljena temperatura je
samodejno vzdrževana. V načinu Samodejno je hitrost ventilatorja in
porazdelitev zraka samodejno
prilagojena.
Sistem lahko nastavite ročno s
stikalom za usmeritev zraka in
stikalom za ventilator.
Primerno delovanje elektronske
klimatske naprave je zagotovljeno le
med tekom motorja.
Samodejni režim AUTO Osnovna nastavitev za največje
udobje:
■ Vključite ventilator.
■ Za samodejno uravnavanje stopnje
ventilatorja, porazdelitve zraka,
hlajenja in obtoka zraka pritisnite
gumb AUTO.
■ Nastavite želeno temperaturo.
■ Odprite vse prezračevalne šobe.
Za izklop elektronske klimatske
naprave izklopite ventilator.

106Ogrevanje, prezračevanje, hlajenje
Izbira temperatureTemperaturo lahko nastavite po želji.
Pri izbiri najnižje temperature deluje
klimatska naprava z največjim
možnim hlajenjem.
Pri izbiri najvišje temperature deluje
klimatska naprava z največjim
možnim ogrevanjem.
Sušenje in odmrzovanje stekel ■ Pritisnite gumb Ê. Pri vključeni
funkciji sveti LED dioda v gumbu.
■ Temperatura, porazdelitev zraka in
hlajenje se uravnavajo samodejno
in ventilator deluje z najvišjo
stopnjo.
■ Vključite ogrevanje zadnjega stekla
Ü 3 43.
Vrnitev v način Samodejno: Pritisnite
tipko Ê ali AUTO .Opomba
Če med tekom motorja pritisnete tipko Ê, je funkcija Autostop
onemogočena, dokler ponovno ne
pritisnete na tipko Ê.
Če pritisnete na tipko Ê, ko je motor
v režimu Autostop, se motor
samodejno zažene.
Sistem Stop-start 3 119.
Ročne nastavitve
Ročno spreminjanje katere koli od
naslednjih nastavitev izključi
samodejno delovanje:
Hitrost ventilatorja Z
Nastavite želen pritok zraka ročno s
stikalom ventilatorja.
Z izklopom ventilatorja se izključi tudi
hladilni kompresor klimatske
naprave.
Porazdelitev zraka M
Pritisnite gumb za želeno nastavitev.
Pri vključeni funkciji sveti LED dioda v
gumbu.R=na vetrobransko steklo in
sprednja stranska stekla.M=v predel glave.S=v predel nog.
Za kombinacije nastavitev pritisnite
dva gumba, dokler ne zasvetita obe
LED diodi.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Hlajenje AC
Vklopljena klimatska naprava ohlaja
in suši v potniški prostor pritekajoč
zrak, ko je zunanja temperatura nad
specifičnim nivojem. Pri vključeni
klimatski napravi se nabira
kondenzirana voda, ki kaplja iz
spodnjega dela vozila.
Opomba
Če je izbran način ECO, se zmanjša
učinkovitost klimatske naprave
3 114.
Če hlajenje ali sušenje zraka ni
potrebno, pritisnite na gumb AC OFF,
da izklopite sistem za hlajenje, s
čimer varčujete z gorivom. V gumbu
se prižge lučka LED.

Ogrevanje, prezračevanje, hlajenje107

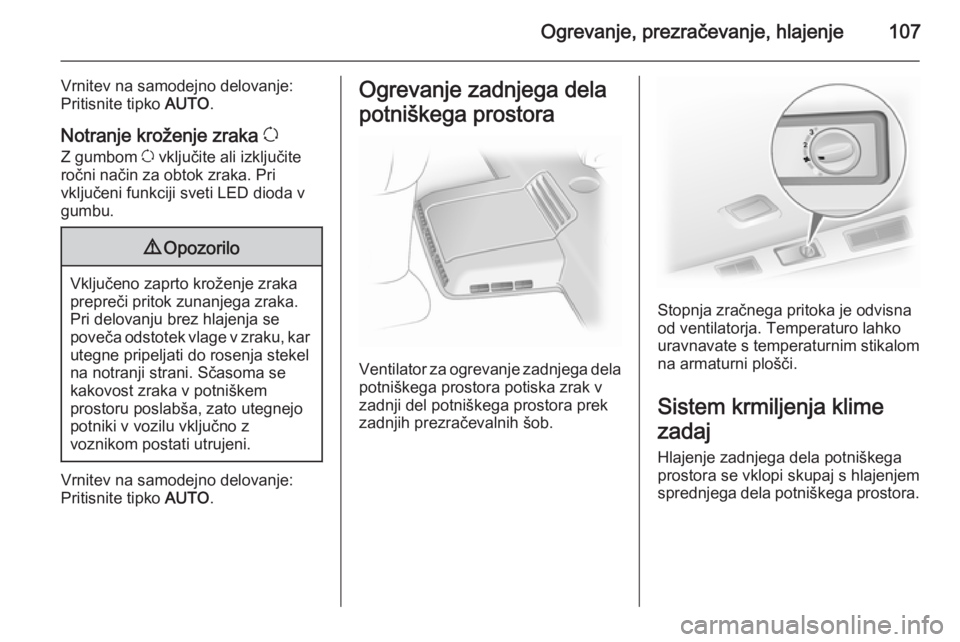

Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Notranje kroženje zraka u
Z gumbom u vključite ali izključite
ročni način za obtok zraka. Pri
vključeni funkciji sveti LED dioda v
gumbu.9 Opozorilo
Vključeno zaprto kroženje zraka
prepreči pritok zunanjega zraka.
Pri delovanju brez hlajenja se
poveča odstotek vlage v zraku, kar utegne pripeljati do rosenja stekel
na notranji strani. Sčasoma se
kakovost zraka v potniškem
prostoru poslabša, zato utegnejo potniki v vozilu vključno z
voznikom postati utrujeni.
Vrnitev na samodejno delovanje:
Pritisnite tipko AUTO.
Ogrevanje zadnjega dela
potniškega prostora
Ventilator za ogrevanje zadnjega dela potniškega prostora potiska zrak vzadnji del potniškega prostora prek
zadnjih prezračevalnih šob.
Stopnja zračnega pritoka je odvisna
od ventilatorja. Temperaturo lahko
uravnavate s temperaturnim stikalom na armaturni plošči.
Sistem krmiljenja klime
zadaj
Hlajenje zadnjega dela potniškega prostora se vklopi skupaj s hlajenjem
sprednjega dela potniškega prostora.

108Ogrevanje, prezračevanje, hlajenje

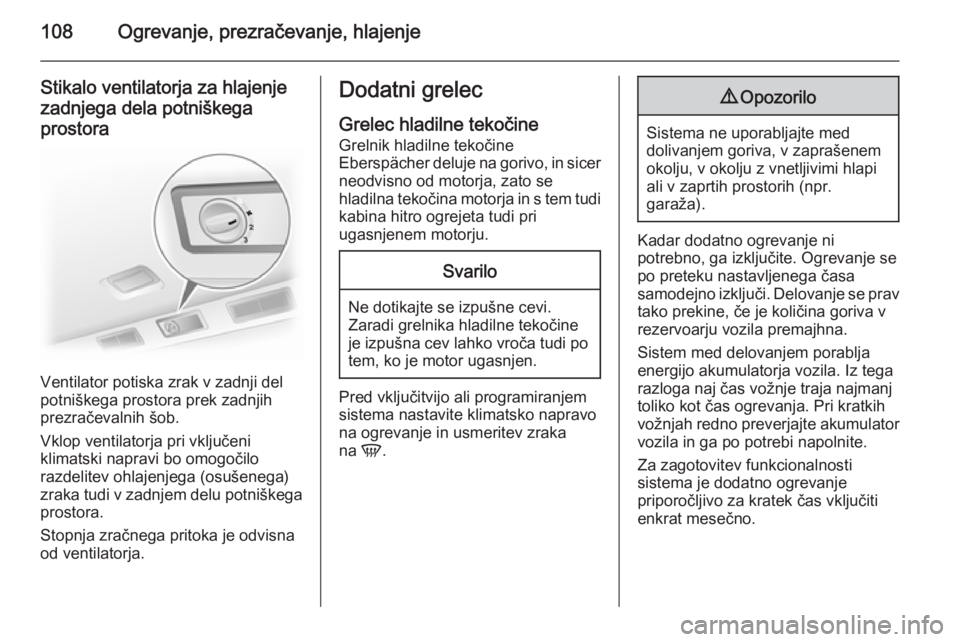

Stikalo ventilatorja za hlajenjezadnjega dela potniškegaprostora
Ventilator potiska zrak v zadnji del
potniškega prostora prek zadnjih
prezračevalnih šob.
Vklop ventilatorja pri vključeni
klimatski napravi bo omogočilo
razdelitev ohlajenjega (osušenega)
zraka tudi v zadnjem delu potniškega
prostora.
Stopnja zračnega pritoka je odvisna
od ventilatorja.
Dodatni grelec
Grelec hladilne tekočine
Grelnik hladilne tekočine
Eberspächer deluje na gorivo, in sicer neodvisno od motorja, zato se
hladilna tekočina motorja in s tem tudi
kabina hitro ogrejeta tudi pri
ugasnjenem motorju.Svarilo
Ne dotikajte se izpušne cevi.
Zaradi grelnika hladilne tekočine
je izpušna cev lahko vroča tudi po tem, ko je motor ugasnjen.
Pred vključitvijo ali programiranjem
sistema nastavite klimatsko napravo
na ogrevanje in usmeritev zraka
na V.
9Opozorilo
Sistema ne uporabljajte med
dolivanjem goriva, v zaprašenem okolju, v okolju z vnetljivimi hlapi
ali v zaprtih prostorih (npr. garaža).
Kadar dodatno ogrevanje ni
potrebno, ga izključite. Ogrevanje se
po preteku nastavljenega časa
samodejno izključi. Delovanje se prav
tako prekine, če je količina goriva v
rezervoarju vozila premajhna.
Sistem med delovanjem porablja
energijo akumulatorja vozila. Iz tega
razloga naj čas vožnje traja najmanj
toliko kot čas ogrevanja. Pri kratkih
vožnjah redno preverjajte akumulator vozila in ga po potrebi napolnite.
Za zagotovitev funkcionalnosti
sistema je dodatno ogrevanje
priporočljivo za kratek čas vključiti
enkrat mesečno.

Ogrevanje, prezračevanje, hlajenje109

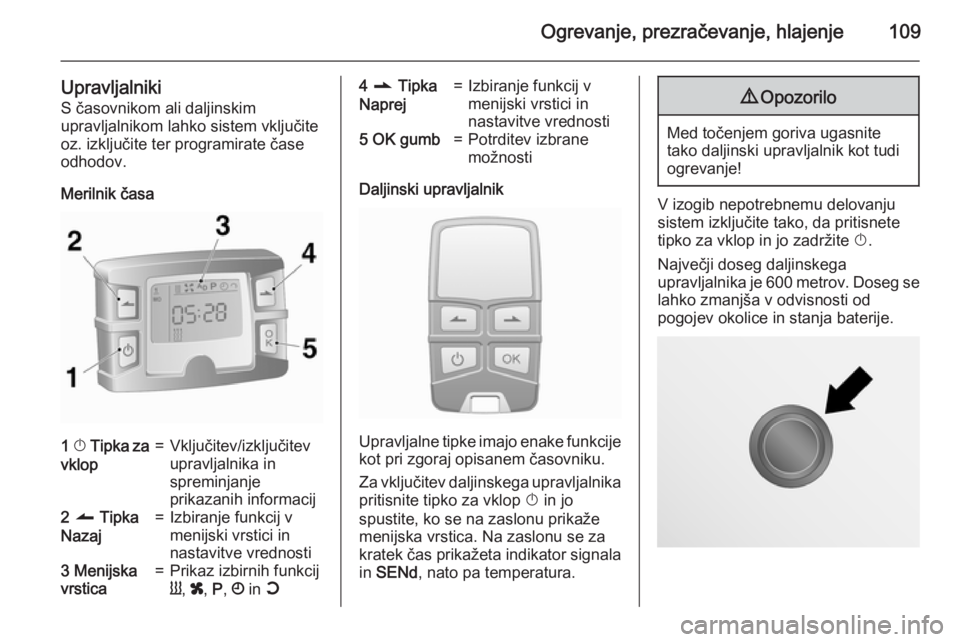

UpravljalnikiS časovnikom ali daljinskim
upravljalnikom lahko sistem vključite
oz. izključite ter programirate čase
odhodov.
Merilnik časa1 X Tipka za
vklop=Vključitev/izključitev
upravljalnika in
spreminjanje
prikazanih informacij2 q Tipka
Nazaj=Izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti3 Menijska
vrstica=Prikaz izbirnih funkcij
Y , x , P , Ö in Y4 r Tipka
Naprej=Izbiranje funkcij v
menijski vrstici in
nastavitve vrednosti5 OK gumb=Potrditev izbrane
možnosti
Daljinski upravljalnik
Upravljalne tipke imajo enake funkcije
kot pri zgoraj opisanem časovniku.
Za vključitev daljinskega upravljalnika
pritisnite tipko za vklop X in jo
spustite, ko se na zaslonu prikaže menijska vrstica. Na zaslonu se za
kratek čas prikažeta indikator signala
in SENd , nato pa temperatura.
9Opozorilo
Med točenjem goriva ugasnite
tako daljinski upravljalnik kot tudi
ogrevanje!
V izogib nepotrebnemu delovanju
sistem izključite tako, da pritisnete
tipko za vklop in jo zadržite X.
Največji doseg daljinskega
upravljalnika je 600 metrov. Doseg se
lahko zmanjša v odvisnosti od
pogojev okolice in stanja baterije.

110Ogrevanje, prezračevanje, hlajenje

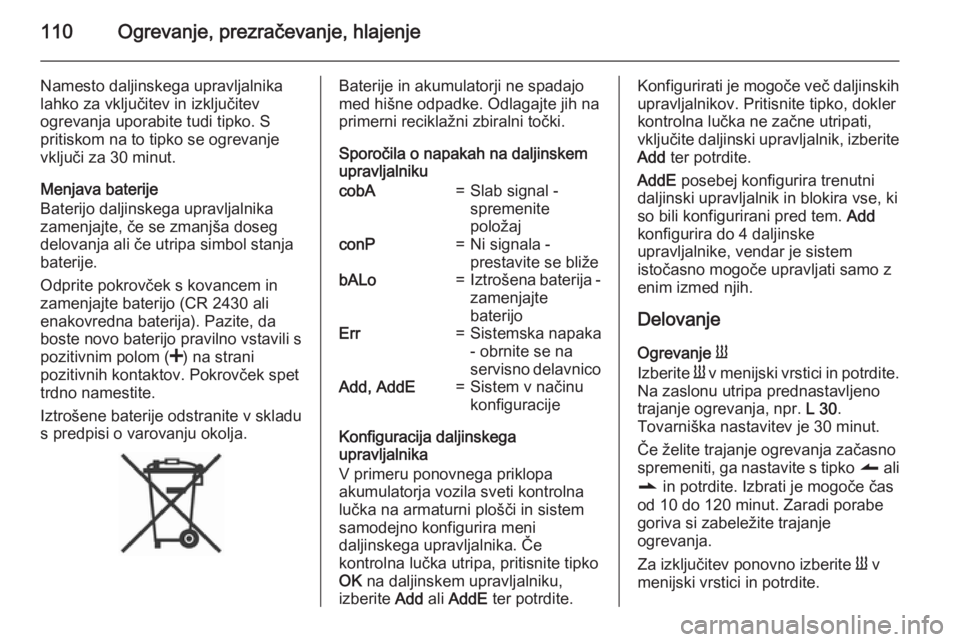

Namesto daljinskega upravljalnika
lahko za vključitev in izključitev
ogrevanja uporabite tudi tipko. S
pritiskom na to tipko se ogrevanje
vključi za 30 minut.
Menjava baterije
Baterijo daljinskega upravljalnika
zamenjajte, če se zmanjša doseg
delovanja ali če utripa simbol stanja
baterije.
Odprite pokrovček s kovancem in
zamenjajte baterijo (CR 2430 ali
enakovredna baterija). Pazite, da
boste novo baterijo pravilno vstavili s
pozitivnim polom ( <) na strani
pozitivnih kontaktov. Pokrovček spet
trdno namestite.
Iztrošene baterije odstranite v skladu
s predpisi o varovanju okolja.Baterije in akumulatorji ne spadajo
med hišne odpadke. Odlagajte jih na
primerni reciklažni zbiralni točki.
Sporočila o napakah na daljinskem
upravljalnikucobA=Slab signal -
spremenite
položajconP=Ni signala -
prestavite se bližebALo=Iztrošena baterija - zamenjajte
baterijoErr=Sistemska napaka
- obrnite se na
servisno delavnicoAdd, AddE=Sistem v načinu
konfiguracije
Konfiguracija daljinskega
upravljalnika
V primeru ponovnega priklopa akumulatorja vozila sveti kontrolna
lučka na armaturni plošči in sistem
samodejno konfigurira meni
daljinskega upravljalnika. Če
kontrolna lučka utripa, pritisnite tipko OK na daljinskem upravljalniku,
izberite Add ali AddE ter potrdite.
Konfigurirati je mogoče več daljinskih
upravljalnikov. Pritisnite tipko, doklerkontrolna lučka ne začne utripati,
vključite daljinski upravljalnik, izberite
Add ter potrdite.
AddE posebej konfigurira trenutni
daljinski upravljalnik in blokira vse, ki
so bili konfigurirani pred tem. Add
konfigurira do 4 daljinske
upravljalnike, vendar je sistem
istočasno mogoče upravljati samo z
enim izmed njih.
Delovanje
Ogrevanje Y
Izberite Y v menijski vrstici in potrdite.
Na zaslonu utripa prednastavljeno
trajanje ogrevanja, npr. L 30.
Tovarniška nastavitev je 30 minut.
Če želite trajanje ogrevanja začasno
spremeniti, ga nastavite s tipko q ali
r in potrdite. Izbrati je mogoče čas
od 10 do 120 minut. Zaradi porabe
goriva si zabeležite trajanje
ogrevanja.
Za izključitev ponovno izberite Y v
menijski vrstici in potrdite.
