Page 193 of 215

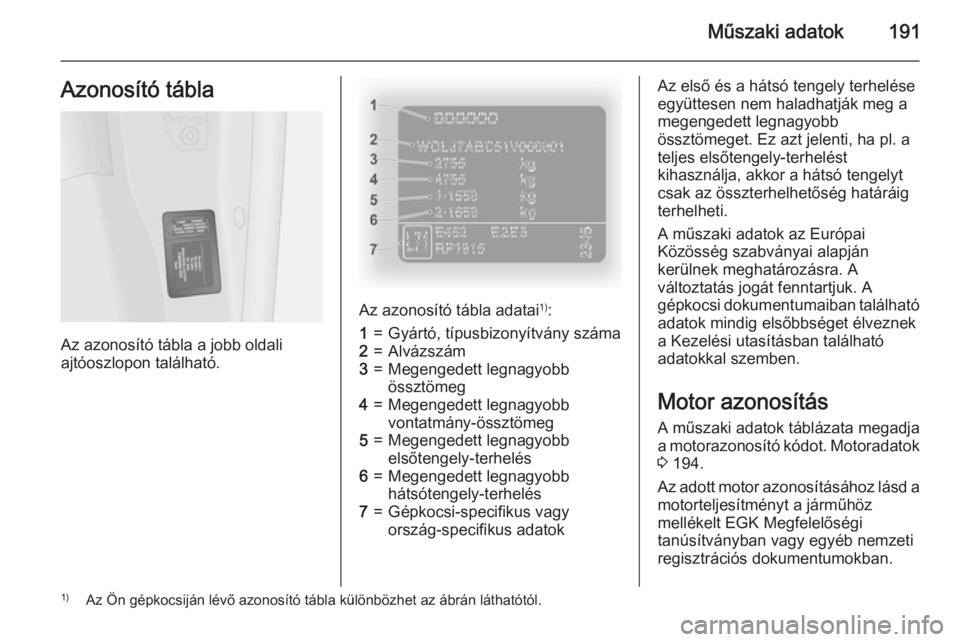

Műszaki adatok191Azonosító tábla
Az azonosító tábla a jobb oldali
ajtóoszlopon található.
Az azonosító tábla adatai 1)
:
1=Gyártó, típusbizonyítvány száma2=Alvázszám3=Megengedett legnagyobb
össztömeg4=Megengedett legnagyobb
vontatmány-össztömeg5=Megengedett legnagyobb
elsőtengely-terhelés6=Megengedett legnagyobb
hátsótengely-terhelés7=Gépkocsi-specifikus vagy
ország-specifikus adatokAz első és a hátsó tengely terhelése
együttesen nem haladhatják meg a megengedett legnagyobb
össztömeget. Ez azt jelenti, ha pl. a teljes elsőtengely-terhelést
kihasználja, akkor a hátsó tengelyt
csak az összterhelhetőség határáig
terhelheti.
A műszaki adatok az Európai
Közösség szabványai alapján
kerülnek meghatározásra. A
változtatás jogát fenntartjuk. A
gépkocsi dokumentumaiban található adatok mindig elsőbbséget élveznek
a Kezelési utasításban található
adatokkal szemben.
Motor azonosítás
A műszaki adatok táblázata megadja
a motorazonosító kódot. Motoradatok
3 194.
Az adott motor azonosításához lásd a
motorteljesítményt a járműhöz
mellékelt EGK Megfelelőségi
tanúsítványban vagy egyéb nemzeti
regisztrációs dokumentumokban.1) Az Ön gépkocsiján lévő azonosító tábla különbözhet az ábrán láthatótól.
Page 194 of 215
192Műszaki adatok

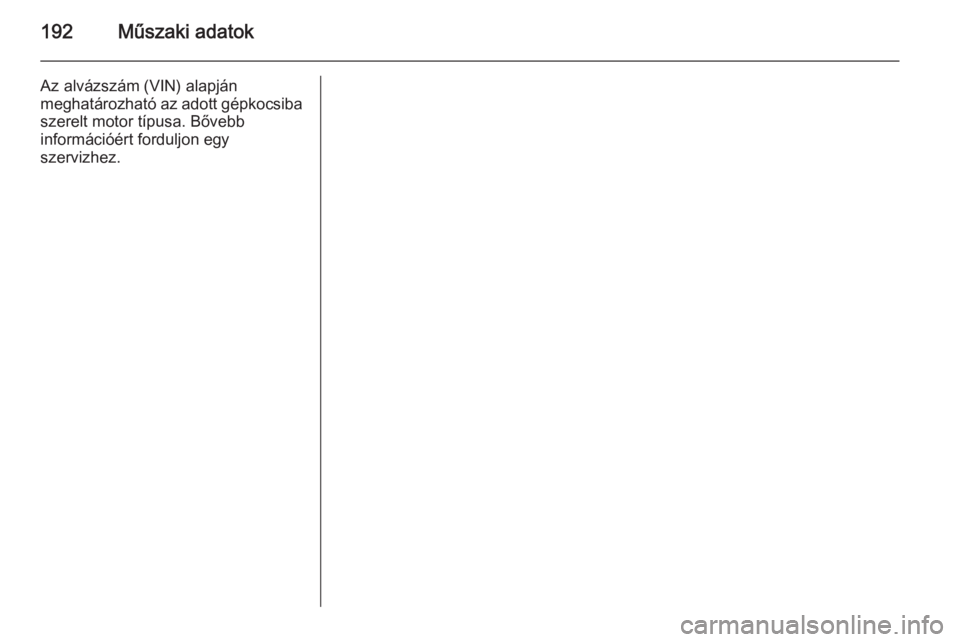

Az alvázszám (VIN) alapján
meghatározható az adott gépkocsiba szerelt motor típusa. Bővebb
információért forduljon egy
szervizhez.
Page 195 of 215

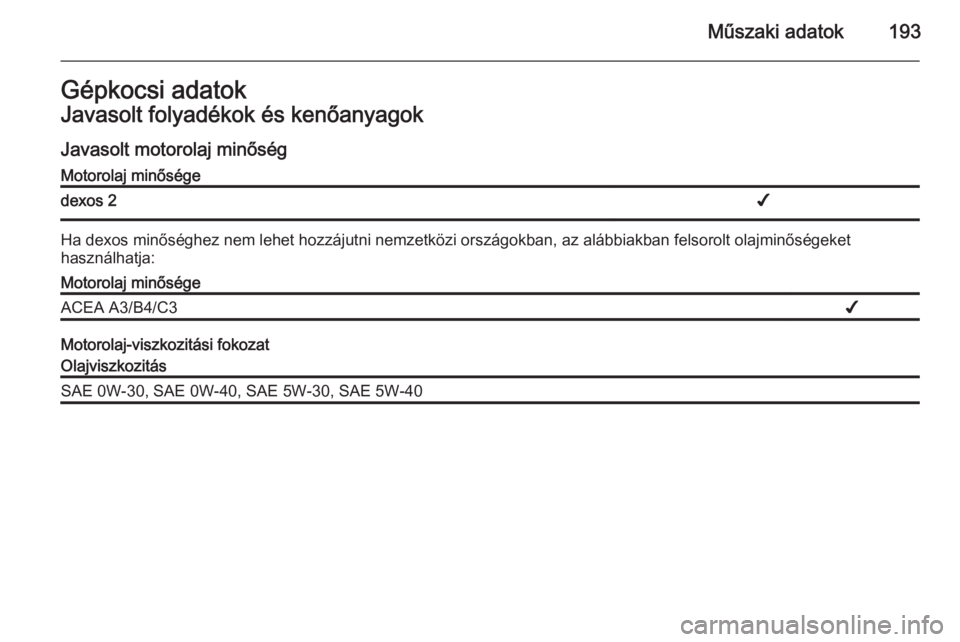

Műszaki adatok193Gépkocsi adatokJavasolt folyadékok és kenőanyagokJavasolt motorolaj minőségMotorolaj minőségedexos 2✔
Ha dexos minőséghez nem lehet hozzájutni nemzetközi országokban, az alábbiakban felsorolt olajminőségekethasználhatja:
Motorolaj minőségeACEA A3/B4/C3✔
Motorolaj-viszkozitási fokozat
OlajviszkozitásSAE 0W-30, SAE 0W-40, SAE 5W-30, SAE 5W-40
Page 196 of 215

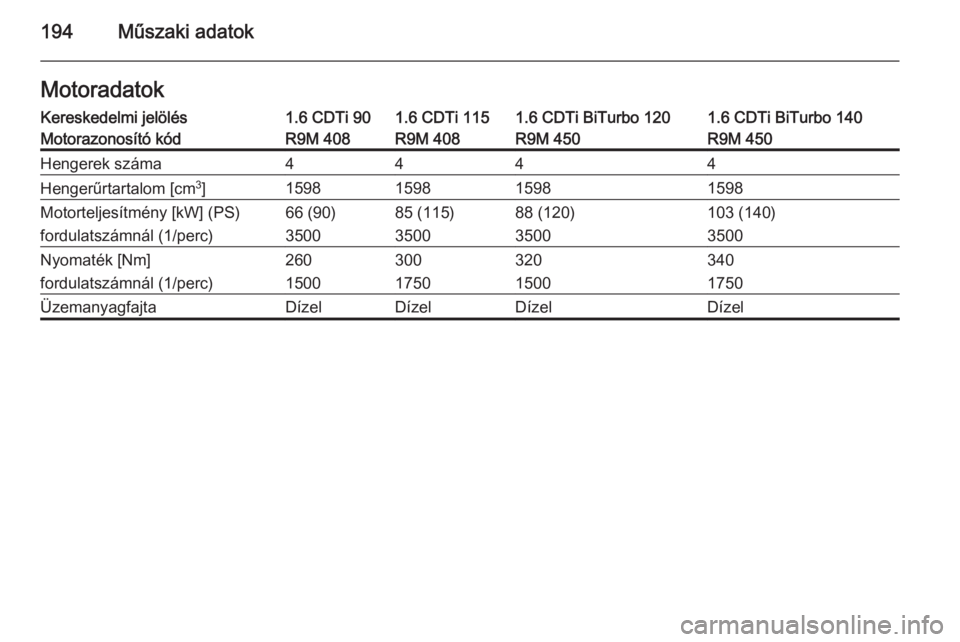

194Műszaki adatokMotoradatokKereskedelmi jelölés1.6 CDTi 901.6 CDTi 1151.6 CDTi BiTurbo 1201.6 CDTi BiTurbo 140Motorazonosító kódR9M 408R9M 408R9M 450R9M 450Hengerek száma4444Hengerűrtartalom [cm3
]1598159815981598Motorteljesítmény [kW] (PS)66 (90)85 (115)88 (120)103 (140)fordulatszámnál (1/perc)3500350035003500Nyomaték [Nm]260300320340fordulatszámnál (1/perc)1500175015001750ÜzemanyagfajtaDízelDízelDízelDízel
Page 197 of 215

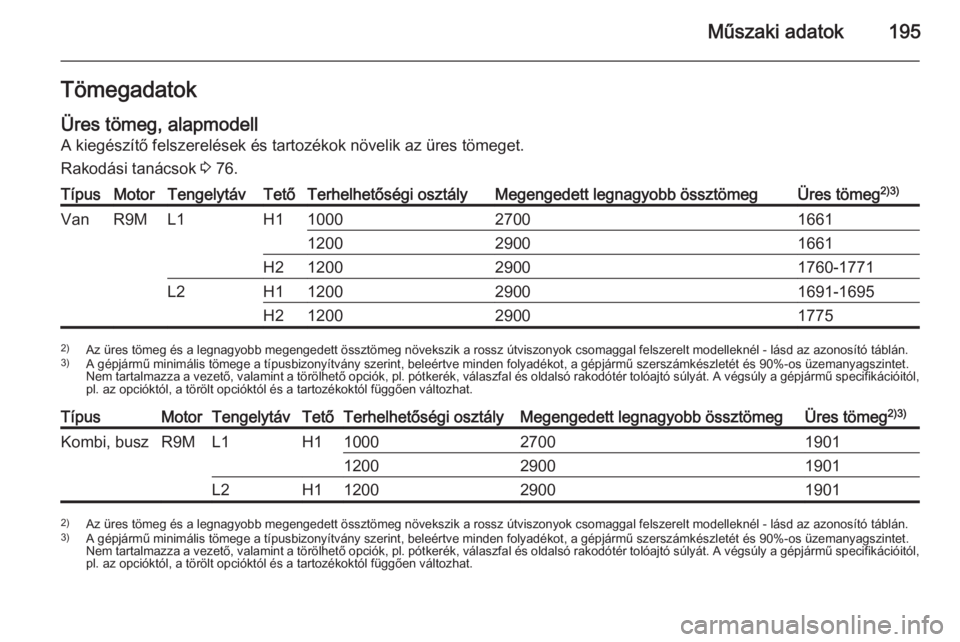

Műszaki adatok195Tömegadatok
Üres tömeg, alapmodell A kiegészítő felszerelések és tartozékok növelik az üres tömeget.
Rakodási tanácsok 3 76.TípusMotorTengelytávTetőTerhelhetőségi osztályMegengedett legnagyobb össztömegÜres tömeg 2)3)VanR9ML1H1100027001661120029001661H2120029001760-1771L2H1120029001691-1695H21200290017752)
Az üres tömeg és a legnagyobb megengedett össztömeg növekszik a rossz útviszonyok csomaggal felszerelt modelleknél - lásd az azonosító táblán.
3) A gépjármű minimális tömege a típusbizonyítvány szerint, beleértve minden folyadékot, a gépjármű szerszámkészletét és 90%-os üzemanyagszintet.
Nem tartalmazza a vezető, valamint a törölhető opciók, pl. pótkerék, válaszfal és oldalsó rakodótér tolóajtó súlyát. A végsúly a gépjármű specifikációitól,
pl. az opcióktól, a törölt opcióktól és a tartozékoktól függően változhat.TípusMotorTengelytávTetőTerhelhetőségi osztályMegengedett legnagyobb össztömegÜres tömeg 2)3)Kombi, buszR9ML1H1100027001901120029001901L2H11200290019012)
Az üres tömeg és a legnagyobb megengedett össztömeg növekszik a rossz útviszonyok csomaggal felszerelt modelleknél - lásd az azonosító táblán.
3) A gépjármű minimális tömege a típusbizonyítvány szerint, beleértve minden folyadékot, a gépjármű szerszámkészletét és 90%-os üzemanyagszintet.
Nem tartalmazza a vezető, valamint a törölhető opciók, pl. pótkerék, válaszfal és oldalsó rakodótér tolóajtó súlyát. A végsúly a gépjármű specifikációitól,
pl. az opcióktól, a törölt opcióktól és a tartozékoktól függően változhat.
Page 198 of 215

196Műszaki adatok

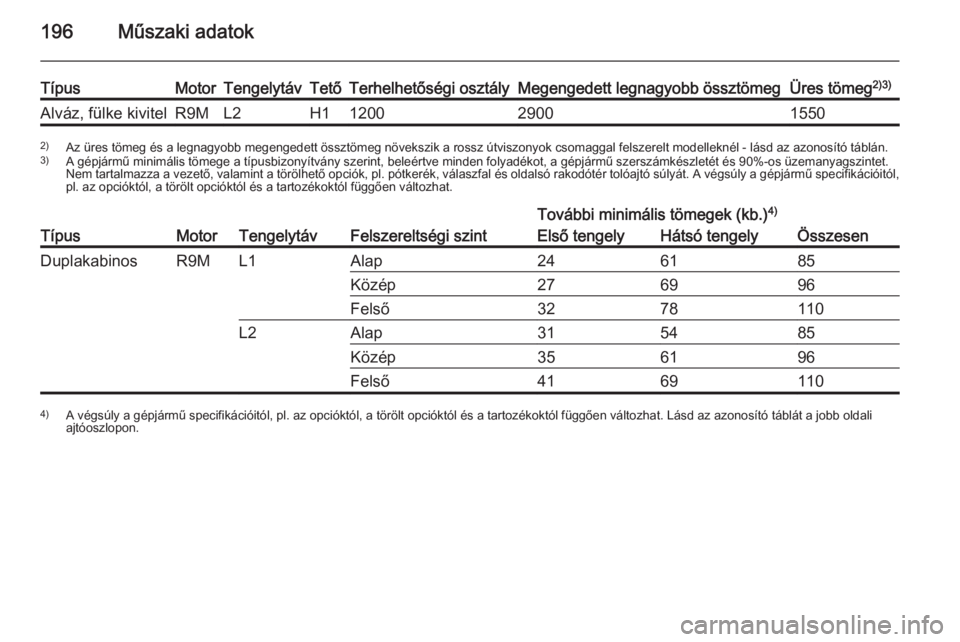

TípusMotorTengelytávTetőTerhelhetőségi osztályMegengedett legnagyobb össztömegÜres tömeg2)3)Alváz, fülke kivitelR9ML2H11200290015502)
Az üres tömeg és a legnagyobb megengedett össztömeg növekszik a rossz útviszonyok csomaggal felszerelt modelleknél - lásd az azonosító táblán.
3) A gépjármű minimális tömege a típusbizonyítvány szerint, beleértve minden folyadékot, a gépjármű szerszámkészletét és 90%-os üzemanyagszintet.
Nem tartalmazza a vezető, valamint a törölhető opciók, pl. pótkerék, válaszfal és oldalsó rakodótér tolóajtó súlyát. A végsúly a gépjármű specifikációitól,
pl. az opcióktól, a törölt opcióktól és a tartozékoktól függően változhat.
TípusMotorTengelytávFelszereltségi szint
További minimális tömegek (kb.) 4)Első tengelyHátsó tengelyÖsszesenDuplakabinosR9ML1Alap246185Közép276996Felső3278110L2Alap315485Közép356196Felső41691104)
A végsúly a gépjármű specifikációitól, pl. az opcióktól, a törölt opcióktól és a tartozékoktól függően változhat. Lásd az azonosító táblát a jobb oldali
ajtóoszlopon.
Page 199 of 215

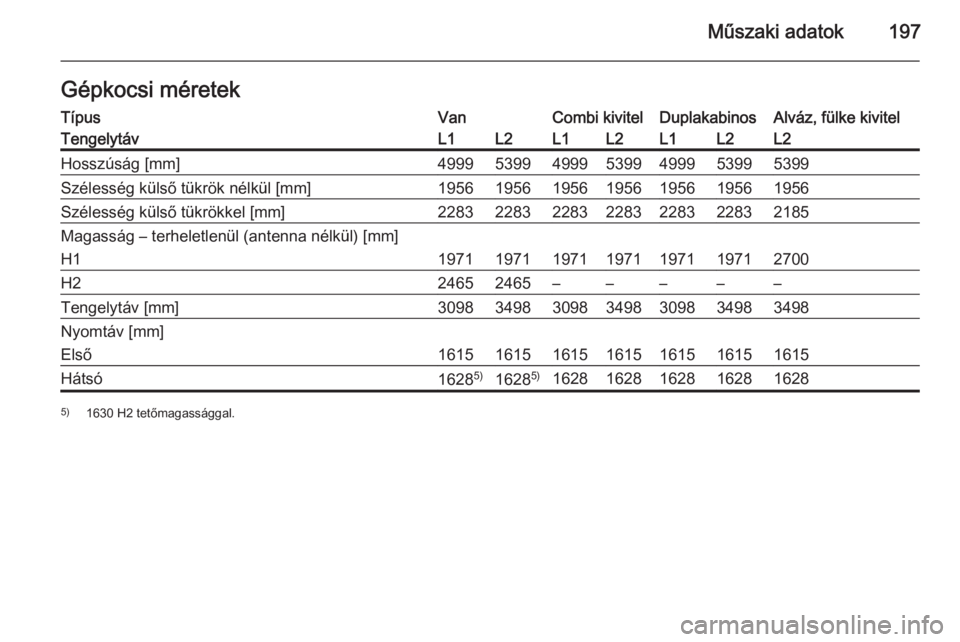

Műszaki adatok197Gépkocsi méretekTípusVanCombi kivitelDuplakabinosAlváz, fülke kivitelTengelytávL1L2L1L2L1L2L2Hosszúság [mm]4999539949995399499953995399Szélesség külső tükrök nélkül [mm]1956195619561956195619561956Szélesség külső tükrökkel [mm]2283228322832283228322832185Magasság – terheletlenül (antenna nélkül) [mm]
H1
1971197119711971197119712700
H224652465–––––Tengelytáv [mm]3098349830983498309834983498Nyomtáv [mm]
Első
1615161516151615161516151615
Hátsó1628 5)16285)162816281628162816285)
1630 H2 tetőmagassággal.
Page 200 of 215
198Műszaki adatok
Raktérméretek
Tengelytáv
VanL1L2TetőmagasságH1H2H1H2Hátsó ajtónyílás legnagyobb magassága [mm]1320182013201820Hátsó ajtónyílás szélessége (a padlónál) [mm]1391139113911391Legnagyobb raktérmagasság [mm]1387189813871898Raktér legnagyobb szélessége [mm]1662166216621662Kerékdobok közötti szélesség [mm]1268126812681268Legnagyobb raktér-padlóhossz [mm]2537253729372937Legnagyobb raktér-padlóhossz
az első utasülésig [mm] 6)2950295033503350Legnagyobb raktér-padlóhossz
az első utas lábtérig [mm] 6)3815381541504150Rakodóperem magassága terheletlenül [mm]552527552525Oldalsó tolóajtónyílás szélessége [mm]1229122912291229Oldalsó tolóajtónyílás szélessége - 100 mm-re a padlótól [mm]1030103010301030Oldalsó tolóajtónyílás magassága [mm]12841284128412846)
átrakodási lehetőséggel.
