2015.5 OPEL VIVARO B Инструкция по эксплуатации (in Russian)

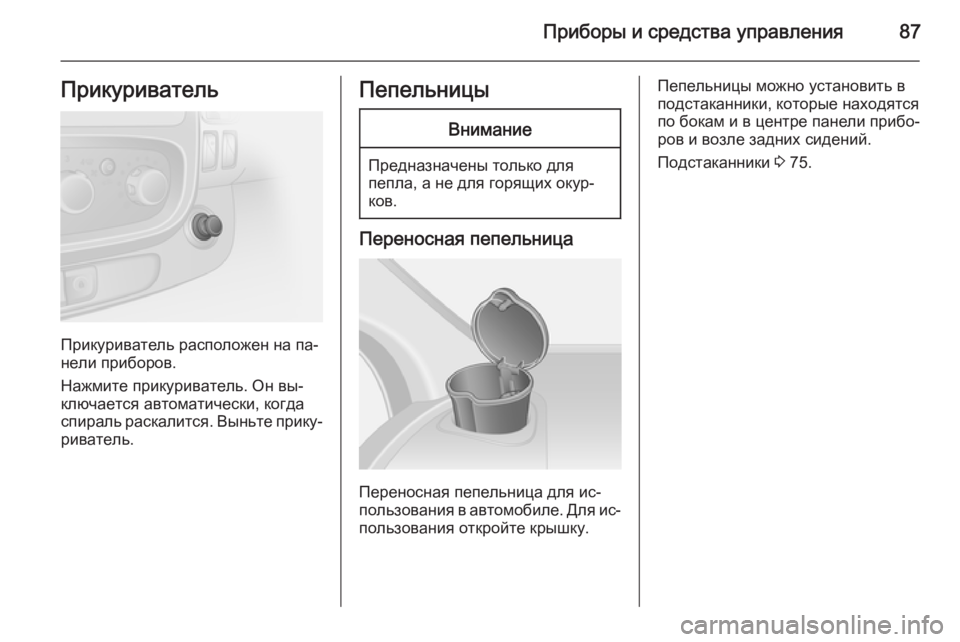

Приборы и средства управления87Прикуриватель
Прикуриватель расположен на па‐
нели приборов.
Нажмите прикуриватель. Он вы‐
ключается автоматически, когда
спираль раскалится. Выньте прику‐ риватель.
ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносная пепельница
Переносная пепельница для ис‐
пользования в автомобиле. Для ис‐
пользования откройте крышку.
Пепельницы можно установить в
подстаканники, которые находятся
по бокам и в центре панели прибо‐
ров и возле задних сидений.
Подстаканники 3 75.

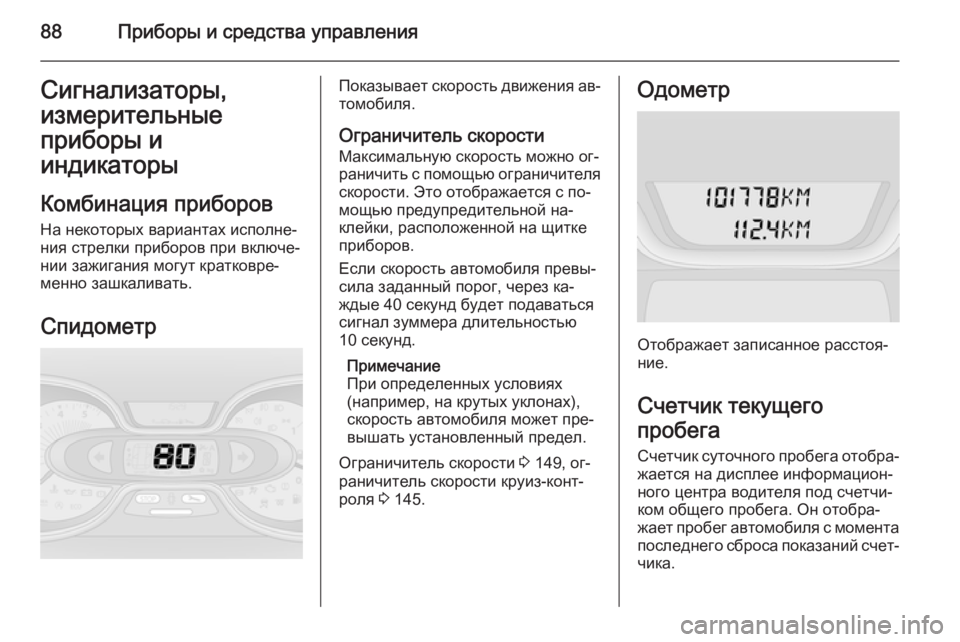

88Приборы и средства управленияСигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов
На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
СпидометрПоказывает скорость движения ав‐
томобиля.
Ограничитель скорости Максимальную скорость можно ог‐
раничить с помощью ограничителя
скорости. Это отображается с по‐
мощью предупредительной на‐
клейки, расположенной на щитке
приборов.
Если скорость автомобиля превы‐
сила заданный порог, через ка‐
ждые 40 секунд будет подаваться
сигнал зуммера длительностью
10 секунд.
Примечание
При определенных условиях
(например, на крутых уклонах),
скорость автомобиля может пре‐
вышать установленный предел.
Ограничитель скорости 3 149, ог‐
раничитель скорости круиз-конт‐
роля 3 145.Одометр
Отображает записанное расстоя‐
ние.
Счетчик текущего
пробега
Счетчик суточного пробега отобра‐
жается на дисплее информацион‐
ного центра водителя под счетчи‐
ком общего пробега. Он отобра‐
жает пробег автомобиля с момента
последнего сброса показаний счет‐
чика.

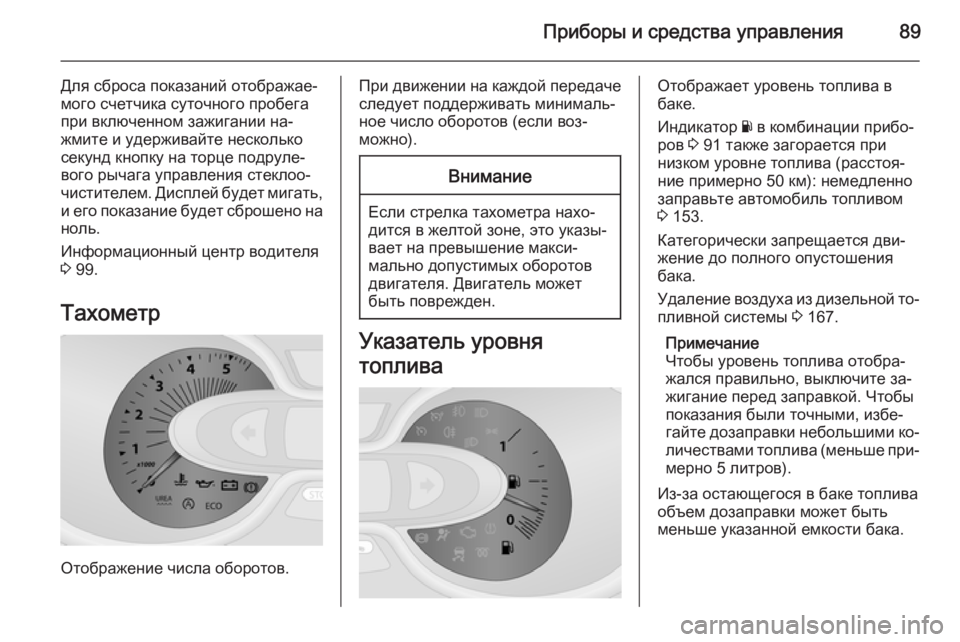

Приборы и средства управления89
Для сброса показаний отображае‐
мого счетчика суточного пробега
при включенном зажигании на‐
жмите и удерживайте несколько
секунд кнопку на торце подруле‐
вого рычага управления стеклоо‐
чистителем. Дисплей будет мигать,
и его показание будет сброшено на ноль.
Информационный центр водителя
3 99.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).Внимание
Если стрелка тахометра нахо‐
дится в желтой зоне, это указы‐
вает на превышение макси‐
мально допустимых оборотов
двигателя. Двигатель может
быть поврежден.
Указатель уровня
топлива
Отображает уровень топлива в
баке.
Индикатор Y в комбинации прибо‐
ров 3 91 также загорается при
низком уровне топлива (расстоя‐
ние примерно 50 км): немедленно
заправьте автомобиль топливом
3 153.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Удаление воздуха из дизельной то‐ пливной системы 3 167.
Примечание
Чтобы уровень топлива отобра‐ жался правильно, выключите за‐ жигание перед заправкой. Чтобы
показания были точными, избе‐
гайте дозаправки небольшими ко‐
личествами топлива (меньше при‐ мерно 5 литров).
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

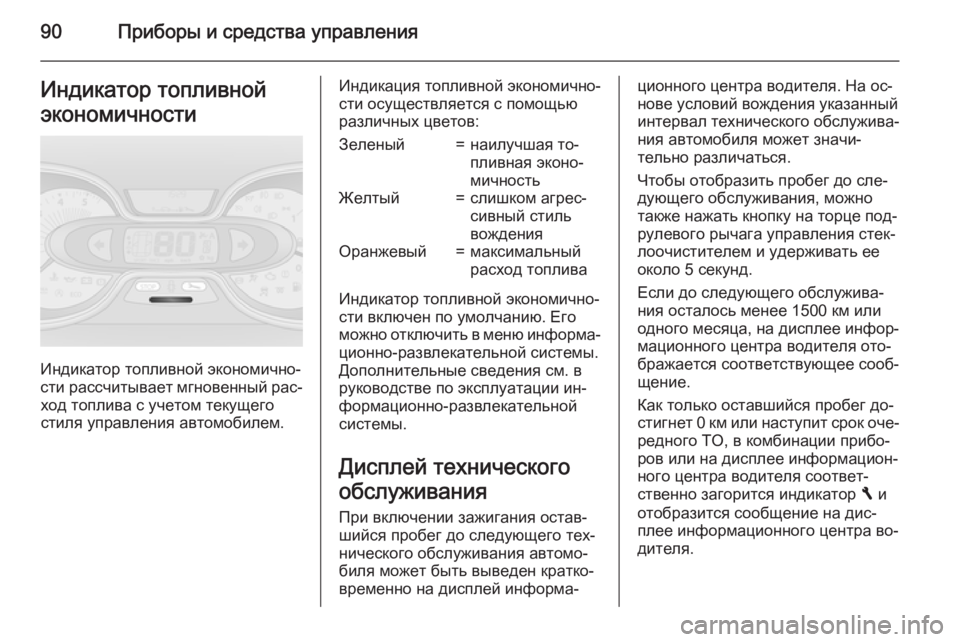

90Приборы и средства управленияИндикатор топливной
экономичности
Индикатор топливной экономично‐
сти рассчитывает мгновенный рас‐ ход топлива с учетом текущего
стиля управления автомобилем.
Индикация топливной экономично‐
сти осуществляется с помощью
различных цветов:Зеленый=наилучшая то‐
пливная эконо‐
мичностьЖелтый=слишком агрес‐
сивный стиль
вожденияОранжевый=максимальный
расход топлива
Индикатор топливной экономично‐ сти включен по умолчанию. Его
можно отключить в меню информа‐
ционно-развлекательной системы.
Дополнительные сведения см. в
руководстве по эксплуатации ин‐
формационно-развлекательной
системы.
Дисплей технического
обслуживания При включении зажигания остав‐
шийся пробег до следующего тех‐
нического обслуживания автомо‐
биля может быть выведен кратко‐
временно на дисплей информа‐
ционного центра водителя. На ос‐
нове условий вождения указанный
интервал технического обслужива‐ ния автомобиля может значи‐
тельно различаться.
Чтобы отобразить пробег до сле‐
дующего обслуживания, можно
также нажать кнопку на торце под‐
рулевого рычага управления стек‐
лоочистителем и удерживать ее
около 5 секунд.
Если до следующего обслужива‐
ния осталось менее 1500 км или
одного месяца, на дисплее инфор‐
мационного центра водителя ото‐
бражается соответствующее сооб‐
щение.
Как только оставшийся пробег до‐
стигнет 0 км или наступит срок оче‐ редного ТО, в комбинации прибо‐
ров или на дисплее информацион‐
ного центра водителя соответ‐
ственно загорится индикатор F и
отобразится сообщение на дис‐
плее информационного центра во‐
дителя.

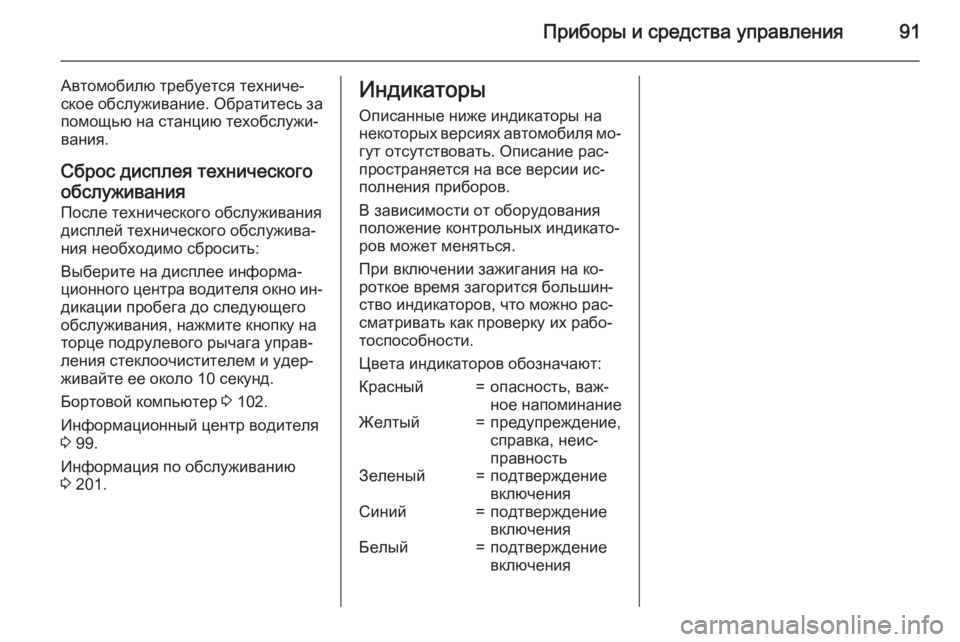

Приборы и средства управления91
Автомобилю требуется техниче‐
ское обслуживание. Обратитесь за помощью на станцию техобслужи‐
вания.
Сброс дисплея технического
обслуживания
После технического обслуживания
дисплей технического обслужива‐
ния необходимо сбросить:
Выберите на дисплее информа‐
ционного центра водителя окно ин‐ дикации пробега до следующего
обслуживания, нажмите кнопку на
торце подрулевого рычага управ‐
ления стеклоочистителем и удер‐
живайте ее около 10 секунд.
Бортовой компьютер 3 102.
Информационный центр водителя
3 99.
Информация по обслуживанию
3 201.Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐
гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов.
В зависимости от оборудования
положение контрольных индикато‐
ров может меняться.
При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов, что можно рас‐
сматривать как проверку их рабо‐
тоспособности.
Цвета индикаторов обозначают:Красный=опасность, важ‐
ное напоминаниеЖелтый=предупреждение,
справка, неис‐
правностьЗеленый=подтверждение
включенияСиний=подтверждение
включенияБелый=подтверждение
включения

92Приборы и средства управления

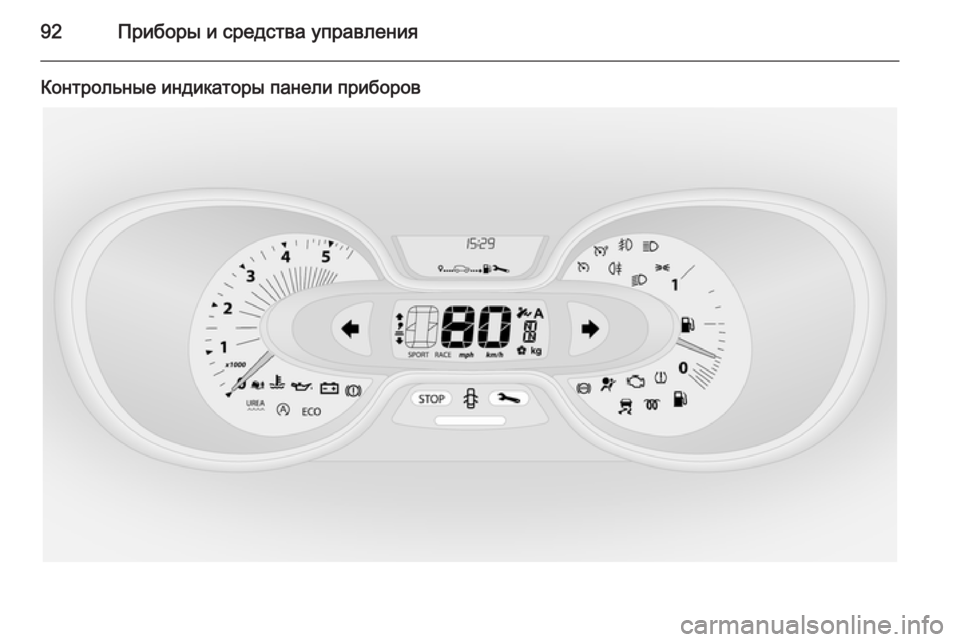

Контрольные индикаторы панели приборов

Приборы и средства управления93

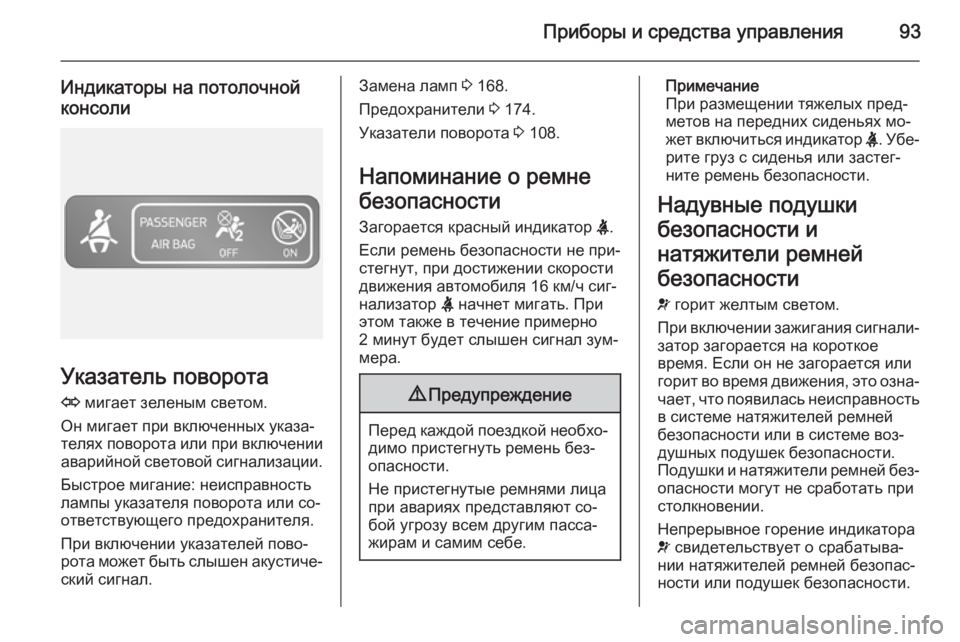

Индикаторы на потолочной
консоли
Указатель поворота
O мигает зеленым светом.
Он мигает при включенных указа‐
телях поворота или при включении
аварийной световой сигнализации.
Быстрое мигание: неисправность
лампы указателя поворота или со‐
ответствующего предохранителя.
При включении указателей пово‐
рота может быть слышен акустиче‐
ский сигнал.
Замена ламп 3 168.
Предохранители 3 174.
Указатели поворота 3 108.
Напоминание о ремне
безопасности Загорается красный индикатор X.
Если ремень безопасности не при‐
стегнут, при достижении скорости
движения автомобиля 16 км/ч сиг‐
нализатор X начнет мигать. При
этом также в течение примерно
2 минут будет слышен сигнал зум‐
мера.9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень без‐
опасности.
Не пристегнутые ремнями лица
при авариях представляют со‐
бой угрозу всем другим пасса‐
жирам и самим себе.
Примечание
При размещении тяжелых пред‐
метов на передних сиденьях мо‐
жет включиться индикатор X. Убе‐
рите груз с сиденья или застег‐
ните ремень безопасности.
Надувные подушки
безопасности и
натяжители ремней
безопасности
v горит желтым светом.
При включении зажигания сигнали‐
затор загорается на короткое
время. Если он не загорается или
горит во время движения, это озна‐
чает, что появилась неисправность в системе натяжителей ремней
безопасности или в системе воз‐
душных подушек безопасности.
Подушки и натяжители ремней без‐
опасности могут не сработать при
столкновении.
Непрерывное горение индикатора
v свидетельствует о срабатыва‐
нии натяжителей ремней безопас‐
ности или подушек безопасности.

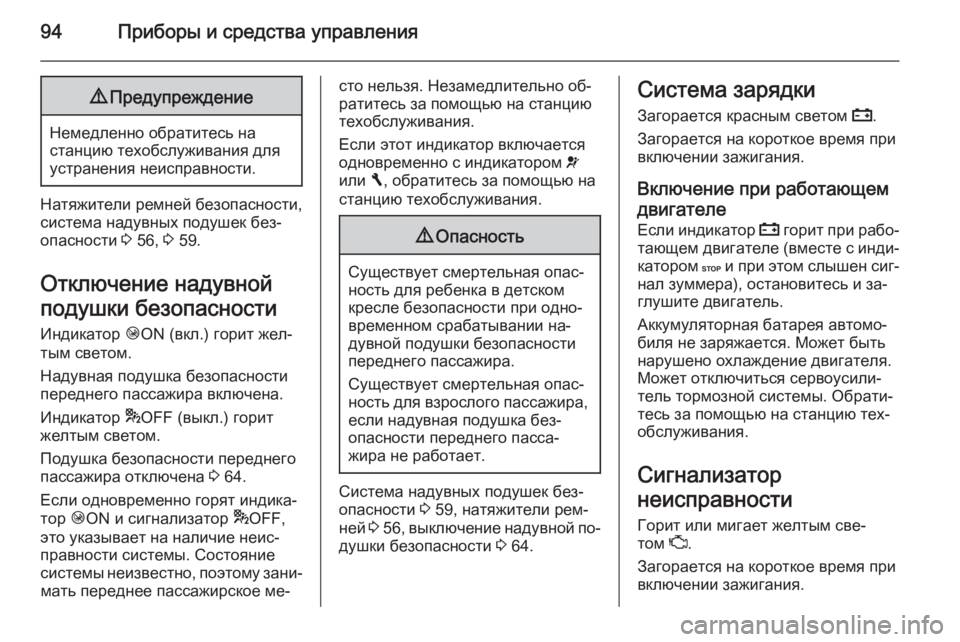

94Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Натяжители ремней безопасности,
система надувных подушек без‐
опасности 3 56, 3 59.
Отключение надувной
подушки безопасности
Индикатор ÓON (вкл.) горит жел‐
тым светом.
Надувная подушка безопасности переднего пассажира включена.
Индикатор *OFF (выкл.) горит
желтым светом.
Подушка безопасности переднего
пассажира отключена 3 64.
Если одновременно горят индика‐
тор ÓON и сигнализатор *OFF,
это указывает на наличие неис‐ правности системы. Состояние
системы неизвестно, поэтому зани‐ мать переднее пассажирское ме‐
сто нельзя. Незамедлительно об‐
ратитесь за помощью на станцию
техобслуживания.
Если этот индикатор включается
одновременно с индикатором v
или F, обратитесь за помощью на
станцию техобслуживания.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система надувных подушек без‐
опасности 3 59, натяжители рем‐
ней 3 56 , выключение надувной по‐
душки безопасности 3 64.
Система зарядки
Загорается красным светом p.
Загорается на короткое время при
включении зажигания.
Включение при работающем
двигателе Если индикатор p горит при рабо‐
тающем двигателе (вместе с инди‐ катором C и при этом слышен сиг‐
нал зуммера), остановитесь и за‐ глушите двигатель.
Аккумуляторная батарея автомо‐
биля не заряжается. Может быть
нарушено охлаждение двигателя.
Может отключиться сервоусили‐ тель тормозной системы. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается на короткое время при
включении зажигания.
