Njega vozila167
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Gume stare, čak i ako se ne koriste.
Preporučujemo zamjenu gume
svakih 6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na pogonskim kotačima.
Na vozilima s dvostrukim stražnjim
kotačima, lanci za snijeg su
dozvoljeni samo na vanjskim
kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).

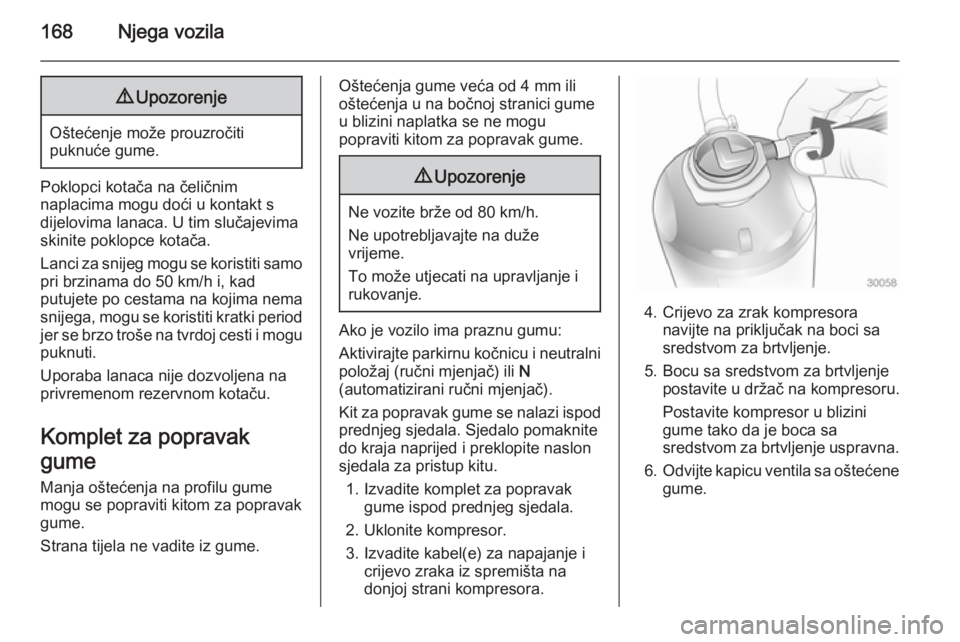

168Njega vozila9Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kad
putujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja u na bočnoj stranici gume
u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Aktivirajte parkirnu kočnicu i neutralni
položaj (ručni mjenjač) ili N
(automatizirani ručni mjenjač).
Kit za popravak gume se nalazi ispod
prednjeg sjedala. Sjedalo pomaknite
do kraja naprijed i preklopite naslon
sjedala za pristup kitu.
1. Izvadite komplet za popravak gume ispod prednjeg sjedala.
2. Uklonite kompresor.
3. Izvadite kabel(e) za napajanje i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.

Njega vozila169

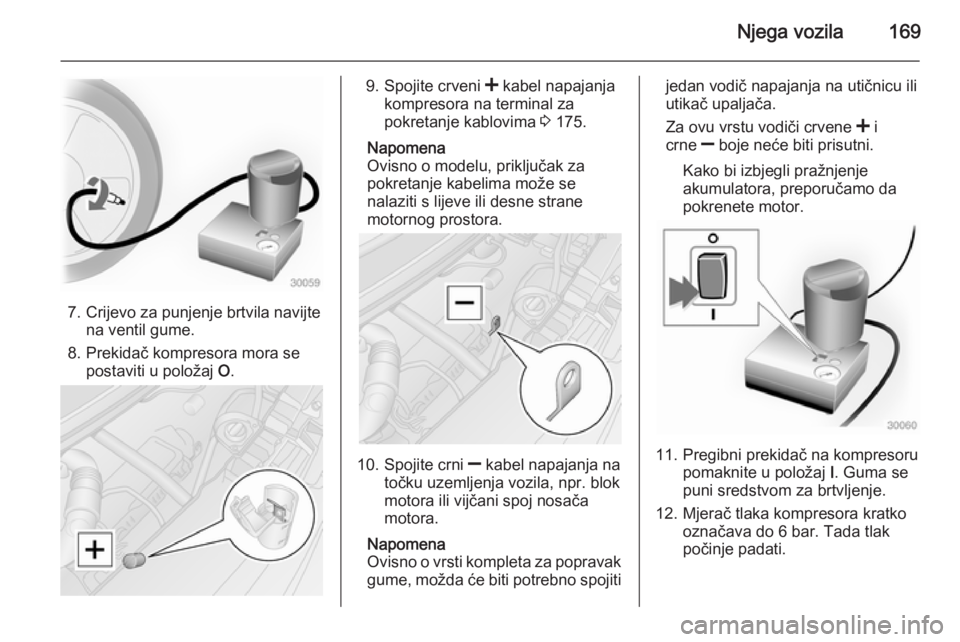

7. Crijevo za punjenje brtvila navijtena ventil gume.
8. Prekidač kompresora mora se postaviti u položaj O.
9.
Spojite crveni < kabel napajanja
kompresora na terminal za
pokretanje kablovima 3 175.
Napomena
Ovisno o modelu, priključak za
pokretanje kabelima može se
nalaziti s lijeve ili desne strane
motornog prostora.
10. Spojite crni ] kabel napajanja na
točku uzemljenja vozila, npr. blok
motora ili vijčani spoj nosača
motora.
Napomena
Ovisno o vrsti kompleta za popravak
gume, možda će biti potrebno spojiti
jedan vodič napajanja na utičnicu ili
utikač upaljača.
Za ovu vrstu vodiči crvene < i
crne ] boje neće biti prisutni.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
11. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
12. Mjerač tlaka kompresora kratko označava do 6 bar. Tada tlak
počinje padati.

170Njega vozila

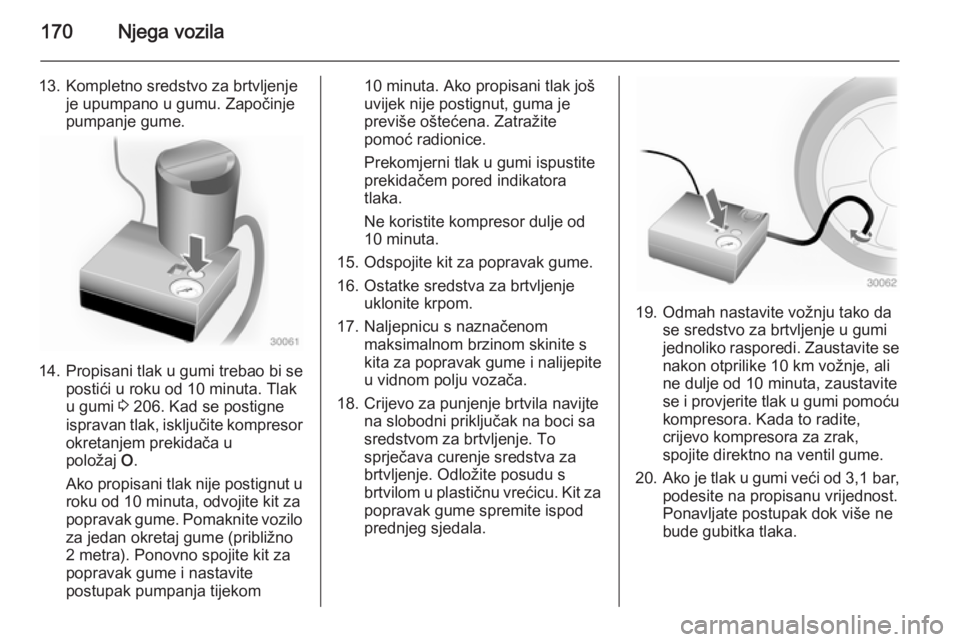

13. Kompletno sredstvo za brtvljenjeje upumpano u gumu. Započinje
pumpanje gume.
14. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumi 3 206. Kad se postigne
ispravan tlak, isključite kompresor
okretanjem prekidača u
položaj O.
Ako propisani tlak nije postignut u roku od 10 minuta, odvojite kit za
popravak gume. Pomaknite vozilo za jedan okretaj gume (približno
2 metra). Ponovno spojite kit za
popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem pored indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.
15. Odspojite kit za popravak gume.
16. Ostatke sredstva za brtvljenje uklonite krpom.
17. Naljepnicu s naznačenom maksimalnom brzinom skinite s
kita za popravak gume i nalijepite
u vidnom polju vozača.
18. Crijevo za punjenje brtvila navijte na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Odložite posudu s
brtvilom u plastičnu vrećicu. Kit za popravak gume spremite ispod
prednjeg sjedala.
19. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje, ali
ne dulje od 10 minuta, zaustavite
se i provjerite tlak u gumi pomoću
kompresora. Kada to radite,
crijevo kompresora za zrak,
spojite direktno na ventil gume.
20. Ako je tlak u gumi veći od 3,1 bar,
podesite na propisanu vrijednost.
Ponavljate postupak dok više ne
bude gubitka tlaka.

Njega vozila171

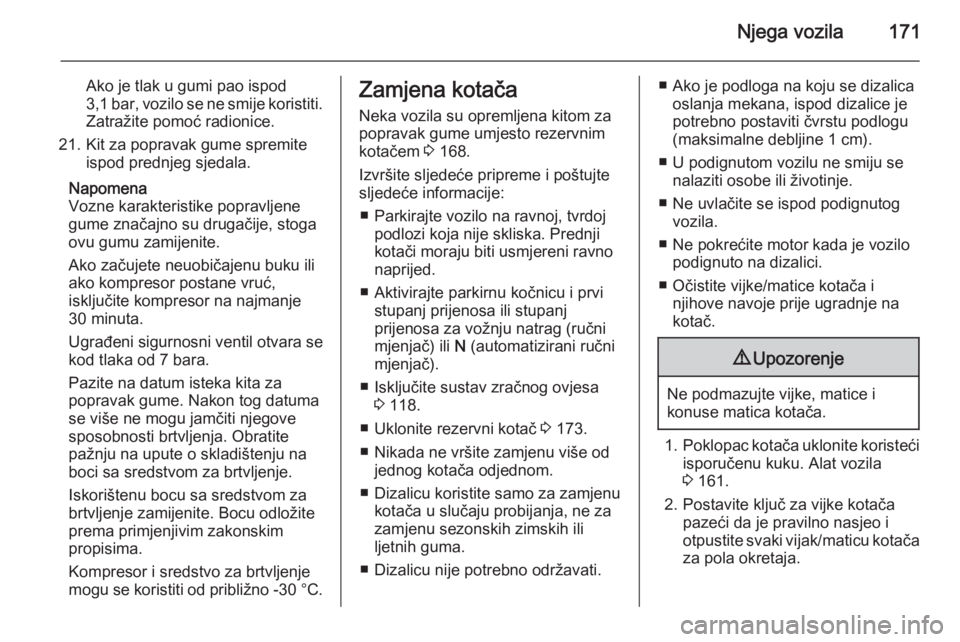

Ako je tlak u gumi pao ispod
3,1 bar, vozilo se ne smije koristiti. Zatražite pomoć radionice.
21. Kit za popravak gume spremite ispod prednjeg sjedala.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Zamjena kotača
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 168.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
■ Parkirajte vozilo na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni ravno
naprijed.
■ Aktivirajte parkirnu kočnicu i prvi stupanj prijenosa ili stupanj
prijenosa za vožnju natrag (ručni
mjenjač) ili N (automatizirani ručni
mjenjač).
■ Isključite sustav zračnog ovjesa 3 118.
■ Uklonite rezervni kotač 3 173.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne za
zamjenu sezonskih zimskih ili
ljetnih guma.
■ Dizalicu nije potrebno održavati.■ Ako je podloga na koju se dizalica oslanja mekana, ispod dizalice je
potrebno postaviti čvrstu podlogu
(maksimalne debljine 1 cm).
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite motor kada je vozilo podignuto na dizalici.
■ Očistite vijke/matice kotača i njihove navoje prije ugradnje na
kotač.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Poklopac kotača uklonite koristeći
isporučenu kuku. Alat vozila 3 161.
2. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
otpustite svaki vijak/maticu kotača za pola okretaja.

172Njega vozila

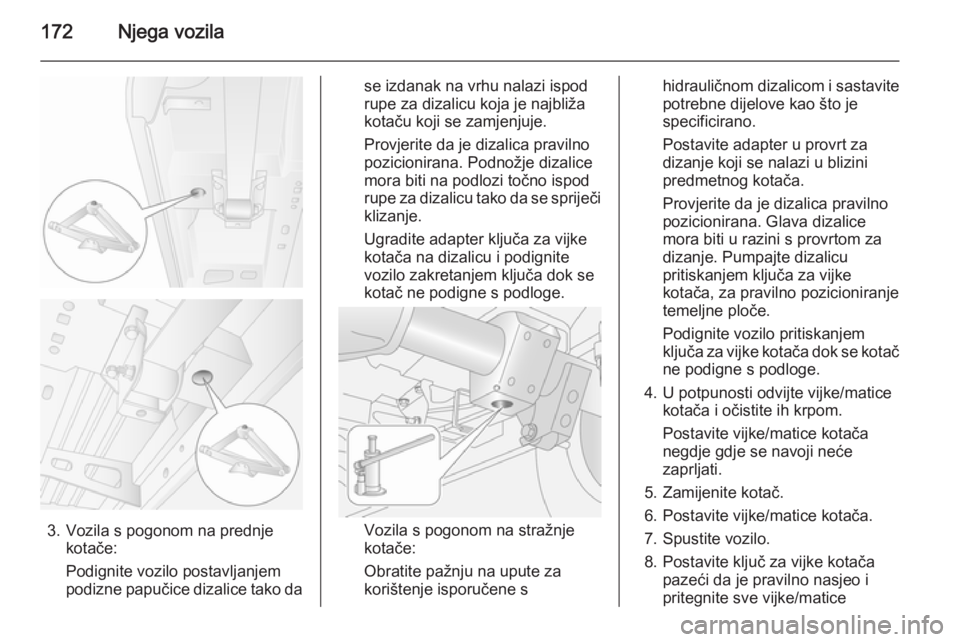

3. Vozila s pogonom na prednjekotače:
Podignite vozilo postavljanjem
podizne papučice dizalice tako da
se izdanak na vrhu nalazi ispod
rupe za dizalicu koja je najbliža
kotaču koji se zamjenjuje.
Provjerite da je dizalica pravilno
pozicionirana. Podnožje dizalice
mora biti na podlozi točno ispod
rupe za dizalicu tako da se spriječi klizanje.
Ugradite adapter ključa za vijke
kotača na dizalicu i podignite
vozilo zakretanjem ključa dok se
kotač ne podigne s podloge.
Vozila s pogonom na stražnje
kotače:
Obratite pažnju na upute za
korištenje isporučene s
hidrauličnom dizalicom i sastavite
potrebne dijelove kao što je
specificirano.
Postavite adapter u provrt za
dizanje koji se nalazi u blizini
predmetnog kotača.
Provjerite da je dizalica pravilno
pozicionirana. Glava dizalice
mora biti u razini s provrtom za
dizanje. Pumpajte dizalicu
pritiskanjem ključa za vijke
kotača, za pravilno pozicioniranje
temeljne ploče.
Podignite vozilo pritiskanjem
ključa za vijke kotača dok se kotač
ne podigne s podloge.
4. U potpunosti odvijte vijke/matice kotača i očistite ih krpom.
Postavite vijke/matice kotača
negdje gdje se navoji neće
zaprljati.
5. Zamijenite kotač. 6. Postavite vijke/matice kotača.
7. Spustite vozilo.
8. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
pritegnite sve vijke/matice

Njega vozila173

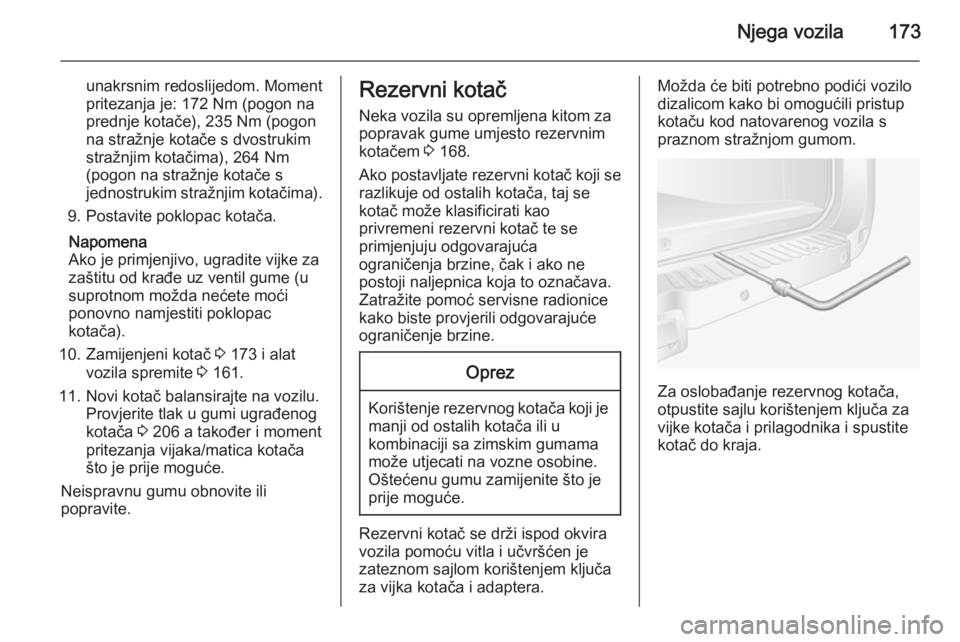

unakrsnim redoslijedom. Moment
pritezanja je: 172 Nm (pogon na
prednje kotače), 235 Nm (pogon
na stražnje kotače s dvostrukim
stražnjim kotačima), 264 Nm
(pogon na stražnje kotače s
jednostrukim stražnjim kotačima).
9. Postavite poklopac kotača.
Napomena
Ako je primjenjivo, ugradite vijke za
zaštitu od krađe uz ventil gume (u suprotnom možda nećete moći
ponovno namjestiti poklopac
kotača).
10. Zamijenjeni kotač 3 173 i alat
vozila spremite 3 161.
11. Novi kotač balansirajte na vozilu. Provjerite tlak u gumi ugrađenog
kotača 3 206 a također i moment
pritezanja vijaka/matica kotača
što je prije moguće.
Neispravnu gumu obnovite ili
popravite.Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 168.
Ako postavljate rezervni kotač koji se
razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava. Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač se drži ispod okvira
vozila pomoću vitla i učvršćen je
zateznom sajlom korištenjem ključa
za vijka kotača i adaptera.
Možda će biti potrebno podići vozilo
dizalicom kako bi omogućili pristup
kotaču kod natovarenog vozila s
praznom stražnjom gumom.
Za oslobađanje rezervnog kotača,
otpustite sajlu korištenjem ključa za vijke kotača i prilagodnika i spustite
kotač do kraja.

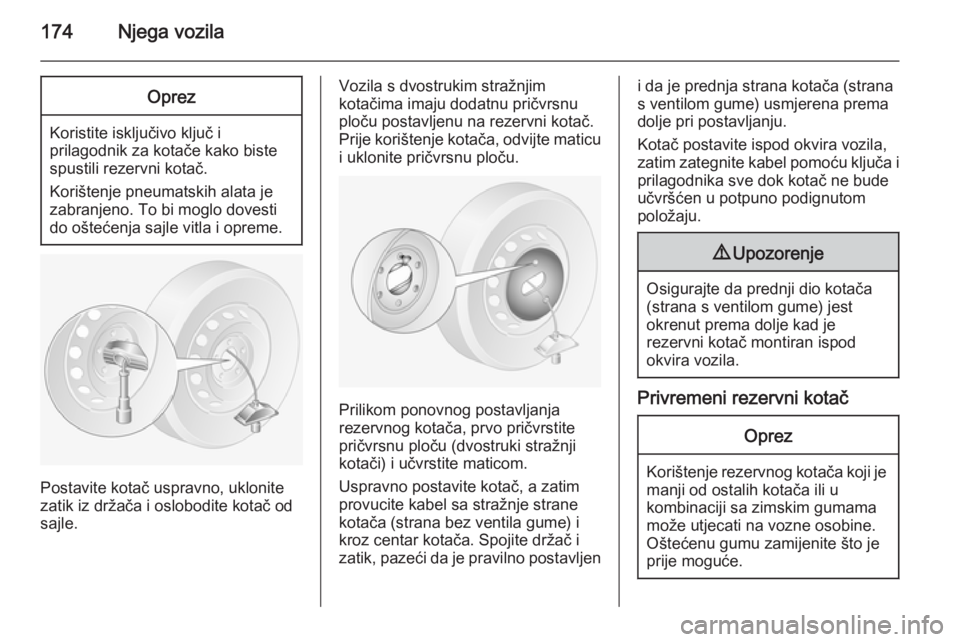

174Njega vozilaOprez
Koristite isključivo ključ i
prilagodnik za kotače kako biste spustili rezervni kotač.
Korištenje pneumatskih alata je
zabranjeno. To bi moglo dovesti do oštećenja sajle vitla i opreme.
Postavite kotač uspravno, uklonite
zatik iz držača i oslobodite kotač od
sajle.
Vozila s dvostrukim stražnjim
kotačima imaju dodatnu pričvrsnu
ploču postavljenu na rezervni kotač.
Prije korištenje kotača, odvijte maticu i uklonite pričvrsnu ploču.
Prilikom ponovnog postavljanja
rezervnog kotača, prvo pričvrstite
pričvrsnu ploču (dvostruki stražnji
kotači) i učvrstite maticom.
Uspravno postavite kotač, a zatim
provucite kabel sa stražnje strane
kotača (strana bez ventila gume) i
kroz centar kotača. Spojite držač i
zatik, pazeći da je pravilno postavljen
i da je prednja strana kotača (strana
s ventilom gume) usmjerena prema
dolje pri postavljanju.
Kotač postavite ispod okvira vozila,
zatim zategnite kabel pomoću ključa i
prilagodnika sve dok kotač ne bude
učvršćen u potpuno podignutom
položaju.9 Upozorenje
Osigurajte da prednji dio kotača
(strana s ventilom gume) jest
okrenut prema dolje kad je
rezervni kotač montiran ispod
okvira vozila.
Privremeni rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
