Kontrola klime103
Napomena
Ako pritisnete tipku V dok motor
radi, funkcija Autostop bit će
onemogućena sve do ponovno
pritiskanja tipke V.
Ako pritisnete tipku V dok motor
radi pod funkcijom Autostop, motor će se automatski ponovno
pokrenuti.
Raspodjela zraka
Pritišćite s ili K.
Strelice prikazane na zaslonu
označavaju postavke raspodjele:s=prema vjetrobranu i prozorima
prednjih vrata9=prema vjetrobranu, prozorima
prednjih vrata i području noguM=prema području glaveL=prema području glave i noguK=prema području nogu
Za povratak na automatski način rada: Pritisnite AUTO prekidač.
Hlađenje
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad određene razine. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Ako hlađenje ili sušenje zraka nije
potrebno, pritisnite tipku AC OFF
kako biste isključili sustav za
hlađenje, te tako uštedjeli gorivo. Na
zaslonu se prikazuje " AC OFF".
Ručno upravljanje sustavom za
recirkulaciju zraka
Pritisnite tipku u. LED se uključuje i
na zaslonu se prikazuje u.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu
zamagliti. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se
putnici mogu osjećati pospano.
Za povratak na automatski načinrada: pritisnite prekidač u ili AUTO .
Sustav grijanja straga
Ako je motor isključen, stražnji
odjeljak može se dodatno grijati kroz
nisko postavljene otvore za grijanje.
Programiranjem vrijednosti na
kontrolnoj ploči, korisnik može
podesiti postavke za vrijeme, dan i
temperaturu.
Grijanje neće raditi ako je razina
goriva pala prenisko.
Tijekom rada, koristi se struja iz
akumulatora vozila. Za kratkotrajna
putovanja, redovno provjeravajte
akumulator vozila i punite ga, ako je
potrebno.

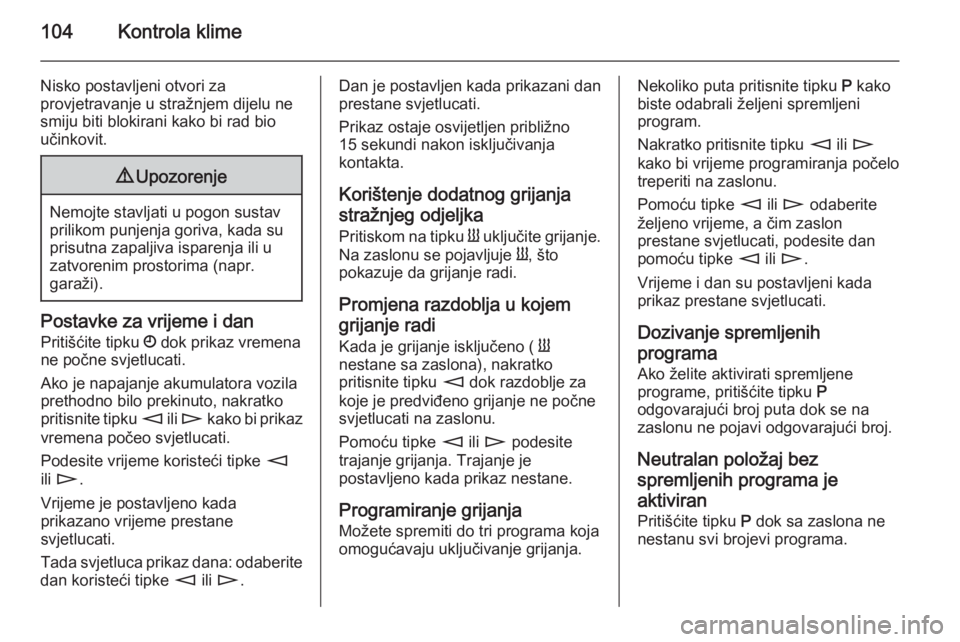

104Kontrola klime
Nisko postavljeni otvori za
provjetravanje u stražnjem dijelu ne
smiju biti blokirani kako bi rad bio
učinkovit.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Postavke za vrijeme i dan
Pritišćite tipku Ö dok prikaz vremena
ne počne svjetlucati.
Ako je napajanje akumulatora vozila
prethodno bilo prekinuto, nakratko
pritisnite tipku m ili n kako bi prikaz
vremena počeo svjetlucati.
Podesite vrijeme koristeći tipke m
ili n .
Vrijeme je postavljeno kada
prikazano vrijeme prestane
svjetlucati.
Tada svjetluca prikaz dana: odaberite
dan koristeći tipke m ili n .
Dan je postavljen kada prikazani dan
prestane svjetlucati.
Prikaz ostaje osvijetljen približno
15 sekundi nakon isključivanja
kontakta.
Korištenje dodatnog grijanjastražnjeg odjeljka
Pritiskom na tipku Y uključite grijanje.
Na zaslonu se pojavljuje Y, što
pokazuje da grijanje radi.
Promjena razdoblja u kojem
grijanje radi Kada je grijanje isključeno ( Y
nestane sa zaslona), nakratko
pritisnite tipku m dok razdoblje za
koje je predviđeno grijanje ne počne
svjetlucati na zaslonu.
Pomoću tipke m ili n podesite
trajanje grijanja. Trajanje je postavljeno kada prikaz nestane.
Programiranje grijanja
Možete spremiti do tri programa koja
omogućavaju uključivanje grijanja.Nekoliko puta pritisnite tipku P kako
biste odabrali željeni spremljeni
program.
Nakratko pritisnite tipku m ili n
kako bi vrijeme programiranja počelo treperiti na zaslonu.
Pomoću tipke m ili n odaberite
željeno vrijeme, a čim zaslon
prestane svjetlucati, podesite dan
pomoću tipke m ili n .
Vrijeme i dan su postavljeni kada
prikaz prestane svjetlucati.
Dozivanje spremljenih
programa Ako želite aktivirati spremljene
programe, pritišćite tipku P
odgovarajući broj puta dok se na
zaslonu ne pojavi odgovarajući broj.
Neutralan položaj bez
spremljenih programa je
aktiviran
Pritišćite tipku P dok sa zaslona ne
nestanu svi brojevi programa.

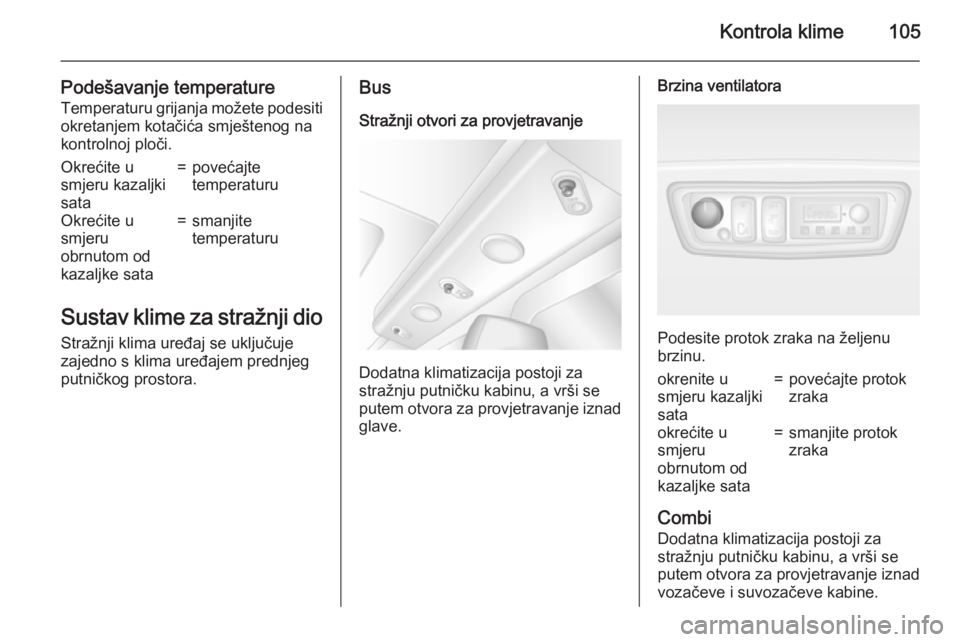

Kontrola klime105
Podešavanje temperatureTemperaturu grijanja možete podesiti
okretanjem kotačića smještenog na
kontrolnoj ploči.Okrećite u
smjeru kazaljki
sata=povećajte
temperaturuOkrećite u
smjeru
obrnutom od
kazaljke sata=smanjite
temperaturu
Sustav klime za stražnji dio
Stražnji klima uređaj se uključuje
zajedno s klima uređajem prednjeg
putničkog prostora.
Bus
Stražnji otvori za provjetravanje
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
glave.
Brzina ventilatora
Podesite protok zraka na željenu
brzinu.
okrenite u
smjeru kazaljki
sata=povećajte protok
zrakaokrećite u
smjeru
obrnutom od
kazaljke sata=smanjite protok
zraka
Combi
Dodatna klimatizacija postoji za
stražnju putničku kabinu, a vrši se
putem otvora za provjetravanje iznad
vozačeve i suvozačeve kabine.

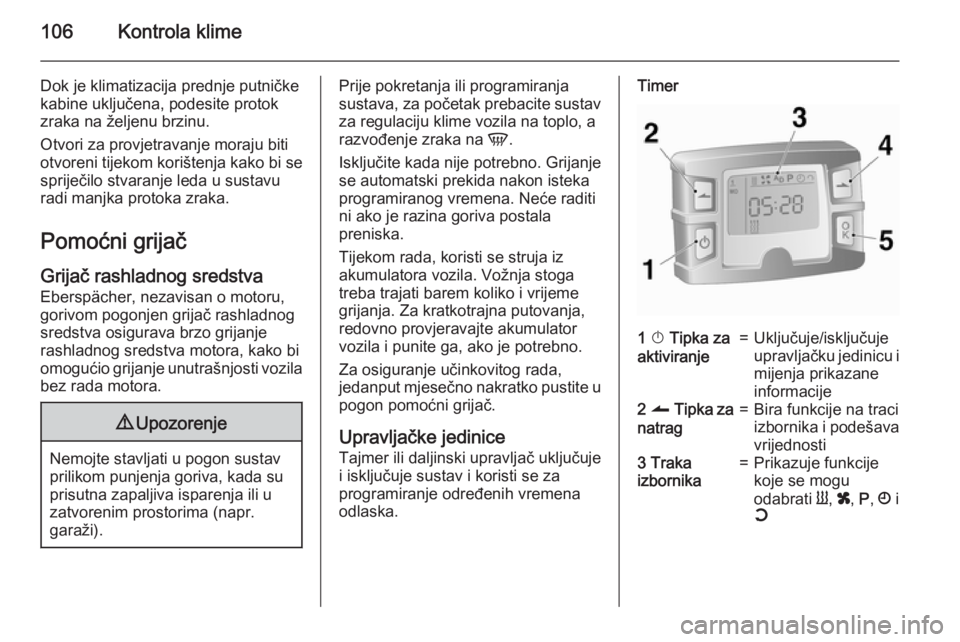

106Kontrola klime
Dok je klimatizacija prednje putničkekabine uključena, podesite protok
zraka na željenu brzinu.
Otvori za provjetravanje moraju biti
otvoreni tijekom korištenja kako bi se
spriječilo stvaranje leda u sustavu
radi manjka protoka zraka.
Pomoćni grijač
Grijač rashladnog sredstva Eberspächer, nezavisan o motoru,
gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila
bez rada motora.9 Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Prije pokretanja ili programiranja
sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo, a
razvođenje zraka na V.
Isključite kada nije potrebno. Grijanje se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga
treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.Timer1 X Tipka za
aktiviranje=Uključuje/isključuje
upravljačku jedinicu i
mijenja prikazane
informacije2 q Tipka za
natrag=Bira funkcije na traci
izbornika i podešava vrijednosti3 Traka
izbornika=Prikazuje funkcije
koje se mogu
odabrati Y, x , P , Ö i
Y

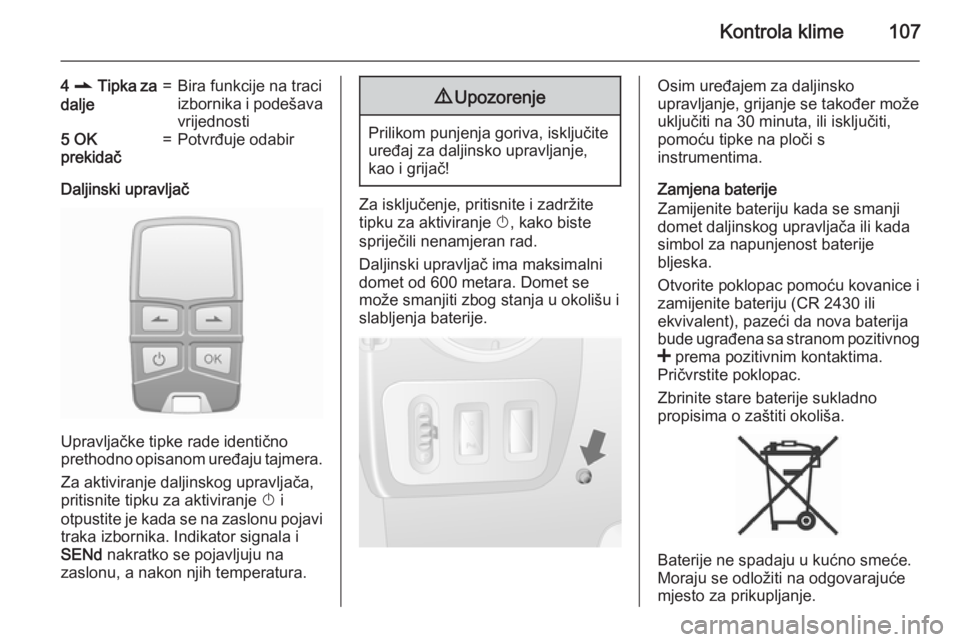

Kontrola klime107
4 r Tipka za
dalje=Bira funkcije na traci
izbornika i podešava vrijednosti5 OK
prekidač=Potvrđuje odabir
Daljinski upravljač
Upravljačke tipke rade identično
prethodno opisanom uređaju tajmera.
Za aktiviranje daljinskog upravljača,
pritisnite tipku za aktiviranje X i
otpustite je kada se na zaslonu pojavi
traka izbornika. Indikator signala i
SENd nakratko se pojavljuju na
zaslonu, a nakon njih temperatura.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Za isključenje, pritisnite i zadržite
tipku za aktiviranje X, kako biste
spriječili nenamjeran rad.
Daljinski upravljač ima maksimalni
domet od 600 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Osim uređajem za daljinsko
upravljanje, grijanje se također može
uključiti na 30 minuta, ili isključiti,
pomoću tipke na ploči s
instrumentima.
Zamjena baterije
Zamijenite bateriju kada se smanji domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac pomoću kovanice i
zamijenite bateriju (CR 2430 ili ekvivalent), pazeći da nova baterija
bude ugrađena sa stranom pozitivnog
< prema pozitivnim kontaktima.
Pričvrstite poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.

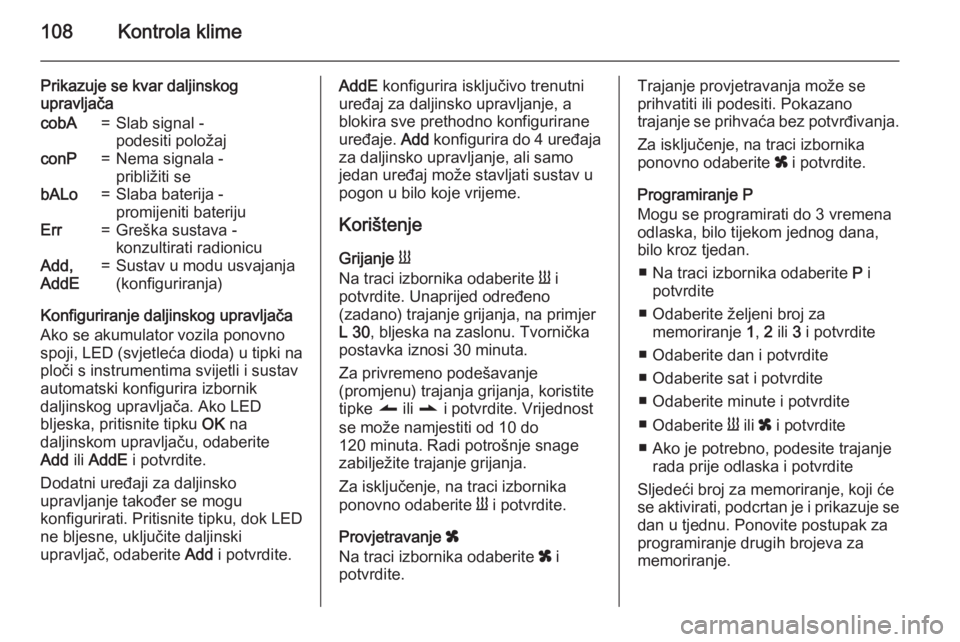

108Kontrola klime
Prikazuje se kvar daljinskog
upravljačacobA=Slab signal -
podesiti položajconP=Nema signala -
približiti sebALo=Slaba baterija -
promijeniti baterijuErr=Greška sustava -
konzultirati radionicuAdd,
AddE=Sustav u modu usvajanja
(konfiguriranja)
Konfiguriranje daljinskog upravljača
Ako se akumulator vozila ponovno spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako LED
bljeska, pritisnite tipku OK na
daljinskom upravljaču, odaberite
Add ili AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do 4 uređaja
za daljinsko upravljanje, ali samo
jedan uređaj može stavljati sustav u
pogon u bilo koje vrijeme.
Korištenje
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite. Unaprijed određeno
(zadano) trajanje grijanja, na primjer
L 30 , bljeska na zaslonu. Tvornička
postavka iznosi 30 minuta.
Za privremeno podešavanje
(promjenu) trajanja grijanja, koristite
tipke q ili r i potvrdite. Vrijednost
se može namjestiti od 10 do
120 minuta. Radi potrošnje snage
zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite Y i potvrdite.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite.Trajanje provjetravanja može se
prihvatiti ili podesiti. Pokazano
trajanje se prihvaća bez potvrđivanja.
Za isključenje, na traci izbornika
ponovno odaberite x i potvrdite.
Programiranje P
Mogu se programirati do 3 vremena
odlaska, bilo tijekom jednog dana,
bilo kroz tjedan.
■ Na traci izbornika odaberite P i
potvrdite
■ Odaberite željeni broj za memoriranje 1, 2 ili 3 i potvrdite
■ Odaberite dan i potvrdite
■ Odaberite sat i potvrdite
■ Odaberite minute i potvrdite
■ Odaberite Y ili x i potvrdite
■ Ako je potrebno, podesite trajanje rada prije odlaska i potvrdite
Sljedeći broj za memoriranje, koji će
se aktivirati, podcrtan je i prikazuje se dan u tjednu. Ponovite postupak za
programiranje drugih brojeva za
memoriranje.

Kontrola klime109
Pritiskom na tipku X tijekom
postupka prekinut će se
programiranje, bez spremanja
programiranih podešenja.
Za brisanje podešenih (memoriranih)
vremena odlaska, slijedite korake za
programiranje, sve dok simbol za
grijanje Y ne bljesne. Pritisnite tipku
q ili r , dok se na zaslonu ne pojavi
oFF i potvrdite.
Grijanje se automatski prekida
5 minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav se
pokreće automatski između 5 i
60 minuta prije programiranog
vremena odlaska.
Podesite dan u tjednu, vrijeme
početka i trajanje grijanja Ö
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.■ Odaberite Ö i potvrdite
■ Odaberite dan u tjednu i potvrdite
■ Promijenite sate i potvrdite
■ Promijenite minute i potvrdite
■ Promijenite zadano trajanje grijanja
i potvrdite
Razina grijanja Y
Željena razina grijanja za
programirana vremena odlaska može
se namjestiti na ECO ili HIGH.
Odaberite Y i potvrdite. ECO ili
HIGH bljeska na zaslonu. Namjestite
pomoću tipke q ili r i potvrdite.Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Kada je hlađenje uključeno, najmanje jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
smrzne zbog nedovoljnog protoka
zraka.
Središnji otvori za
provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.

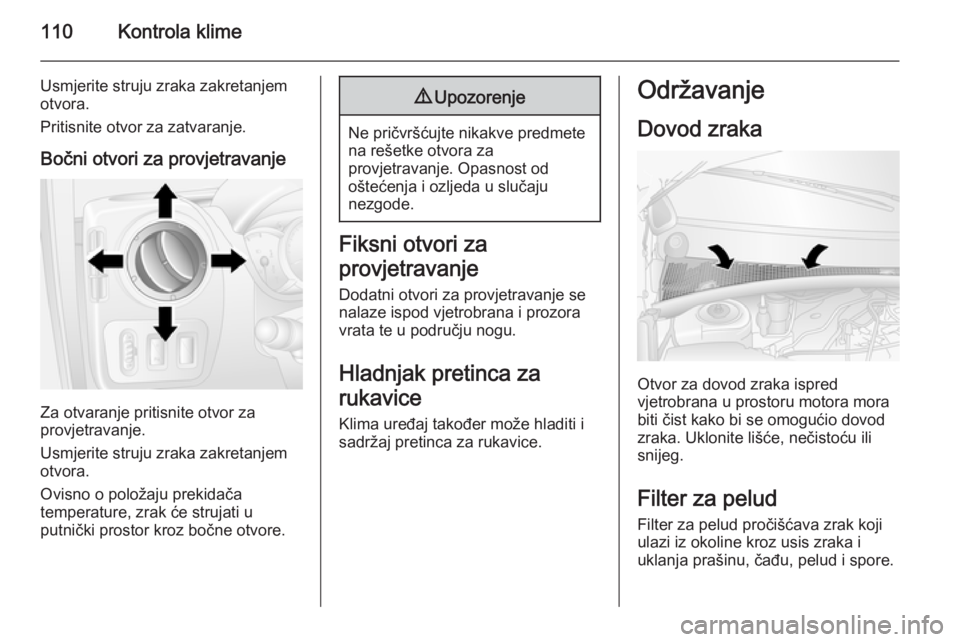

110Kontrola klime
Usmjerite struju zraka zakretanjem
otvora.
Pritisnite otvor za zatvaranje.
Bočni otvori za provjetravanje
Za otvaranje pritisnite otvor za
provjetravanje.
Usmjerite struju zraka zakretanjem
otvora.
Ovisno o položaju prekidača
temperature, zrak će strujati u
putnički prostor kroz bočne otvore.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.
Hladnjak pretinca za rukavice Klima uređaj također može hladiti i
sadržaj pretinca za rukavice.
Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filter za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
