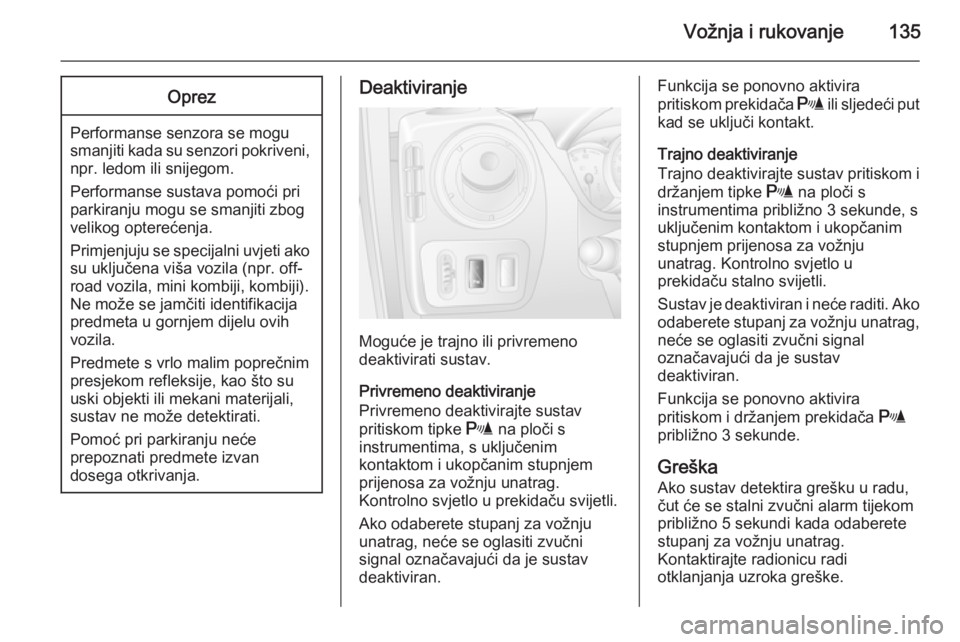

Vožnja i rukovanje135Oprez
Performanse senzora se mogu
smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbogvelikog opterećenja.
Primjenjuju se specijalni uvjeti ako su uključena viša vozila (npr. off-
road vozila, mini kombiji, kombiji).
Ne može se jamčiti identifikacija
predmeta u gornjem dijelu ovih
vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
uski objekti ili mekani materijali,
sustav ne može detektirati.
Pomoć pri parkiranju neće
prepoznati predmete izvan
dosega otkrivanja.
Deaktiviranje
Moguće je trajno ili privremeno
deaktivirati sustav.
Privremeno deaktiviranje
Privremeno deaktivirajte sustav
pritiskom tipke r na ploči s
instrumentima, s uključenim
kontaktom i ukopčanim stupnjem
prijenosa za vožnju unatrag.
Kontrolno svjetlo u prekidaču svijetli.
Ako odaberete stupanj za vožnju
unatrag, neće se oglasiti zvučni
signal označavajući da je sustav
deaktiviran.
Funkcija se ponovno aktivira
pritiskom prekidača r ili sljedeći put
kad se uključi kontakt.
Trajno deaktiviranje
Trajno deaktivirajte sustav pritiskom i držanjem tipke r na ploči s
instrumentima približno 3 sekunde, s
uključenim kontaktom i ukopčanim
stupnjem prijenosa za vožnju
unatrag. Kontrolno svjetlo u
prekidaču stalno svijetli.
Sustav je deaktiviran i neće raditi. Ako
odaberete stupanj za vožnju unatrag, neće se oglasiti zvučni signal
označavajući da je sustav
deaktiviran.
Funkcija se ponovno aktivira
pritiskom i držanjem prekidača r
približno 3 sekunde.
Greška Ako sustav detektira grešku u radu,
čut će se stalni zvučni alarm tijekom
približno 5 sekundi kada odaberete
stupanj za vožnju unatrag.
Kontaktirajte radionicu radi
otklanjanja uzroka greške.

136Vožnja i rukovanjeOprez
Prilikom vožnje unatrag, prostor
mora biti bez prepreka koje mogu
udariti u podvozje vozila.
Udarac u stražnju osovinu, koji
možda nije vidljiv, može
prouzročiti nekarakteristične
promjene u upravljanju vozilom. U slučaju takvog udarca,
kontaktirajte radionicu.
Kamera okrenuta prema
natrag
Kamera je obično ugrađena ispod
okvira registarske pločice, a zaslon
postavljen na suvozačev štitnik od
sunca.
Funkcionalnost
Kamera okrenuta prema natrag
omogućava vozaču pregled stražnjeg dijela vozila na zaslonu prilikom
vožnje unazad.
Sustav kamere možete uključiti ili
isključiti pomoću tipke Start / Stop
koja se nalazi na desnoj strani
zaslona.
Preostale tipke na zaslonu
omogućavaju korisniku biranje izvora
AV1 ili AV2, te podešavanje svjetline
i kontrasta na zaslonu.
Da bi vidljivost bila optimalna, kamera
okrenuta prema natrag ne smije biti
prekrivena prljavštinom, snijegom ili ledom.9 Upozorenje
Sustav služi kao pomoć pri vožnji
unazad i ne može zamijeniti
vozača i njegov vid.
Ne podliježite iskušenju i ne
izlažite se opasnosti pri vožnji
unazad.
Nedovoljna pažnja pri vožnji
unazad može dovesti do
oštećenja vozila, ozljede ili
smrtnog slučaja. Uvijek provjerite
stanje u okolini i retrovizore te
pogledajte preko ramena prije
kretanja unazad.
Sustavi za pomoć vozaču ne
oslobađaju vozača od pune
odgovornosti za rad vozila.

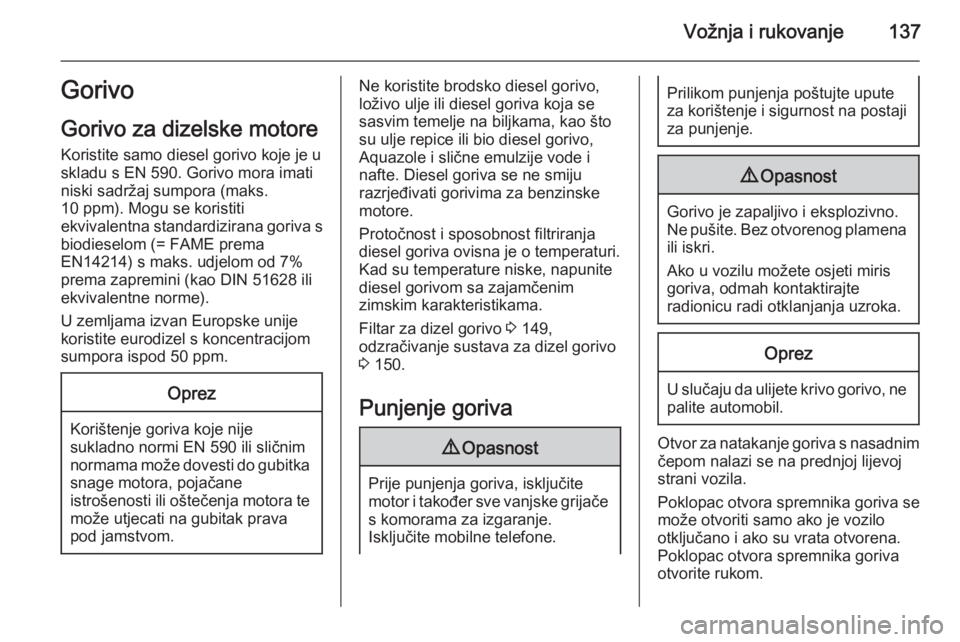

Vožnja i rukovanje137Gorivo
Gorivo za dizelske motore Koristite samo diesel gorivo koje je u
skladu s EN 590. Gorivo mora imati
niski sadržaj sumpora (maks.
10 ppm). Mogu se koristiti
ekvivalentna standardizirana goriva s biodieselom (= FAME prema
EN14214) s maks. udjelom od 7%
prema zapremini (kao DIN 51628 ili ekvivalentne norme).
U zemljama izvan Europske unije
koristite eurodizel s koncentracijom
sumpora ispod 50 ppm.Oprez
Korištenje goriva koje nije sukladno normi EN 590 ili sličnim
normama može dovesti do gubitka snage motora, pojačane
istrošenosti ili oštečenja motora te
može utjecati na gubitak prava
pod jamstvom.
Ne koristite brodsko diesel gorivo,
loživo ulje ili diesel goriva koja se
sasvim temelje na biljkama, kao što
su ulje repice ili bio diesel gorivo,
Aquazole i slične emulzije vode i
nafte. Diesel goriva se ne smiju
razrjeđivati gorivima za benzinske
motore.
Protočnost i sposobnost filtriranja
diesel goriva ovisna je o temperaturi.
Kad su temperature niske, napunite
diesel gorivom sa zajamčenim
zimskim karakteristikama.
Filtar za dizel gorivo 3 149,
odzračivanje sustava za dizel gorivo
3 150.
Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
motor i također sve vanjske grijače s komorama za izgaranje.
Isključite mobilne telefone.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za natakanje goriva s nasadnim
čepom nalazi se na prednjoj lijevoj
strani vozila.
Poklopac otvora spremnika goriva se
može otvoriti samo ako je vozilo
otključano i ako su vrata otvorena.
Poklopac otvora spremnika goriva
otvorite rukom.

138Vožnja i rukovanje
Izvadite čep otvora spremnika za
gorivo okretanjem suprotno od
kazaljke na satu.
Čep otvora spremnika goriva se može zakačiti na kuku na poklopcu
spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog isključivanja
možete doliti još najviše dvije doze
goriva.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Kada je punjenje završeno, vratite
čep otvora za gorivo i zakrenite ga u
smjeru kazaljki na satu.
Zatvorite vratašca otvora za punjenje goriva.
Čep spremnika goriva Koristite samo originalne poklopce
filtera goriva. Vozila s diesel motorima
imaju specijalan čep spremnika
goriva.
Potrošnja goriva - CO 2
emisija
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Opće napomene
Službena potrošnja goriva i navedene specifične vrijednosti emisije CO 2
odnose se na osnovni model za EU
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
715/2007 692/2008 A, uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Ove podatke ne treba smatrati
garantiranim vrijednostima za stvarnu
potrošnju određenog vozila. Dodatna
oprema može uzrokovati neznatno
veću potrošnju i vrijednosti CO 2 od
navedenih. Nadalje, potrošnja goriva
ovisi o osobnom stilu vožnje kao i o
uvjetima na cesti.

Vožnja i rukovanje139Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo.
Naknadnu ugradnju opreme za vuču
povjerite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Vozne karakteristike i
savjeti za vožnju
U slučaju prikolica s kočnicama,
zakačite uže kočnice za slučaj
otrgnuća.
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke. Za prikolice s niskom voznom
stabilnosti se preporuča korištenje
stabilizatora.
Ne smije se prekoračiti maksimalna
brzina od 80 km/h, čak i u zemljama
gdje su dozvoljene veće brzine.U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 206.
Vuča prikolice Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12%.Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10% za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8%
npr. autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 187.
Vertikalno opterećenje
priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču naznačeno je na pločici opreme za vuču i u
dokumentima vozila. Uvijek

140Vožnja i rukovanje
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.
U slučaju opterećenja prikolice od 1200 kg ili većeg, vertikalno
opterećenje kuke ne smije biti manje
od 50 kg.
Opterećenje stražnje osovine Kada je prikolica priključena i kad je
vozilo potpuno opterećeno
(uključujući sve putnike), dopušteno
opterećenje stražnje osovine
(pogledajte u dokumentima vozila ili
na identifikacijskoj pločici) ne smije
biti prekoračeno.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Zvučno upozorenje opreme za
vuču
Za vozila opremljena opremom za
vuču, kada su spojena s prikolicom
ton zvučnog upozorenja se mijenja
prilikom korištenja pokazivača
smjera.
Ton zvučnog upozorenja će se
promijeniti ako je pokazivač smjera
na prikolici ili vučnom vozilu
neispravan.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice (TSA) je funkcija programa elektroničke
stabilnosti (ESP) 3 129.Dodatne funkcije
Prijenosnik snage
Aktiviranje
Za uključivanje prijenosnika snage
dok je vozilo zaustavljeno, a motor
radi u slobodnom hodu:
■ Ručicu mjenjača stavite u neutralni
položaj (vozila s automatiziranim
ručnim mjenjačem: ručica birača u
položaju N).
■ Pritisnite papučicu spojke.

Vožnja i rukovanje141

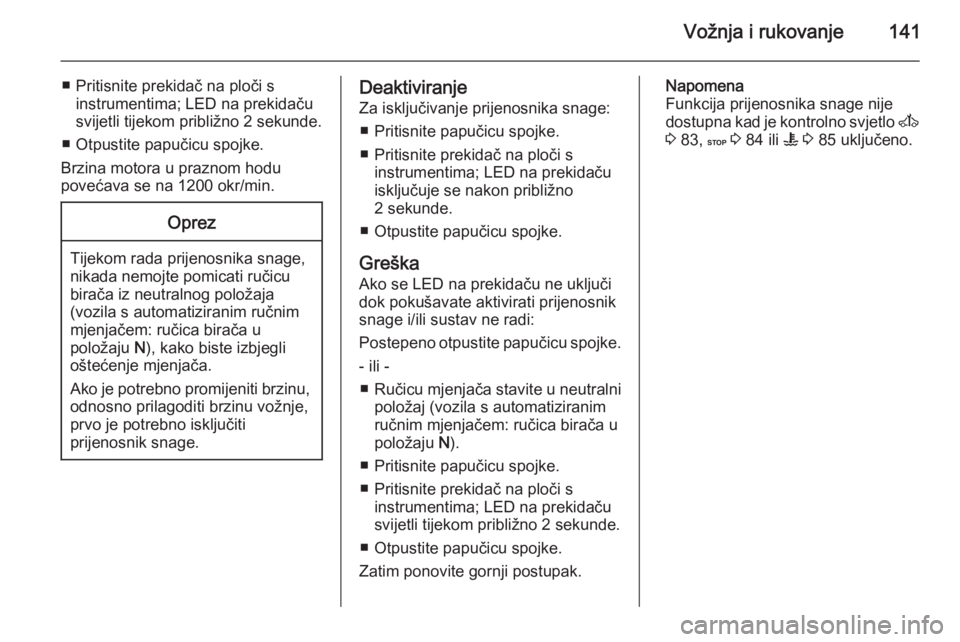

■ Pritisnite prekidač na ploči sinstrumentima; LED na prekidaču
svijetli tijekom približno 2 sekunde.
■ Otpustite papučicu spojke.
Brzina motora u praznom hodu
povećava se na 1200 okr/min.Oprez
Tijekom rada prijenosnika snage,
nikada nemojte pomicati ručicu
birača iz neutralnog položaja
(vozila s automatiziranim ručnim
mjenjačem: ručica birača u
položaju N), kako biste izbjegli
oštećenje mjenjača.
Ako je potrebno promijeniti brzinu,
odnosno prilagoditi brzinu vožnje,
prvo je potrebno isključiti
prijenosnik snage.
Deaktiviranje
Za isključivanje prijenosnika snage:
■ Pritisnite papučicu spojke.
■ Pritisnite prekidač na ploči s instrumentima; LED na prekidaču
isključuje se nakon približno
2 sekunde.
■ Otpustite papučicu spojke.
Greška Ako se LED na prekidaču ne uključidok pokušavate aktivirati prijenosnik
snage i/ili sustav ne radi:
Postepeno otpustite papučicu spojke. - ili - ■ Ručicu mjenjača stavite u neutralni
položaj (vozila s automatiziranim
ručnim mjenjačem: ručica birača u
položaju N).
■ Pritisnite papučicu spojke.
■ Pritisnite prekidač na ploči s instrumentima; LED na prekidaču
svijetli tijekom približno 2 sekunde.
■ Otpustite papučicu spojke.
Zatim ponovite gornji postupak.Napomena
Funkcija prijenosnika snage nije
dostupna kad je kontrolno svjetlo A
3 83, C 3 84 ili W 3 85 uključeno.

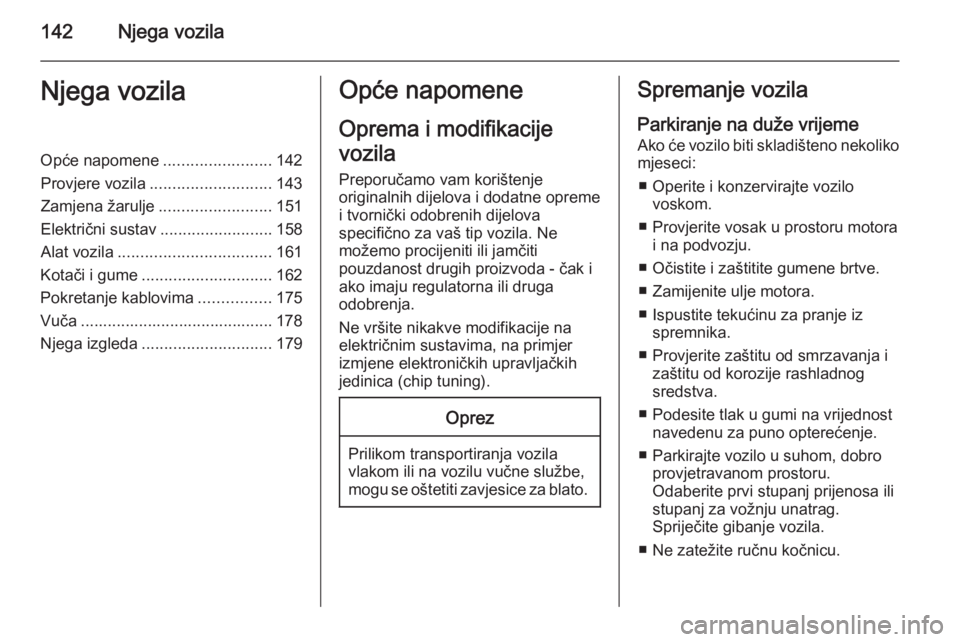

142Njega vozilaNjega vozilaOpće napomene........................142
Provjere vozila ........................... 143
Zamjena žarulje .........................151
Električni sustav .........................158
Alat vozila .................................. 161
Kotači i gume ............................. 162
Pokretanje kablovima ................175
Vuča ........................................... 178
Njega izgleda ............................. 179Opće napomene
Oprema i modifikacije
vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve modifikacije na
električnim sustavima, na primjer
izmjene elektroničkih upravljačkih jedinica (chip tuning).Oprez
Prilikom transportiranja vozilavlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će vozilo biti skladišteno nekoliko
mjeseci:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motora i na podvozju.
■ Očistite i zaštitite gumene brtve.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite zaštitu od smrzavanja i zaštitu od korozije rashladnog
sredstva.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
Spriječite gibanje vozila.
■ Ne zatežite ručnu kočnicu.
