Page 193 of 241
Soins du véhicule191
N°Circuit électrique01Réserve02Réserve03Lève-vitres électriques avant04Lève-vitres électriques arrière05Mode Logistique06Réserve07Réserve08Réserve
Boîte à fusibles du coffre
Située sur le côté gauche du compar‐timent arrière.
Pour accéder aux fusibles, déposer le
couvercle.Mini-fusiblesN°Circuit électrique1Siège, soutien lombaire, conduc‐ teur2Siège, soutien lombaire,
passager3Amplificateur4Prise de remorque5Transmission intégrale.6Réserve7Système GPL8Réserve9Réserve10Réserve11Module de commande de
remorque12Réserve13Volant chauffé14Prise de remorque

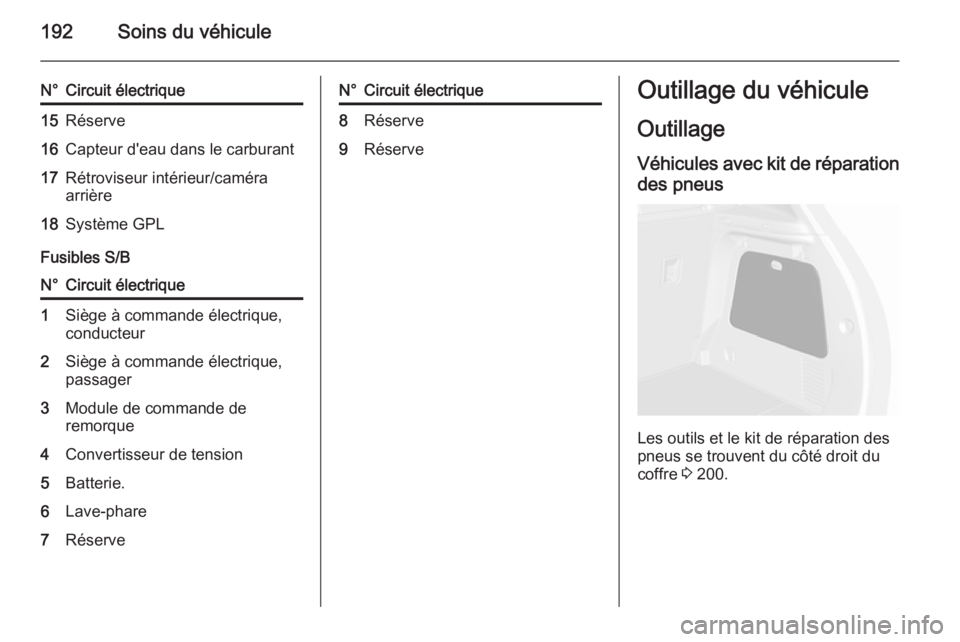

Page 194 of 241
192Soins du véhicule
N°Circuit électrique15Réserve16Capteur d'eau dans le carburant17Rétroviseur intérieur/caméra
arrière18Système GPL
Fusibles S/B
N°Circuit électrique1Siège à commande électrique,
conducteur2Siège à commande électrique,
passager3Module de commande de
remorque4Convertisseur de tension5Batterie.6Lave-phare7RéserveN°Circuit électrique8Réserve9RéserveOutillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Les outils et le kit de réparation des
pneus se trouvent du côté droit du
coffre 3 200.
Page 195 of 241

Soins du véhicule193
Véhicules avec roue de secours
Le cric et les outils se trouvent dans
un compartiment de rangement au-
dessus de la roue de secours dans le
coffre.
Changement d'une roue 3 203, roue
de secours 3 206.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus Les pneus de dimension 195/70 R16
et 215/60 R17 ne peuvent être utilisés qu'en pneus d'hiver.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
La taille de pneu 195/70 R16 est uni‐
quement adaptée comme pneu d'hi‐
ver.
Désignations des pneus
par exemple 215/60 R 16 95 H215=largeur des pneus, mm60=rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R=type de carcasse : RadialeRF=type : RunFlat16=diamètre des jantes, en pou‐
ces95=indice de capacité de charge
par exemple : 95 correspond à 690 kgH=indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/h
Page 196 of 241

194Soins du véhicule
V=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 229.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le ca‐
dre de porte gauche ou droit indique l'équipement pneumatique d'origine
du véhicule et les pressions de gon‐
flage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 224.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 229.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Page 197 of 241

Soins du véhicule195
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Système de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus (TPMS) surveille
la pression des quatre pneus une fois
par minute quand la vitesse du
véhicule dépasse une certaine limite.
Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du Centre d'informations du conduc‐
teur (DIC).
Le menu peut être sélectionné à l'aide des boutons sur la manette des cli‐gnotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Page 198 of 241

196Soins du véhicule
Tourner la molette pour sélectionner
le système de surveillance de la pres‐ sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le DIC.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 92.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 229.
Si
w clignote pendant
60-90 secondes puis s'allume en per‐
manence, il y a une défaillance dans
le système. Prendre contact avec un
atelier.
Après avoir gonflé les pneus, il se
peut que vous deviez rouler un peu
pour mettre à jour les valeurs de pres‐ sion des pneus dans le DIC. Pendant
tout ce temps, le symbole w s'allu‐
mer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐ tants de conduite, cela peut être une
indication qu'une chute de la pression des pneus est éminente. Vérifier la
pression des pneus.
Messages du véhicule 3 100.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐
tact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.Une roue de secours temporaire n'est pas équipée de capteurs de pression. Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces roues. Le témoin w
s'allume. Le système reste opération‐
nel pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus doi‐ vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser,
remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser, remplacer l'intégralité du corps
de valve.
Page 199 of 241

Soins du véhicule197
État de charge du véhiculeRégler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 229, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du DIC, Menu
informations véhicule 3 94.
Sélectionner :
■ Léger pour une pression de confort
jusqu'à 3 personnes
■ Eco pour une pression Eco jusqu'à
3 personnes
■ Max pour une pleine charge
Processus d'appariement de
capteur TPMS
Chaque capteur TPMS comporte un
code d'identification unique. Le code
d'identification doit être apparié à une nouvelle position de pneu/roue aprèsune permutation des pneus ou un
échange du jeu de pneu complet et si
un ou plusieurs capteurs TPMS ont
été remplacés. Le processus d'appa‐
riement de capteur TPMS doit égale‐
ment être effectué après avoir rem‐
placé une roue de secours par un
pneu de route contenant le capteur
TPMS.
Le témoin de dysfonctionnement et le message ou le code d'avertissement
doivent disparaître lors du cycle d'al‐
lumage suivant. Les capteurs sont
appariés aux positions de pneu/roue
au moyen d'un outil de réapprentis‐
sage de TPMS, dans l'ordre suivant :
pneu avant gauche, pneu avant droit,
pneu arrière droit et arrière gauche.
Consulter l'atelier pour un service ou
pour acheter un outil de réapprentis‐
sage. Il faut deux minutes pour appa‐
rier la première position de pneu/roueet cinq minutes au total pour apparier
les quatre positions de pneu/roue. Si
cela dure plus longtemps, le proces‐
sus de correspondance s'arrête et
doit être redémarré.
Processus d'appariement de capteur
TPMS :
1. Serrer le frein de stationnement ; sur les véhicules à boîte automa‐
tique, placer le levier sélecteur sur P .
2. Mettez le contact.
3. Presser MENU sur la manette de
clignotants pour sélectionner Menu informations véhicule sur le
centre d'informations du conduc‐
teur (DIC).
4. Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
5. Appuyer sur le bouton SET/CLR
pour lancer le processus d'appa‐
riement de capteur. Un message
demandant d'accepter le proces‐
sus doit s'afficher.
Page 200 of 241

198Soins du véhicule
6. Appuyer à nouveau sur le boutonSET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
7. Commencer par le pneu avant gauche.
8. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Ensuite, appuyer sur le bouton pour activer le cap‐
teur TPMS. Un signal de l'avertis‐ seur sonore confirme que le coded'identification du capteur corres‐
pond à cette position du pneu et
de la roue.
9. Passer au pneu avant du côté droit et répéter la procédure de
l'étape 8.
10. Passer au pneu arrière du côté droit et répéter la procédure de
l'étape 8.
11. Passer au pneu arrière du côté gauche et répéter la procédure del'étape 8. L'avertisseur sonore re‐
tentit deux fois pour indiquer que le code d'identification du capteura été apparié au pneu arrière du
côté conducteur et que le proces‐ sus d'appariement des capteurs
du système TPMS n'est plus actif.
12. Couper le contact.
13. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette de
pression des pneus.
14. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 94.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.
La valeur de la pression de gonflage
affichée au DIC indique la pression de gonflage réelle. Il est dès lors impor‐
tant de vérifier la pression de gon‐
flage quand les pneus sont froids.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐
commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
