2015.5 OPEL MOKKA Manuel d'utilisation (in French)

Conduite et utilisation151
En plus, r s'allume ou un message
du véhicule est affiché sur le centre
d'informations du conducteur (DIC) si une défaillance due à des conditions
temporaires, telles que de la neige re‐
couvrant les capteurs, est détectée.
Messages du véhicule 3 100.
Remarques importantes
concernant les aides au
stationnement9 Attention
Dans certaines circonstances, les
différentes surfaces réflectives
d'objets ou de vêtements ainsi que des sources externes de parasites
peuvent empêcher la détection
correcte d'obstacles.
Une attention particulière doit être accordée aux obstacles bas qui
peuvent endommager la partie in‐
férieure du pare-chocs. Si de tels
obstacles quittent la zone de dé‐
tection des capteurs durant l'ap‐
proche du véhicule, un signal so‐
nore continu retentira.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Le capteur pourrait détecter un objet
fictif (écho parasite) causé par des
parasites externes acoustiques ou
mécaniques.
Remarque
L'aide au stationnement est désacti‐ vée lorsque le système de porte-
vélo est utilisé et ouvert.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.

152Conduite et utilisation9Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.
En raison de la position haute de la
caméra, le pare-chocs peut être vu
sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est li‐
mitée. La distance de l'image qui s'af‐ fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.

Conduite et utilisation153
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage
d'informations. Personnalisation du
véhicule 3 106.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐ nement.
Réglages d'affichage
Navi 650 /Navi 950 : la luminosité peut
être réglée en appuyant puis en tour‐ nant la bague extérieure du bouton
multifonction.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est
dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 106.
Défaillance Les messages de défaillance sont af‐
fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ La zone alentour est sombre.
■ Le soleil ou le faisceau des phares se reflète directement dans la len‐
tille de la caméra.
■ Du gel, de la neige, de la boue ou tout autre matériau recouvre la len‐tille de la caméra. Nettoyer la len‐tille, la rincer à l'eau et l'essuyer
avec un chiffon doux.
■ Le hayon n'est pas correctement fermé.
■ L'arrière du véhicule est accidenté.
■ Il y a des changements de tempé‐ rature extrêmes.
Assistant pour les
panneaux de signalisation
FonctionnementL'assistant de détection des pan‐
neaux routiers détecte des panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur (DIC).

154Conduite et utilisation
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;
■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
Commençant et finissant par :
■ autoroutes ;
■ routes pour automobiles / à accès réglementé ;
■ zones résidentielles / de rencontre.Ajout de panneaux
■ informations complémentaires des panneaux de signalisation ;
■ restriction d'emploi d'une remor‐ que ;
■ chaussée glissante ;
■ chaussée verglacée ;
■ flèches directionnelles.
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur (DIC) jusqu'à ce
que le prochain panneau de limitation
de vitesse ou le panneau de fin de li‐
mitation de vitesse soit détecté ou
après un dépassement de temps im‐
parti de panneau.
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.

Conduite et utilisation155
Un point d'exclamation dans un cadre
indique qu'il y a un panneau ajouté
détecté que le système n'a pas pu re‐
connaître.
Le système est actif jusqu'à une vi‐
tesse de 200 km/h en fonction des
conditions d'éclairage. La nuit, le sys‐ tème est actif jusqu'à une vitesse de
160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page des panneaux
routiers sera effacé. La prochaine in‐
dication de vitesse reconnue sera af‐
fichée.Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers du centre d'informations du
conducteur (DIC), en sélectionnant
avec la roue moletée de la manette
des clignotants 3 94.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur (DIC) et
que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐ fiché.
Après que la page de panneaux rou‐
tiers a été effacée par le système, le
symbole suivant est affiché :
Le contenu de la page des panneaux routiers est également effacé en rou‐
lant quand le bouton SET/CLR de la
manette des clignotants est enfoncé
pendant un temps plus long.

156Conduite et utilisation

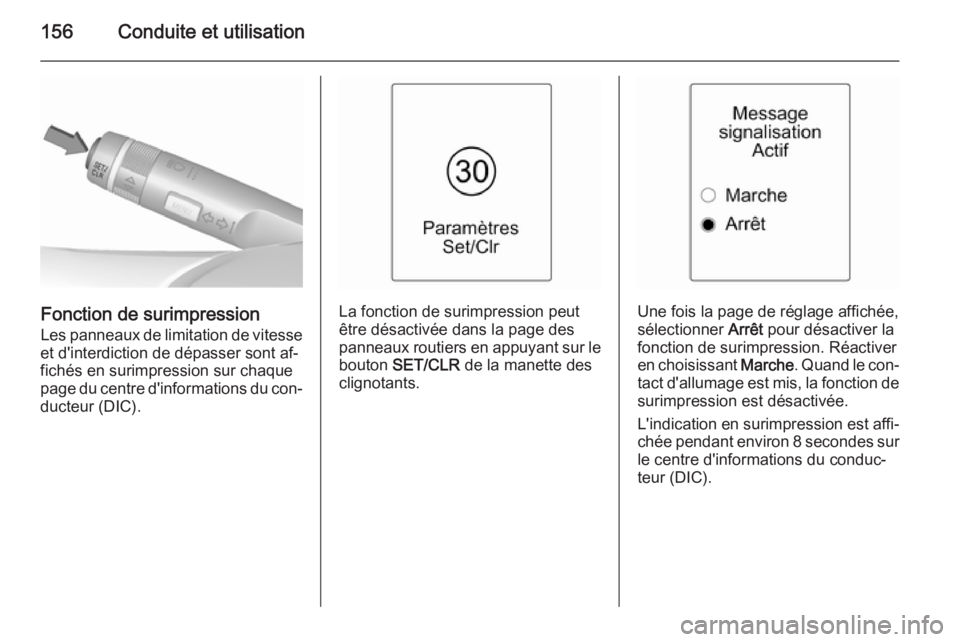

Fonction de surimpressionLes panneaux de limitation de vitesse
et d'interdiction de dépasser sont af‐ fichés en surimpression sur chaque
page du centre d'informations du con‐ ducteur (DIC).La fonction de surimpression peut
être désactivée dans la page des
panneaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.Une fois la page de réglage affichée,
sélectionner Arrêt pour désactiver la
fonction de surimpression. Réactiver en choisissant Marche. Quand le con‐
tact d'allumage est mis, la fonction de
surimpression est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes sur
le centre d'informations du conduc‐
teur (DIC).

Conduite et utilisation157
DéfaillanceL'assistant de détection des pan‐
neaux routiers peut ne pas fonction‐
ner correctement quand :
■ La zone de pare-brise où la caméra
avant est placée n'est pas propre.
■ Les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables.
■ Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage.
■ Les panneaux routiers sont mal in‐ stallés ou sont endommagés.
■ Les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers (Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à reconnaître cer‐ tains signaux routiers dans une
plage de vitesse donnée. Ne pas
ignorer les signaux routiers qui ne sont pas affichés par le système.
Le système ne reconnaît pas d'au‐
tres panneaux routiers qui ceux
instaurent une limite de vitesse ou
qui y mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un style
de conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide à la conduite
ne relèvent pas le conducteur de
la pleine responsabilité du fonc‐
tionnement du véhicule.
Avertissement de
franchissement de ligne Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐
méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
■ pas de manœuvre des clignotants ;
■ pas d'actionnement de la pédale de
frein ;
■ pas d'actionnement actif de l'accé‐ lérateur ou prise de vitesse ;
■ pas de manœuvre active du volant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.

158Conduite et utilisation
Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur ). La LED allumée dans le
bouton indique que le système est ac‐ tivé. Quand le témoin ) du combiné
d'instruments s'allume en vert, le sys‐ tème est prêt à fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en ap‐
puyant sur ), la LED du bouton
s'éteint.
Le système ne fonctionne pas à des
vitesses inférieures à 56 km/h.
Défaillance
Le système d'avertissement de fran‐
chissement de ligne peut ne pas fonc‐ tionner correctement si :
■ le pare-brise n'est pas propre ;
■ les conditions météorologiques sont mauvaises, comme des fortes
pluies, de la neige, une exposition
directe au soleil, des ombres.
Le système ne peut pas fonctionner
quand aucun marquage au sol des
bandes de circulation n'est détecté.
