2015.5 OPEL MOKKA Manuel d'utilisation (in French)

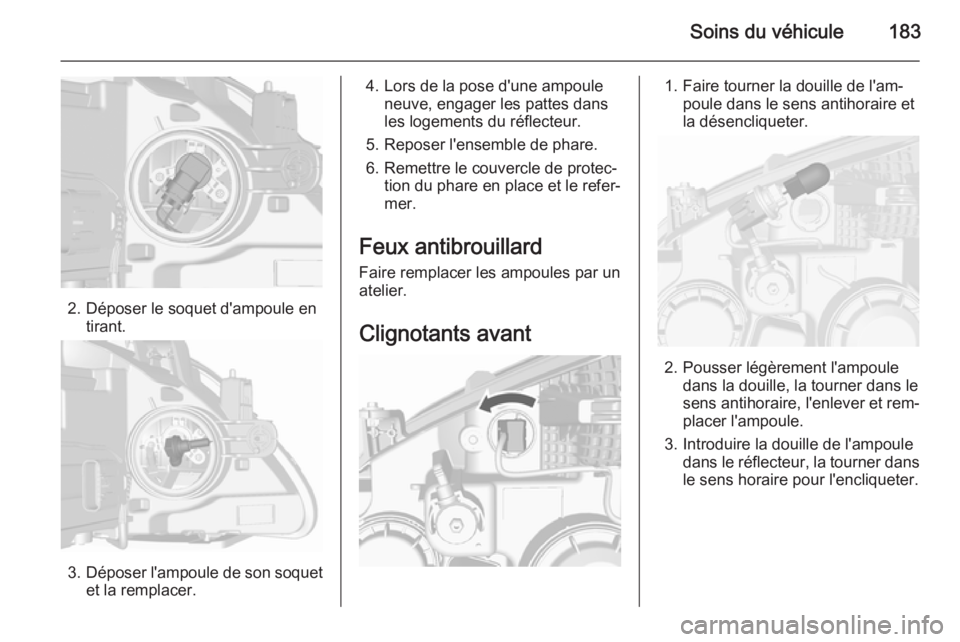

Soins du véhicule183
2. Déposer le soquet d'ampoule entirant.
3.Déposer l'ampoule de son soquet
et la remplacer.
4. Lors de la pose d'une ampoule neuve, engager les pattes dans
les logements du réflecteur.
5. Reposer l'ensemble de phare. 6. Remettre le couvercle de protec‐ tion du phare en place et le refer‐mer.
Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Clignotants avant1. Faire tourner la douille de l'am‐ poule dans le sens antihoraire et
la désencliqueter.
2. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule.
3. Introduire la douille de l'ampoule dans le réflecteur, la tourner dansle sens horaire pour l'encliqueter.

184Soins du véhiculeFeux arrièreCôté gauche
1. Déposer les deux couvercles et dévisser les vis. Déposer le pan‐
neau.
2. Enlever le cache.
Côté droit
1. Retirer la porte du compartiment de rangement et le kit de répara‐
tion des pneus.
2. Enlever le cache.

Soins du véhicule185
3. Feu arrière/stop (1)Clignotant (2)
Feu de recul (3)
4. Enlever le support d'ampoule. Dé‐
poser l'ampoule et la remplacer.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière. Poser
l'ensemble de feu arrière dans la
carrosserie et serrer. Fermer les
couvercles et les encliqueter.
6. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux
Si les feux ne fonctionnent pas, les
faire vérifier par un atelier.
Troisième feu stop
Si le troisième feu stop ne fonctionne pas, le faire vérifier par un atelier.

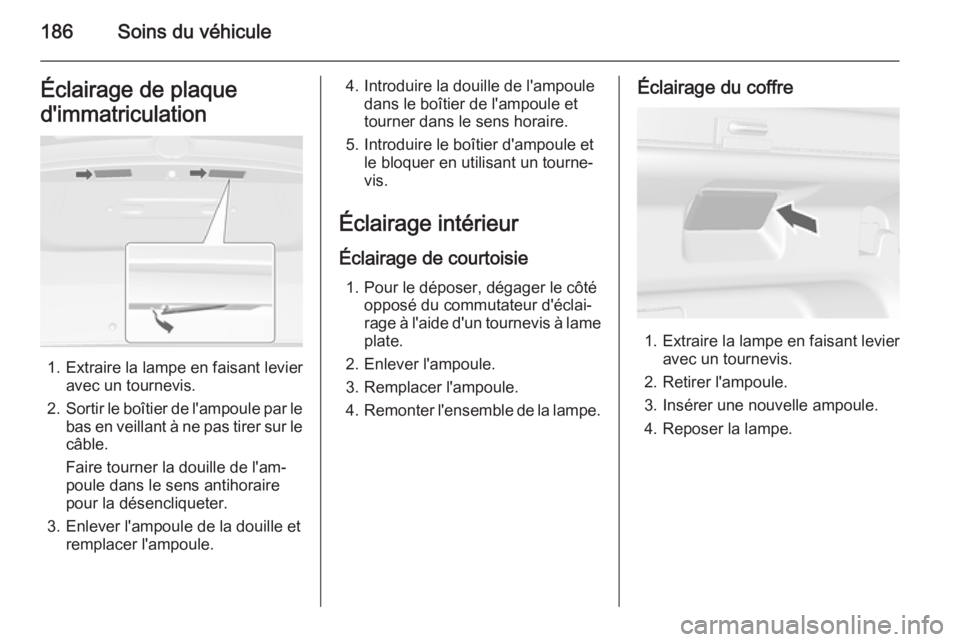

186Soins du véhiculeÉclairage de plaque
d'immatriculation
1. Extraire la lampe en faisant levier avec un tournevis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Enlever l'ampoule de la douille et remplacer l'ampoule.
4. Introduire la douille de l'ampouledans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Éclairage intérieur
Éclairage de courtoisie 1. Pour le déposer, dégager le côté opposé du commutateur d'éclai‐
rage à l'aide d'un tournevis à lame plate.
2. Enlever l'ampoule. 3. Remplacer l'ampoule.
4. Remonter l'ensemble de la lampe.Éclairage du coffre
1. Extraire la lampe en faisant levier
avec un tournevis.
2. Retirer l'ampoule.
3. Insérer une nouvelle ampoule.
4. Reposer la lampe.

Soins du véhicule187Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Certains fusibles principaux se trou‐ vent dans une boîte au-dessus de laborne positive de la batterie. Si né‐
cessaire, les faire remplacer par un atelier.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fu‐
sibles, se reporter à l'étiquette appo‐ sée sur la boîte à fusibles.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.
Placer l'extracteur de fusible sur les
différents types de fusibles, par le
haut ou par le côté, et retirer le fusible.Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve dans le
compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.

188Soins du véhicule
Mini-fusibles
N°Circuit électrique1Toit ouvrant2Rétroviseurs extérieurs3–4–5Module de commande électro‐
nique des freins6Capteur de batterie intelligente7–8Module de commande de trans‐
mission9–10Réglage de niveau des phares11Essuie-glace de lunette arrière12Lunette arrière chauffante13Actionneur de phare (côté
gauche)14Rétroviseurs extérieurs chauf‐
fantsN°Circuit électrique15–16Chauffage de siège17Module de commande de trans‐
mission18Module de commande du moteur19Pompe à carburant20–21Ventilateur de refroidissement22–23Bobine d'allumage/module de
commande du moteur24Pompe de lave-glace25Actionneur de phare (côté droit)26Module de commande du moteur27–28Module de commande du moteur29Module de commande du moteur

Soins du véhicule189
N°Circuit électrique30Système d'échappement31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Système de climatisation36Feu antibrouillard avant
Fusibles J-cases
N°Circuit électrique1Module de commande électro‐
nique des freins2Essuie-glace avant3Ventilateur de refroidissement4Borne d'alimentation de boîte à
fusibles du tableau de bord5–6Chauffage de carburant7–N°Circuit électrique8Ventilateur de refroidissement9Ventilateur de refroidissement10Module de commande du
moteur/bougie de préchauffage11Démarreur
Boîte à fusibles du tableau
de bord
Le bloc de fusibles intérieur se trouve
sous la face inférieure du tableau de
bord, côté conducteur.
Pour accéder aux fusibles, déposer le
compartiment de rangement.
Pour déposer le compartiment de
rangement, l'ouvrir et le tirer.

190Soins du véhicule
Mini-fusiblesN°Circuit électrique1Module de commande de carros‐serie2Module de commande de carros‐serie3Module de commande de carros‐serie4Module de commande de carros‐ serie5Module de commande de carros‐serie6Module de commande de carros‐
serie7Module de commande de carros‐ serie8Module de commande de carros‐serie9Commutateur d'allumage10Module de diagnostic de sécuritéN°Circuit électrique11Connecteur de liaison de
données12Climatisation13Hayon14Aide au stationnement15Avertissement de franchisse‐
ment de ligne, rétroviseur inté‐
rieur16Éclairage directionnel adaptatif ;17Lève-vitre électrique, conducteur18Détecteur de pluie19Module de commande de carros‐ serie, commande de la tension
régulée20Volant21Prises de courant d’accessoires
CA/Boîte automatique22Allume-cigares/prise de courant
d’accessoires CCN°Circuit électrique23Réserve24Réserve25Réserve26Réserve27Combiné d'instruments/chauf‐
fage auxiliaire/contacteur d'em‐
brayage28Éclairage directionnel adaptatif/
convertisseur de tension/
commutateur de phares29Réserve30Réserve31Combiné d'instruments32Infotainment System/carillon33Affichage, Infotainment System34Onstar UHP/DAB
Fusibles S/B
