Page 185 of 243
Autóápolás183

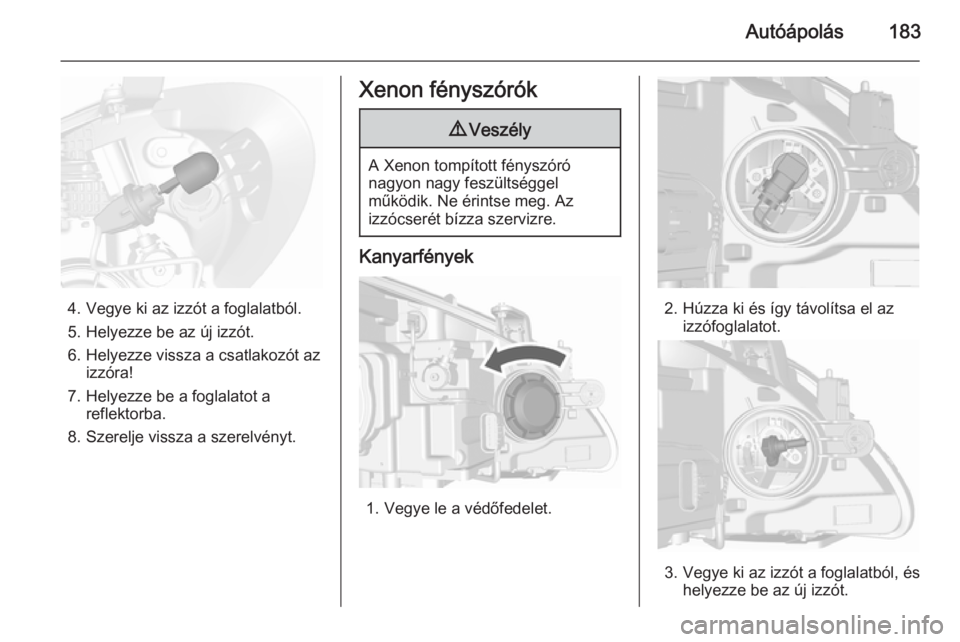

4. Vegye ki az izzót a foglalatból.
5. Helyezze be az új izzót.
6. Helyezze vissza a csatlakozót az izzóra!
7. Helyezze be a foglalatot a reflektorba.
8. Szerelje vissza a szerelvényt.
Xenon fényszórók9 Veszély
A Xenon tompított fényszóró
nagyon nagy feszültséggel
működik. Ne érintse meg. Az
izzócserét bízza szervizre.
Kanyarfények
1. Vegye le a védőfedelet.
2. Húzza ki és így távolítsa el az izzófoglalatot.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
Page 186 of 243
184Autóápolás
4. Az új izzó behelyezésekorügyeljen arra, hogy a fülek
megfelelően illeszkedjenek a
fényszórón lévő mélyedésekbe!
5. Szerelje vissza a fényszóró testet.
6. Helyezze vissza a fényszóró védősapkáját.
Ködlámpák Az izzócserét bízza szervizre.
Első irányjelzők1. Forgassa el az izzótartót az óramutató járásával ellentétes
irányba és vegye le.
2. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.
3. Helyezze vissza a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyezõ
irányba.
Hátsó lámpák
Bal oldali
1. Vegye le mindkét burkolatot, és csavarja ki a csavarokat. Vegye kia panelt.
Page 187 of 243
Autóápolás185
2. Vegye le a fedelet.
Jobb oldali
1. Vegye ki a tároló ajtaját és a gumiabroncs javító készletet.
2. Vegye le a fedelet.
3. Hátsó/stoplámpa (1)
Irányjelző lámpa (2)
Tolatólámpa (3)
4. Pattintsa ki a foglalatot. Vegye ki az izzót, és helyezze be az újat.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe. Tegye helyére
a lámpatestet, és szorítsa meg.
Zárja be a fedeleket, és rögzítse
őket.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Page 188 of 243
186AutóápolásOldalsó irányjelzők
Ha a lámpa nem működik,
ellenőriztesse egy szervizben.
Középre felülre szerelt
féklámpa
Ha a középre felülre szerelt féklámpa nem működik, ellenőriztesse egy
szervizben.
Rendszámtábla világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. Lefelé húzva vegye ki a foglalatot lefelé, vigyázva, hogy ne a kábelt
húzza.
A kioldáshoz forgassa el az
izzótartót az óramutató járásával
ellentétes irányba.
3. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
Page 189 of 243

Autóápolás187
4. Helyezze vissza a foglalatot azizzóházba, és csavarja be jobbra.
5. Helyezze vissza az izzóházat, és rögzítse a csavarokkal.
Belső világítás
Utastér-világítás 1. Kiszereléshez feszítse fel a világításkapcsoló ellentétes
oldalát egy lapos fejű
csavarhúzóval.
2. Vegye ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje vissza a lámpatestet.Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. Vegye ki az izzót.
3. Helyezze be az új izzót.
4. Szerelje vissza a lámpatestet.
Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Az akkumulátor pozitív pólusa felett
található dobozban néhány
főbiztosíték található. Ha szükséges,
szervizben cseréltesse ki őket.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Page 190 of 243
188Autóápolás
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.
Biztosítékcsipesz Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdobozA biztosítékdoboz a motortérben
található.
Akassza ki a fedelet, emelje fel és
vegye le.Mini biztosítékokSzámÁramkör1Napfénytető2Külső visszapillantó tükrök3–4–5Elektromos fékvezérlő modul6Intelligens akkumulátor érzé‐
kelő7–8Sebességváltó vezérlő‐
egység9–10Fényszóról szintszabályozás11Hátsó ablaktörlő12Hátsó ablakfűtés13Fényszóró működtető motor
(bal oldali)14Fűtött külső visszapillantó
tükrök15–16Ülésfűtés
Page 191 of 243
Autóápolás189
SzámÁramkör17Sebességváltó vezérlő‐
egység18Motor vezérlőegység19Üzemanyag-szivattyú20–21Hűtőventilátor22–23Gyújtótekercs/Motor vezérlő‐
egység24Mosószivattyú25Fényszóró működtető motor
(jobb oldali)26Motor vezérlőegység27–28Motor vezérlőegység29Motor vezérlőegység30Kipufogó rendszer31Bal oldali távolsági fényszóró32Jobb oldali távolsági fény‐
szóró33Motor vezérlőegység34KürtSzámÁramkör35Légkondicionáló rendszer36Első ködlámpa
J-foglalatos biztosítékok
SzámÁramkör1Elektromos fékvezérlő modul2Első ablaktörlő3Hűtőventilátor4Műszerfali biztosítékdoboz
áram kivezetése5–6Üzemanyag előmelegítő7–8Hűtőventilátor9Hűtőventilátor10Motor vezérlőegység/Izzító‐
gyertya11IndítómotorMűszerfali biztosítékdoboz
Az utastéri biztosítéktábla a vezető
oldali műszerfalon, alul található.
Ha hozzá akar férni a
biztosítékokhoz, vegye ki a tárolót.
A tároló eltávolításához nyissa ki és
húzza ki azt.
Page 192 of 243
190Autóápolás
Mini biztosítékok
SzámÁramkör1Karosszéria vezérlőegység2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Karosszéria vezérlőegység5Karosszéria vezérlőegység6Karosszéria vezérlőegység7Karosszéria vezérlőegység8Karosszéria vezérlőegység9Gyújtáskapcsoló10Biztonsági diagnózis modul11Adatcsatlakozó12Hőmérséklet-szabályozás13Csomagtérajtó14Parkolássegítő15Sávelhagyásra figyelmeztető
rendszer, belső visszapillantó
tükör16Adaptív első világítás17Elektromos ablakemelő
hajtómotor18EsőérzékelőSzámÁramkör19Karosszéria vezérlőegység,
Szabályozott feszültségsza‐
bályozás20Kormánykerék21AC tartozékcsatlakozó/Auto‐
mata sebességváltó22Cigarettagyújtó/DC tartozék‐
csatlakozó23Tartalék24Tartalék25Tartalék26Tartalék27Műszerfali műszercsoport/
Kiegészítő fűtés/Tengelykap‐
csoló kapcsoló28Adaptív első világítás/
Feszültségátalakító/Fény‐
szóró kapcsoló29Tartalék30Tartalék31Műszerfali műszeregység32Infotainment rendszer/Hang‐
jelzés
