Page 113 of 243
Világítás111VilágításKülső világítás ............................ 111
Belső világítás ............................ 118
Világítás funkciók .......................119Külső világítás
Világításkapcsoló
Fordítsa el a világításkapcsolót:
7=világítás kikapcsolva8=helyzetjelzők9=tompított fényszóró
8 ellenőrzőlámpa 3 94.
Világításkapcsoló automatikus
világításvezérléssel
Fordítsa el a világításkapcsolót:
AUTO=automatikus
fényszóróvezérlés: a külső
világítás a külső
fényviszonyoktól függően
automatikusan bekapcsol
vagy kikapcsolm=az automatikus világítás-
vezérlés bekapcsolása
vagy kikapcsolása. A
kapcsoló visszafordul
AUTO állásba8=helyzetjelzők9=tompított fényszóró
Page 114 of 243
112Világítás
Hátsó lámpákA tolatólámpák a tompított
fényszóróval és a helyzetjelző
lámpákkal együtt kapcsolódnak be.
Automatikus
fényszóróvezérlés
Bekapcsolt automatikus világítás-
vezérlés funkció esetén, járó
motornál a rendszer a
fényviszonyoktól függően
automatikusan átkapcsol a nappali
menetlámpa és a tompított fényszóró között.
Nappali menetlámpa 3 114.
Automatikus fényszóró-
vezérlés Gyenge látási viszonyok esetén a
tompított fényszóró bekapcsolódik.
Alagútfelismerés
Ha a gépkocsi alagútba hajt be a
tompított fényszóró bekapcsolódik.
Adaptív első világítás 3 114.
Távolsági fényszóró
A tompítottról távolsági fényszóróra
való átkapcsoláshoz nyomja a
kapcsolókart előre.
A tompított fényszóróra való
visszakapcsoláshoz nyomja ismét
előre vagy húzza meg a kapcsolókart.
Fénykürt
A fénykürt működtetéséhez húzza
meg a kapcsolókart.
Fényszórómagasság-
állítás
Kézi fényszórómagasság-
állítás
Page 115 of 243

Világítás113
A fényszórómagasság beállítása a
gépkocsi terhelésének megfelelően
annak érdekében, hogy a fényszóró
ne vakítsa el a többi közlekedőt:
forgassa a ? görgetőkapcsolót a
megfelelő állásba.0=az első üléseken ülnek1=valamennyi ülésen ülnek2=valamennyi ülésen ülnek, és a
csomagtérben csomagok vannak3=csak a vezetőülés foglalt, és a
csomagtérben csomagok vannak
Fényszórók használata
külföldön Az aszimmetrikus tompított fényszóró
az utasoldali útszegélyt jobban
megvilágítja.
Azokban az országokban, ahol az út
ellenkező oldalán közlekednek, a
vakítás elkerülése érdekében állítsa
át a fényszórókat.
Halogén fényszórórendszerrel
rendelkező gépkocsik
Az állítócsavarok a fényszóró felett
vannak.
Egy csavarhúzó segítségével fordítsa
el az állítócsavarokat az óramutató
járásával megegyező irányba, fél
fordulattal.
A kikapcsoláshoz fordítsa el az
állítócsavarokat az óramutató
járásával ellentétes irányba, fél
fordulattal.
Figyelem!
Kikapcsolás után ellenőriztesse a
fényszórók beállítását.
Javasoljuk, hogy kérje egy szerviz tanácsát.
Adaptív első világítás
rendszerrel rendelkező gépkocsik
1. A kulcs a gyújtáskapcsolóban.
2. Húzza meg és tartsa meg a kanyarodásjelző karját (fénykürt).
Page 116 of 243

114Világítás
3. Kapcsolja be a gyújtást.
4. Körülbelül 3 másodperc múlva egy hangjelzés szólal meg.
A fényszórók automatikusan irányba
állnak.
A gyújtás bekapcsolásakor az f
ellenőrzőlámpa minden alkalommal
kb. 4 másodpercig villog
emlékeztetőül.
Kikapcsoláshoz hajtsa végre a fent
leírt eljárást. Az f ellenőrzőlámpa
nem villog, amikor a funkció ki van
kapcsolva.
f ellenőrzőlámpa 3 94.
Nappali menetlámpa A nappali menetlámpa a láthatóságot
növeli nappali vezetés idején.
Ezek automatikusan kapcsolnak be a gyújtás bekapcsolásakor.Adaptív első világítás
Az adaptív első világítás funkciók
csak Bi-Xenon fényszóróknál állnak
rendelkezésre. A fényviszonyoktól,
az időjárástól és az útviszonyoktól
függően a rendszer automatikusan
szabályozza a fényszóró
hatótávolságát, a fényeloszlást és a
világítás erősségét.
Lakóövezeti világítás
Automatikusan működésbe lép
alacsony sebességnél, kb. 30 km/h-
ig. A fénycsóva -5°/3°-os szögben az
út széle felé fordul.
Városi világítás
Automatikusan működésbe lép kb. 50 km/h alatti sebességnél, ha a
fényérzékelő utcai lámpákat észlel. A
fényszóró csökkentett
hatótávolsággal, szétterített
fényeloszlással világít.
Országúti világítás Automatikusan működésbe lép kb. 50és 115 km/h közötti sebességnél. A
fénycsóva eloszlása és fényessége
eltérő a bal és jobb oldalon.Autópálya-világítás
Automatikusan működésbe lép kb.
115 km/h feletti sebességnél, ha csak
minimális kormánymozdulatok
történnek. A gépkocsi erős
gyorsulásakor késleltetve vagy
azonnal bekapcsol. A fénycsóva hosszabb és fényesebb.
Világítás kedvezőtlen
időjáráshoz Automatikusan működésbe lép kb.
70 km/h alatti sebességnél, ha az
esőérzékelő esőt észlel vagy az
ablaktörlő folyamatosan működik. A
fénycsóva hatótávolsága, eloszlása
és fényereje a látási viszonyoktól
függően változik.
Page 117 of 243

Világítás115
Dinamikus kanyarvilágítás
A fénycsóva a kormánykerék
elfordítási szögének és a gépkocsi
sebességének függvényében
elfordul, javítva a kanyarok
megvilágítását.
f ellenőrzőlámpa 3 94.
Kanyarfény
Szűk kanyarokban vagy
bekanyarodáskor, a kormánykerék
elfordítási szögétől vagy az irányjelző
működésétől függően, a bal vagy
jobb oldalon bekapcsol egy
kiegészítő fényszóró, amely a
kanyarodás irányában, a megfelelő
szögben megvilágítja az utat. A
rendszer 40 km/h alatti sebességnél
lép működésbe.
f ellenőrzőlámpa 3 94.
Tolató funkció Bekapcsolt világításnál, hátrameneti
fokozat kapcsolása esetén az
utcasarok-világítás mindkét oldalon
bekapcsol. A sebességváltó
hátrameneti fokozatból való kivétele
után 20 másodpercig, vagy 17 km/h
sebesség túllépéséig bekapcsolva
maradnak.
Távolsági fényszóró vezérlés Ez a funkció lehetővé teszi a távolsági
fényszóró alapvilágításként való
használatát éjszaka, 40 km/h
sebesség felett.
Tompított fényszóróra vált a
következő esetekben:
■ A szélvédőn levő kamera szembejövő vagy előttünk haladó
jármű fényét észleli.
■ A gépkocsi sebessége kisebb, mint
20 km/h.■ Köd van, vagy havazik.
■ Városban közlekedik.
Bekapcsolás
A távolsági fényszóró asszisztens
aktiválásra kerül a visszajelző kar kétszeri megnyomásával, ha a
sebesség nagyobb mint 40 km/h.
A l zöld ellenőrzőlámpa a funkció
bekapcsolt állapotában folyamatosan világít, a 7 kék ellenőrzőlámpa pedig
a távolsági fényszóró bekapcsolt
állapotában világít.
l ellenőrzőlámpa 3 94.
Page 118 of 243

116Világítás
Kikapcsolás
Nyomja meg egyszer a visszajelző
kart. A rendszer az első vagy hátsó
ködlámpák bekapcsolásakor is
kikapcsol.
Amennyiben bekapcsolt távolsági
fényszóró esetén működteti a
fénykürtöt, a távolsági fényszóró
vezérlés kikapcsol.
Amennyiben kikapcsolt távolsági
fényszóró esetén működteti a
fénykürtöt, a távolsági fényszóró
vezérlés bekapcsolva marad.
A gyújtás bekapcsolása után a
távolsági fényszóró mindig aktív.
Dinamikus fényszóró szintszabályozás
A szembejövő forgalom
elvakításának megelőzése
érdekében a rendszer automatikusan szabályozza a fényszóró-
magasságot az első és a hátsó
tengelynél mért dőlésszög, a
gyorsulás, illetve lassulás és a
gépkocsi sebességének
függvényében.Az adaptív első világítás
meghibásodása
Ha a rendszer hibát érzékel az
adaptív első világításban, akkor egy
előre meghatározott helyzetbe áll, a
szembejövő forgalom vakításának
elkerülése érdekében. A műhellyel a
lehető leghamarabb ki kell javíttatni a hiba okát.
Vészvillogó
A ¨ gomb működteti.
Kanyarodás és sávváltás
jelzésekapcsolókar
felfelé=jobb oldali
irányjelzéskapcsolókar
lefelé=bal oldali
irányjelzés
Ha a kart túlnyomja az ellenállási
ponton, akkor az irányjelző lámpa
folyamatosan működik. Amikor a
kormánykerék visszafordul, az
irányjelző automatikusan kikapcsol.
Három villogáshoz, pl. sávváltáskor,
nyomja a kart az ellenállási pontig,
majd engedje el.
Page 119 of 243
Világítás117
A kart az ellenállási pontig tolva, majd
ott tartva az irányjelzők hosszabban
villognak.
Az irányjelző kézi kikapcsolásához
helyezze vissza a kart eredeti
helyzetébe.
Első ködlámpák
A működtetéshez nyomja meg a >
gombot.
Hátsó ködlámpa
A működtetéshez nyomja meg a r
gombot.
Világításkapcsoló AUTO állásban: a
hátsó ködlámpa bekapcsolásakor a
fényszórók is automatikusan
bekapcsolnak.
Világításkapcsoló 8 állásban: a
hátsó ködlámpa csak az első
ködlámpákkal együtt kapcsolható be.
Tolatólámpa
A tolatólámpa bekapcsolt gyújtásnál, a hátrameneti fokozat
kiválasztásakor világít.
Párás lámpaburák A lámpaburák belső felülete hideg,
ködös, párás időben, valamint erős esőben vagy mosás után
bepárásodhat. A pára gyorsan
eltűnik, ha bekapcsolja a
fényszórókat.
Page 120 of 243

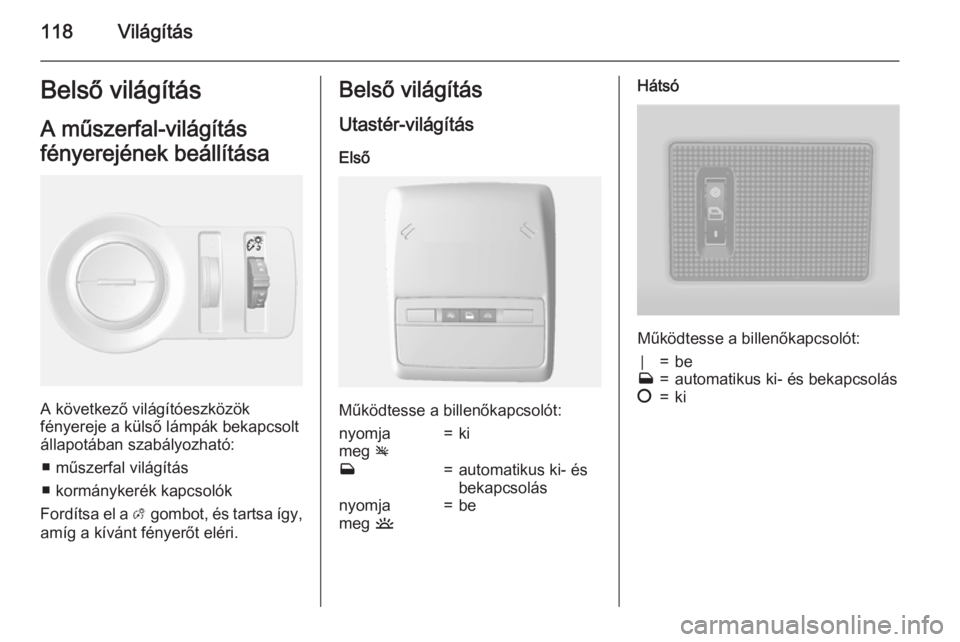

118VilágításBelső világítás
A műszerfal-világítás
fényerejének beállítása
A következő világítóeszközök
fényereje a külső lámpák bekapcsolt
állapotában szabályozható:
■ műszerfal világítás
■ kormánykerék kapcsolók
Fordítsa el a A gombot, és tartsa így,
amíg a kívánt fényerőt eléri.
Belső világítás
Utastér-világítás
Első
Működtesse a billenőkapcsolót:
nyomja
meg v=kiw=automatikus ki- és
bekapcsolásnyomja
meg u=beHátsó
Működtesse a billenőkapcsolót:
⃒=bew=automatikus ki- és bekapcsolás§=ki
