2015.5 OPEL MERIVA Instrukcja obsługi (in Polish)

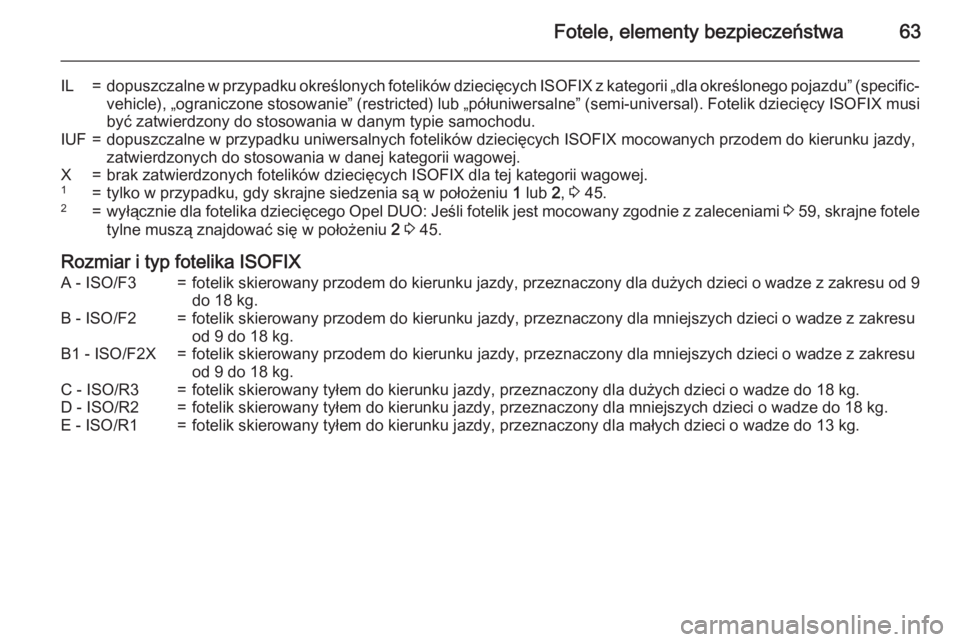

Fotele, elementy bezpieczeństwa63
IL=dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu” (specific-
vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy ISOFIX musi
być zatwierdzony do stosowania w danym typie samochodu.IUF=dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X=brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.1=tylko w przypadku, gdy skrajne siedzenia są w położeniu 1 lub 2, 3 45.2=wyłącznie dla fotelika dziecięcego Opel DUO: Jeśli fotelik jest mocowany zgodnie z zaleceniami 3 59 , skrajne fotele
tylne muszą znajdować się w położeniu 2 3 45.
Rozmiar i typ fotelika ISOFIX
A - ISO/F3=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od 9
do 18 kg.B - ISO/F2=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.B1 - ISO/F2X=fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresuod 9 do 18 kg.C - ISO/R3=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla małych dzieci o wadze do 13 kg.

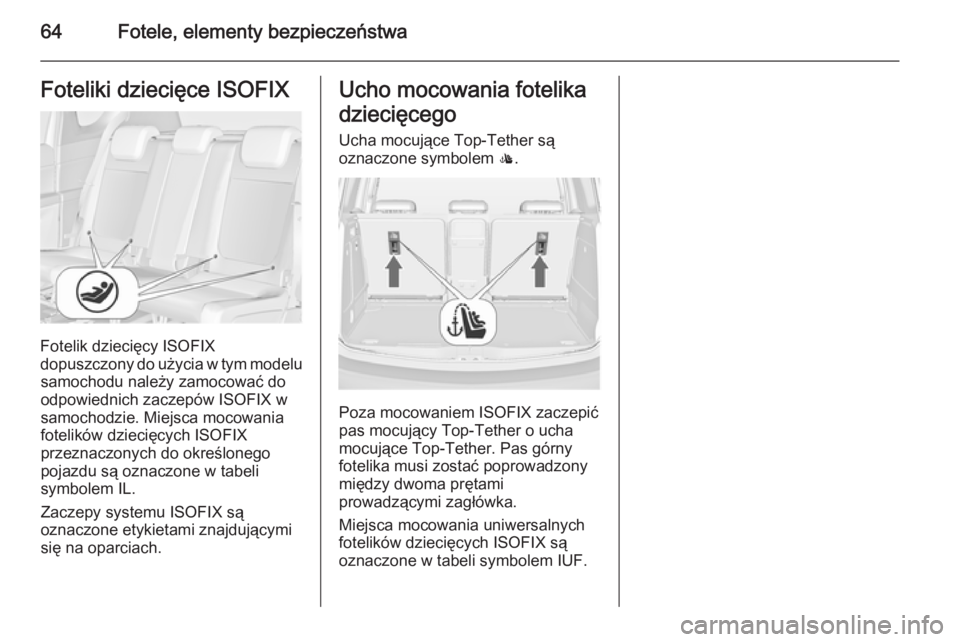

64Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Ucho mocowania fotelika
dziecięcego Ucha mocujące Top-Tether sąoznaczone symbolem :.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

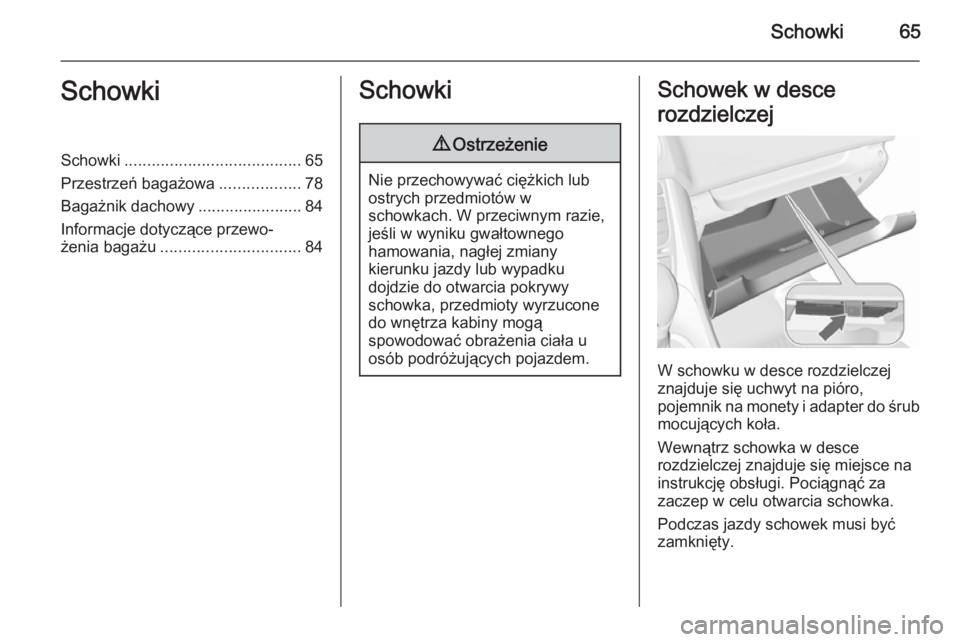

Schowki65SchowkiSchowki....................................... 65
Przestrzeń bagażowa ..................78
Bagażnik dachowy .......................84
Informacje dotyczące przewo‐
żenia bagażu ............................... 84Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W schowku w desce rozdzielczej
znajduje się uchwyt na pióro,
pojemnik na monety i adapter do śrub
mocujących koła.
Wewnątrz schowka w desce
rozdzielczej znajduje się miejsce na instrukcję obsługi. Pociągnąć za
zaczep w celu otwarcia schowka.
Podczas jazdy schowek musi być
zamknięty.

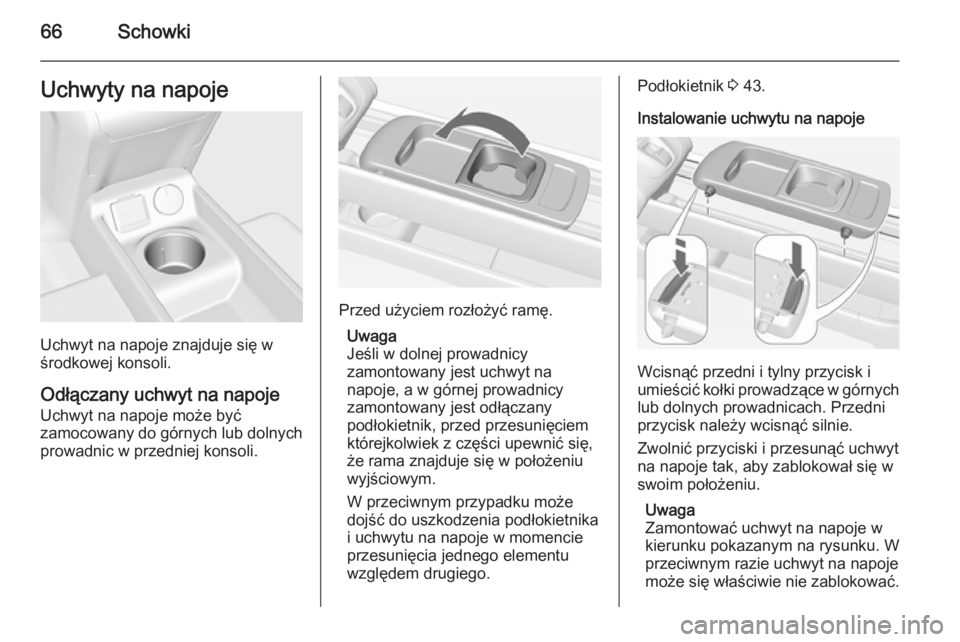

66SchowkiUchwyty na napoje
Uchwyt na napoje znajduje się w
środkowej konsoli.
Odłączany uchwyt na napoje
Uchwyt na napoje może być
zamocowany do górnych lub dolnych prowadnic w przedniej konsoli.
Przed użyciem rozłożyć ramę.
Uwaga
Jeśli w dolnej prowadnicy
zamontowany jest uchwyt na
napoje, a w górnej prowadnicy
zamontowany jest odłączany
podłokietnik, przed przesunięciem
którejkolwiek z części upewnić się,
że rama znajduje się w położeniu
wyjściowym.
W przeciwnym przypadku może
dojść do uszkodzenia podłokietnika
i uchwytu na napoje w momencie
przesunięcia jednego elementu
względem drugiego.
Podłokietnik 3 43.
Instalowanie uchwytu na napoje
Wcisnąć przedni i tylny przycisk i
umieścić kołki prowadzące w górnych
lub dolnych prowadnicach. Przedni przycisk należy wcisnąć silnie.
Zwolnić przyciski i przesunąć uchwyt
na napoje tak, aby zablokował się w
swoim położeniu.
Uwaga
Zamontować uchwyt na napoje w
kierunku pokazanym na rysunku. W
przeciwnym razie uchwyt na napoje
może się właściwie nie zablokować.

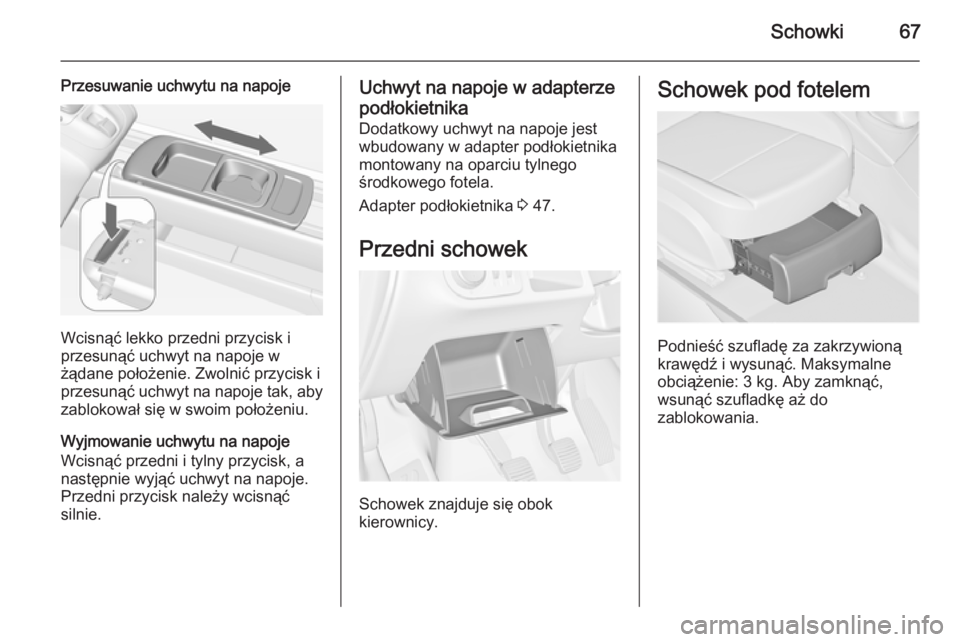

Schowki67
Przesuwanie uchwytu na napoje
Wcisnąć lekko przedni przycisk i
przesunąć uchwyt na napoje w
żądane położenie. Zwolnić przycisk i przesunąć uchwyt na napoje tak, aby zablokował się w swoim położeniu.
Wyjmowanie uchwytu na napoje
Wcisnąć przedni i tylny przycisk, a
następnie wyjąć uchwyt na napoje.
Przedni przycisk należy wcisnąć silnie.
Uchwyt na napoje w adapterze
podłokietnika
Dodatkowy uchwyt na napoje jest
wbudowany w adapter podłokietnika
montowany na oparciu tylnego
środkowego fotela.
Adapter podłokietnika 3 47.
Przedni schowek
Schowek znajduje się obok
kierownicy.
Schowek pod fotelem
Podnieść szufladę za zakrzywioną
krawędź i wysunąć. Maksymalne obciążenie: 3 kg. Aby zamknąć,
wsunąć szufladkę aż do
zablokowania.

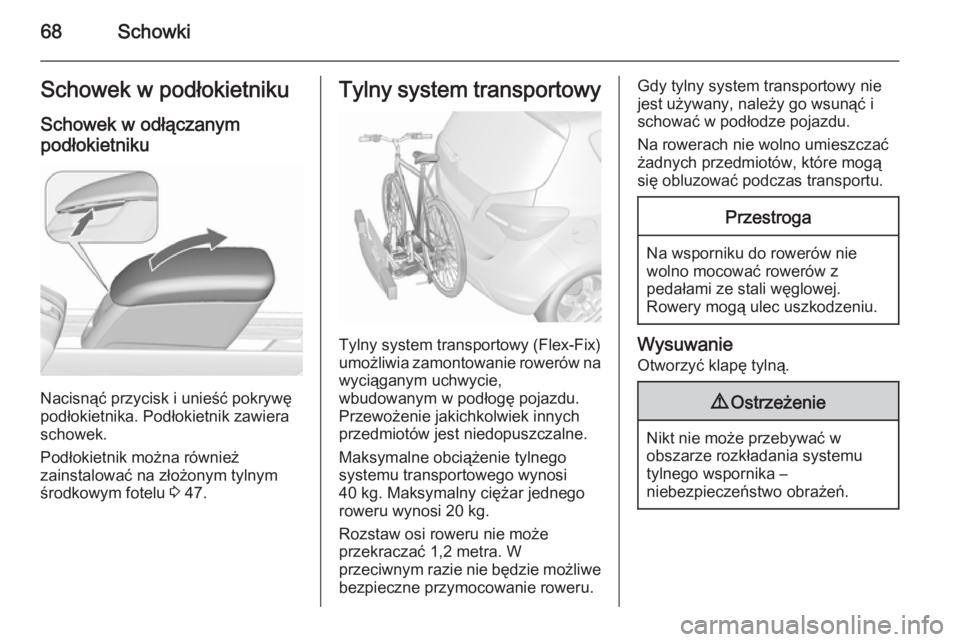

68SchowkiSchowek w podłokietniku
Schowek w odłączanym podłokietniku
Nacisnąć przycisk i unieść pokrywę
podłokietnika. Podłokietnik zawiera
schowek.
Podłokietnik można również
zainstalować na złożonym tylnym
środkowym fotelu 3 47.
Tylny system transportowy
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie rowerów na
wyciąganym uchwycie,
wbudowanym w podłogę pojazdu. Przewożenie jakichkolwiek innych
przedmiotów jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego wynosi
40 kg. Maksymalny ciężar jednego
roweru wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,2 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Na wsporniku do rowerów nie wolno mocować rowerów z
pedałami ze stali węglowej.
Rowery mogą ulec uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.

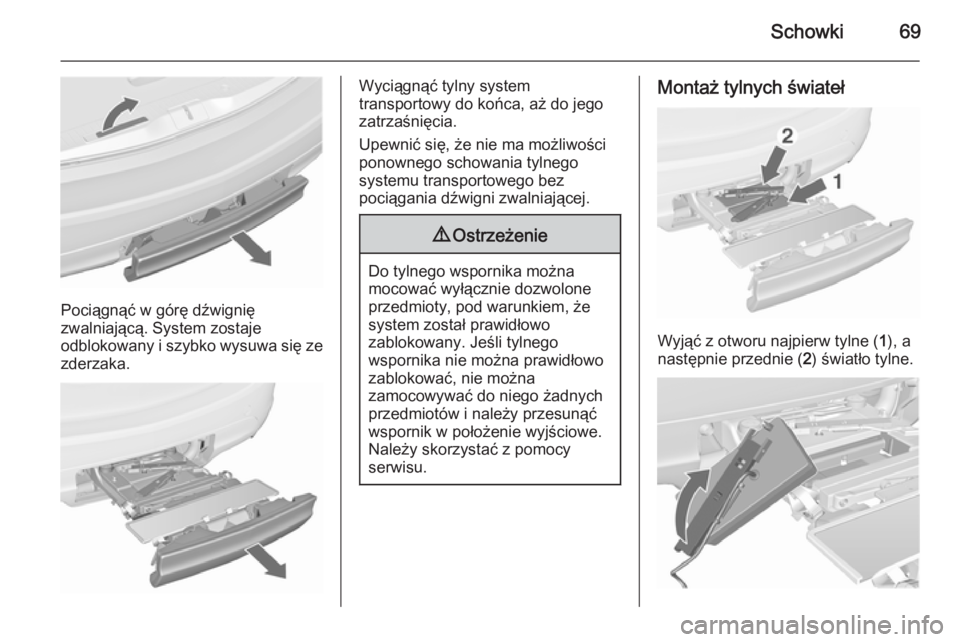

Schowki69
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Montaż tylnych świateł
Wyjąć z otworu najpierw tylne ( 1), a
następnie przednie ( 2) światło tylne.

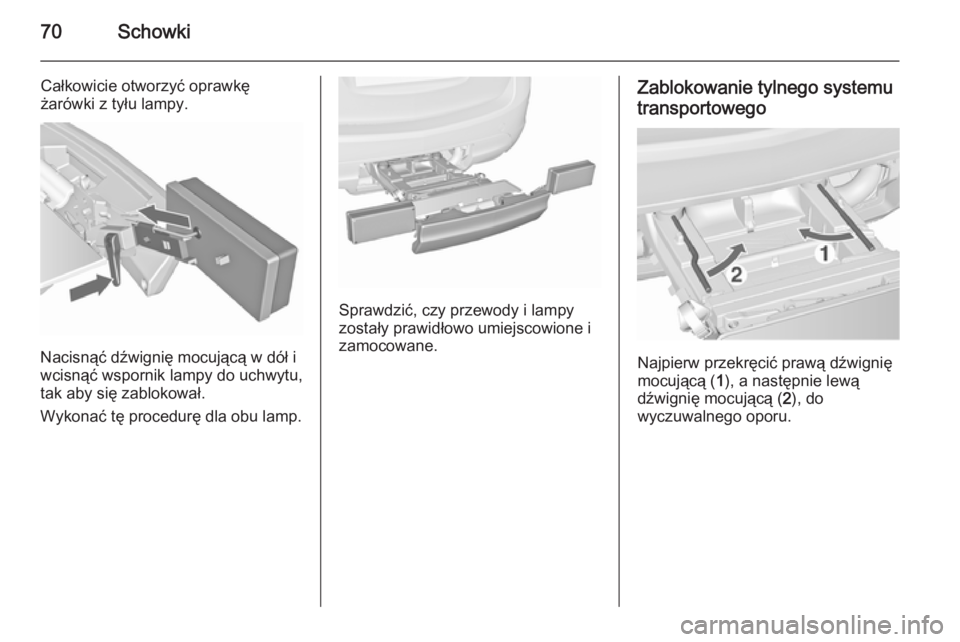

70Schowki
Całkowicie otworzyć oprawkę
żarówki z tyłu lampy.
Nacisnąć dźwignię mocującą w dół i
wcisnąć wspornik lampy do uchwytu, tak aby się zablokował.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.
Zablokowanie tylnego systemu
transportowego
Najpierw przekręcić prawą dźwignię
mocującą ( 1), a następnie lewą
dźwignię mocującą ( 2), do
wyczuwalnego oporu.
