2015.5 OPEL MERIVA Instrukcja obsługi (in Polish)

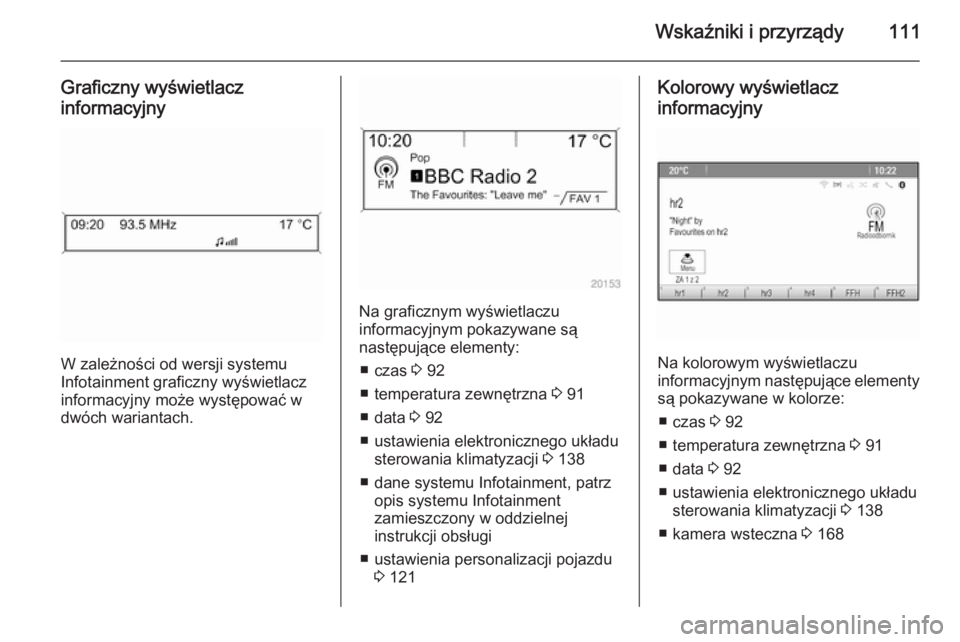

Wskaźniki i przyrządy111
Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 92
■ temperatura zewnętrzna 3 91
■ data 3 92
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 138
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 121
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 92
■ temperatura zewnętrzna 3 91
■ data 3 92
■ ustawienia elektronicznego układu sterowania klimatyzacji 3 138
■ kamera wsteczna 3 168

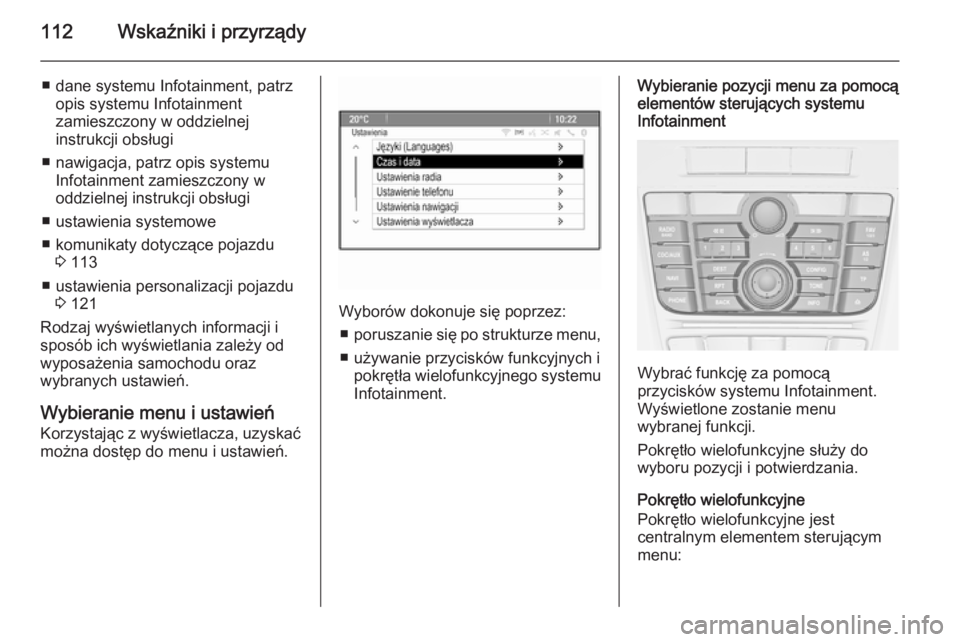

112Wskaźniki i przyrządy
■ dane systemu Infotainment, patrzopis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 113
■ ustawienia personalizacji pojazdu 3 121
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy od wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawieńKorzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.
Wyborów dokonuje się poprzez:
■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:

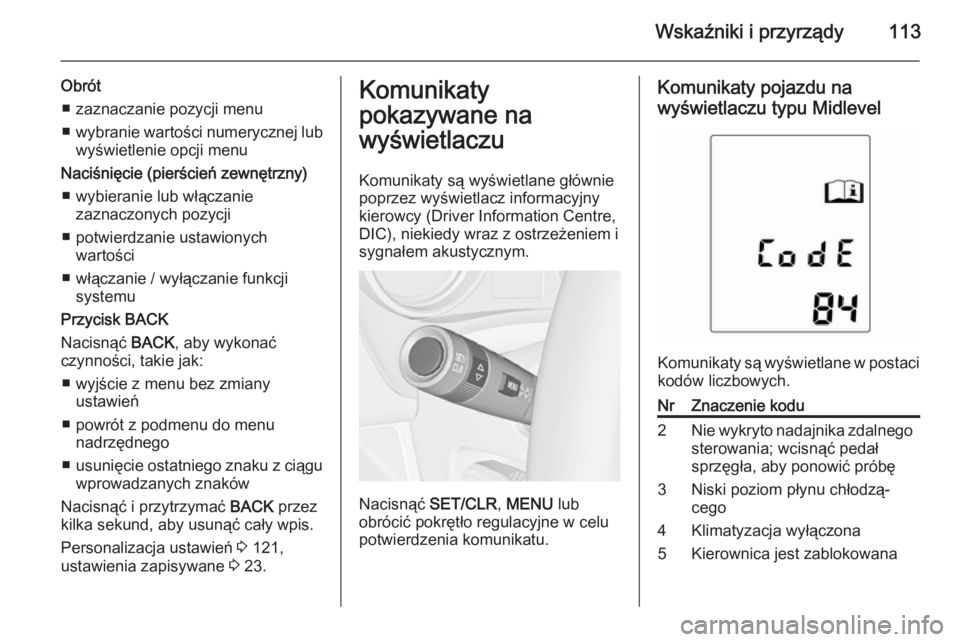

Wskaźniki i przyrządy113
Obrót■ zaznaczanie pozycji menu
■ wybranie wartości numerycznej lub
wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ wybieranie lub włączanie zaznaczonych pozycji
■ potwierdzanie ustawionych wartości
■ włączanie / wyłączanie funkcji systemu
Przycisk BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 121,
ustawienia zapisywane 3 23.Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby ponowić próbę3Niski poziom płynu chłodzą‐
cego4Klimatyzacja wyłączona5Kierownica jest zablokowana

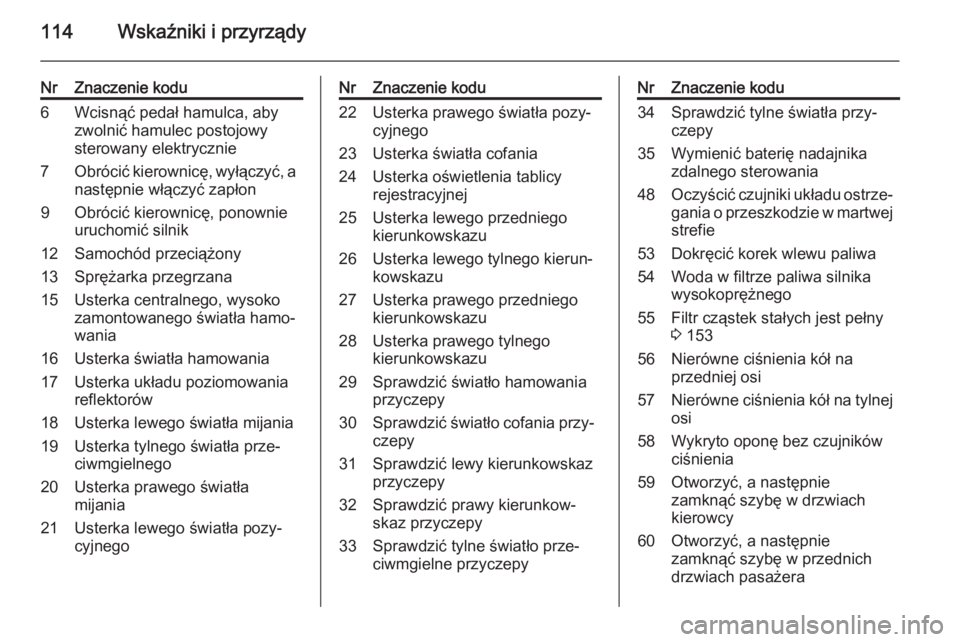

114Wskaźniki i przyrządy
NrZnaczenie kodu6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnegoNrZnaczenie kodu22Usterka prawego światła pozy‐
cyjnego23Usterka światła cofania24Usterka oświetlenia tablicy
rejestracyjnej25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego kierun‐
kowskazu27Usterka prawego przedniego
kierunkowskazu28Usterka prawego tylnego
kierunkowskazu29Sprawdzić światło hamowania
przyczepy30Sprawdzić światło cofania przy‐
czepy31Sprawdzić lewy kierunkowskaz
przyczepy32Sprawdzić prawy kierunkow‐
skaz przyczepy33Sprawdzić tylne światło prze‐
ciwmgielne przyczepyNrZnaczenie kodu34Sprawdzić tylne światła przy‐
czepy35Wymienić baterię nadajnika
zdalnego sterowania48Oczyścić czujniki układu ostrze‐ gania o przeszkodzie w martwej
strefie53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnego55Filtr cząstek stałych jest pełny
3 15356Nierówne ciśnienia kół na
przedniej osi57Nierówne ciśnienia kół na tylnej
osi58Wykryto oponę bez czujników
ciśnienia59Otworzyć, a następnie
zamknąć szybę w drzwiach
kierowcy60Otworzyć, a następnie
zamknąć szybę w przednich
drzwiach pasażera

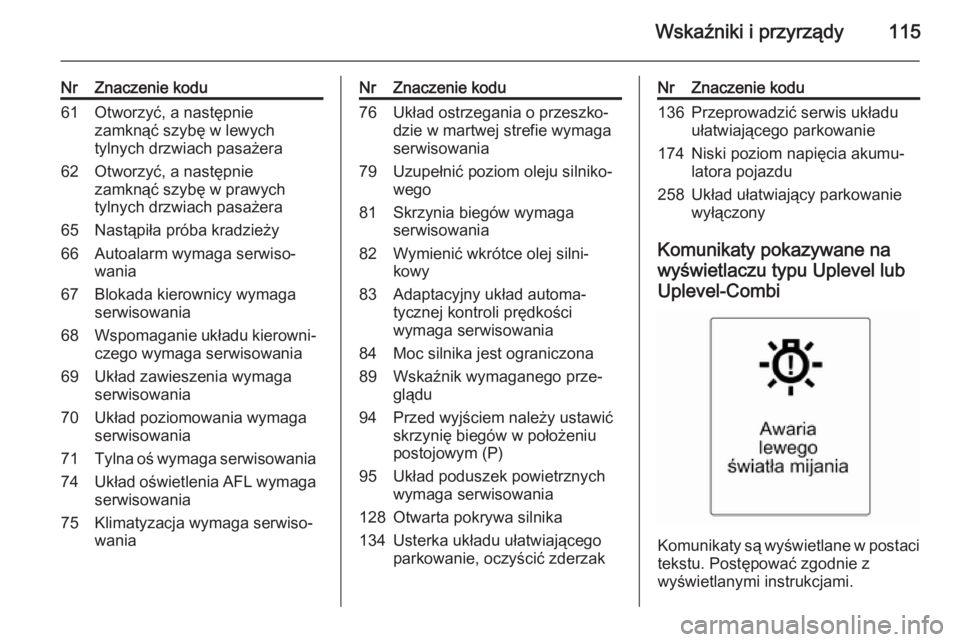

Wskaźniki i przyrządy115
NrZnaczenie kodu61Otworzyć, a następnie
zamknąć szybę w lewych
tylnych drzwiach pasażera62Otworzyć, a następnie
zamknąć szybę w prawych
tylnych drzwiach pasażera65Nastąpiła próba kradzieży66Autoalarm wymaga serwiso‐
wania67Blokada kierownicy wymaga
serwisowania68Wspomaganie układu kierowni‐ czego wymaga serwisowania69Układ zawieszenia wymaga
serwisowania70Układ poziomowania wymaga
serwisowania71Tylna oś wymaga serwisowania74Układ oświetlenia AFL wymaga serwisowania75Klimatyzacja wymaga serwiso‐
waniaNrZnaczenie kodu76Układ ostrzegania o przeszko‐
dzie w martwej strefie wymaga
serwisowania79Uzupełnić poziom oleju silniko‐
wego81Skrzynia biegów wymaga
serwisowania82Wymienić wkrótce olej silni‐
kowy83Adaptacyjny układ automa‐
tycznej kontroli prędkości
wymaga serwisowania84Moc silnika jest ograniczona89Wskaźnik wymaganego prze‐
glądu94Przed wyjściem należy ustawić
skrzynię biegów w położeniu
postojowym (P)95Układ poduszek powietrznych
wymaga serwisowania128Otwarta pokrywa silnika134Usterka układu ułatwiającego
parkowanie, oczyścić zderzakNrZnaczenie kodu136Przeprowadzić serwis układu
ułatwiającego parkowanie174Niski poziom napięcia akumu‐
latora pojazdu258Układ ułatwiający parkowanie
wyłączony
Komunikaty pokazywane na
wyświetlaczu typu Uplevel lubUplevel-Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.

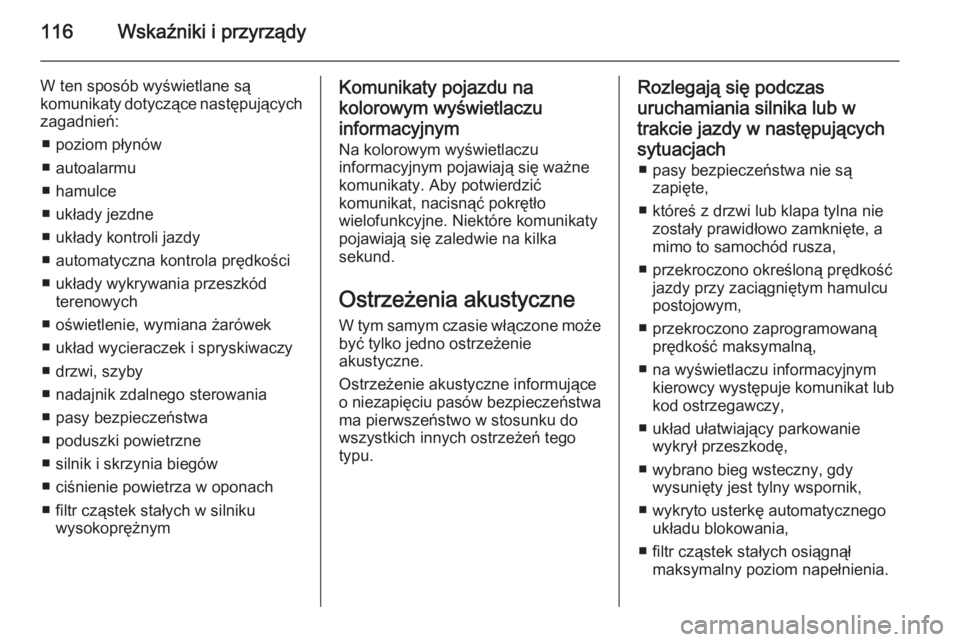

116Wskaźniki i przyrządy
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
■ poziom płynów
■ autoalarmu
■ hamulce
■ układy jezdne
■ układy kontroli jazdy
■ automatyczna kontrola prędkości
■ układy wykrywania przeszkód terenowych
■ oświetlenie, wymiana żarówek
■ układ wycieraczek i spryskiwaczy
■ drzwi, szyby
■ nadajnik zdalnego sterowania
■ pasy bezpieczeństwa
■ poduszki powietrzne
■ silnik i skrzynia biegów
■ ciśnienie powietrza w oponach ■ filtr cząstek stałych w silniku wysokoprężnymKomunikaty pojazdu na
kolorowym wyświetlaczu
informacyjnym Na kolorowym wyświetlaczu
informacyjnym pojawiają się ważne
komunikaty. Aby potwierdzić
komunikat, nacisnąć pokrętło
wielofunkcyjne. Niektóre komunikaty
pojawiają się zaledwie na kilka
sekund.
Ostrzeżenia akustyczne W tym samym czasie włączone może być tylko jedno ostrzeżenie
akustyczne.
Ostrzeżenie akustyczne informujące
o niezapięciu pasów bezpieczeństwa
ma pierwszeństwo w stosunku do wszystkich innych ostrzeżeń tego
typu.Rozlegają się podczas
uruchamiania silnika lub w
trakcie jazdy w następujących sytuacjach ■ pasy bezpieczeństwa nie są zapięte,
■ któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ przekroczono zaprogramowaną prędkość maksymalną,
■ na wyświetlaczu informacyjnym kierowcy występuje komunikat lub
kod ostrzegawczy,
■ układ ułatwiający parkowanie wykrył przeszkodę,
■ wybrano bieg wsteczny, gdy wysunięty jest tylny wspornik,
■ wykryto usterkę automatycznego układu blokowania,
■ filtr cząstek stałych osiągnął maksymalny poziom napełnienia.

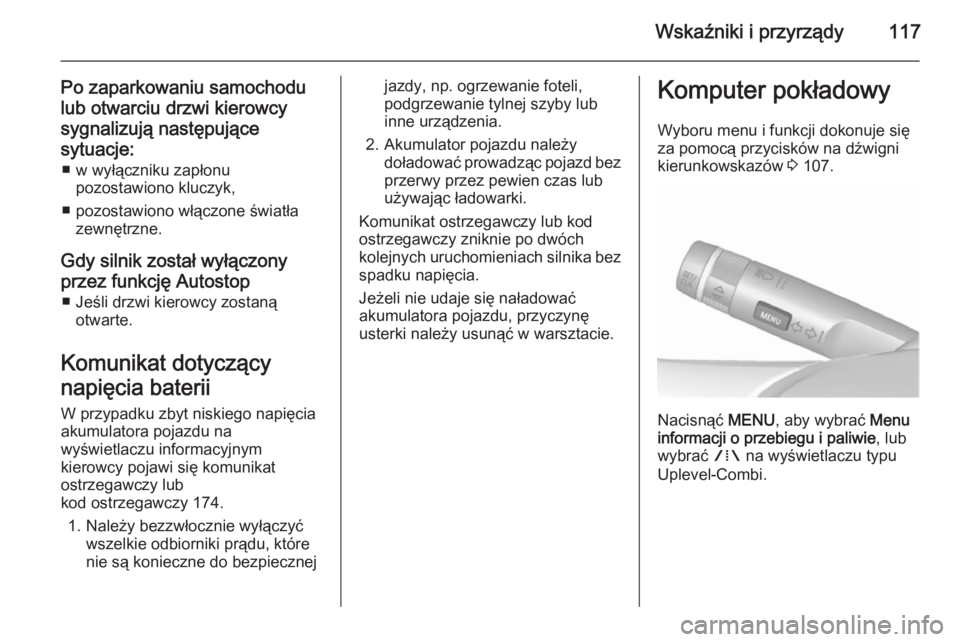

Wskaźniki i przyrządy117
Po zaparkowaniu samochodu
lub otwarciu drzwi kierowcy
sygnalizują następujące
sytuacje: ■ w wyłączniku zapłonu pozostawiono kluczyk,
■ pozostawiono włączone światła zewnętrzne.
Gdy silnik został wyłączony
przez funkcję Autostop ■ Jeśli drzwi kierowcy zostaną otwarte.
Komunikat dotyczący
napięcia baterii W przypadku zbyt niskiego napięcia
akumulatora pojazdu na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy lub
kod ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznejjazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator pojazdu należy doładować prowadząc pojazd bezprzerwy przez pewien czas lub
używając ładowarki.
Komunikat ostrzegawczy lub kod
ostrzegawczy zniknie po dwóch
kolejnych uruchomieniach silnika bez
spadku napięcia.
Jeżeli nie udaje się naładować
akumulatora pojazdu, przyczynę
usterki należy usunąć w warsztacie.Komputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 107.
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.

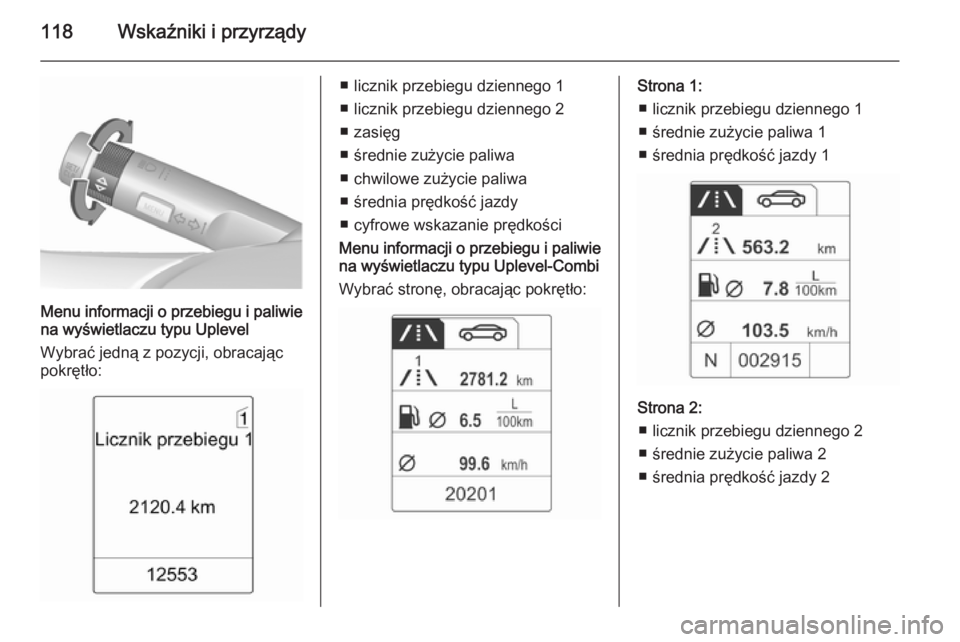

118Wskaźniki i przyrządy
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel
Wybrać jedną z pozycji, obracając pokrętło:
■ licznik przebiegu dziennego 1
■ licznik przebiegu dziennego 2
■ zasięg
■ średnie zużycie paliwa
■ chwilowe zużycie paliwa
■ średnia prędkość jazdy
■ cyfrowe wskazanie prędkości
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel-Combi
Wybrać stronę, obracając pokrętło:Strona 1: ■ licznik przebiegu dziennego 1
■ średnie zużycie paliwa 1
■ średnia prędkość jazdy 1
Strona 2: ■ licznik przebiegu dziennego 2
■ średnie zużycie paliwa 2
■ średnia prędkość jazdy 2
