2015.5 OPEL MERIVA Instrukcja obsługi (in Polish)

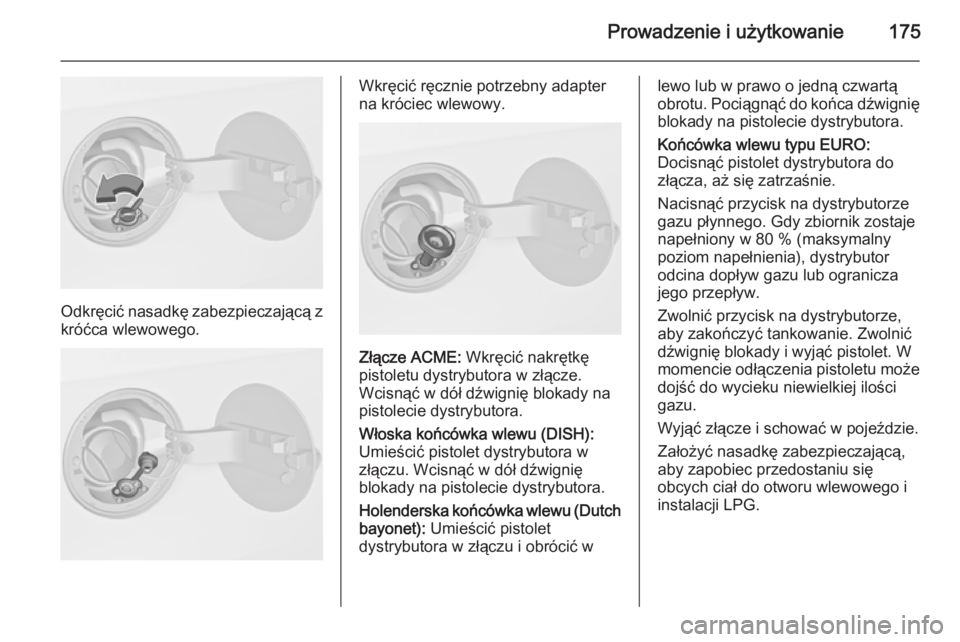

Prowadzenie i użytkowanie175
Odkręcić nasadkę zabezpieczającą z
króćca wlewowego.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.
Złącze ACME: Wkręcić nakrętkę
pistoletu dystrybutora w złącze.
Wcisnąć w dół dźwignię blokady na pistolecie dystrybutora.
Włoska końcówka wlewu (DISH):
Umieścić pistolet dystrybutora w złączu. Wcisnąć w dół dźwignię
blokady na pistolecie dystrybutora.
Holenderska końcówka wlewu (Dutch bayonet): Umieścić pistolet
dystrybutora w złączu i obrócić w
lewo lub w prawo o jedną czwartą
obrotu. Pociągnąć do końca dźwignię
blokady na pistolecie dystrybutora.
Końcówka wlewu typu EURO:
Docisnąć pistolet dystrybutora do
złącza, aż się zatrzaśnie.
Nacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80 % (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza
jego przepływ.
Zwolnić przycisk na dystrybutorze,
aby zakończyć tankowanie. Zwolnić
dźwignię blokady i wyjąć pistolet. W momencie odłączenia pistoletu może dojść do wycieku niewielkiej ilości
gazu.
Wyjąć złącze i schować w pojeździe.
Założyć nasadkę zabezpieczającą,
aby zapobiec przedostaniu się
obcych ciał do otworu wlewowego i
instalacji LPG.

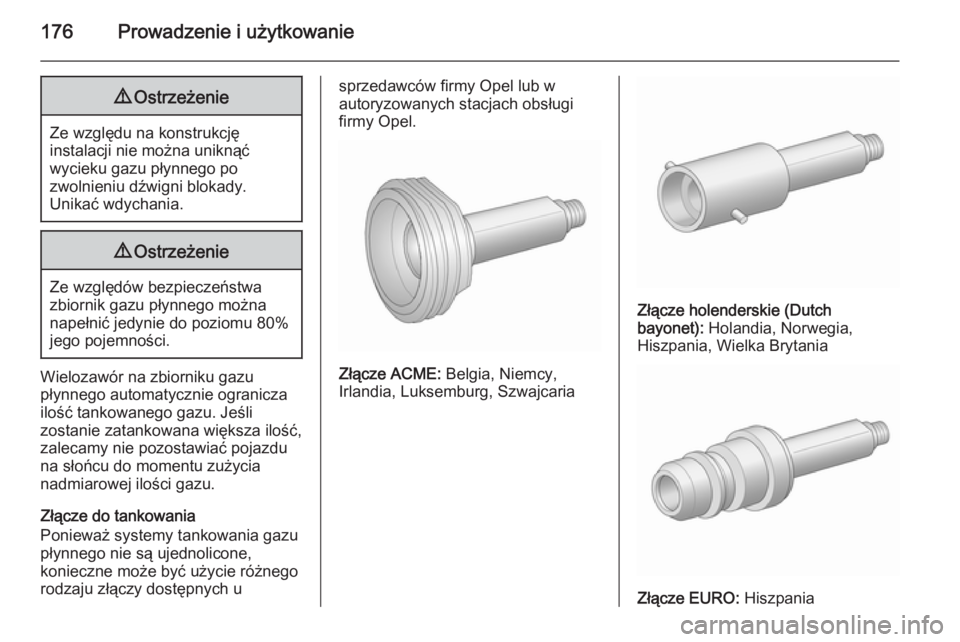

176Prowadzenie i użytkowanie9Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego można
napełnić jedynie do poziomu 80%
jego pojemności.
Wielozawór na zbiorniku gazu
płynnego automatycznie ogranicza
ilość tankowanego gazu. Jeśli
zostanie zatankowana większa ilość,
zalecamy nie pozostawiać pojazdu
na słońcu do momentu zużycia
nadmiarowej ilości gazu.
Złącze do tankowania
Ponieważ systemy tankowania gazu
płynnego nie są ujednolicone,
konieczne może być użycie różnego
rodzaju złączy dostępnych u
sprzedawców firmy Opel lub w
autoryzowanych stacjach obsługi
firmy Opel.
Złącze ACME: Belgia, Niemcy,
Irlandia, Luksemburg, Szwajcaria
Złącze holenderskie (Dutch
bayonet): Holandia, Norwegia,
Hiszpania, Wielka Brytania
Złącze EURO: Hiszpania

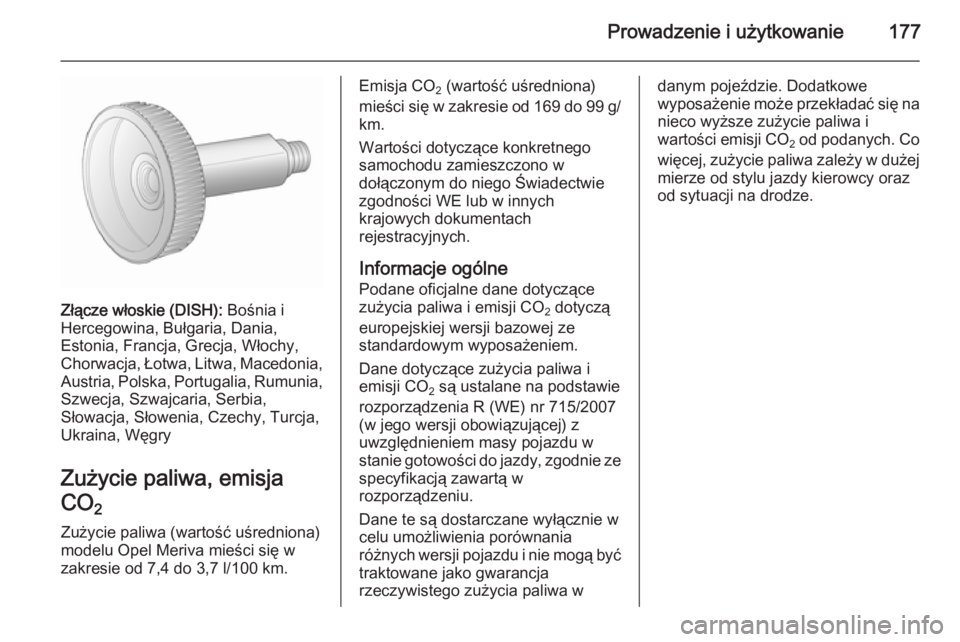

Prowadzenie i użytkowanie177
Złącze włoskie (DISH): Bośnia i
Hercegowina, Bułgaria, Dania,
Estonia, Francja, Grecja, Włochy, Chorwacja, Łotwa, Litwa, Macedonia,
Austria, Polska, Portugalia, Rumunia, Szwecja, Szwajcaria, Serbia,
Słowacja, Słowenia, Czechy, Turcja,
Ukraina, Węgry
Zużycie paliwa, emisja
CO 2
Zużycie paliwa (wartość uśredniona)
modelu Opel Meriva mieści się w
zakresie od 7,4 do 3,7 l/100 km.
Emisja CO 2 (wartość uśredniona)
mieści się w zakresie od 169 do 99 g/ km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólne
Podane oficjalne dane dotyczące
zużycia paliwa i emisji CO 2 dotyczą
europejskiej wersji bazowej ze
standardowym wyposażeniem.
Dane dotyczące zużycia paliwa i emisji CO 2 są ustalane na podstawie
rozporządzenia R (WE) nr 715/2007
(w jego wersji obowiązującej) z
uwzględnieniem masy pojazdu w
stanie gotowości do jazdy, zgodnie ze
specyfikacją zawartą w
rozporządzeniu.
Dane te są dostarczane wyłącznie w
celu umożliwienia porównania
różnych wersji pojazdu i nie mogą być traktowane jako gwarancja
rzeczywistego zużycia paliwa wdanym pojeździe. Dodatkowe
wyposażenie może przekładać się na
nieco wyższe zużycie paliwa i
wartości emisji CO
2 od podanych. Co
więcej, zużycie paliwa zależy w dużej mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.

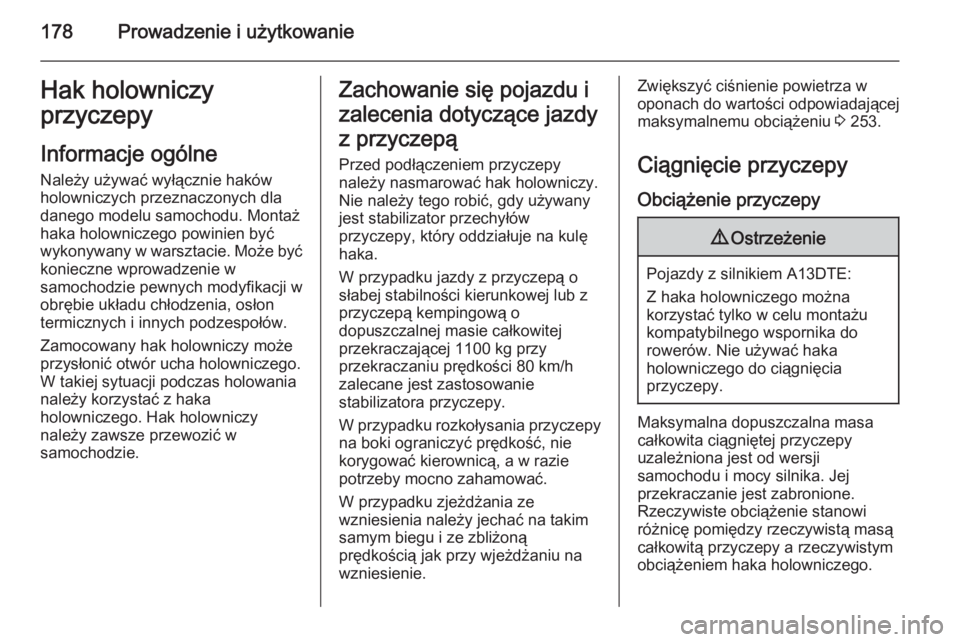

178Prowadzenie i użytkowanieHak holowniczy
przyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.Zachowanie się pojazdu i
zalecenia dotyczące jazdy
z przyczepą Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą kempingową o
dopuszczalnej masie całkowitej
przekraczającej 1100 kg przy
przekraczaniu prędkości 80 km/h
zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 253.
Ciągnięcie przyczepy Obciążenie przyczepy9 Ostrzeżenie
Pojazdy z silnikiem A13DTE:
Z haka holowniczego można
korzystać tylko w celu montażu
kompatybilnego wspornika do
rowerów. Nie używać haka
holowniczego do ciągnięcia
przyczepy.
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.

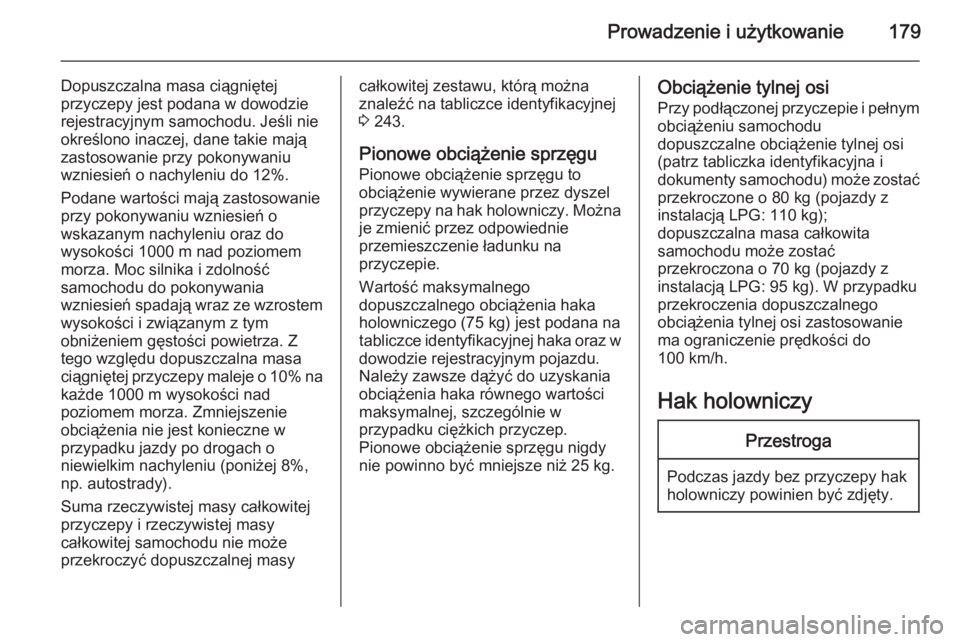

Prowadzenie i użytkowanie179
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masycałkowitej zestawu, którą można znaleźć na tabliczce identyfikacyjnej
3 243.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać
przekroczone o 80 kg (pojazdy z
instalacją LPG: 110 kg);
dopuszczalna masa całkowita
samochodu może zostać
przekroczona o 70 kg (pojazdy z
instalacją LPG: 95 kg). W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.

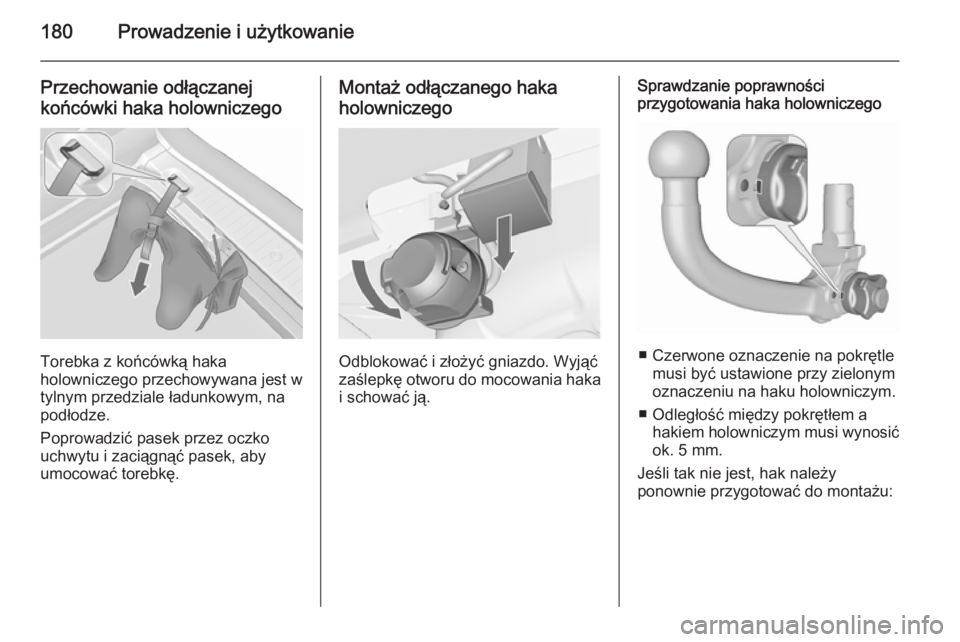

180Prowadzenie i użytkowanie
Przechowanie odłączanejkońcówki haka holowniczego
Torebka z końcówką haka
holowniczego przechowywana jest w
tylnym przedziale ładunkowym, na
podłodze.
Poprowadzić pasek przez oczko
uchwytu i zaciągnąć pasek, aby
umocować torebkę.
Montaż odłączanego haka
holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
■ Czerwone oznaczenie na pokrętle
musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Odległość między pokrętłem a hakiem holowniczym musi wynosić
ok. 5 mm.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:

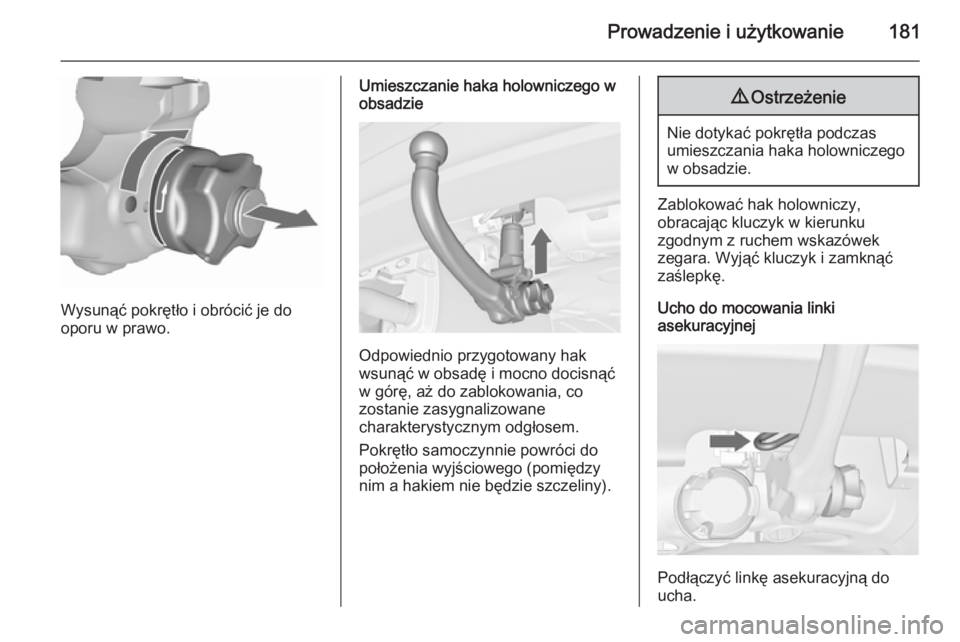

Prowadzenie i użytkowanie181
Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).
9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w kierunku
zgodnym z ruchem wskazówek
zegara. Wyjąć kluczyk i zamknąć
zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.

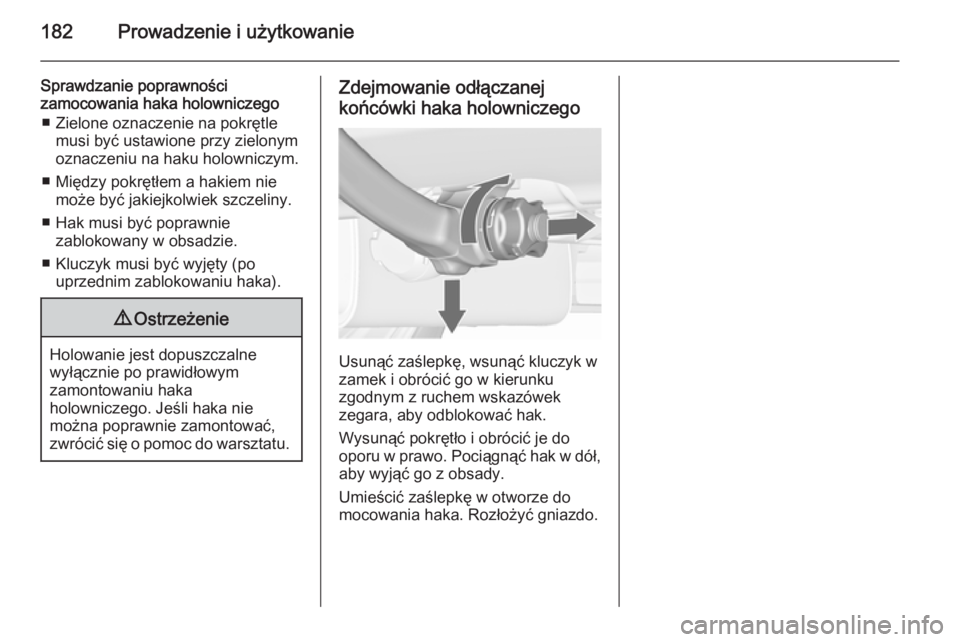

182Prowadzenie i użytkowanie
Sprawdzanie poprawności
zamocowania haka holowniczego
■ Zielone oznaczenie na pokrętle musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
■ Hak musi być poprawnie zablokowany w obsadzie.
■ Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować, zwrócić się o pomoc do warsztatu.
Zdejmowanie odłączanej
końcówki haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w kierunku
zgodnym z ruchem wskazówek
zegara, aby odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
