2015.5 OPEL MERIVA Instrukcja obsługi (in Polish)

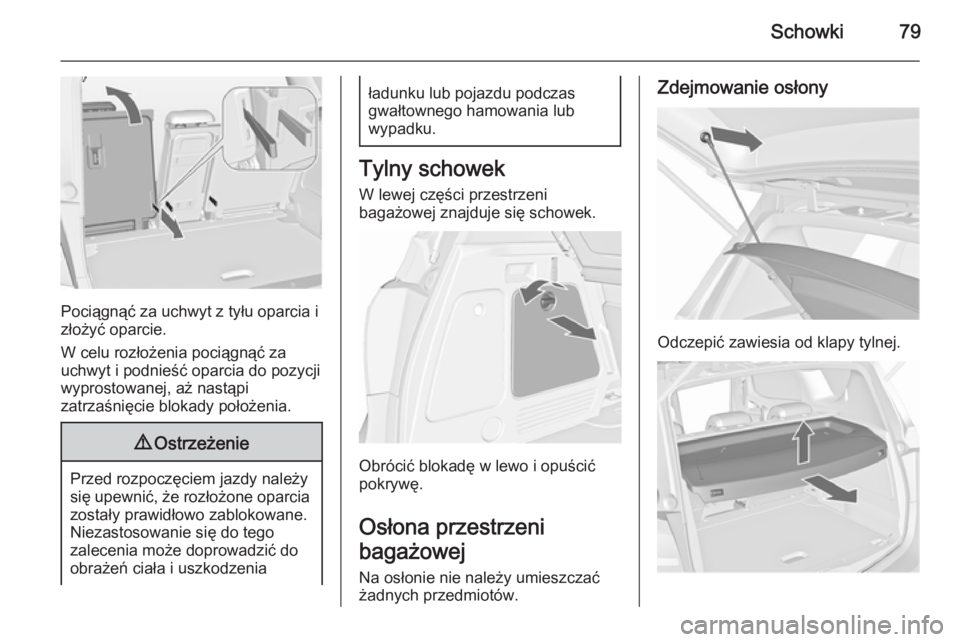

Schowki79
Pociągnąć za uchwyt z tyłu oparcia i
złożyć oparcie.
W celu rozłożenia pociągnąć za
uchwyt i podnieść oparcia do pozycji wyprostowanej, aż nastąpi
zatrzaśnięcie blokady położenia.
9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Tylny schowek
W lewej części przestrzeni
bagażowej znajduje się schowek.
Obrócić blokadę w lewo i opuścić
pokrywę.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Zdejmowanie osłony
Odczepić zawiesia od klapy tylnej.

80Schowki
Unieść pokrywę od tyłu i popchnąć ją
ku górze od przodu.
Zdjąć osłonę.
Przechowywanie osłony Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją
ku górze, wypychając ją z prowadnic
z przodu.
Włożyć pokrywę za tylne siedzenia.
Zakładanie osłony
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Tylna osłona podłogowa
Tylną osłonę podłogową można
unieść.
Złożyć do góry i lekko unieść pokrywę przestrzeni bagażowej.
Wyciągnąć haczyk na lewej ściance
bagażnika w celu zaczepienia osłony
tylnej części podłogi w pionowym
położeniu.
Podłoga dzieląca bagażnik
Podłogę dzielącą bagażnik można
włożyć w przestrzeń bagażową w
dwóch położeniach:
■ bezpośrednio nad osłoną wnęki koła zapasowego lub osłoną tylnej
części podłogi,
■ w górnych otworach w przestrzeni bagażowej.
W celu wyjęcia podłogi dzielącej
bagażnik unieść pociągając za
zagłębienie i wyciągnąć w tył.
W celu włożenia podłogi dzielącej
bagażnik wsunąć ją w odpowiednią
prowadnicę, a następnie opuścić.

Schowki81
Gdy podłoga jest zamocowana wgórnym położeniu, przestrzeń
pomiędzy podłogą a osłoną wnęki
koła zapasowego można
wykorzystać jako schowek.
W tym położeniu, gdy oparcia tylnych
siedzeń są złożone w przód,
utworzona zostaje przestrzeń
bagażowa o niemal płaskiej
podłodze.
W położeniu górnym, podłoga
dzieląca bagażnik może wytrzymać
obciążenie maksymalnie 100 kg. W
położeniu dolnym, podłoga dzieląca
bagażnik może wytrzymać
maksymalne dopuszczalne
obciążenie.
W modelach wyposażonych w
zestaw do naprawy opon, wnękę na
koło zapasowe można wykorzystać
jako dodatkowy schowek. Zestaw do
naprawy opon 3 217.Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Siatka zabezpieczająca Za przednimi fotelami można
zainstalować siatkę
zabezpieczającą.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
W dachu znajdują się dwa otwory
montażowe. Zawiesić poprzeczkę
siatki z jednej strony, a następnie pchnąć do przodu i zablokować.
Wydłużyć poprzeczkę, zawiesić ją z
drugiej strony, a następnie pchnąć do
przodu i zablokować.

82Schowki
Zaczepić haczyki pasów
napinających siatki o zaczepy w
podłodze za przednimi fotelami.
Naprężyć siatkę, ciągnąc za luźny
koniec pasa.
Zawiesić i dokręcić po obu stronach.
Zdejmowanie
Odchylić do góry regulator długości i
odczepić paski napinające siatki po
obu stronach. Odłączyć górną
poprzeczkę z jednej strony, odłączyć
z drugiej strony, a następnie wyjąć z
otworów.
Przechowywanie
Ułożyć paski napinające równo na
siatce zabezpieczającej w sposób
przedstawiony na ilustracji.
Trzymając za poprzeczkę górną,
złożyć siatkę mniej więcej na pół.
Umieścić poprzeczkę górną na
paskach napinających obok
poprzeczki dolnej. Zaczepy
poprzeczki górnej muszą być
skierowane w stronę przeciwną do
poprzeczki dolnej.

Schowki83
Okręcić siatkę ciasno taśmą
zapinaną na rzepy przy regulatorach
długości. Regulatory długości i
poprzeczki muszą być umieszczone
płasko przy sobie.
Siatkę zabezpieczającą należy
przechowywać w wolnej przestrzeni pod podłogą dzielącą bagażnik. Tylna osłona podłogowa 3 80.
Składane stoliki
Stoliki są zamocowane na oparciach
przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem
wyczuwalnego oporu.
Nie umieszczać żadnych ciężkich
przedmiotów na składanym stoliku.
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy chować w
schowku w tylnej części przestrzeni
bagażowej.
Apteczka pierwszej
pomocy Apteczkę pierwszej pomocy i
kamizelkę odblaskową
przechowywać pod fotelem kierowcy.
Do zamocowania użyć pasków.

84Schowki
W zależności od wersji pojazdu pod
fotelem kierowcy może znajdować się
pojemnik. Pociągnąć za uchwyt i
opuścić pokrywę. Maksymalne
obciążenie: 1,5 kg.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Odczepić osłony wszystkich punktów montażowych.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 81.

Schowki85
■Haczyk na lewej ściance bagażnika
służy do zawieszania toreb z
zakupami. Wyciągnąć haczyk. Maksymalne obciążenie: 3 kg.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.
■ Nie wolno umieszczać żadnych przedmiotów na osłonie przestrzenibagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
hamulcem postojowym i dźwignią
zmiany biegów ani ograniczać
swobody ruchu kierowcy. W
kabinie samochodu nie wolno
przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna
3 243) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów (zbiornik
paliwa napełniony w 90 %).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć

86Schowki
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 60 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.
