2015.5 OPEL MERIVA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

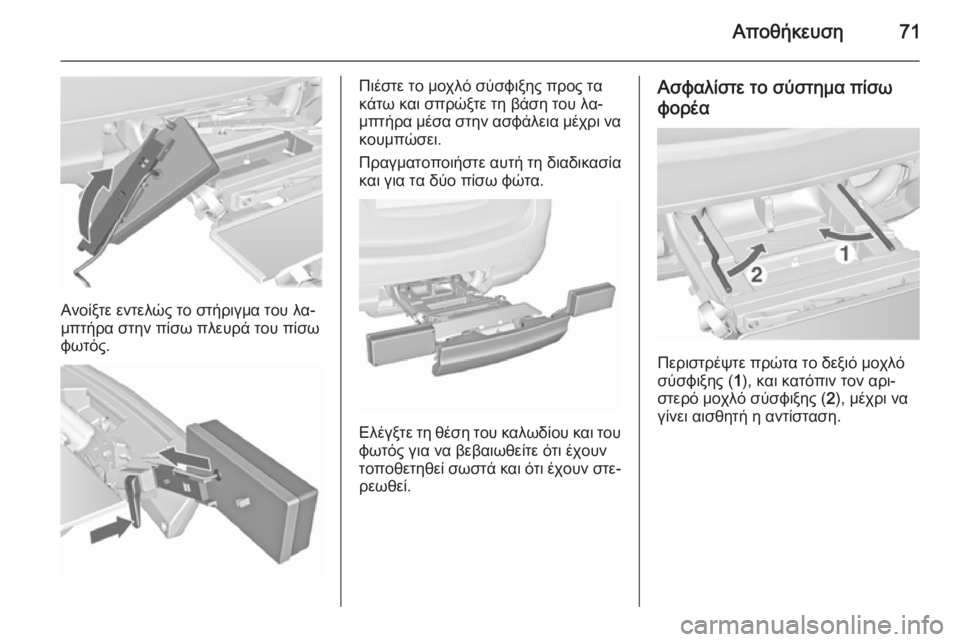

Αποθήκευση71
Ανοίξτε εντελώς το στήριγμα του λα‐
μπτήρα στην πίσω πλευρά του πίσω
φωτός.
Πιέστε το μοχλό σύσφιξης προς τα
κάτω και σπρώξτε τη βάση του λα‐ μπτήρα μέσα στην ασφάλεια μέχρι να κουμπώσει.
Πραγματοποιήστε αυτή τη διαδικασία
και για τα δύο πίσω φώτα.
Ελέγξτε τη θέση του καλωδίου και του
φωτός για να βεβαιωθείτε ότι έχουν
τοποθετηθεί σωστά και ότι έχουν στε‐
ρεωθεί.
Ασφαλίστε το σύστημα πίσω
φορέα
Περιστρέψτε πρώτα το δεξιό μοχλό
σύσφιξης ( 1), και κατόπιν τον αρι‐
στερό μοχλό σύσφιξης ( 2), μέχρι να
γίνει αισθητή η αντίσταση.

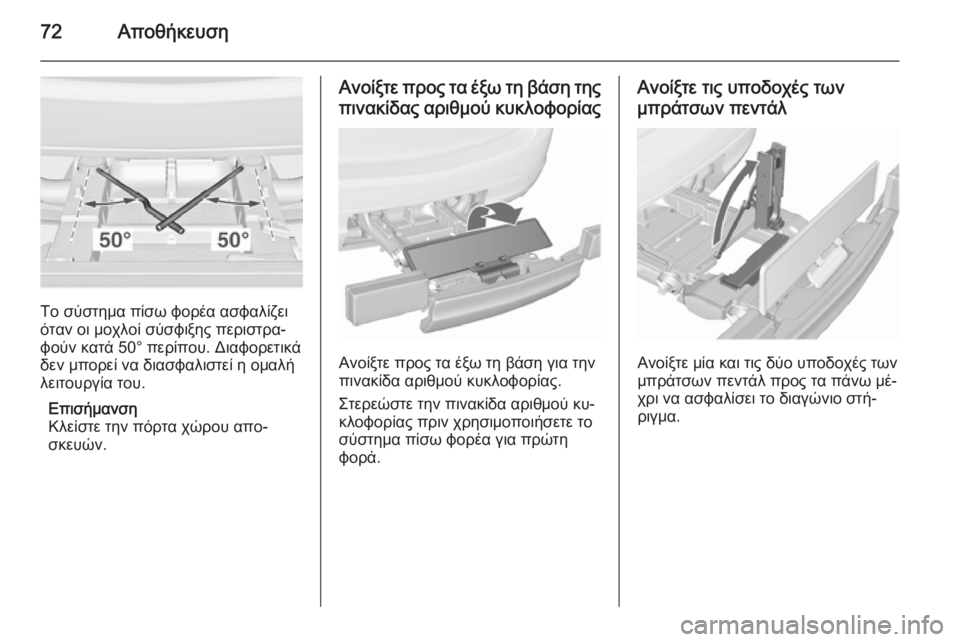

72Αποθήκευση
Το σύστημα πίσω φορέα ασφαλίζει
όταν οι μοχλοί σύσφιξης περιστρα‐ φούν κατά 50° περίπου. Διαφορετικά
δεν μπορεί να διασφαλιστεί η ομαλή
λειτουργία του.
Επισήμανση
Κλείστε την πόρτα χώρου απο‐
σκευών.
Ανοίξτε προς τα έξω τη βάση της
πινακίδας αριθμού κυκλοφορίας
Ανοίξτε προς τα έξω τη βάση για την
πινακίδα αριθμού κυκλοφορίας.
Στερεώστε την πινακίδα αριθμού κυ‐
κλοφορίας πριν χρησιμοποιήσετε το
σύστημα πίσω φορέα για πρώτη
φορά.
Ανοίξτε τις υποδοχές των
μπράτσων πεντάλ
Ανοίξτε μία και τις δύο υποδοχές των
μπράτσων πεντάλ προς τα πάνω μέ‐
χρι να ασφαλίσει το διαγώνιο στή‐
ριγμα.

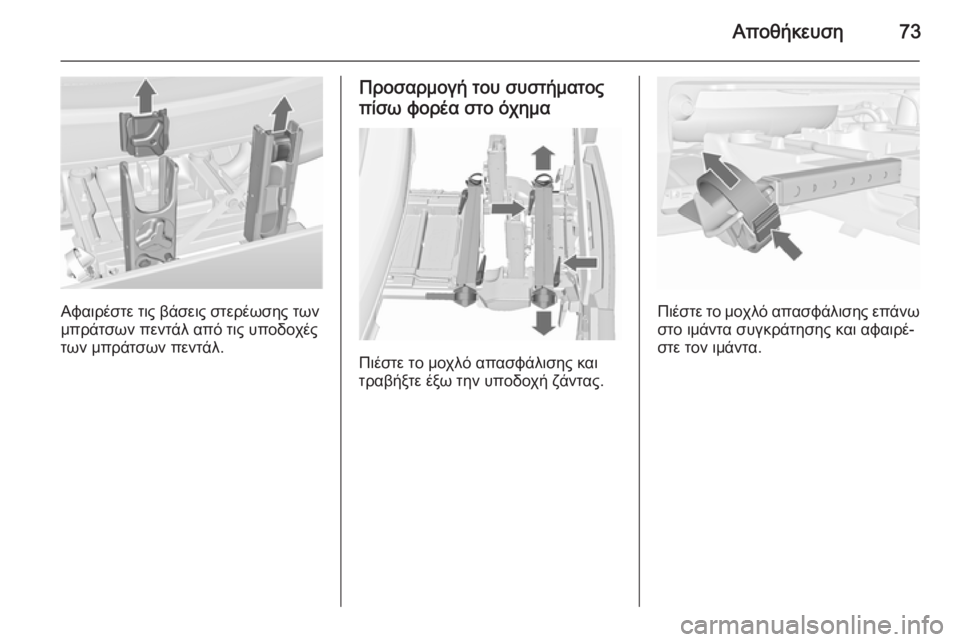

Αποθήκευση73
Αφαιρέστε τις βάσεις στερέωσης των
μπράτσων πεντάλ από τις υποδοχές
των μπράτσων πεντάλ.
Προσαρμογή του συστήματος
πίσω φορέα στο όχημα
Πιέστε το μοχλό απασφάλισης και
τραβήξτε έξω την υποδοχή ζάντας.
Πιέστε το μοχλό απασφάλισης επάνω στο ιμάντα συγκράτησης και αφαιρέ‐στε τον ιμάντα.

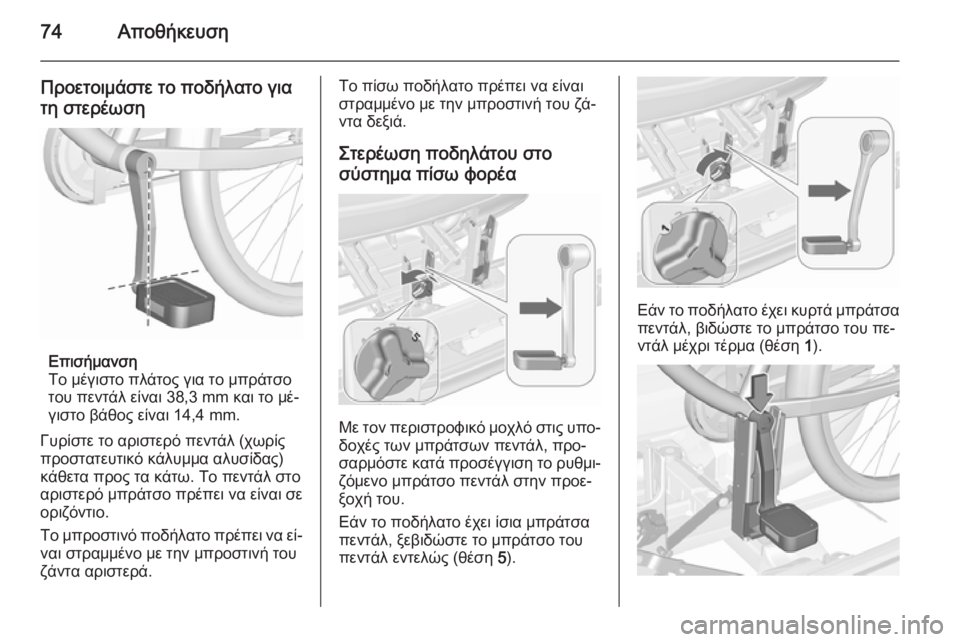

74Αποθήκευση
Προετοιμάστε το ποδήλατο για
τη στερέωση
Επισήμανση
Το μέγιστο πλάτος για το μπράτσο
του πεντάλ είναι 38,3 mm και το μέ‐
γιστο βάθος είναι 14,4 mm.
Γυρίστε το αριστερό πεντάλ (χωρίς
προστατευτικό κάλυμμα αλυσίδας)
κάθετα προς τα κάτω. Το πεντάλ στο
αριστερό μπράτσο πρέπει να είναι σε
οριζόντιο.
Το μπροστινό ποδήλατο πρέπει να εί‐ ναι στραμμένο με την μπροστινή του
ζάντα αριστερά.
Το πίσω ποδήλατο πρέπει να είναι
στραμμένο με την μπροστινή του ζά‐
ντα δεξιά.
Στερέωση ποδηλάτου στο
σύστημα πίσω φορέα
Με τον περιστροφικό μοχλό στις υπο‐ δοχές των μπράτσων πεντάλ, προ‐
σαρμόστε κατά προσέγγιση το ρυθμι‐
ζόμενο μπράτσο πεντάλ στην προε‐
ξοχή του.
Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του
πεντάλ εντελώς (θέση 5).
Εάν το ποδήλατο έχει κυρτά μπράτσα
πεντάλ, βιδώστε το μπράτσο του πε‐
ντάλ μέχρι τέρμα (θέση 1).

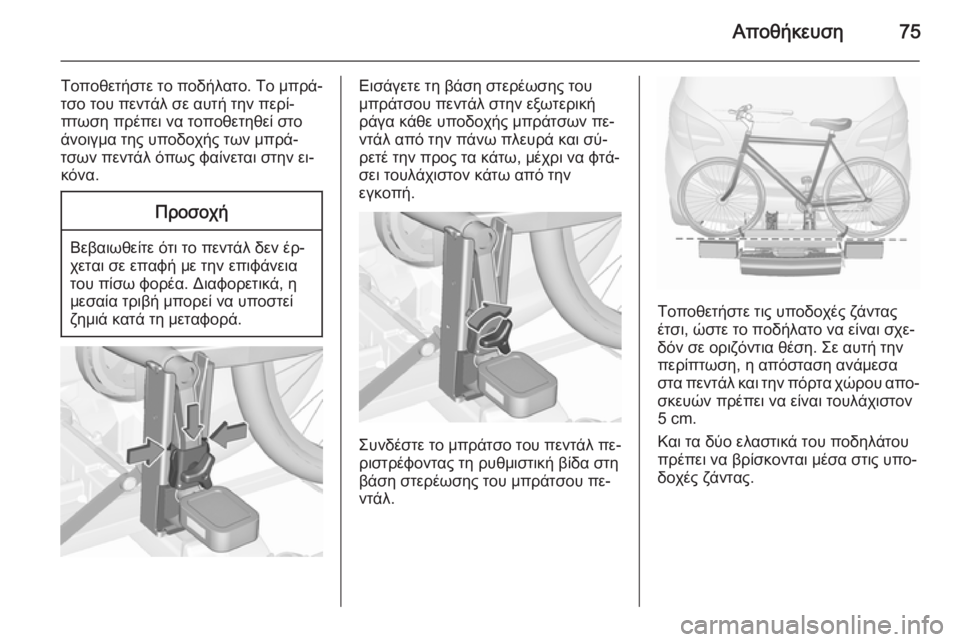

Αποθήκευση75
Τοποθετήστε το ποδήλατο. Το μπρά‐
τσο του πεντάλ σε αυτή την περί‐
πτωση πρέπει να τοποθετηθεί στο
άνοιγμα της υποδοχής των μπρά‐
τσων πεντάλ όπως φαίνεται στην ει‐
κόνα.Προσοχή
Βεβαιωθείτε ότι το πεντάλ δεν έρ‐
χεται σε επαφή με την επιφάνεια
του πίσω φορέα. Διαφορετικά, η
μεσαία τριβή μπορεί να υποστεί
ζημιά κατά τη μεταφορά.
Εισάγετε τη βάση στερέωσης του
μπράτσου πεντάλ στην εξωτερική
ράγα κάθε υποδοχής μπράτσων πε‐
ντάλ από την πάνω πλευρά και σύ‐
ρετέ την προς τα κάτω, μέχρι να φτά‐
σει τουλάχιστον κάτω από την
εγκοπή.
Συνδέστε το μπράτσο του πεντάλ πε‐
ριστρέφοντας τη ρυθμιστική βίδα στη
βάση στερέωσης του μπράτσου πε‐
ντάλ.
Τοποθετήστε τις υποδοχές ζάντας
έτσι, ώστε το ποδήλατο να είναι σχε‐
δόν σε οριζόντια θέση. Σε αυτή την
περίπτωση, η απόσταση ανάμεσα
στα πεντάλ και την πόρτα χώρου απο‐
σκευών πρέπει να είναι τουλάχιστον
5 cm.
Και τα δύο ελαστικά του ποδηλάτου
πρέπει να βρίσκονται μέσα στις υπο‐
δοχές ζάντας.

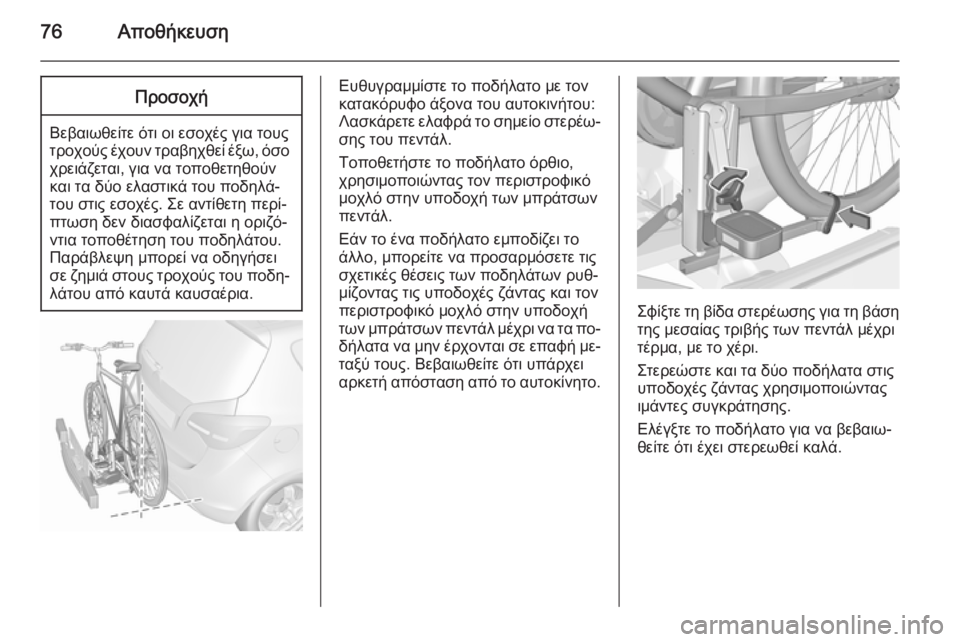

76ΑποθήκευσηΠροσοχή
Βεβαιωθείτε ότι οι εσοχές για τους
τροχούς έχουν τραβηχθεί έξω, όσο
χρειάζεται, για να τοποθετηθούν
και τα δύο ελαστικά του ποδηλά‐ του στις εσοχές. Σε αντίθετη περί‐
πτωση δεν διασφαλίζεται η οριζό‐
ντια τοποθέτηση του ποδηλάτου.
Παράβλεψη μπορεί να οδηγήσει
σε ζημιά στους τροχούς του ποδη‐ λάτου από καυτά καυσαέρια.
Ευθυγραμμίστε το ποδήλατο με τον
κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέω‐ σης του πεντάλ.
Τοποθετήστε το ποδήλατο όρθιο,
χρησιμοποιώντας τον περιστροφικό
μοχλό στην υποδοχή των μπράτσων
πεντάλ.
Εάν το ένα ποδήλατο εμποδίζει το
άλλο, μπορείτε να προσαρμόσετε τις
σχετικές θέσεις των ποδηλάτων ρυθ‐
μίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή
των μπράτσων πεντάλ μέχρι να τα πο‐ δήλατα να μην έρχονται σε επαφή με‐ ταξύ τους. Βεβαιωθείτε ότι υπάρχει
αρκετή απόσταση από το αυτοκίνητο.
Σφίξτε τη βίδα στερέωσης για τη βάση
της μεσαίας τριβής των πεντάλ μέχρι
τέρμα, με το χέρι.
Στερεώστε και τα δύο ποδήλατα στις υποδοχές ζάντας χρησιμοποιώντας
ιμάντες συγκράτησης.
Ελέγξτε το ποδήλατο για να βεβαιω‐
θείτε ότι έχει στερεωθεί καλά.

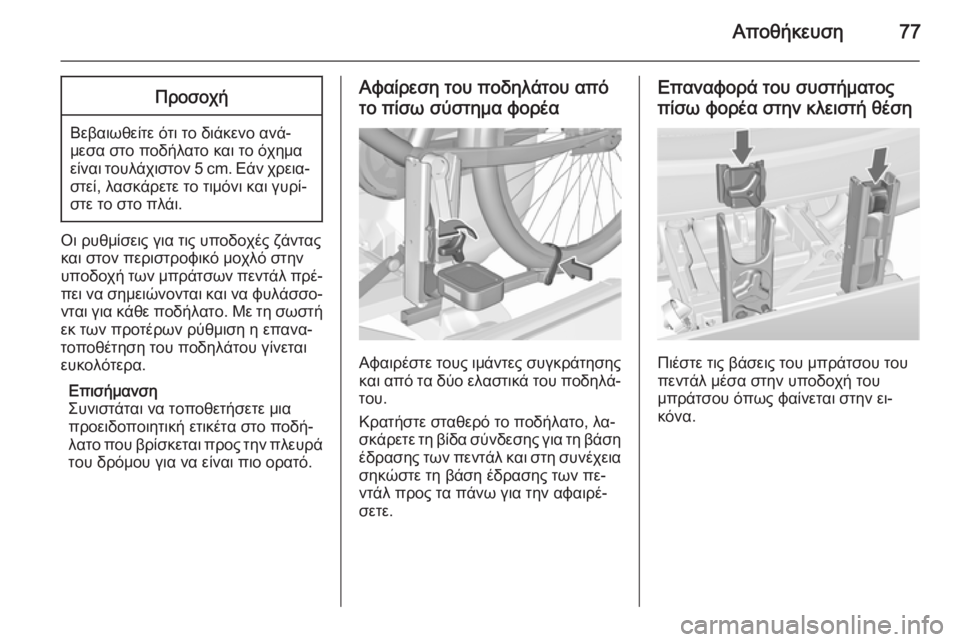

Αποθήκευση77Προσοχή
Βεβαιωθείτε ότι το διάκενο ανά‐
μεσα στο ποδήλατο και το όχημα
είναι τουλάχιστον 5 cm. Εάν χρεια‐ στεί, λασκάρετε το τιμόνι και γυρί‐
στε το στο πλάι.
Οι ρυθμίσεις για τις υποδοχές ζάντας
και στον περιστροφικό μοχλό στην
υποδοχή των μπράτσων πεντάλ πρέ‐ πει να σημειώνονται και να φυλάσσο‐
νται για κάθε ποδήλατο. Με τη σωστή
εκ των προτέρων ρύθμιση η επανα‐
τοποθέτηση του ποδηλάτου γίνεται
ευκολότερα.
Επισήμανση
Συνιστάται να τοποθετήσετε μια
προειδοποιητική ετικέτα στο ποδή‐
λατο που βρίσκεται προς την πλευρά του δρόμου για να είναι πιο ορατό.
Αφαίρεση του ποδηλάτου από
το πίσω σύστημα φορέα
Αφαιρέστε τους ιμάντες συγκράτησης και από τα δύο ελαστικά του ποδηλά‐
του.
Κρατήστε σταθερό το ποδήλατο, λα‐
σκάρετε τη βίδα σύνδεσης για τη βάση
έδρασης των πεντάλ και στη συνέχεια
σηκώστε τη βάση έδρασης των πε‐
ντάλ προς τα πάνω για την αφαιρέ‐ σετε.
Επαναφορά του συστήματος
πίσω φορέα στην κλειστή θέση
Πιέστε τις βάσεις του μπράτσου του
πεντάλ μέσα στην υποδοχή του
μπράτσου όπως φαίνεται στην ει‐
κόνα.

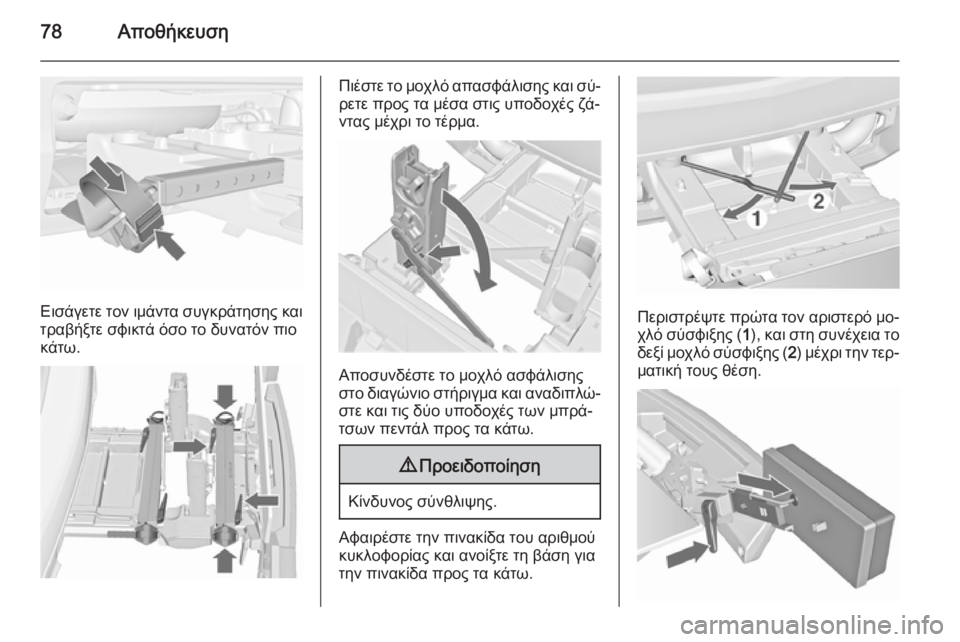

78Αποθήκευση
Εισάγετε τον ιμάντα συγκράτησης και
τραβήξτε σφικτά όσο το δυνατόν πιο
κάτω.
Πιέστε το μοχλό απασφάλισης και σύ‐
ρετε προς τα μέσα στις υποδοχές ζά‐
ντας μέχρι το τέρμα.
Αποσυνδέστε το μοχλό ασφάλισης
στο διαγώνιο στήριγμα και αναδιπλώ‐
στε και τις δύο υποδοχές των μπρά‐
τσων πεντάλ προς τα κάτω.
9 Προειδοποίηση
Κίνδυνος σύνθλιψης.
Αφαιρέστε την πινακίδα του αριθμού
κυκλοφορίας και ανοίξτε τη βάση για
την πινακίδα προς τα κάτω.
Περιστρέψτε πρώτα τον αριστερό μο‐
χλό σύσφιξης ( 1), και στη συνέχεια το
δεξί μοχλό σύσφιξης ( 2) μέχρι την τερ‐
ματική τους θέση.
