2015.5 OPEL INSIGNIA Manuale di uso e manutenzione (in Italian)

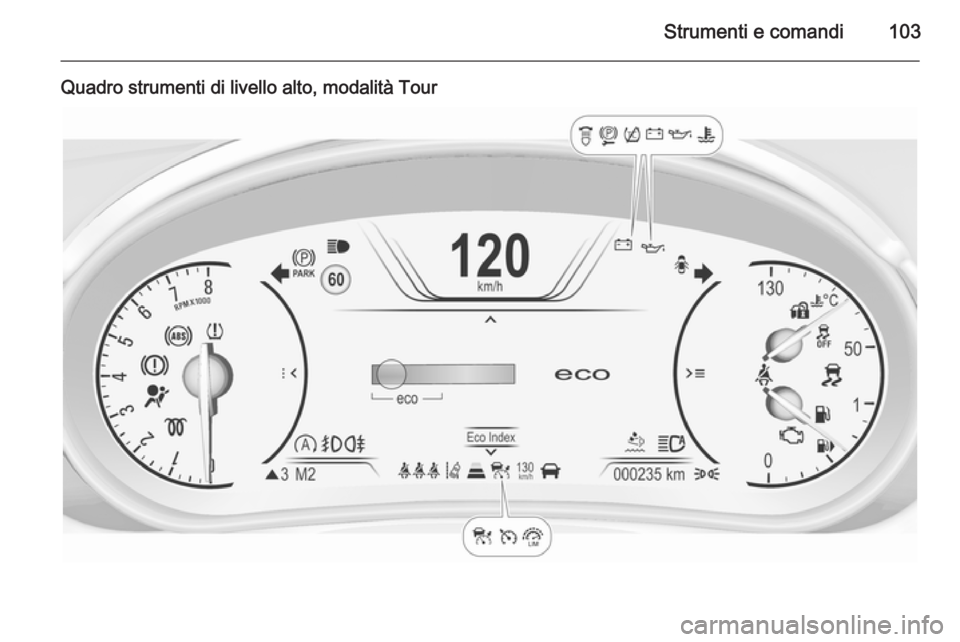

Strumenti e comandi103
Quadro strumenti di livello alto, modalità Tour

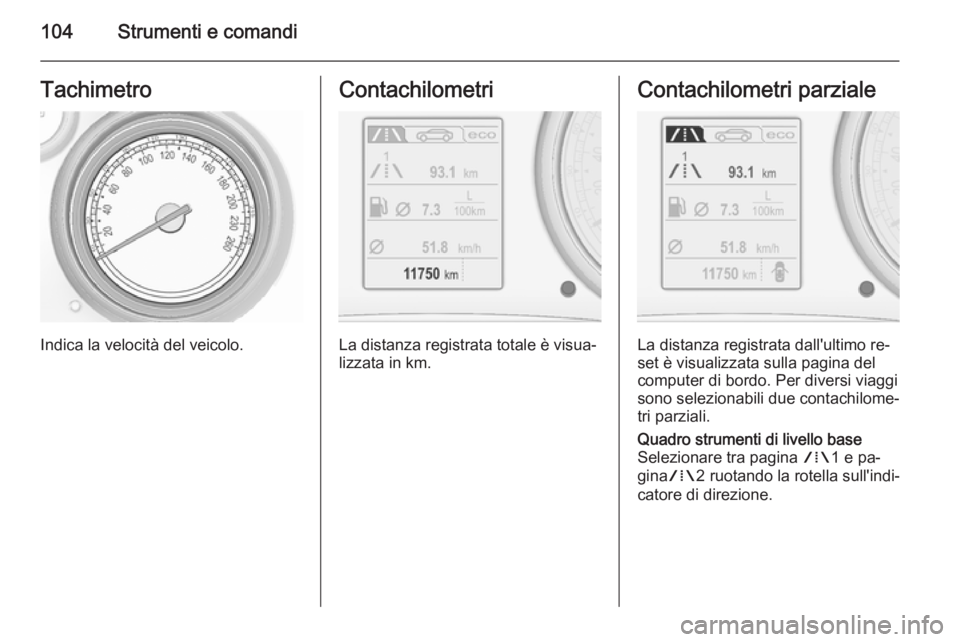

104Strumenti e comandiTachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
La distanza registrata dall'ultimo re‐
set è visualizzata sulla pagina del
computer di bordo. Per diversi viaggi
sono selezionabili due contachilome‐
tri parziali.
Quadro strumenti di livello base
Selezionare tra pagina W1 e pa‐
gina W2 ruotando la rotella sull'indi‐
catore di direzione.

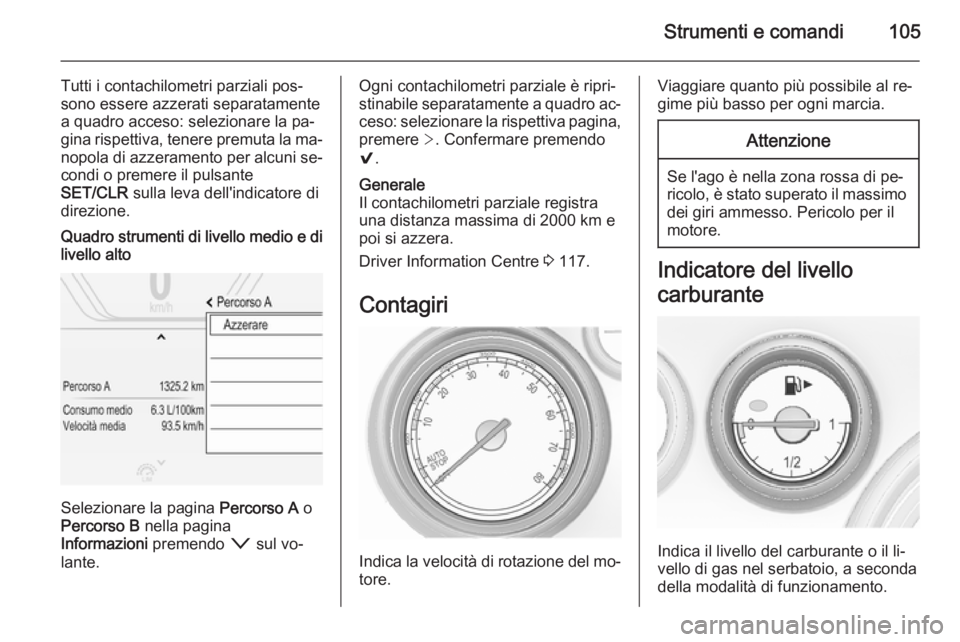

Strumenti e comandi105
Tutti i contachilometri parziali pos‐
sono essere azzerati separatamente
a quadro acceso: selezionare la pa‐
gina rispettiva, tenere premuta la ma‐ nopola di azzeramento per alcuni se‐
condi o premere il pulsante
SET/CLR sulla leva dell'indicatore di
direzione.Quadro strumenti di livello medio e di
livello alto
Selezionare la pagina Percorso A o
Percorso B nella pagina
Informazioni premendo o sul vo‐
lante.
Ogni contachilometri parziale è ripri‐
stinabile separatamente a quadro ac‐
ceso: selezionare la rispettiva pagina, premere >. Confermare premendo
9 .Generale
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Driver Information Centre 3 117.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o il li‐
vello di gas nel serbatoio, a seconda
della modalità di funzionamento.

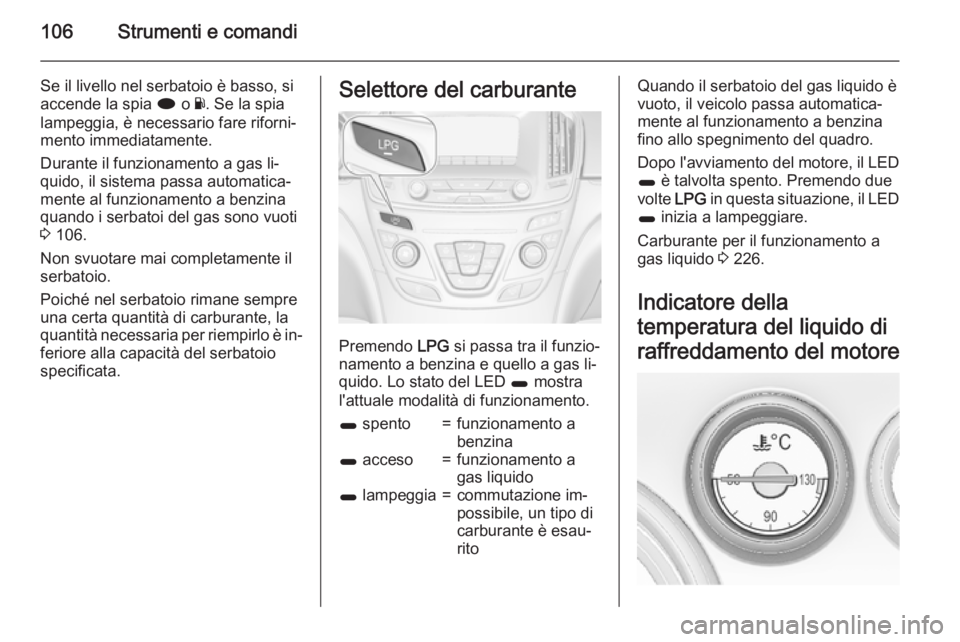

106Strumenti e comandi
Se il livello nel serbatoio è basso, si
accende la spia i o Y. Se la spia
lampeggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 106.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.Selettore del carburante
Premendo LPG si passa tra il funzio‐
namento a benzina e quello a gas li‐ quido. Lo stato del LED 1 mostra
l'attuale modalità di funzionamento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
ritoQuando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino allo spegnimento del quadro.
Dopo l'avviamento del motore, il LED 1 è talvolta spento. Premendo due
volte LPG in questa situazione, il LED
1 inizia a lampeggiare.
Carburante per il funzionamento a
gas liquido 3 226.
Indicatore della
temperatura del liquido di
raffreddamento del motore

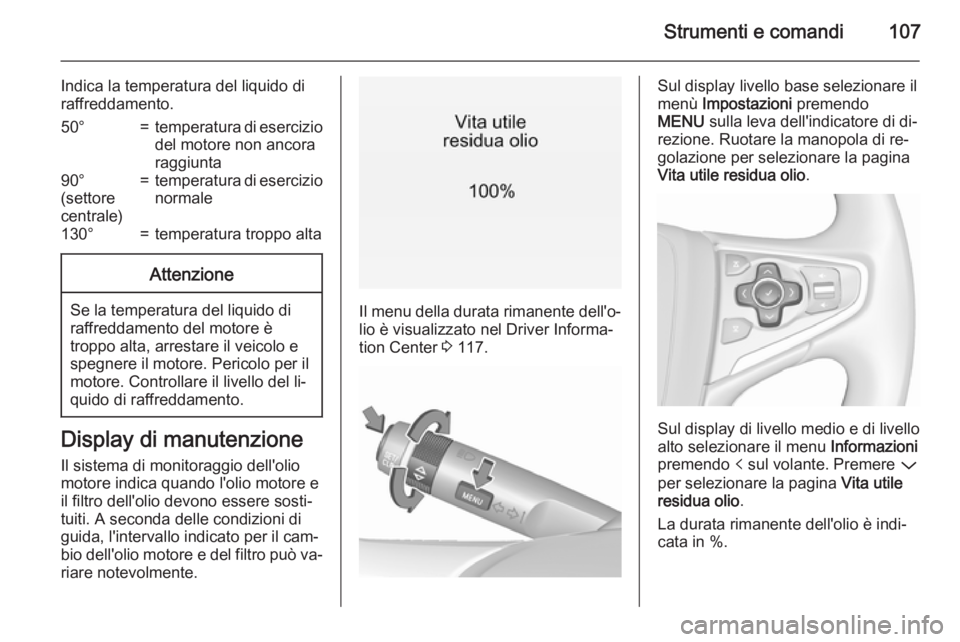

Strumenti e comandi107
Indica la temperatura del liquido di
raffreddamento.50°=temperatura di esercizio
del motore non ancora
raggiunta90°
(settore
centrale)=temperatura di esercizio
normale130°=temperatura troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Il menu della durata rimanente dell'o‐ lio è visualizzato nel Driver Informa‐tion Center 3 117.
Sul display livello base selezionare il
menù Impostazioni premendo
MENU sulla leva dell'indicatore di di‐
rezione. Ruotare la manopola di re‐ golazione per selezionare la paginaVita utile residua olio .
Sul display di livello medio e di livello
alto selezionare il menu Informazioni
premendo p sul volante. Premere P
per selezionare la pagina Vita utile
residua olio .
La durata rimanente dell'olio è indi‐ cata in %.

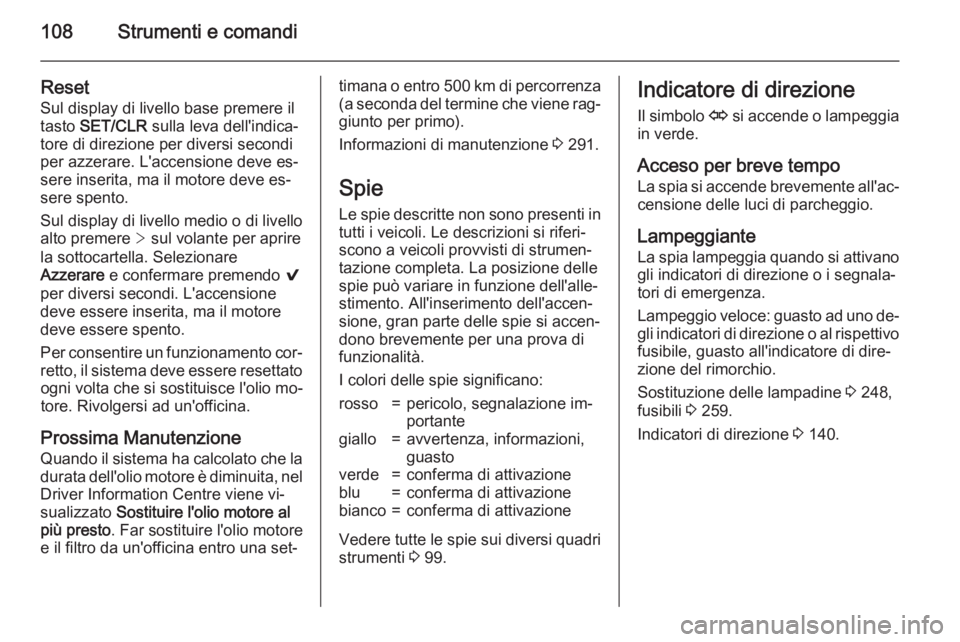

108Strumenti e comandi
ResetSul display di livello base premere iltasto SET/CLR sulla leva dell'indica‐
tore di direzione per diversi secondi
per azzerare. L'accensione deve es‐
sere inserita, ma il motore deve es‐
sere spento.
Sul display di livello medio o di livello alto premere > sul volante per aprire
la sottocartella. Selezionare
Azzerare e confermare premendo 9
per diversi secondi. L'accensione
deve essere inserita, ma il motore
deve essere spento.
Per consentire un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
e il filtro da un'officina entro una set‐timana o entro 500 km di percorrenza (a seconda del termine che viene rag‐
giunto per primo).
Informazioni di manutenzione 3 291.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in funzione dell'alle‐
stimento. All'inserimento dell'accen‐ sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso=pericolo, segnalazione im‐
portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 99.
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo La spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
Lampeggiante La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto ad uno de‐
gli indicatori di direzione o al rispettivo fusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 248,
fusibili 3 259.
Indicatori di direzione 3 140.

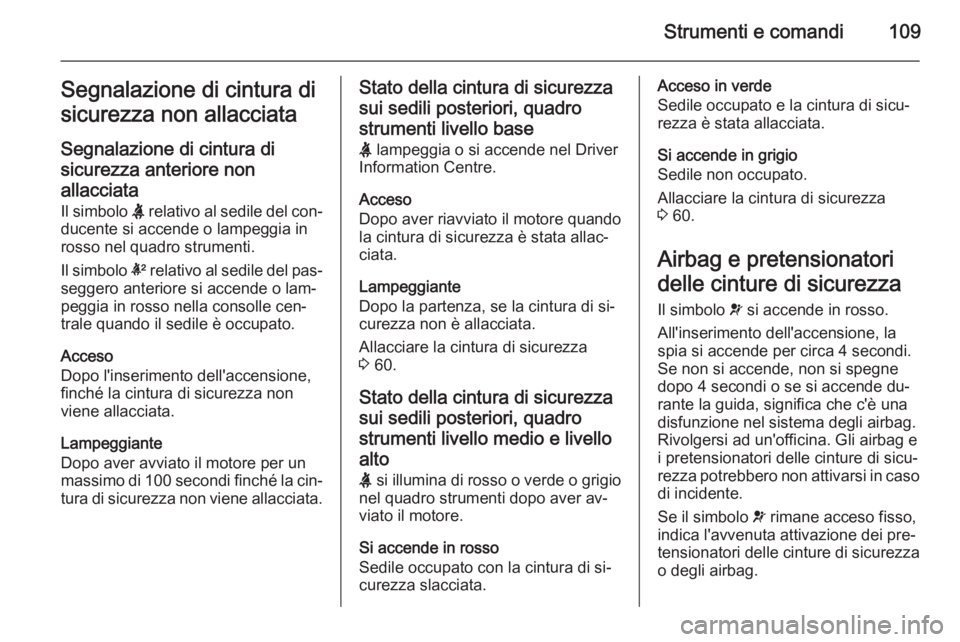

Strumenti e comandi109Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata Il simbolo X relativo al sedile del con‐
ducente si accende o lampeggia in
rosso nel quadro strumenti.
Il simbolo k relativo al sedile del pas‐
seggero anteriore si accende o lam‐ peggia in rosso nella consolle cen‐
trale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.Stato della cintura di sicurezza
sui sedili posteriori, quadrostrumenti livello base X lampeggia o si accende nel Driver
Information Centre.
Acceso
Dopo aver riavviato il motore quando
la cintura di sicurezza è stata allac‐
ciata.
Lampeggiante
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 60.
Stato della cintura di sicurezza
sui sedili posteriori, quadro strumenti livello medio e livello
alto X si illumina di rosso o verde o grigio
nel quadro strumenti dopo aver av‐
viato il motore.
Si accende in rosso
Sedile occupato con la cintura di si‐
curezza slacciata.Acceso in verde
Sedile occupato e la cintura di sicu‐
rezza è stata allacciata.
Si accende in grigio
Sedile non occupato.
Allacciare la cintura di sicurezza
3 60.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o se si accende du‐
rante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.

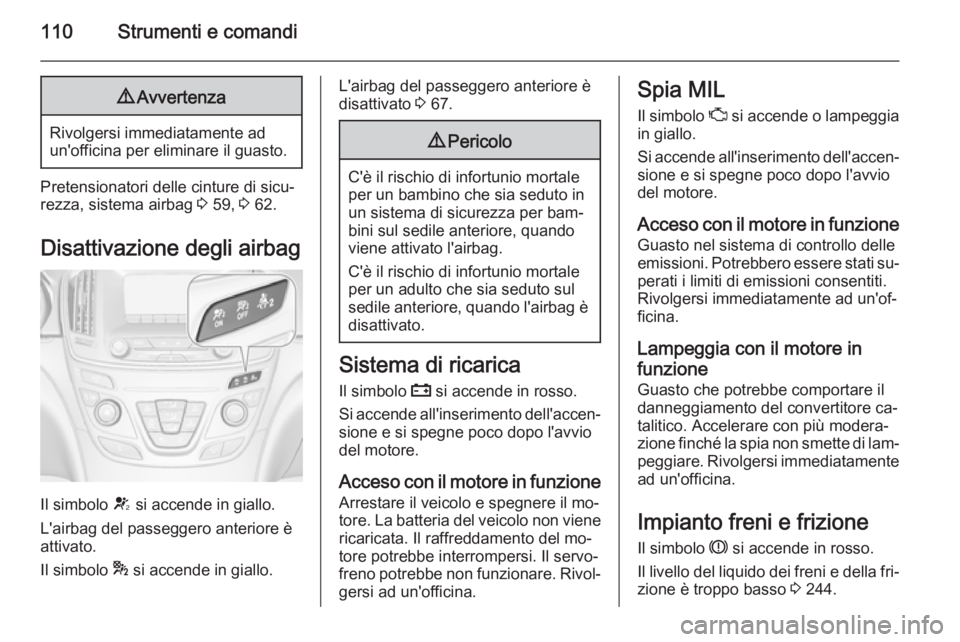

110Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 59, 3 62.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 67.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è troppo basso 3 244.
