Guida e funzionamento2159Avvertenza
L'Avviso cambio di corsia non so‐
stituisce la visione del condu‐
cente.
Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Quando il sistema rileva un veicolo in
avvicinamento da dietro a una velo‐
cità decisamente superiore, si ac‐
cende la spia di avviso arancione
F nello specchietto esterno in que‐
stione. Se il conducente attiva un in‐
dicatore di direzione, il simbolo F
comincia a lampeggiare in giallo per avvisare di non cambiare corsia.
All'accensione del motore, entrambi i
display degli specchietti esterni si ac‐
cendono brevemente per indicare
che il sistema è operativo.
Zone di rilevamento
I sensori del sistema coprono una
zona di circa 3,5 metri parallela a en‐
trambi i lati del veicolo e circa
3 metri indietro sull'allarme angolo
morto laterale (A) e circa 70 metri al‐
l'indietro sull'avviso del cambio di cor‐ sia (B) su corsie parallele. Le zone
iniziano in ciascuno specchietto
esterno. L'altezza della zona è com‐
presa tra circa 0,5 metri e 2 metri dal
suolo.

216Guida e funzionamento

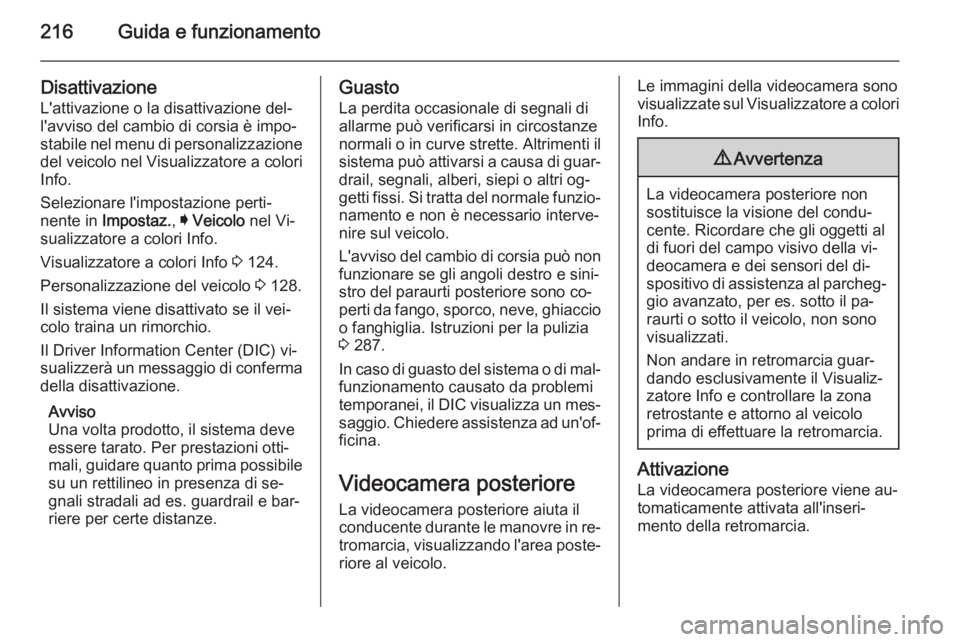

Disattivazione
L'attivazione o la disattivazione del‐
l'avviso del cambio di corsia è impo‐
stabile nel menu di personalizzazione
del veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore a colori Info.
Visualizzatore a colori Info 3 124.
Personalizzazione del veicolo 3 128.
Il sistema viene disattivato se il vei‐ colo traina un rimorchio.
Il Driver Information Center (DIC) vi‐ sualizzerà un messaggio di conferma della disattivazione.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per prestazioni otti‐
mali, guidare quanto prima possibile su un rettilineo in presenza di se‐
gnali stradali ad es. guardrail e bar‐
riere per certe distanze.Guasto
La perdita occasionale di segnali di
allarme può verificarsi in circostanze
normali o in curve strette. Altrimenti il
sistema può attivarsi a causa di guar‐ drail, segnali, alberi, siepi o altri og‐
getti fissi. Si tratta del normale funzio‐ namento e non è necessario interve‐
nire sul veicolo.
L'avviso del cambio di corsia può non
funzionare se gli angoli destro e sini‐
stro del paraurti posteriore sono co‐
perti da fango, sporco, neve, ghiaccio o fanghiglia. Istruzioni per la pulizia
3 287.
In caso di guasto del sistema o di mal‐
funzionamento causato da problemi
temporanei, il DIC visualizza un mes‐ saggio. Chiedere assistenza ad un'of‐ ficina.
Videocamera posteriore La videocamera posteriore aiuta il
conducente durante le manovre in re‐
tromarcia, visualizzando l'area poste‐
riore al veicolo.Le immagini della videocamera sono
visualizzate sul Visualizzatore a colori Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐ cente. Ricordare che gli oggetti al
di fuori del campo visivo della vi‐
deocamera e dei sensori del di‐
spositivo di assistenza al parcheg‐
gio avanzato, per es. sotto il pa‐
raurti o sotto il veicolo, non sono
visualizzati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
La videocamera posteriore viene au‐tomaticamente attivata all'inseri‐
mento della retromarcia.

Guida e funzionamento217

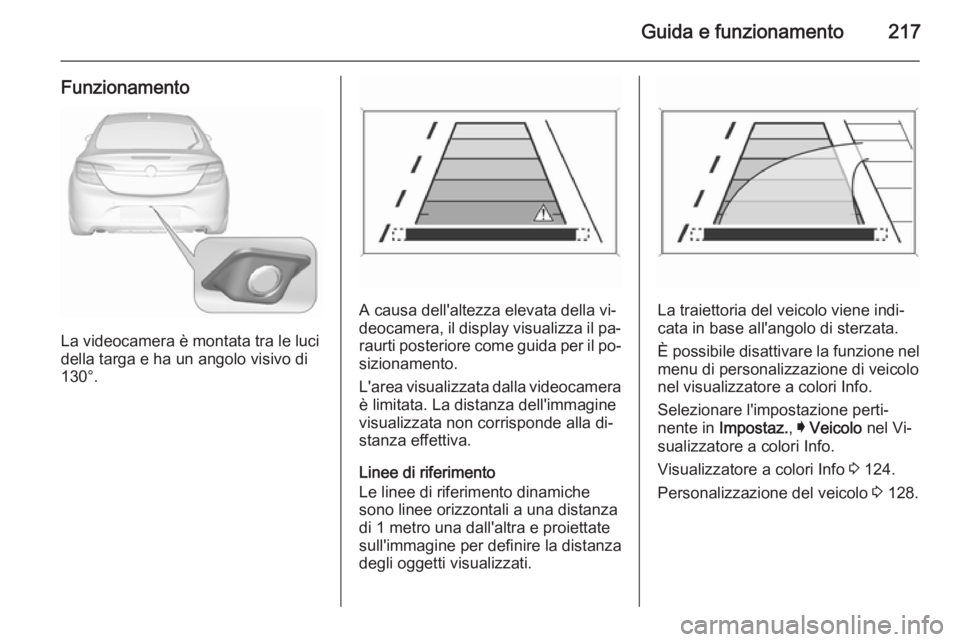

Funzionamento
La videocamera è montata tra le luci
della targa e ha un angolo visivo di
130°.
A causa dell'altezza elevata della vi‐
deocamera, il display visualizza il pa‐ raurti posteriore come guida per il po‐
sizionamento.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla di‐
stanza effettiva.
Linee di riferimento
Le linee di riferimento dinamiche
sono linee orizzontali a una distanza
di 1 metro una dall'altra e proiettate sull'immagine per definire la distanza
degli oggetti visualizzati.La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
È possibile disattivare la funzione nel
menu di personalizzazione di veicolo
nel visualizzatore a colori Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore a colori Info.
Visualizzatore a colori Info 3 124.
Personalizzazione del veicolo 3 128.

218Guida e funzionamento

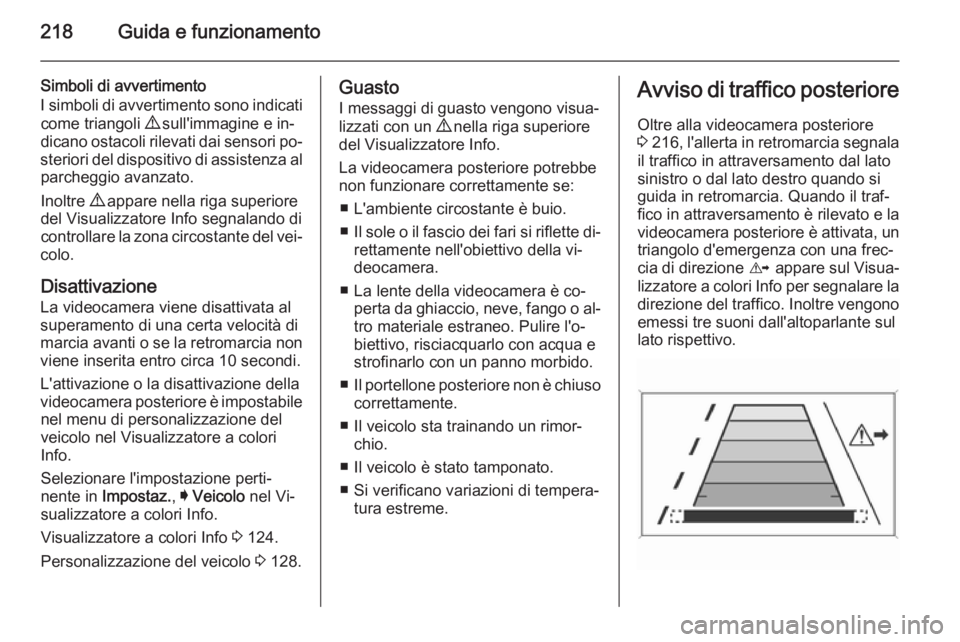

Simboli di avvertimento
I simboli di avvertimento sono indicati come triangoli 9 sull'immagine e in‐
dicano ostacoli rilevati dai sensori po‐
steriori del dispositivo di assistenza al parcheggio avanzato.
Inoltre 9 appare nella riga superiore
del Visualizzatore Info segnalando di controllare la zona circostante del vei‐
colo.
Disattivazione
La videocamera viene disattivata al
superamento di una certa velocità di
marcia avanti o se la retromarcia non viene inserita entro circa 10 secondi.
L'attivazione o la disattivazione della
videocamera posteriore è impostabile nel menu di personalizzazione del
veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore a colori Info.
Visualizzatore a colori Info 3 124.
Personalizzazione del veicolo 3 128.Guasto
I messaggi di guasto vengono visua‐
lizzati con un 9 nella riga superiore
del Visualizzatore Info.
La videocamera posteriore potrebbe
non funzionare correttamente se:
■ L'ambiente circostante è buio.
■ Il sole o il fascio dei fari si riflette di‐
rettamente nell'obiettivo della vi‐deocamera.
■ La lente della videocamera è co‐ perta da ghiaccio, neve, fango o al‐tro materiale estraneo. Pulire l'o‐
biettivo, risciacquarlo con acqua e
strofinarlo con un panno morbido.
■ Il portellone posteriore non è chiuso
correttamente.
■ Il veicolo sta trainando un rimor‐ chio.
■ Il veicolo è stato tamponato.
■ Si verificano variazioni di tempera‐ tura estreme.Avviso di traffico posteriore
Oltre alla videocamera posteriore
3 216 , l'allerta in retromarcia segnala
il traffico in attraversamento dal lato
sinistro o dal lato destro quando si
guida in retromarcia. Quando il traf‐
fico in attraversamento è rilevato e la
videocamera posteriore è attivata, un triangolo d'emergenza con una frec‐
cia di direzione K appare sul Visua‐
lizzatore a colori Info per segnalare la
direzione del traffico. Inoltre vengono
emessi tre suoni dall'altoparlante sul
lato rispettivo.

Guida e funzionamento219

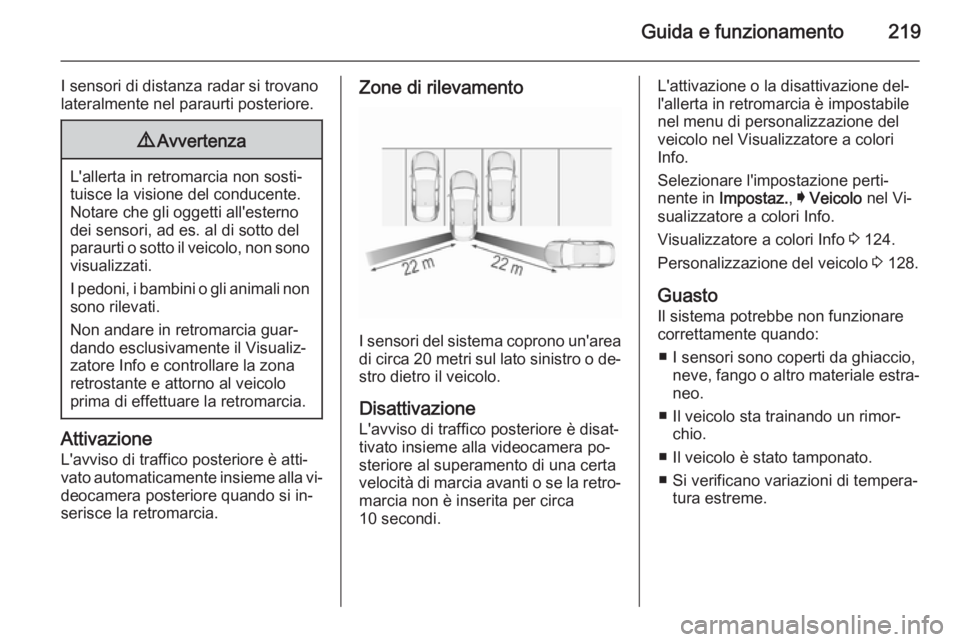

I sensori di distanza radar si trovano
lateralmente nel paraurti posteriore.9 Avvertenza
L'allerta in retromarcia non sosti‐
tuisce la visione del conducente.
Notare che gli oggetti all'esterno
dei sensori, ad es. al di sotto del
paraurti o sotto il veicolo, non sono visualizzati.
I pedoni, i bambini o gli animali non
sono rilevati.
Non andare in retromarcia guar‐
dando esclusivamente il Visualiz‐
zatore Info e controllare la zona
retrostante e attorno al veicolo
prima di effettuare la retromarcia.
Attivazione
L'avviso di traffico posteriore è atti‐
vato automaticamente insieme alla vi‐
deocamera posteriore quando si in‐
serisce la retromarcia.
Zone di rilevamento
I sensori del sistema coprono un'area di circa 20 metri sul lato sinistro o de‐
stro dietro il veicolo.
Disattivazione L'avviso di traffico posteriore è disat‐
tivato insieme alla videocamera po‐
steriore al superamento di una certa velocità di marcia avanti o se la retro‐
marcia non è inserita per circa
10 secondi.
L'attivazione o la disattivazione del‐
l'allerta in retromarcia è impostabile
nel menu di personalizzazione del
veicolo nel Visualizzatore a colori
Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel Vi‐
sualizzatore a colori Info.
Visualizzatore a colori Info 3 124.
Personalizzazione del veicolo 3 128.
Guasto Il sistema potrebbe non funzionare
correttamente quando:
■ I sensori sono coperti da ghiaccio, neve, fango o altro materiale estra‐
neo.
■ Il veicolo sta trainando un rimor‐ chio.
■ Il veicolo è stato tamponato.
■ Si verificano variazioni di tempera‐ tura estreme.

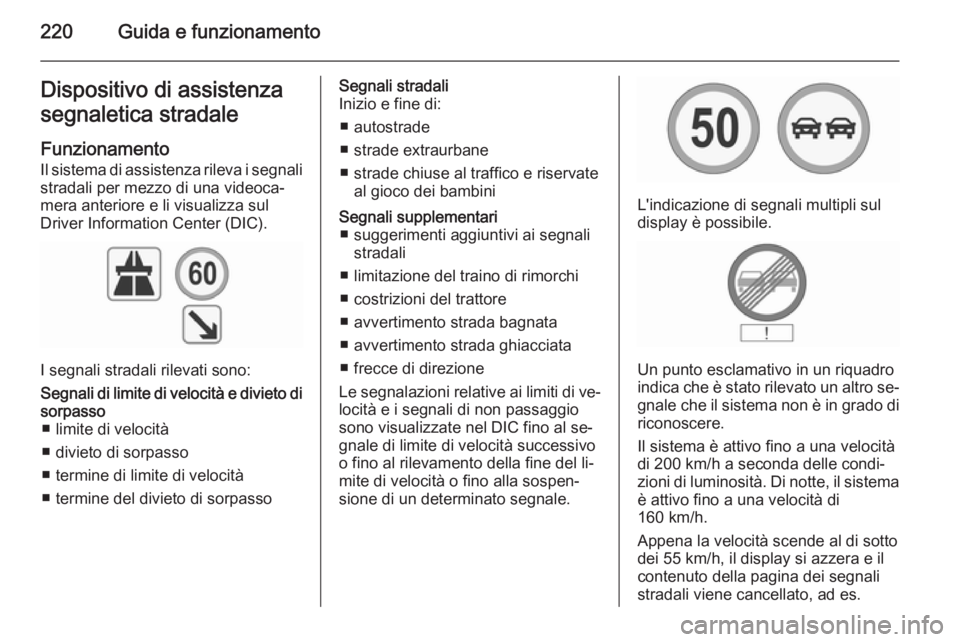

220Guida e funzionamentoDispositivo di assistenza
segnaletica stradale
Funzionamento
Il sistema di assistenza rileva i segnali
stradali per mezzo di una videoca‐
mera anteriore e li visualizza sul
Driver Information Center (DIC).
I segnali stradali rilevati sono:
Segnali di limite di velocità e divieto di sorpasso ■ limite di velocità
■ divieto di sorpasso
■ termine di limite di velocità
■ termine del divieto di sorpassoSegnali stradali
Inizio e fine di:
■ autostrade
■ strade extraurbane
■ strade chiuse al traffico e riservate al gioco dei bambiniSegnali supplementari■ suggerimenti aggiuntivi ai segnali stradali
■ limitazione del traino di rimorchi ■ costrizioni del trattore
■ avvertimento strada bagnata
■ avvertimento strada ghiacciata ■ frecce di direzione
Le segnalazioni relative ai limiti di ve‐ locità e i segnali di non passaggio
sono visualizzate nel DIC fino al se‐
gnale di limite di velocità successivo
o fino al rilevamento della fine del li‐
mite di velocità o fino alla sospen‐
sione di un determinato segnale.
L'indicazione di segnali multipli sul
display è possibile.
Un punto esclamativo in un riquadro
indica che è stato rilevato un altro se‐ gnale che il sistema non è in grado di
riconoscere.
Il sistema è attivo fino a una velocità
di 200 km/h a seconda delle condi‐
zioni di luminosità. Di notte, il sistema è attivo fino a una velocità di
160 km/h.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.

Guida e funzionamento221
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione I segnali stradali sono visualizzati
sulla pagina Rilevamento dei segnali
stradali nel DIC.
Sul display di livello base, selezionare
Impostaz. X premendo MENU e
selezionare la voce Rilevamento dei
segnali stradali mediante la mano‐
pola sulla leva dell'indicatore di dire‐
zione 3 117.
Sul display di livello medio e di livello
alto selezionare il menù Info con i pul‐
santi di destra del volante e premere
P per selezionare Rilevamento dei
segnali stradali 3 117.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Centre, il display
visualizzerà l'ultimo segnale stradale rilevato.
Funzione di allarme
Una volta attivato, il limite di velocità
e i segnali di divieto di sorpasso ven‐
gono visualizzati come allarmi pop-up nel DIC.

222Guida e funzionamento

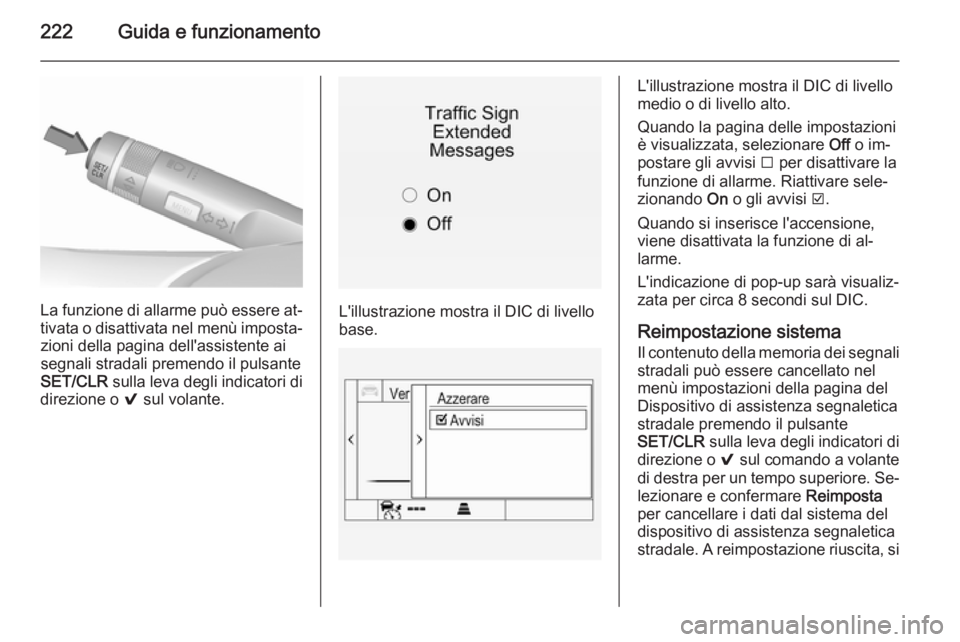

La funzione di allarme può essere at‐
tivata o disattivata nel menù imposta‐ zioni della pagina dell'assistente ai
segnali stradali premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione o 9 sul volante.L'illustrazione mostra il DIC di livello
base.
L'illustrazione mostra il DIC di livello
medio o di livello alto.
Quando la pagina delle impostazioni
è visualizzata, selezionare Off o im‐
postare gli avvisi I per disattivare la
funzione di allarme. Riattivare sele‐ zionando On o gli avvisi J.
Quando si inserisce l'accensione,
viene disattivata la funzione di al‐
larme.
L'indicazione di pop-up sarà visualiz‐ zata per circa 8 secondi sul DIC.
Reimpostazione sistema Il contenuto della memoria dei segnalistradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale premendo il pulsante
SET/CLR sulla leva degli indicatori di
direzione o 9 sul comando a volante
di destra per un tempo superiore. Se‐ lezionare e confermare Reimposta
per cancellare i dati dal sistema del
dispositivo di assistenza segnaletica
stradale. A reimpostazione riuscita, si
