Cura del veicolo247
■ Consultare il manuale d'uso per ul‐teriori informazioni.
■ In prossimità della batteria del vei‐ colo potrebbe essere presente del
gas esplosivo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato com‐
pletamente, è necessario spurgare il
sistema di alimentazione diesel. Inse‐
rire l'accensione per tre volte, per
15 secondi alla volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo almeno 5 secondi.

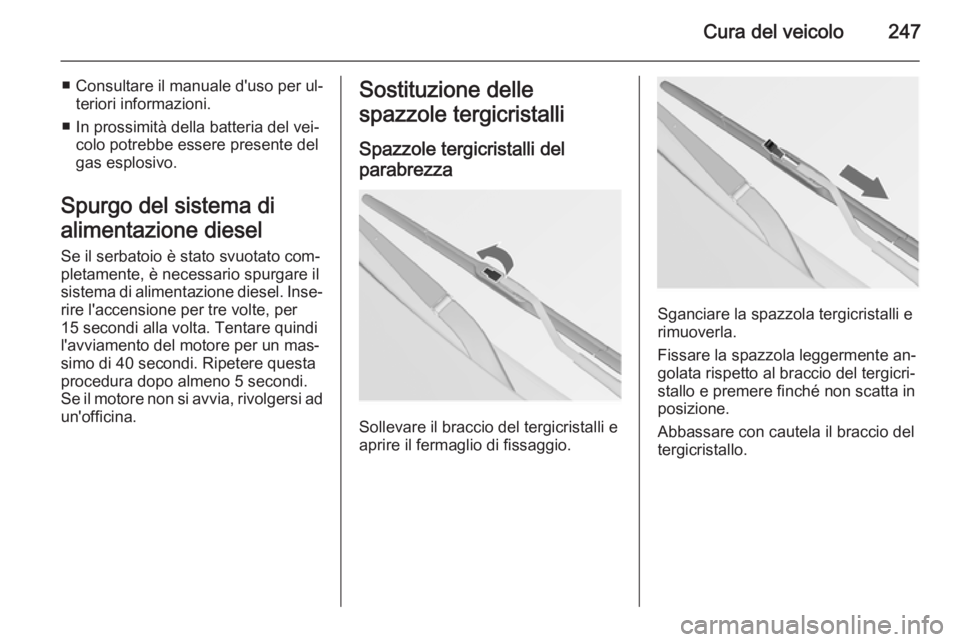

Se il motore non si avvia, rivolgersi ad un'officina.Sostituzione delle
spazzole tergicristalli
Spazzole tergicristalli del
parabrezza
Sollevare il braccio del tergicristalli e
aprire il fermaglio di fissaggio.
Sganciare la spazzola tergicristalli e
rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.

248Cura del veicolo
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Premere i due fermi sul braccio, sgan‐ ciare la spazzola tergicristalli e rimuo‐
verla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del tergicristallo.
Sostituzione delle
lampadine
Disinserire l'alimentazione e spe‐gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e con‐
trollare le luci.Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Luci di posizione/luci diurne (2) .
Indicatore di direzione anteriore (3)

Cura del veicolo249

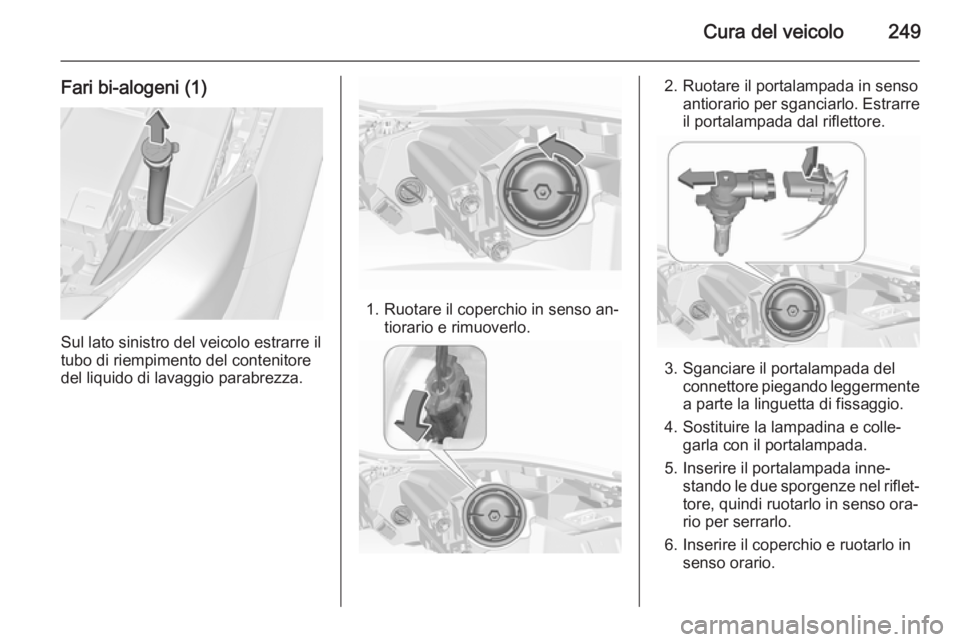

Fari bi-alogeni (1)
Sul lato sinistro del veicolo estrarre il
tubo di riempimento del contenitore
del liquido di lavaggio parabrezza.
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Sganciare il portalampada del connettore piegando leggermente
a parte la linguetta di fissaggio.
4. Sostituire la lampadina e colle‐ garla con il portalampada.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

250Cura del veicolo

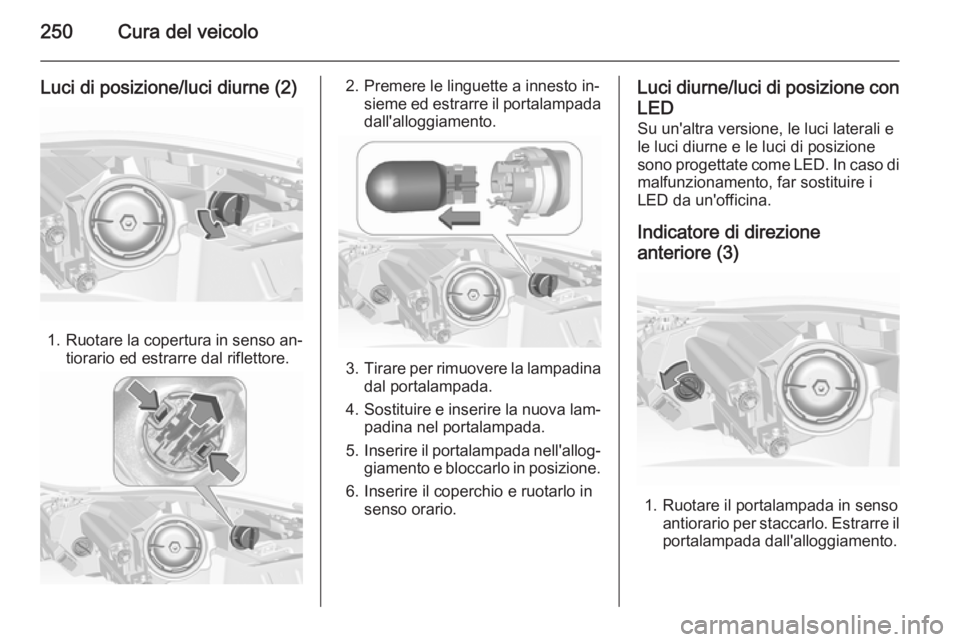

Luci di posizione/luci diurne (2)
1.Ruotare la copertura in senso an‐
tiorario ed estrarre dal riflettore.
2. Premere le linguette a innesto in‐ sieme ed estrarre il portalampadadall'alloggiamento.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nell'allog‐
giamento e bloccarlo in posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED Su un'altra versione, le luci laterali e
le luci diurne e le luci di posizione
sono progettate come LED. In caso di
malfunzionamento, far sostituire i
LED da un'officina.
Indicatore di direzione
anteriore (3)
1. Ruotare il portalampada in senso antiorario per staccarlo. Estrarre il
portalampada dall'alloggiamento.

Cura del veicolo251

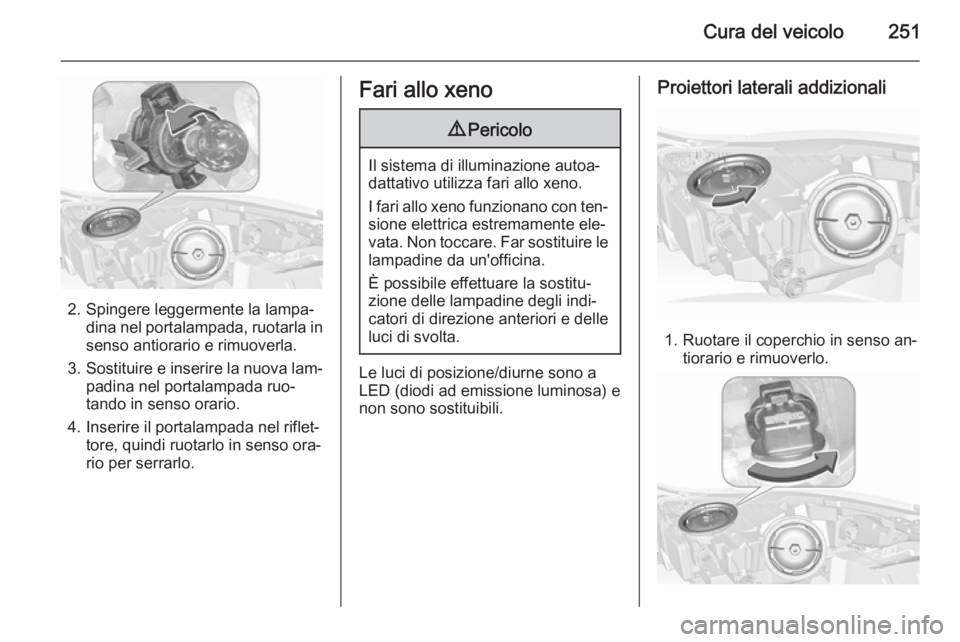

2. Spingere leggermente la lampa‐dina nel portalampada, ruotarla in
senso antiorario e rimuoverla.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, quindi ruotarlo in senso ora‐rio per serrarlo.
Fari allo xeno9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Proiettori laterali addizionali
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.

252Cura del veicolo

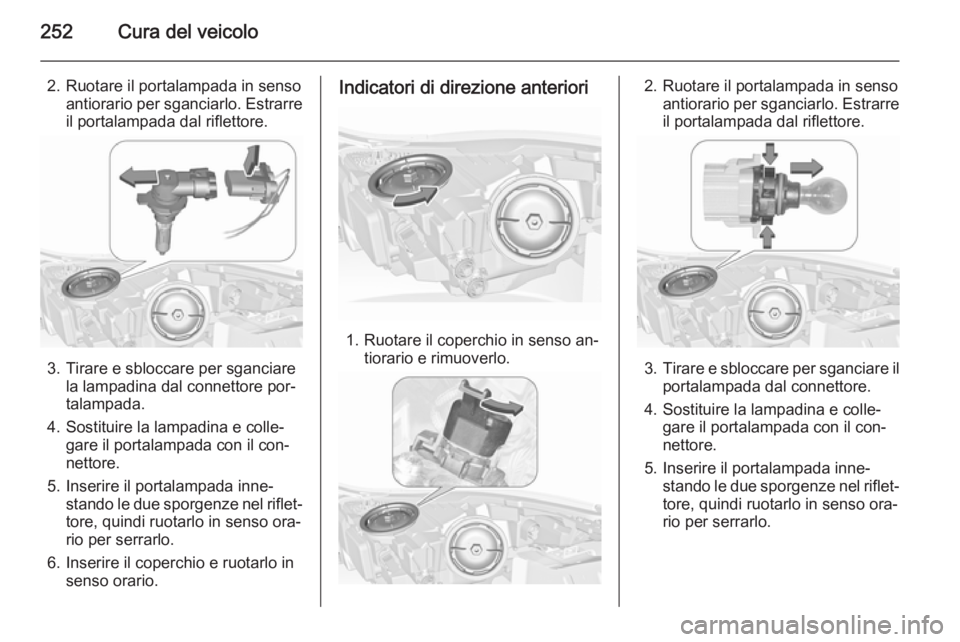

2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarre
il portalampada dal riflettore.
3. Tirare e sbloccare per sganciare la lampadina dal connettore por‐
talampada.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori
1. Ruotare il coperchio in senso an‐tiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare e sbloccare per sganciare il
portalampada dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada con il con‐
nettore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.

Cura del veicolo253

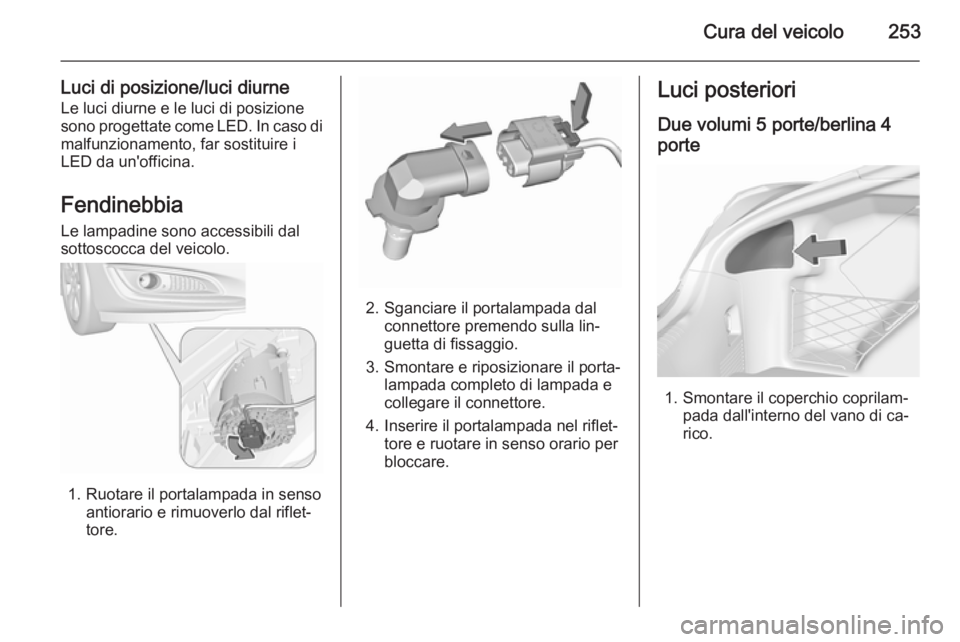

Luci di posizione/luci diurne
Le luci diurne e le luci di posizione
sono progettate come LED. In caso di malfunzionamento, far sostituire i
LED da un'officina.
Fendinebbia Le lampadine sono accessibili dal
sottoscocca del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
2. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
3. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare il connettore.
4. Inserire il portalampada nel riflet‐ tore e ruotare in senso orario per
bloccare.
Luci posteriori
Due volumi 5 porte/berlina 4 porte
1. Smontare il coperchio coprilam‐ pada dall'interno del vano di ca‐
rico.

254Cura del veicolo

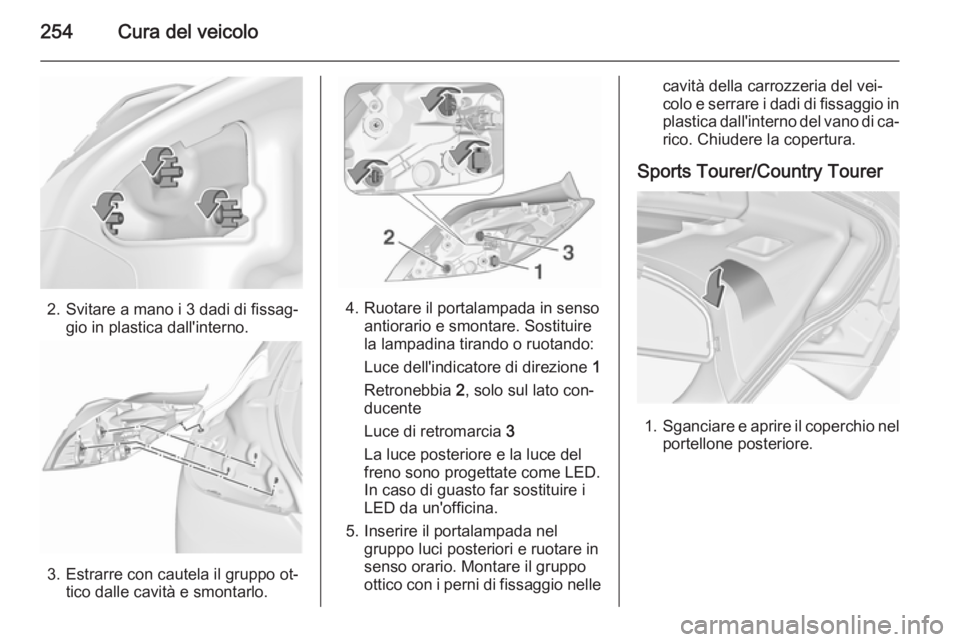

2. Svitare a mano i 3 dadi di fissag‐gio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico dalle cavità e smontarlo.
4. Ruotare il portalampada in sensoantiorario e smontare. Sostituire
la lampadina tirando o ruotando:
Luce dell'indicatore di direzione 1
Retronebbia 2, solo sul lato con‐
ducente
Luce di retromarcia 3
La luce posteriore e la luce del
freno sono progettate come LED.
In caso di guasto far sostituire i
LED da un'officina.
5. Inserire il portalampada nel gruppo luci posteriori e ruotare in
senso orario. Montare il gruppo
ottico con i perni di fissaggio nelle
cavità della carrozzeria del vei‐
colo e serrare i dadi di fissaggio in
plastica dall'interno del vano di ca‐
rico. Chiudere la copertura.
Sports Tourer/Country Tourer
1. Sganciare e aprire il coperchio nel
portellone posteriore.
