Pielęgnacja samochodu207Wymiana piór wycieraczek
Unieść ramię wycieraczki do pozycji
pionowej. Wcisnąć zaczepy po obu
stronach, obrócić pióro wycieraczki
pod kątem 90° w stosunku do
ramienia wycieraczki i wyjąć w górę.
W celu zamontowania wykonać
czynności w odwrotnej kolejności.
Opuścić ostrożnie ramię wycieraczki.
Pióro wycieraczki szyby tylnej
Unieść ramię wycieraczki. Zdjąć pióro
wycieraczki w sposób pokazany na
rysunku.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Opuścić ostrożnie ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.
Reflektory halogenowe
Reflektory halogenowe z oddzielnymi żarówkami dla świateł pozycyjnych,
świateł mijania i świateł drogowych.

208Pielęgnacja samochodu
Światła pozycyjne/światła do jazdy
dziennej (1)
Światło mijania (2)
Światło drogowe (3)
Kierunkowskazy przednie 3 211.
Światła mijania
1. Obrócić osłonę (2) w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć
oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.

Pielęgnacja samochodu209
Światła drogowe
1.Obrócić osłonę (3) w lewo i zdjąć.
2. Nacisnąć zatrzask, aby odłączyć
oprawkę żarówki. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki zatrzaskiem do dołu i zatrzasnąć
w reflektorze (rozlegnie się
charakterystyczny dźwięk).
5. Założyć osłonę.
Światła pozycyjne/światła do jazdy dziennej z żarówkami
1. Obrócić oprawkę żarówki (1) w lewo, aby ją odblokować.

210Pielęgnacja samochodu
2. Ścisnąć oba zaciski i wyjąćoprawkę żarówki z obudowy
reflektora.
3. Pociągnąć żarówkę w celu wyjęcia z oprawki.
4. Wymienić i założyć w oprawce nową żarówkę.
5. Włożyć oprawkę żarówki do obudowy reflektora i obrócić w
prawo.
Światła pozycyjne/światła do
jazdy dziennej z diodami LEDŚwiatła pozycyjne i światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane. W
przypadku uszkodzonej diody LED
należy skontaktować się z
warsztatem.
Reflektory ksenonowe9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła pozycyjne/światła do jazdy
dziennej składają się z diod LED,
które nie są wymieniane.
Żarówki świateł bocznych można
wymieniać.
Kierunkowskazy przednie 3 211.
Światło boczne
1. Obrócić osłonę (3) w lewo i zdjąć.

Pielęgnacja samochodu211
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć i pociągnąć żarówkę, aby wyjąć ją ze złącza.
4. Wymienić żarówkę na nową. Połączyć oprawkę żarówki ze
złączem.
5. Włożyć oprawkę żarówki w reflektor i obrócić w prawo, aby ją
zamocować.
6. Założyć osłonę i obrócić w prawo.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, i
zablokować.
Kierunkowskazy przednie Kierunkowskazy przednie są
wyposażone w żarówki o długiej
żywotności, których nie można
wymieniać.

212Pielęgnacja samochodu
W przypadku uszkodzonej żarówki odługiej żywotności należy
skontaktować się z warsztatem.
Światła tylne
1. Odłączyć osłonę w przestrzeni bagażowej po odpowiedniej
stronie i wyjąć ją.
2. Odkręcić dłonią obydwie plastikowe nakrętki od wewnątrz.
3. Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zaczepy i wyjąć oprawę
żarówek z zespołu światła.

Pielęgnacja samochodu213

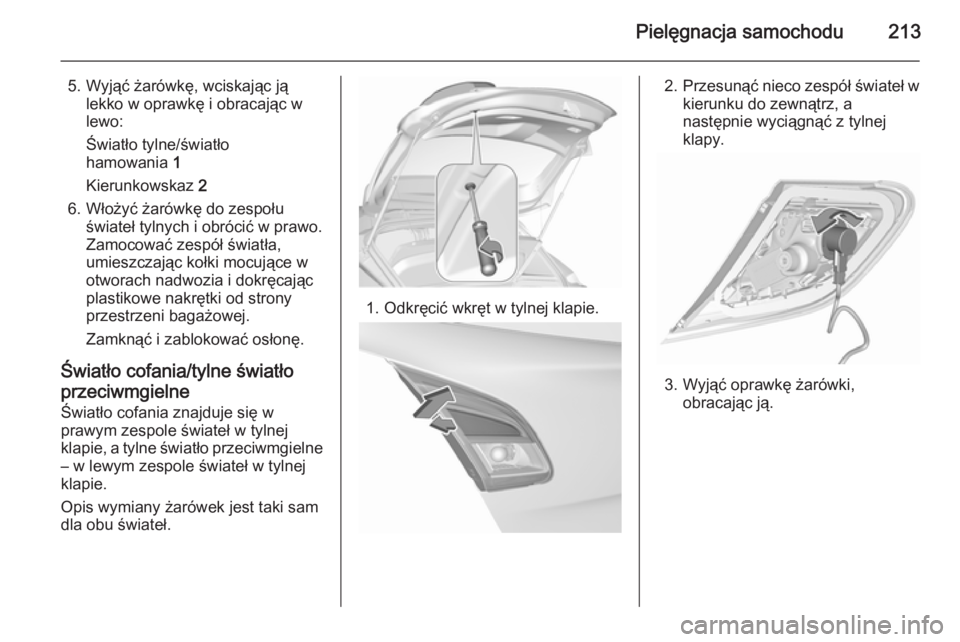

5. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo:
Światło tylne/światło
hamowania 1
Kierunkowskaz 2
6. Włożyć żarówkę do zespołu świateł tylnych i obrócić w prawo.
Zamocować zespół światła,
umieszczając kołki mocujące w
otworach nadwozia i dokręcając
plastikowe nakrętki od strony
przestrzeni bagażowej.
Zamknąć i zablokować osłonę.
Światło cofania/tylne światło
przeciwmgielne Światło cofania znajduje się w
prawym zespole świateł w tylnej
klapie, a tylne światło przeciwmgielne – w lewym zespole świateł w tylnejklapie.
Opis wymiany żarówek jest taki sam
dla obu świateł.
1. Odkręcić wkręt w tylnej klapie.
2. Przesunąć nieco zespół świateł w
kierunku do zewnątrz, a
następnie wyciągnąć z tylnej
klapy.
3. Wyjąć oprawkę żarówki, obracając ją.

214Pielęgnacja samochodu
4. Wyjąć żarówkę, wciskając jąlekko w oprawkę i obracając w
lewo. Wymienić żarówkę na
nową.
5. Włożyć oprawkę żarówki do zespołu i obrócić, aby jązamocować.
6. Zamocować zespół świateł w tylnej klapie i dokręcić wkrętem.
Kierunkowskazy boczne
Aby wymienić żarówkę, należy zdjąć
obudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić żarówkę w lewo i wyjąć z
obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
