2015.5 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем287

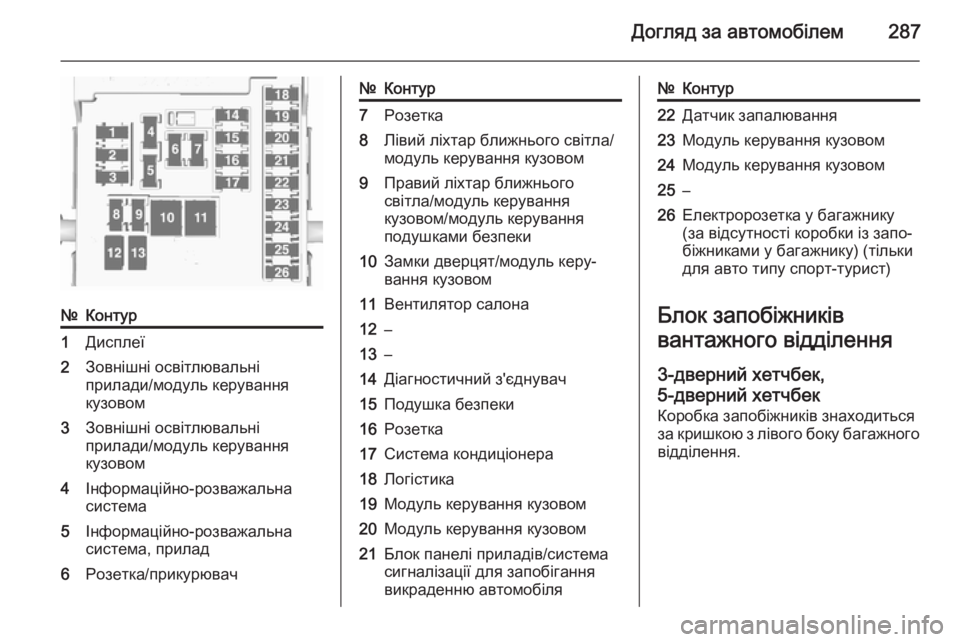

№Контур1Дисплеї2Зовнішні освітлювальні
прилади/модуль керування
кузовом3Зовнішні освітлювальні
прилади/модуль керування
кузовом4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка/прикурювач№Контур7Розетка8Лівий ліхтар ближнього світла/
модуль керування кузовом9Правий ліхтар ближнього
світла/модуль керування
кузовом/модуль керування
подушками безпеки10Замки дверцят/модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Блок панелі приладів/система
сигналізації для запобігання
викраденню автомобіля№Контур22Датчик запалювання23Модуль керування кузовом24Модуль керування кузовом25–26Електророзетка у багажнику
(за відсутності коробки із запо‐
біжниками у багажнику) (тільки
для авто типу спорт-турист)
Блок запобіжників
вантажного відділення
3-дверний хетчбек, 5-дверний хетчбек Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

288Догляд за автомобілем
Зніміть кришку.Універсал
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.Складіть та зніміть шторку.
Зніміть кришку.
Розподілення запобіжників

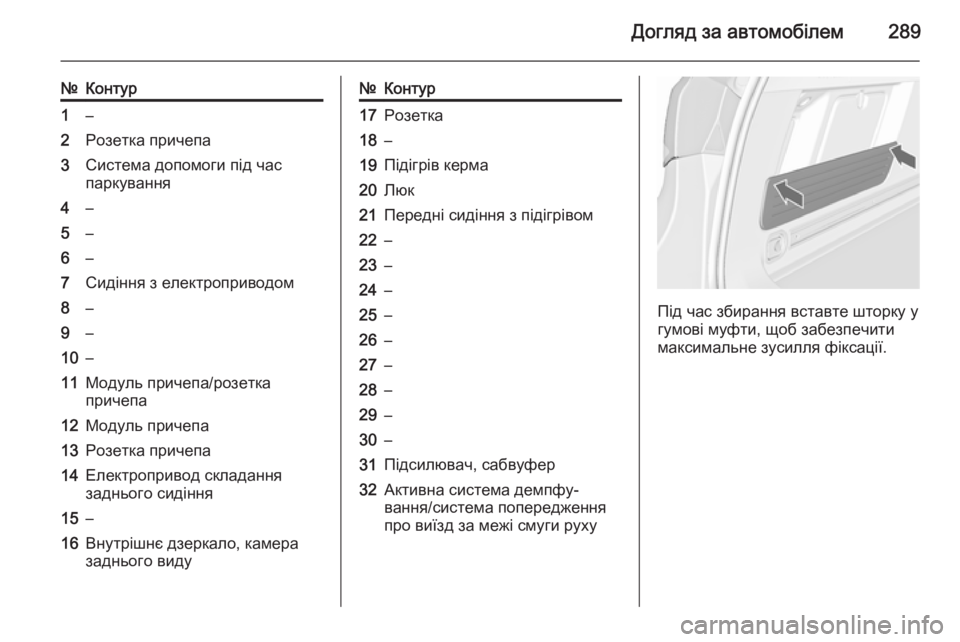

Догляд за автомобілем289
№Контур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8–9–10–11Модуль причепа/розетка
причепа12Модуль причепа13Розетка причепа14Електропривод складання
заднього сидіння15–16Внутрішнє дзеркало, камера
заднього виду№Контур17Розетка18–19Підігрів керма20Люк21Передні сидіння з підігрівом22–23–24–25–26–27–28–29–30–31Підсилювач, сабвуфер32Активна система демпфу‐
вання/система попередження
про виїзд за межі смуги руху
Під час збирання вставте шторку у
гумові муфти, щоб забезпечити
максимальне зусилля фіксації.

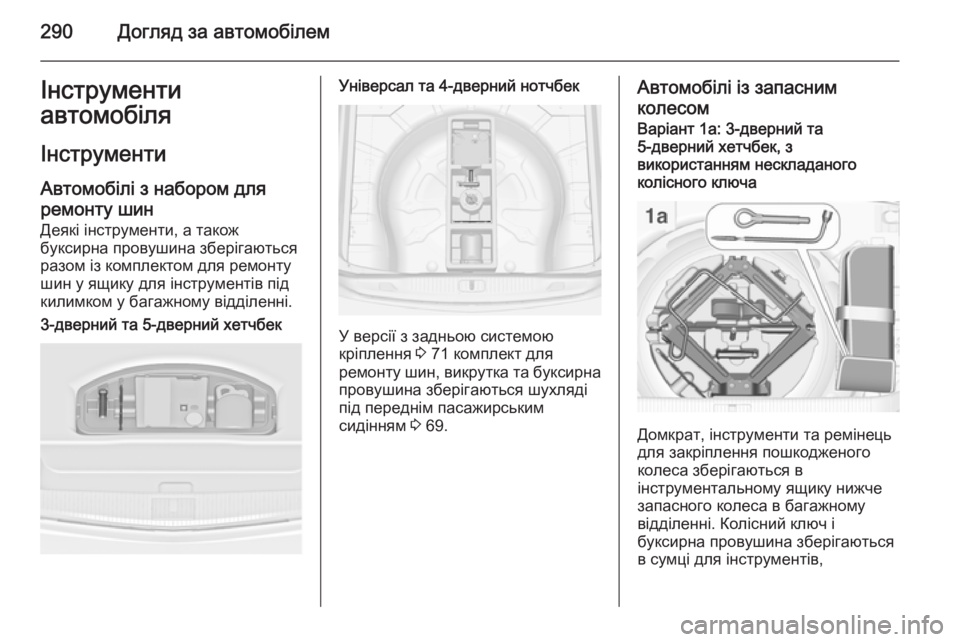

290Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.3-дверний та 5-дверний хетчбекУніверсал та 4-дверний нотчбек
У версії з задньою системою
кріплення 3 71 комплект для
ремонту шин, викрутка та буксирна провушина зберігаються шухляді
під переднім пасажирським
сидінням 3 69.
Автомобілі із запасним
колесомВаріант 1а: 3-дверний та
5-дверний хетчбек, з
використанням нескладаного
колісного ключа
Домкрат, інструменти та ремінець
для закріплення пошкодженого
колеса зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ і
буксирна провушина зберігаються в сумці для інструментів,

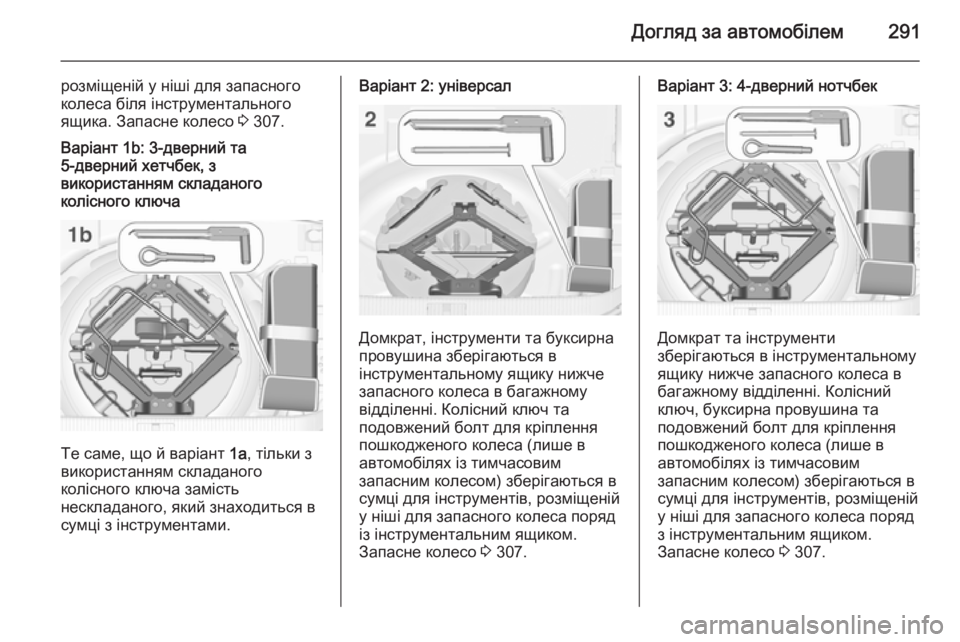

Догляд за автомобілем291
розміщеній у ніші для запасного
колеса біля інструментального
ящика. Запасне колесо 3 307.Варіант 1b: 3-дверний та
5-дверний хетчбек, з
використанням складаного
колісного ключа
Те саме, що й варіант 1a, тільки з
використанням складаного
колісного ключа замість
нескладаного, який знаходиться в
сумці з інструментами.
Варіант 2: універсал
Домкрат, інструменти та буксирна
провушина зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
із інструментальним ящиком.
Запасне колесо 3 307.
Варіант 3: 4-дверний нотчбек
Домкрат та інструменти
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні. Колісний
ключ, буксирна провушина та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
з інструментальним ящиком.
Запасне колесо 3 307.

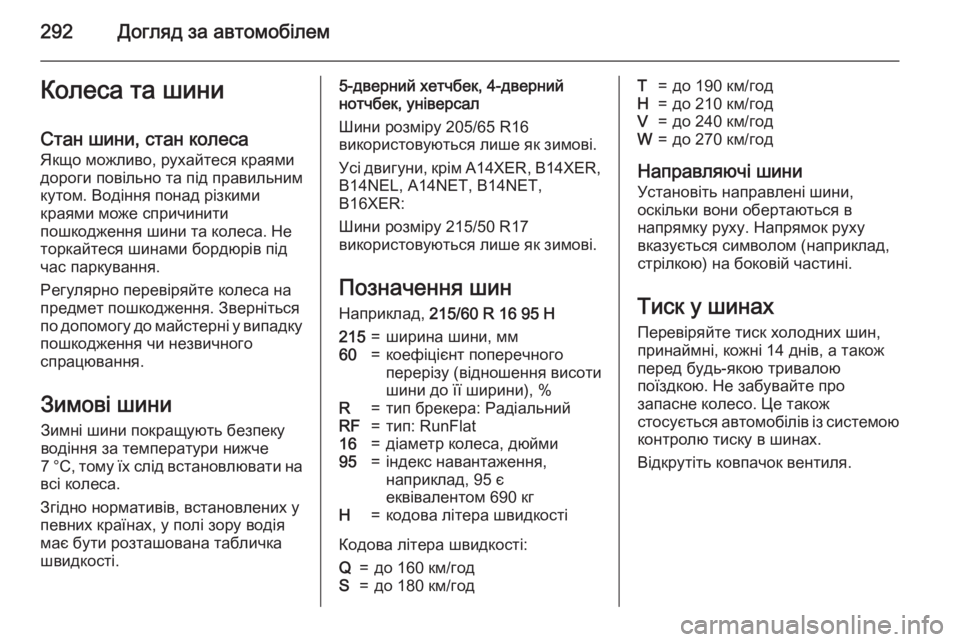

292Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Зимові шини Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.5-дверний хетчбек, 4-дверний
нотчбек, універсал
Шини розміру 205/65 R16
використовуються лише як зимові.
Усі двигуни, крім A14XER, B14XER, B14NEL, A14NET, B14NET,
B16XER:
Шини розміру 215/50 R17
використовуються лише як зимові.
Позначення шин Наприклад, 215/60 R 16 95 H215=ширина шини, мм60=коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R=тип брекера: РадіальнийRF=тип: RunFlat16=діаметр колеса, дюйми95=індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.

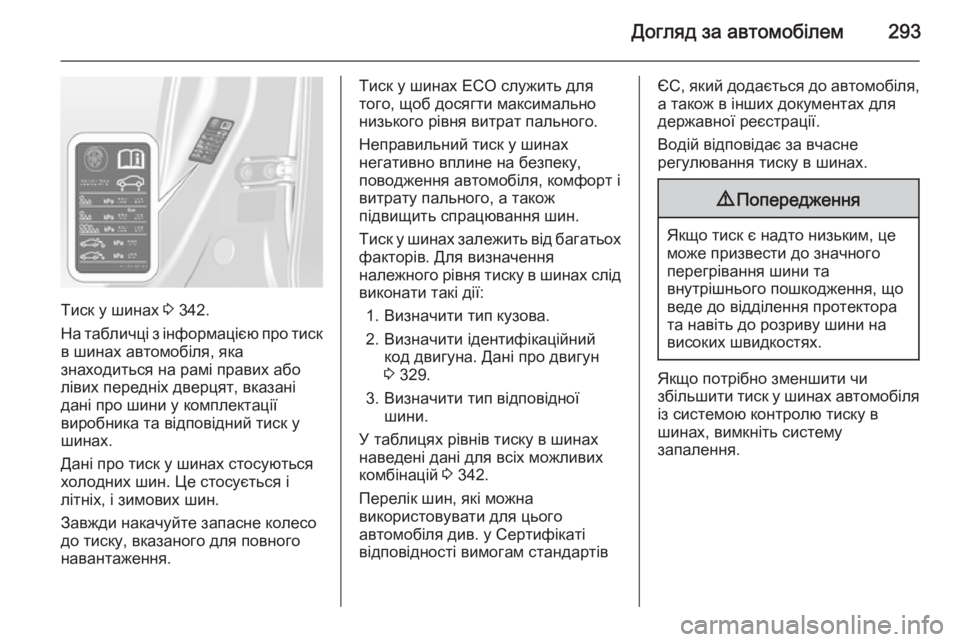

Догляд за автомобілем293
Тиск у шинах 3 342.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі правих або
лівих передніх дверцят, вказані
дані про шини у комплектації
виробника та відповідний тиск у
шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити тип кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун
3 329.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 342.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартівЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.

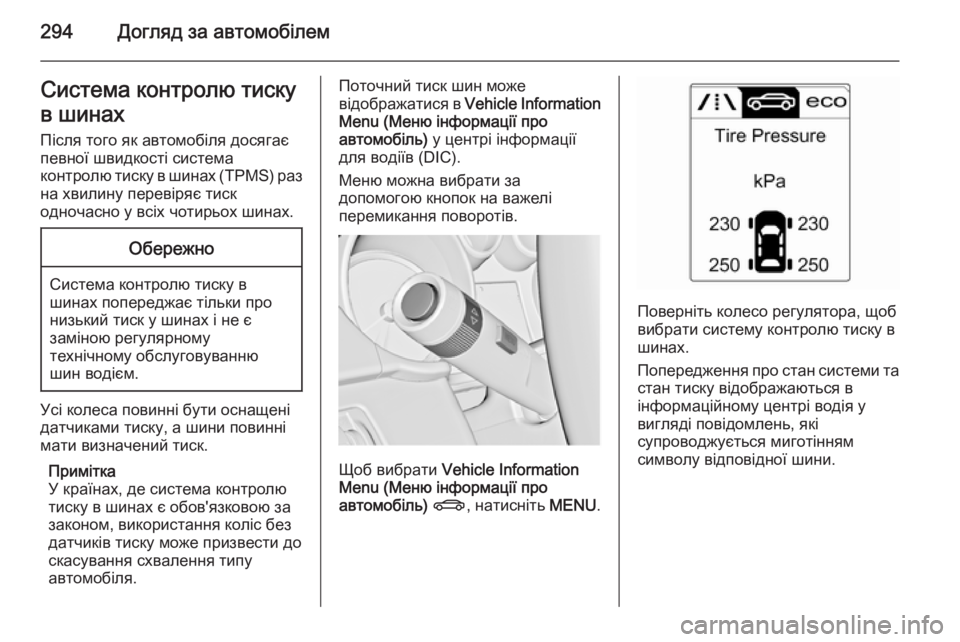

294Догляд за автомобілемСистема контролю тиску
в шинах Після того як автомобіля досягає
певної швидкості система
контролю тиску в шинах (TPMS) раз
на хвилину перевіряє тиск одночасно у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) у центрі інформації
для водіїв (DIC).
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Попередження про стан системи та
стан тиску відображаються в
інформаційному центрі водія у
вигляді повідомлень, які
супроводжується миготінням
символу відповідної шини.
