2015.5 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Керування автомобілем та експлуатація231Якщо поблизу знаходятьсявисокі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови. Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких
матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Систему допомоги під час
паркування можна вмикати й
вимикати шляхом зміни
налаштувань в інформаційному
дисплеї. Якщо приєднано зчіпний
пристрій, слід вибрати
відповідний параметр у меню.
Персоналізація автомобіля 3 147.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Примітка
Коли розкладено задню систему
кріплення, увімкнення певної
передачі руху вперед та
прискорення до певної швидкості
може призвести до вимкнення
системи допомоги під час
паркування.
Якщо спершу ввімкнути задню
передачу, система допомоги під час паркування виявить заднюсистему кріплення і подасть
попереджувальний сигнал.
Система допомоги під час
паркування вимикається коротким
натисканням кнопки r або D.
Примітка
Після використання систему
розширеної допомоги при
паркуванні слід відкалібрувати.
Для отримання найбільш точних
вказівок щодо паркування
необхідно вказати маршрут руху
довжиною щонайменше 35 км з
усіма поворотами.
Повідомлення бокової
мертвої зони видимості Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чи
зовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.

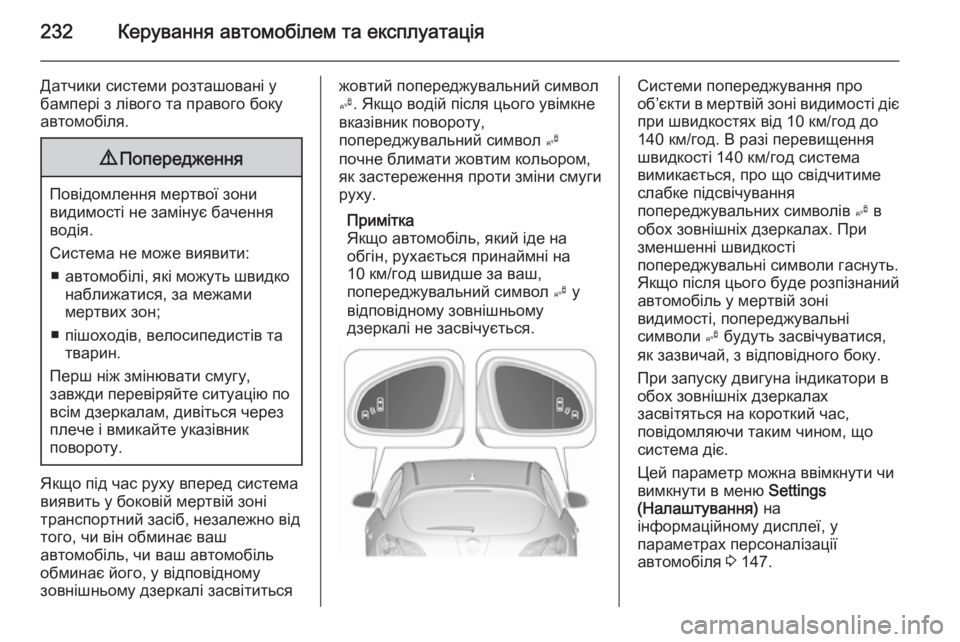

232Керування автомобілем та експлуатація
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ автомобілі, які можуть швидко
наближатися, за межами
мертвих зон;
■ пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,
попереджувальний символ B у
відповідному зовнішньому
дзеркалі не засвічується.Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
параметрах персоналізації
автомобіля 3 147.

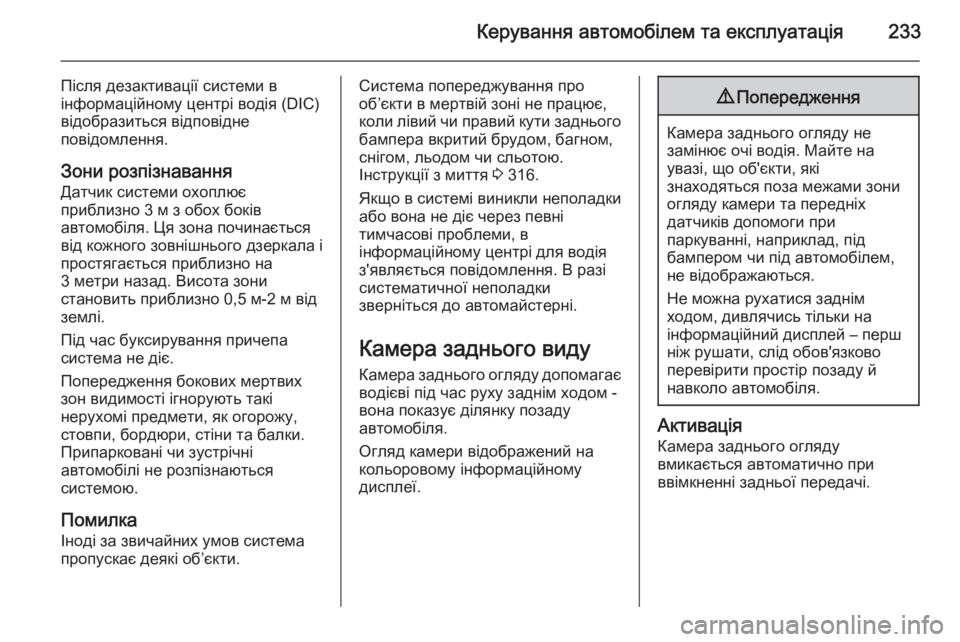

Керування автомобілем та експлуатація233
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання
Датчик системи охоплює
приблизно 3 м з обох боків
автомобіля. Ця зона починається
від кожного зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить приблизно 0,5 м-2 м від
землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу, стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
Іноді за звичайних умов система
пропускає деякі об’єкти.Система попереджування про
об’єкти в мертвій зоні не працює, коли лівий чи правий кути заднього бампера вкритий брудом, багном,
снігом, льодом чи сльотою.
Інструкції з миття 3 316.
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, в
інформаційному центрі для водія
з'являється повідомлення. В разі
систематичної неполадки
зверніться до автомайстерні.
Камера заднього виду
Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.

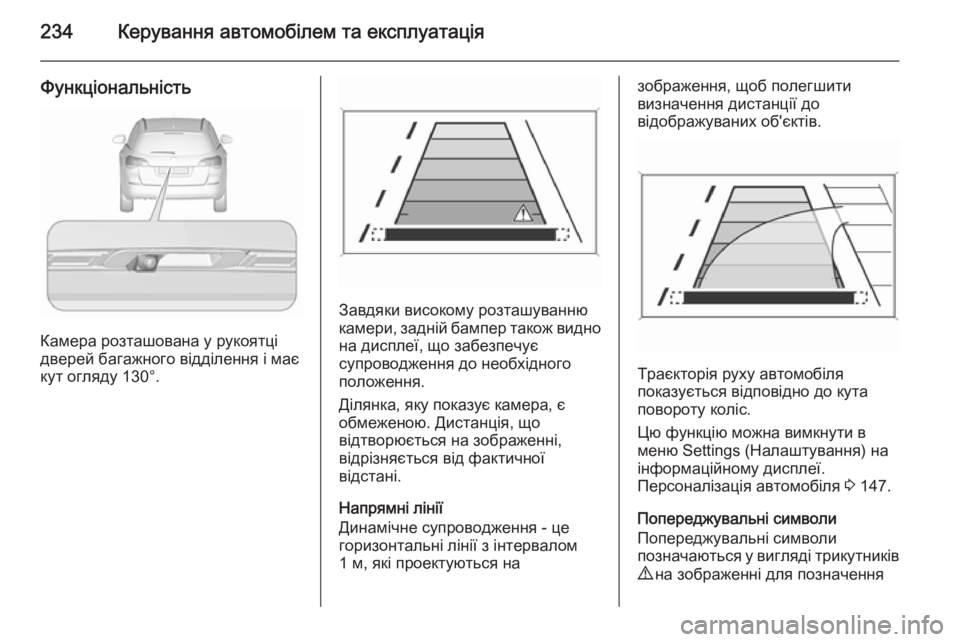

234Керування автомобілем та експлуатація
Функціональність
Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного
положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 147.
Попереджувальні символи
Попереджувальні символи
позначаються у вигляді трикутників
9 на зображенні для позначення

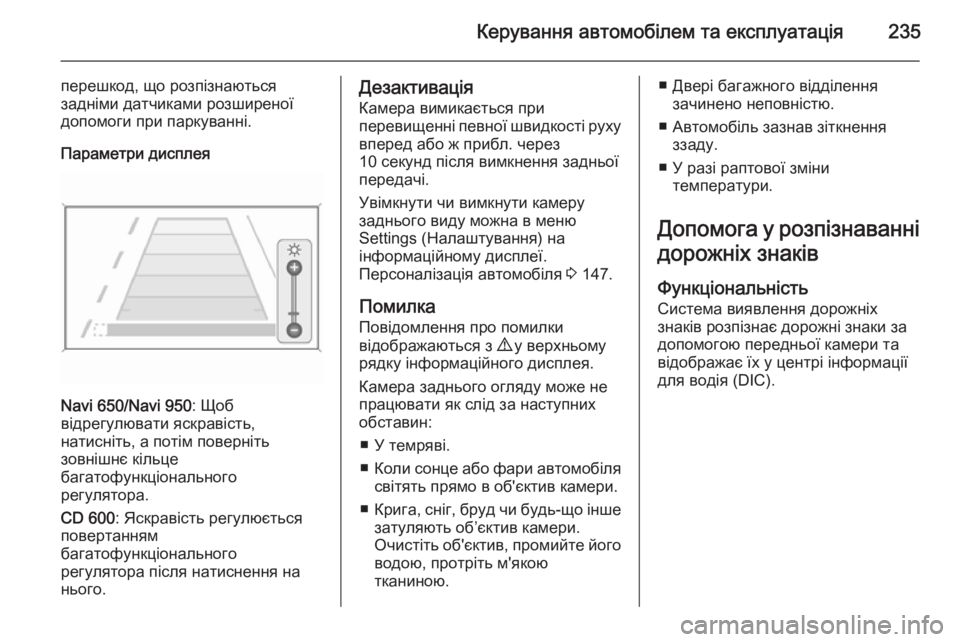

Керування автомобілем та експлуатація235
перешкод, що розпізнаються
задніми датчиками розширеної
допомоги при паркуванні.
Параметри дисплея
Navi 650/Navi 950 : Щоб
відрегулювати яскравість,
натисніть, а потім поверніть
зовнішнє кільце
багатофункціонального
регулятора.
CD 600 : Яскравість регулюється
повертанням
багатофункціонального
регулятора після натиснення на
нього.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 147.
Помилка
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
■ У темряві.
■ Коли сонце або фари автомобіля
світять прямо в об'єктив камери.
■ Крига, сніг, бруд чи будь-що інше
затуляють об’єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною.■ Двері багажного відділення зачинено неповністю.
■ Автомобіль зазнав зіткнення ззаду.
■ У разі раптової зміни температури.
Допомога у розпізнаванні дорожніх знаків
Функціональність
Система виявлення дорожніх
знаків розпізнає дорожні знаки за
допомогою передньої камери та
відображає їх у центрі інформації
для водія (DIC).

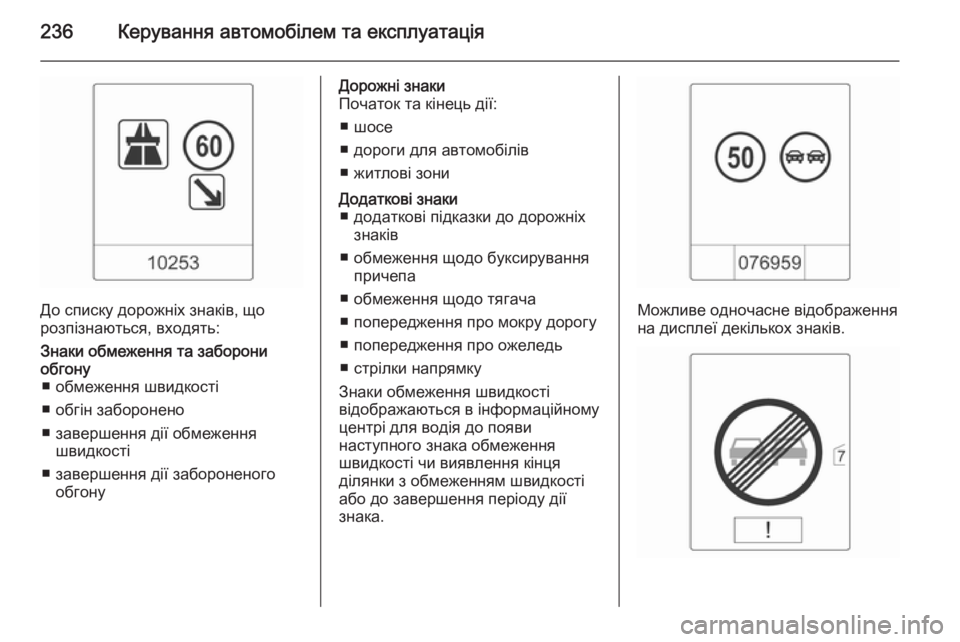

236Керування автомобілем та експлуатація
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ■ обмеження швидкості
■ обгін заборонено
■ завершення дії обмеження швидкості
■ завершення дії забороненого обгонуДорожні знаки
Початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлові зониДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження щодо буксирування причепа
■ обмеження щодо тягача
■ попередження про мокру дорогу ■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
відображаються в інформаційному
центрі для водія до появи
наступного знака обмеження
швидкості чи виявлення кінця
ділянки з обмеженням швидкості
або до завершення періоду дії
знака.
Можливе одночасне відображення
на дисплеї декількох знаків.

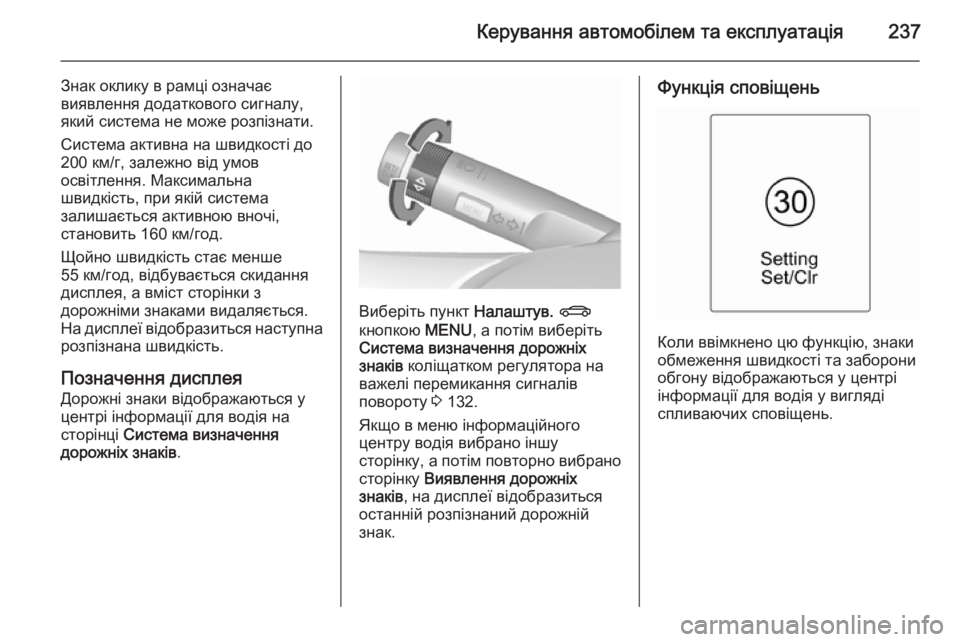

Керування автомобілем та експлуатація237
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає менше
55 км/год, відбувається скидання
дисплея, а вміст сторінки з
дорожніми знаками видаляється.
На дисплеї відобразиться наступна
розпізнана швидкість.
Позначення дисплея Дорожні знаки відображаються у
центрі інформації для водія на
сторінці Система визначення
дорожніх знаків .
Виберіть пункт Налаштув. X
кнопкою MENU, а потім виберіть
Система визначення дорожніх
знаків коліщатком регулятора на
важелі перемикання сигналів
повороту 3 132.
Якщо в меню інформаційного
центру водія вибрано іншу
сторінку, а потім повторно вибрано
сторінку Виявлення дорожніх
знаків , на дисплеї відобразиться
останній розпізнаний дорожній
знак.
Функція сповіщень
Коли ввімкнено цю функцію, знаки
обмеження швидкості та заборони
обгону відображаються у центрі
інформації для водія у вигляді
спливаючих сповіщень.

238Керування автомобілем та експлуатація
Функція сповіщень вмикається та
вимикається в меню налаштувань
на сторінці виявлення дорожніх знаків кнопкою SET/CLR на важелі
перемикання сигналів повороту.Щоб вимкнути функцію сповіщень,
виберіть Off (Вимкнути), коли на
екрані відкрита сторінка
налаштувань. Для повторного
ввімкнення виберіть On
(Увімкнути).
Після ввімкнення запалювання
функція сповіщень вимикається.
Спливаючі сповіщення
з’являються у центрі інформації
для водія приблизно на 8 секунд.
Скидання системи Вміст пам'яті дорожніх знаків
можна очистити в меню
налаштувань на сторінці
допоміжної системи визначення
дорожніх знаків. Для цього
натисніть й утримуйте кнопку
SET/CLR на важелі перемикання
сигналів повороту. Після успішного
скидання пролунає звуковий
сигнал і, доки не буде визначено
наступний дорожній знак,
відображатиметься показаний
нижче символ.
У деяких випадках пам'ять
допоміжної системи визначення
дорожніх знаків очищується
автоматично.
