Догляд за автомобілем271
5-дверний хетчбек, 4-дверний
нотчбек, універсал із переднім
бампером Sport/GSi
Доступ до ламп можна отримати з днища автомобіля.
1. Від'єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з рефлектора.
3. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть з'єднувач.
6. Вставте патрон лампи в рефлектор.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
3-дверний хетчбек
1. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.

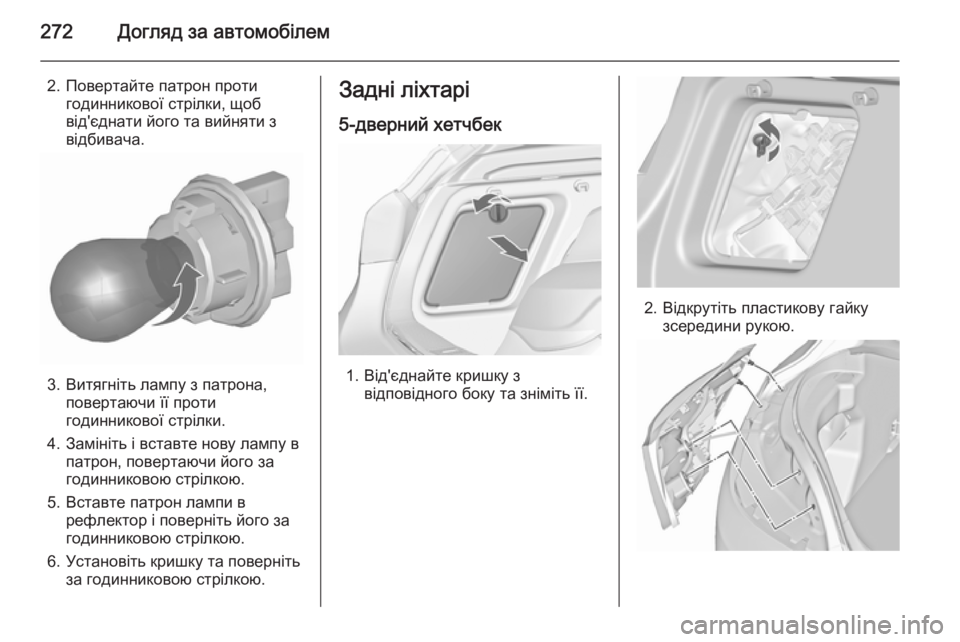

272Догляд за автомобілем
2. Повертайте патрон протигодинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
5-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть пластикову гайкузсередини рукою.

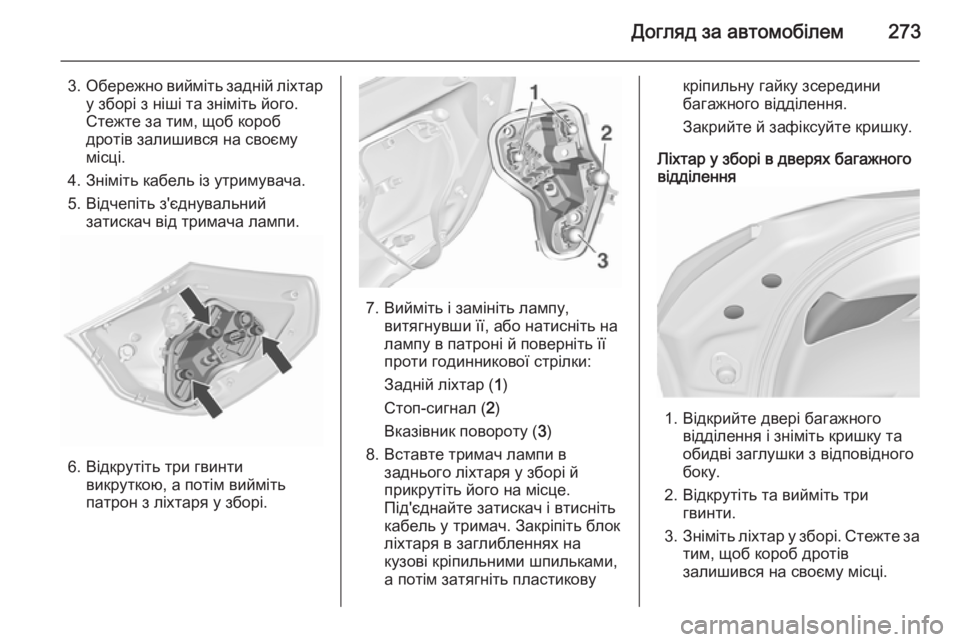

Догляд за автомобілем273
3.Обережно вийміть задній ліхтар
у зборі з ніші та зніміть його.
Стежте за тим, щоб короб
дротів залишився на своєму
місці.
4. Зніміть кабель із утримувача.
5. Відчепіть з'єднувальний затискач від тримача лампи.
6. Відкрутіть три гвинтивикруткою, а потім вийміть
патрон з ліхтаря у зборі.
7. Вийміть і замініть лампу, витягнувши її, або натисніть налампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Стоп-сигнал ( 2)
Вказівник повороту ( 3)
8. Вставте тримач лампи в заднього ліхтаря у зборі й
прикрутіть його на місце.
Під'єднайте затискач і втисніть
кабель у тримач. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикову
кріпильну гайку зсередини
багажного відділення.
Закрийте й зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть кришку та
обидві заглушки з відповідного
боку.
2. Відкрутіть та вийміть три гвинти.
3. Зніміть ліхтар у зборі. Стежте за
тим, щоб короб дротів
залишився на своєму місці.

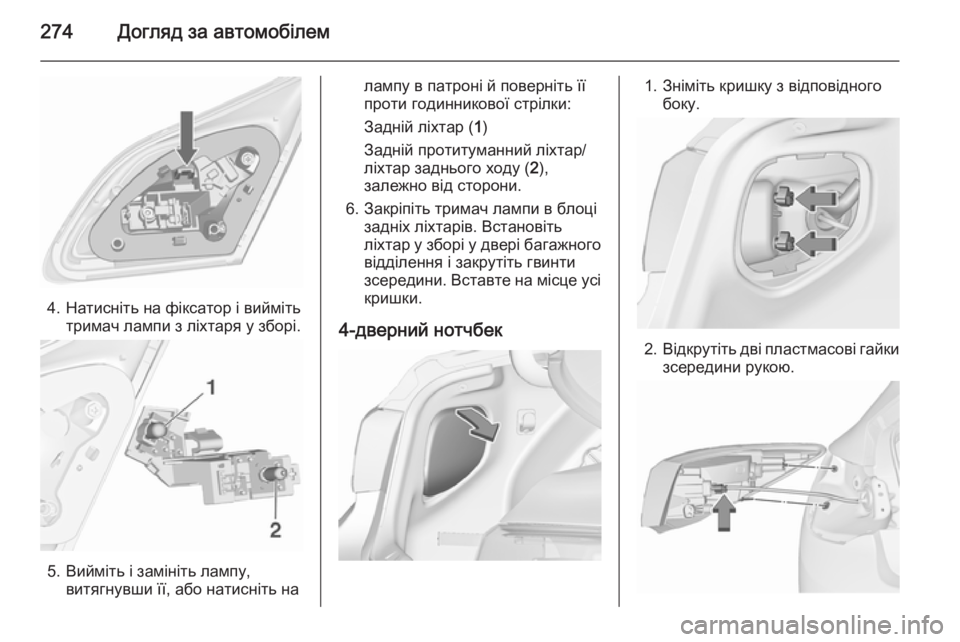

274Догляд за автомобілем
4. Натисніть на фіксатор і виймітьтримач лампи з ліхтаря у зборі.
5. Вийміть і замініть лампу,витягнувши її, або натисніть на
лампу в патроні й поверніть її
проти годинникової стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
6. Закріпіть тримач лампи в блоці задніх ліхтарів. Встановіть
ліхтар у зборі у двері багажного
відділення і закрутіть гвинти
зсередини. Вставте на місце усі
кришки.
4-дверний нотчбек1. Зніміть кришку з відповідного боку.
2.Відкрутіть дві пластмасові гайки
зсередини рукою.

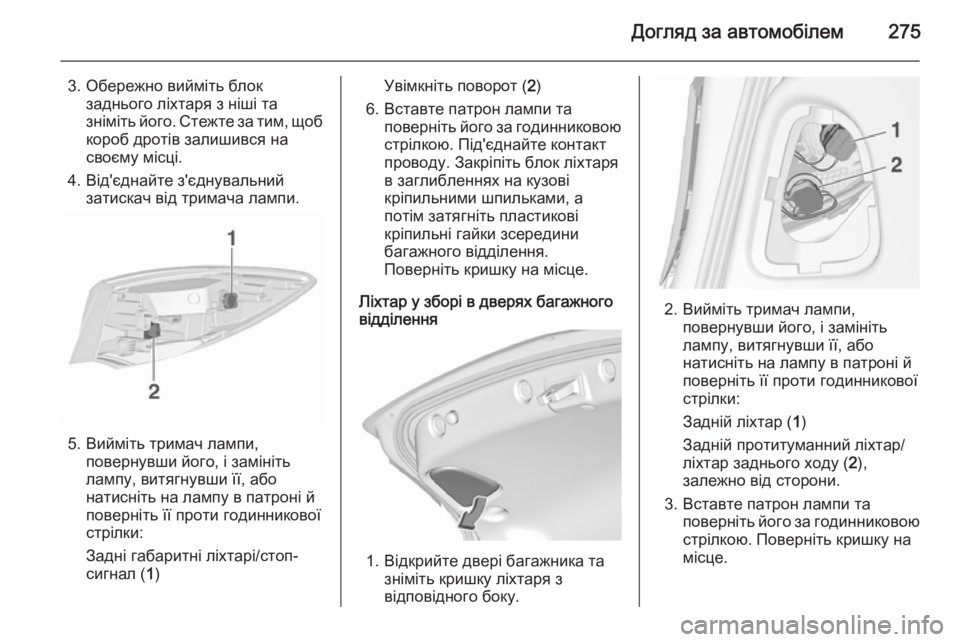

Догляд за автомобілем275
3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
4. Від'єднайте з'єднувальний затискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
6. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Під'єднайте контакт
проводу. Закріпіть блок ліхтаря
в заглибленнях на кузові
кріпильними шпильками, а
потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажника та
зніміть кришку ліхтаря з
відповідного боку.
2. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
3. Вставте патрон лампи та поверніть його за годинниковоюстрілкою. Поверніть кришку на
місце.

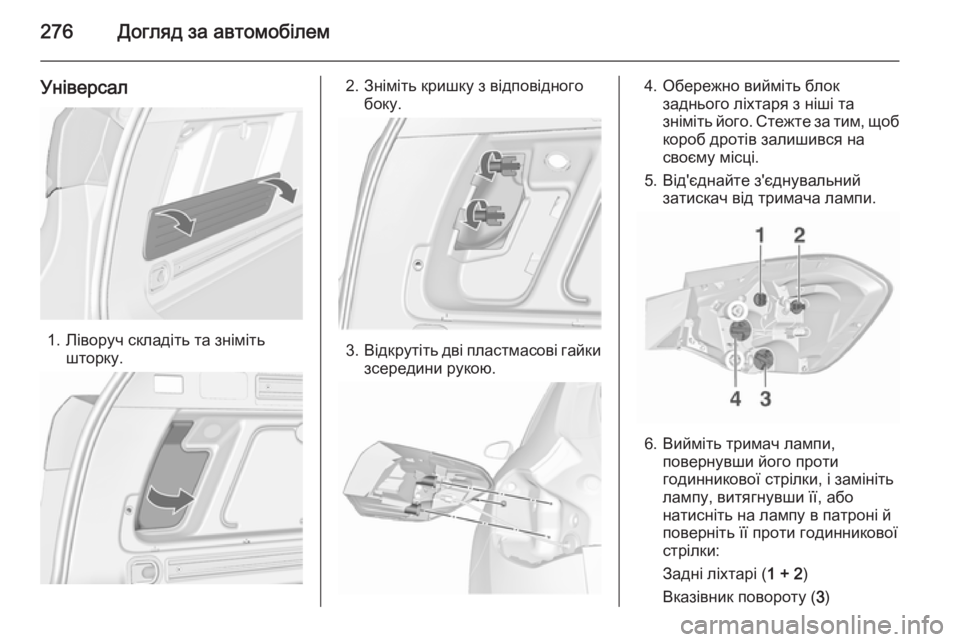

276Догляд за автомобілем
Універсал
1. Ліворуч складіть та знімітьшторку.
2. Зніміть кришку з відповідного боку.
3.Відкрутіть дві пластмасові гайки
зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Стежте за тим, щоб
короб дротів залишився на
своєму місці.
5. Від'єднайте з'єднувальний затискач від тримача лампи.
6. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні ліхтарі ( 1 + 2)
Вказівник повороту ( 3)

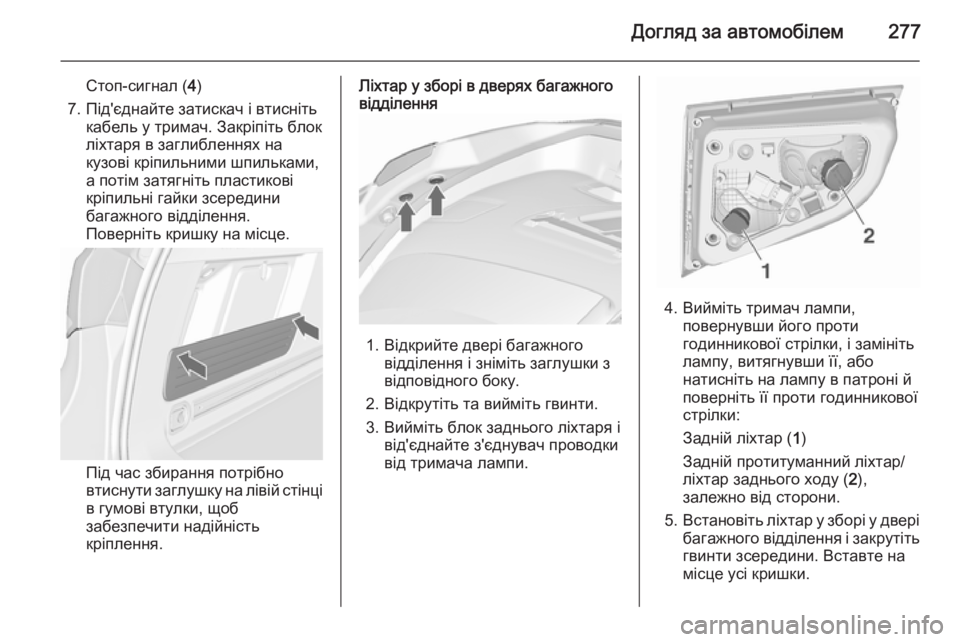

Догляд за автомобілем277
Стоп-сигнал (4)
7. Під'єднайте затискач і втисніть кабель у тримач. Закріпіть блок
ліхтаря в заглибленнях на
кузові кріпильними шпильками,
а потім затягніть пластикові
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.
Під час збирання потрібно
втиснути заглушку на лівій стінці
в гумові втулки, щоб
забезпечити надійність
кріплення.
Ліхтар у зборі в дверях багажного
відділення
1. Відкрийте двері багажного
відділення і зніміть заглушки з
відповідного боку.
2. Відкрутіть та вийміть гвинти.
3. Вийміть блок заднього ліхтаря і від'єднайте з'єднувач проводки
від тримача лампи.
4. Вийміть тримач лампи, повернувши його проти
годинникової стрілки, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
5. Встановіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти зсередини. Вставте на
місце усі кришки.

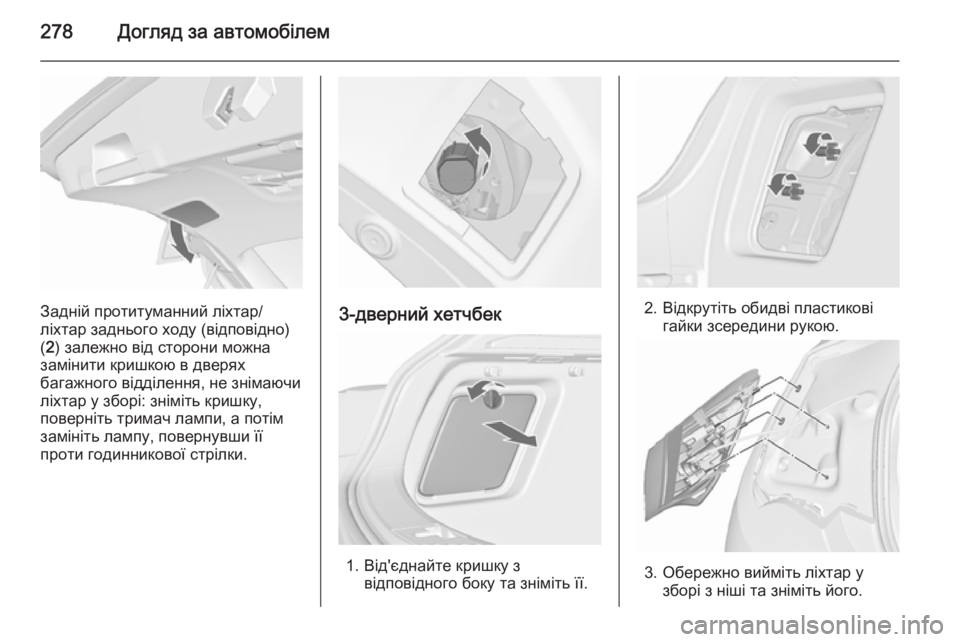

278Догляд за автомобілем
Задній протитуманний ліхтар/
ліхтар заднього ходу (відповідно)
( 2 ) залежно від сторони можна
замінити кришкою в дверях
багажного відділення, не знімаючи
ліхтар у зборі: зніміть кришку,
поверніть тримач лампи, а потім
замініть лампу, повернувши її
проти годинникової стрілки.3-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
