Керування автомобілем та експлуатація223

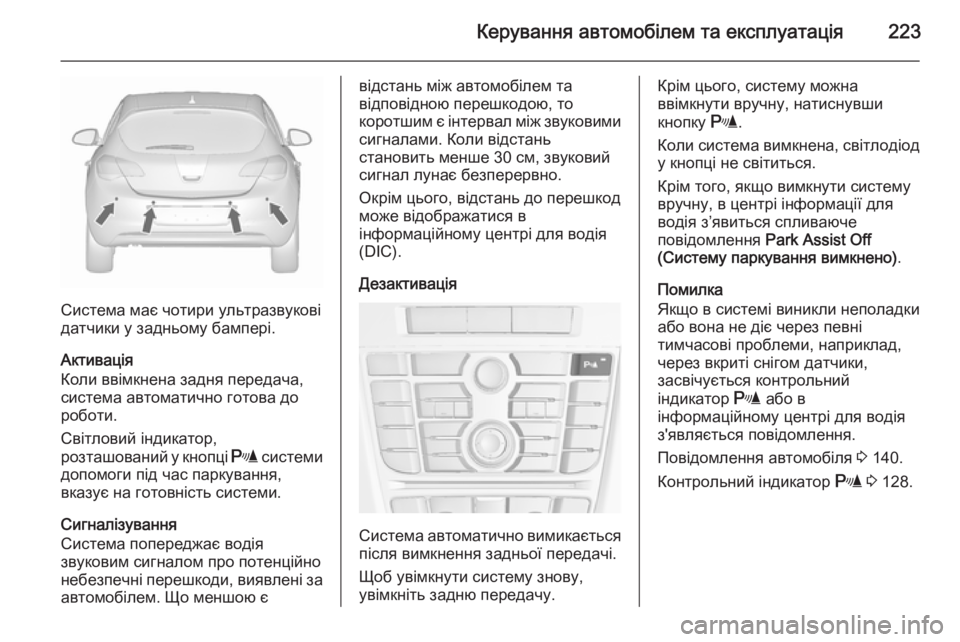

Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Коли ввімкнена задня передача,
система автоматично готова до
роботи.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Сигналізування
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені за
автомобілем. Що меншою є
відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
може відображатися в
інформаційному центрі для водія
(DIC).
Дезактивація
Система автоматично вимикається після вимкнення задньої передачі.
Щоб увімкнути систему знову,
увімкніть задню передачу.
Крім цього, систему можна
ввімкнути вручну, натиснувши
кнопку r.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему вручну, в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Помилка
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики,
засвічується контрольний
індикатор r або в
інформаційному центрі для водія
з'являється повідомлення.
Повідомлення автомобіля 3 140.
Контрольний індикатор r 3 128.

224Керування автомобілем та експлуатація

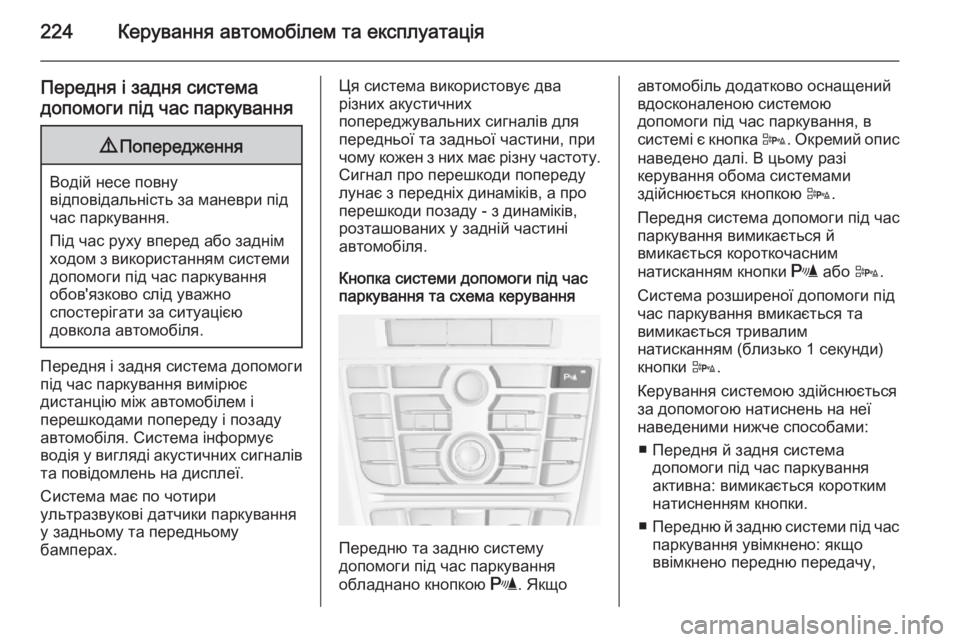

Передня і задня системадопомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Система інформує
водія у вигляді акустичних сигналів та повідомлень на дисплеї.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту. Сигнал про перешкоди попереду
лунає з передніх динаміків, а про
перешкоди позаду - з динаміків,
розташованих у задній частині
автомобіля.
Кнопка системи допомоги під час
паркування та схема керування
Передню та задню систему
допомоги під час паркування
обладнано кнопкою r. Якщо
автомобіль додатково оснащений
вдосконаленою системою
допомоги під час паркування, в
системі є кнопка D. Окремий опис
наведено далі. В цьому разі
керування обома системами
здійснюється кнопкою D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки r або D.
Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.
Керування системою здійснюється за допомогою натиснень на неї
наведеними нижче способами:
■ Передня й задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ Передню й задню системи під час
паркування увімкнено: якщо
ввімкнено передню передачу,

Керування автомобілем та експлуатація225
утримуванням кнопки буде
ввімкнено систему розширеної
допомоги під час паркування.
■ Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.
■ Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
■ Активна система розширеної допомоги під час паркування та
передня й задня система
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.
Активація
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.Крім того, коли швидкість нижча,
ніж 11 км/год, передня система
допомоги під час паркування
вмикається автоматично.
Світловий індикатор,
розташований у кнопці r або
D системи допомоги під час
паркування, вказує на готовність системи до роботи.
Якщо автомобіль перевищить
швидкість 11 км/год, передня
система допомоги під час
паркування вимкнеться. Передня
система допомоги під час
паркування завжди вмикається в
разі падіння швидкості нижче
11 км/год.
Сигналізування
Система попереджає водія
звуковим сигналом про потенційно
небезпечні перешкоди, виявлені
попереду та за автомобілем.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковимисигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.

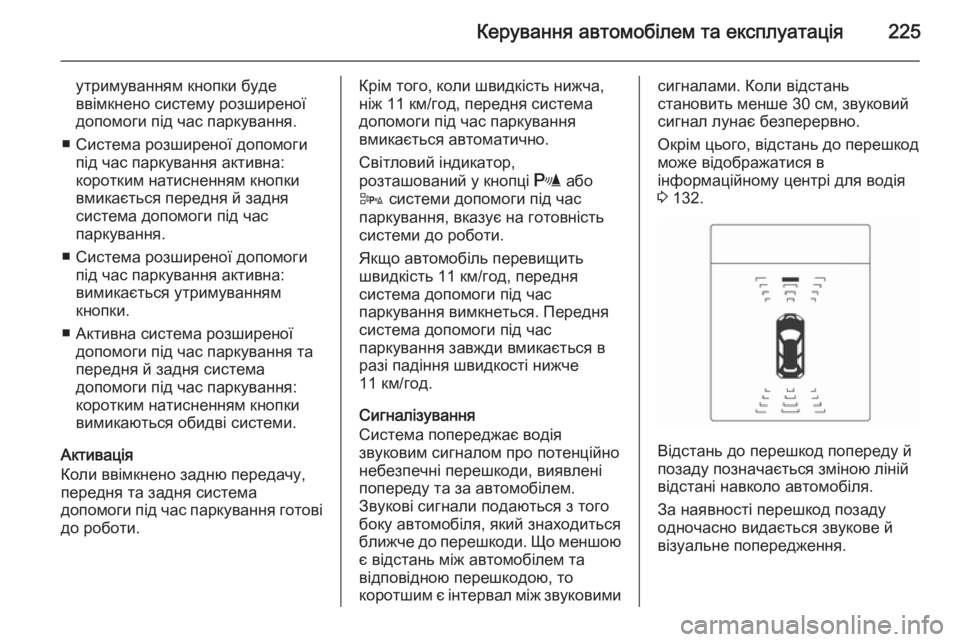

Окрім цього, відстань до перешкод
може відображатися в
інформаційному центрі для водія
3 132.
Відстань до перешкод попереду й
позаду позначається зміною ліній
відстані навколо автомобіля.
За наявності перешкод позаду одночасно видається звукове й
візуальне попередження.

226Керування автомобілем та експлуатація

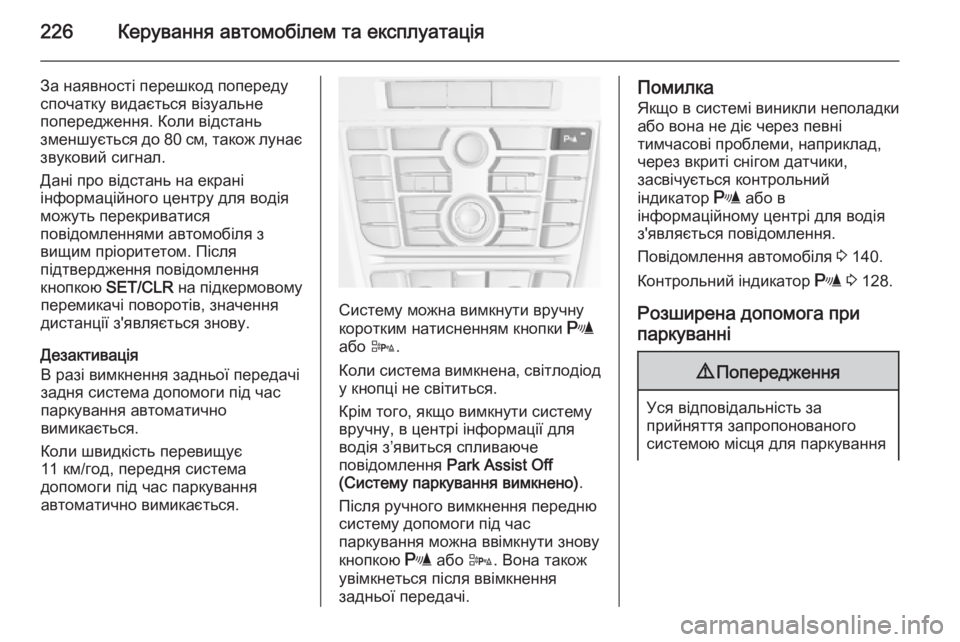

За наявності перешкод попереду
спочатку видається візуальне
попередження. Коли відстань
зменшується до 80 см, також лунає звуковий сигнал.
Дані про відстань на екрані
інформаційного центру для водія
можуть перекриватися
повідомленнями автомобіля з
вищим пріоритетом. Після
підтвердження повідомлення
кнопкою SET/CLR на підкермовому
перемикачі поворотів, значення
дистанції з'являється знову.
Дезактивація
В разі вимкнення задньої передачі
задня система допомоги під час
паркування автоматично
вимикається.
Коли швидкість перевищує
11 км/год, передня система
допомоги під час паркування
автоматично вимикається.
Систему можна вимкнути вручну
коротким натисненням кнопки r
або D.
Коли система вимкнена, світлодіод у кнопці не світиться.
Крім того, якщо вимкнути систему
вручну, в центрі інформації для
водія з’явиться спливаюче
повідомлення Park Assist Off
(Систему паркування вимкнено) .
Після ручного вимкнення передню
систему допомоги під час
паркування можна ввімкнути знову
кнопкою r або D. Вона також
увімкнеться після ввімкнення
задньої передачі.
Помилка
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, наприклад,
через вкриті снігом датчики,
засвічується контрольний
індикатор r або в
інформаційному центрі для водія
з'являється повідомлення.
Повідомлення автомобіля 3 140.
Контрольний індикатор r 3 128.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування

Керування автомобілем та експлуатація227та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов'язково
уважно спостерігати за
ситуацією довкола.
Розширена система допомоги під
час паркування показує інструкції в
центрі інформації для водія та
видає звукові сигнали, керуючись
якими водій може запаркувати
автомобіль в належному місці.
Водій має керувати кермом, а
також, прискоренням,
гальмуванням, та перемиканням
передач.

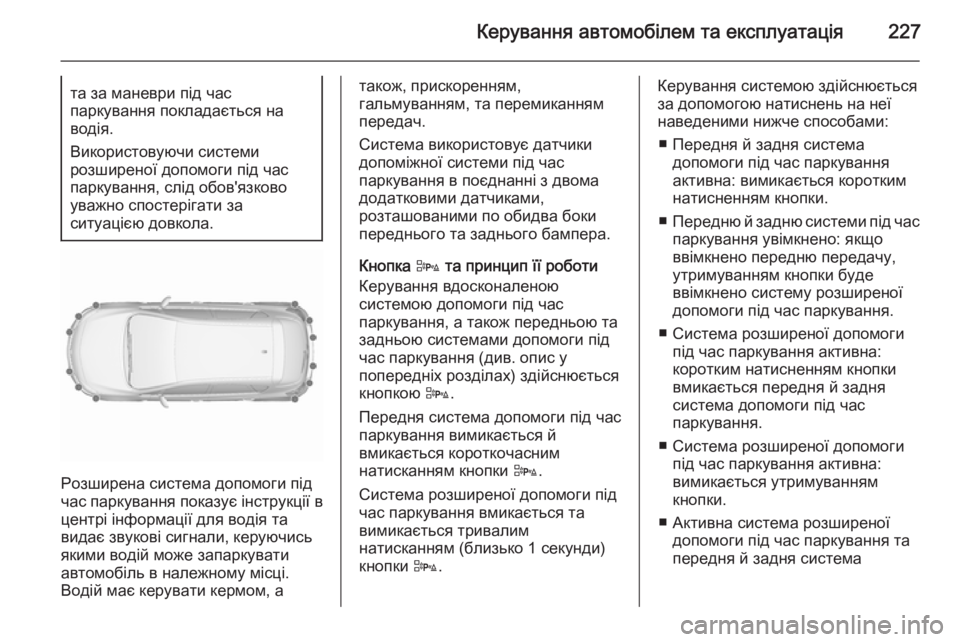

Система використовує датчики
допоміжної системи під час
паркування в поєднанні з двома
додатковими датчиками,
розташованими по обидва боки
переднього та заднього бампера.
Кнопка D та принцип її роботи
Керування вдосконаленою
системою допомоги під час
паркування, а також передньою та
задньою системами допомоги під
час паркування (див. опис у
попередніх розділах) здійснюється
кнопкою D.
Передня система допомоги під час
паркування вимикається й
вмикається короткочасним
натисканням кнопки D.
Система розширеної допомоги під
час паркування вмикається та
вимикається тривалим
натисканням (близько 1 секунди)
кнопки D.Керування системою здійснюється
за допомогою натиснень на неї
наведеними нижче способами:
■ Передня й задня система допомоги під час паркування
активна: вимикається коротким
натисненням кнопки.
■ Передню й задню системи під час
паркування увімкнено: якщо
ввімкнено передню передачу,
утримуванням кнопки буде
ввімкнено систему розширеної
допомоги під час паркування.
■ Система розширеної допомоги під час паркування активна:
коротким натисненням кнопки
вмикається передня й задня
система допомоги під час
паркування.
■ Система розширеної допомоги під час паркування активна:
вимикається утримуванням
кнопки.
■ Активна система розширеної допомоги під час паркування та
передня й задня система

228Керування автомобілем та експлуатація
допомоги під час паркування:
коротким натисненням кнопки
вимикаються обидві системи.

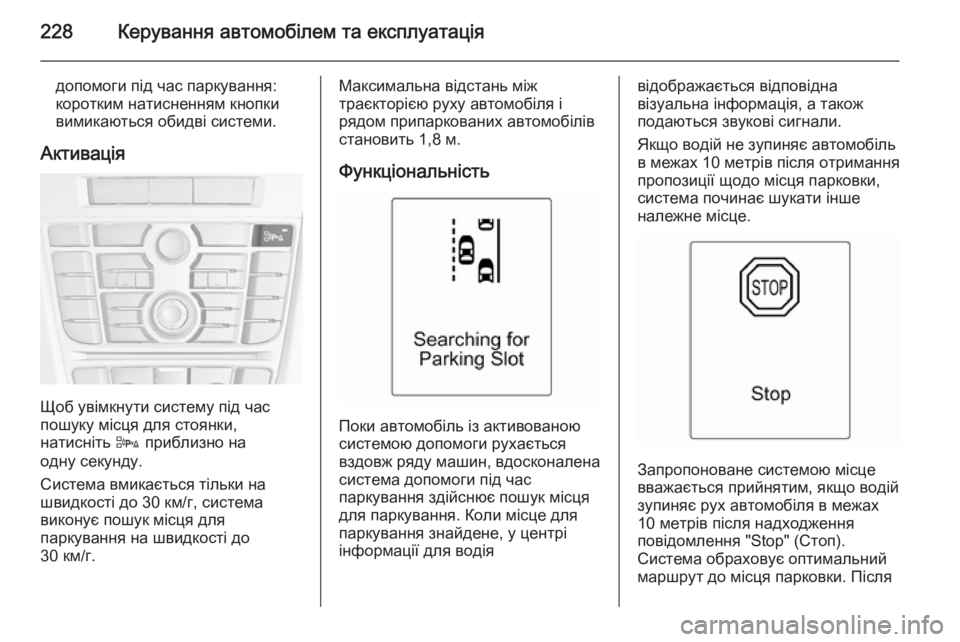

Активація
Щоб увімкнути систему під час
пошуку місця для стоянки,
натисніть D приблизно на
одну секунду.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 1,8 м.
Функціональність
Поки автомобіль із активованою
системою допомоги рухається
вздовж ряду машин, вдосконалена
система допомоги під час
паркування здійснює пошук місця для паркування. Коли місце для
паркування знайдене, у центрі
інформації для водія
відображається відповідна
візуальна інформація, а також
подаються звукові сигнали.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки,
система починає шукати інше
належне місце.
Запропоноване системою місце
вважається прийнятим, якщо водій
зупиняє рух автомобіля в межах
10 метрів після надходження
повідомлення "Stop" (Стоп).
Система обраховує оптимальний
маршрут до місця парковки. Після

Керування автомобілем та експлуатація229
цього вона надає водію інструкції
щодо потрібних маневрів для
досягнення цього місця.
Інструкції на дисплеї
відображають:
■ Підказку, якщо швидкість автомобіля перевищує 30 км/год .
■ Необхідність зупинити автомобіль після визначення
місця для паркування.
■ Напрямок руху під час паркування.
■ Положення керма під часпаркування.
■ Для деяких інструкцій відображається індикатор
виконання.
Після вдалого встановлення
автомобіля на місце стоянки
відображається символ "Кінцеве
положення".
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
допомоги. Безперервний звуковий сигнал означає, що відстань до
перешкоди менше 30 см.
Зміна сторони парковки
Систему за замовчуванням
налаштовано на визначення місць
парковки з боку пасажира. Щоб
розпізнавати місця для паркування
з боку водія, увімкніть указівник
поворотів з боку водія під час
пошуку.
Щойно указівник поворотів
вимикається, система знову
розпочинає пошук місця для
паркування з боку пасажира.
Пріоритетна інформація дисплея
Після ввімкнення системи
розширеної допомоги при
паркуванні у центрі інформації для
водія з'являється відповідне
повідомлення. Індикація системи
розширеної допомоги під час
паркування у центрі інформації для водія може перекриватися
повідомленнями автомобіля, що
мають вищий пріоритет. Після
підтвердження повідомлення
кнопкою SET/CLR на важелі
перемикання сигналів повороту
знову відобразяться вказівки
системи розширеної допомоги під

230Керування автомобілем та експлуатація
час паркування. Маневрування дляпаркування можна буде
продовжити.
Дезактивація
Систему можна дезактивувати
одним із таких способів:
■ короткочасним натисканням D,
якщо ввімкнена система розширеної допомоги під час паркування та передня й задня
система допомоги під час
паркування
■ тривалим натисканням D, якщо
ввімкнена система розширеної
допомоги під час паркування
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год ■ вимкненням запалювання
Якщо систему вимкнуто під час
маневрування автоматично або ж
водієм, в інформаційному центрі
для водія з'явиться повідомлення
Parking Deactivated (Паркування
дезактивовано) .Помилка
Повідомлення у центрі інформації
для водія відображаються у таких
випадках:
■ У системі виникла несправність.
■ Водій не завершив успішно маневрування.
■ Система не працює.
Якщо під час надання вказівок
щодо паркування виявлено
перешкоду, в інформаційному
центрі для водія з'являється
повідомлення Stop (Зупинка) . Після
усунення перешкод маневри для
встановлення автомобіля на місце
стоянки поновлюються. Якщо
об'єкт не буде усунуто, це призведе до дезактивації системи. Щоб
увімкнути систему під час пошуку
нового місця для паркування,
натисніть D приблизно на
одну секунду.Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися
при значному навантаженні
автомобіля.
