Page 105 of 231
Valaistus103ValaistusUlkovalot.................................... 103
Sisävalot .................................... 107
Valaistusominaisuudet ...............109Ulkovalot
Valokytkin
Ajovalokytkin
Kierrä ajovalokytkintä:
7=Valot pois8=Sivuvalot9=Ajovalot
Merkkivalo 8 3 88.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO=Valoautomatiikka: lähivalot
kytkeytyvät päälle ja pois
automaattisesti ulkovalais‐
tusolosuhteista riippuenm=Valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO8=Sivuvalot9=Ajovalot
Valoautomatiikan kulloinenkin tila
näytetään kuljettajan tietokeskuk‐
sessa.
Page 106 of 231

104Valaistus
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Ajovaloja käytettäessä merkkivalo
8 palaa. Merkkivalo 8 3 88.
Takavalot
Takavalot palavat yhdessä ajo- ja si‐
vuvalojen kanssa.
Valoautomatiikka
Kun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 105.
Automaattisten ajovalojen
aktivointi
Kun valoautomatiikka on käytössä ja
moottori on käynnissä, ajovalot sytty‐ vät hämärissä valaistusolosuhteissa.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät päälle ilman viivettä.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovalovilkku Kaukovalovilkkua käytetään vetä‐
mällä vipua.
Page 107 of 231

Valaistus105Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö
käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi ta‐ varatilaAjovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Säädä ajovalot vasemmanpuoleista
liikennettä varten kääntämällä sää‐ dintä molemmissa ajovalokoteloissa 1 /4 kierrosta myötäpäivään.
Päiväajovalot
Päiväajovalot parantavat auton erot‐
tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Varoitusvilkut
Käytetään painamalla painiketta ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Page 108 of 231

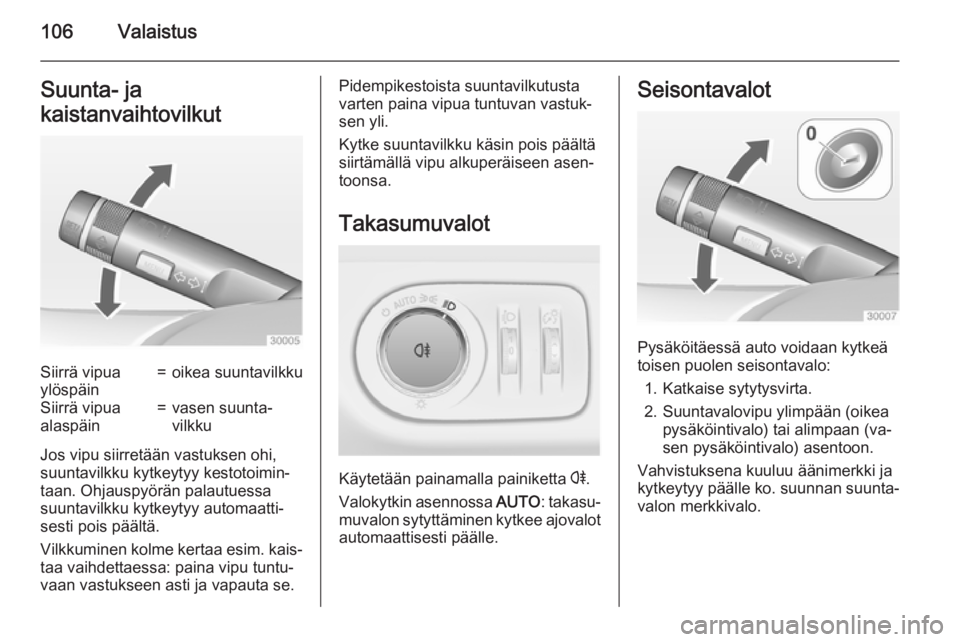

106ValaistusSuunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=oikea suuntavilkkuSiirrä vipua
alaspäin=vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkkuminen kolme kertaa esim. kais‐ taa vaihdettaessa: paina vipu tuntu‐
vaan vastukseen asti ja vapauta se.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Takasumuvalot
Käytetään painamalla painiketta r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Page 109 of 231
Valaistus107Peruutusvalot
Peruutusvalot palavat, kun on kyt‐
ketty sytytysvirta ja valittu peruutus‐
vaihde.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐
hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä
valot päälle.Sisävalot
Kojelaudan valaistuksen säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
■ kojelaudan valaistus
■ tunnelmavalot
■ kattovalo
■ Infonäyttö
■ kytkimien ja käyttösäätimien valais‐
tus
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Sisävalot
Etumainen sisävalo
Sisävalo syttyy sisään ja ulos astut‐
taessa automaattisesti ja sammuu vii‐
västetysti.
Keinukytkimen käyttö:
w=automaattinen päälle- ja
poiskytkentäpaina u=päälläpaina v=poissa
Page 110 of 231

108Valaistus
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Kattovalo
Sisävaloihin yhdistetty kohdevalo syt‐
tyy, kun ajovalot kytketään päälle.
Kattovalo valaisee vaihteenvaihto‐
konsolin epäsuorasti.
Tunnelmavalot
Tunnelmavalot koostuvat kohdista‐
mattomista valoista ovissa, kojelau‐
dassa lämmitys- ja ilmanvaihtoyksi‐
kön alapuolella ja etumatkustajan jal‐
katilassa. Kattokonsolin painikkeella voidaan valita jokin 8 väristä.
Painikkeen käyttö sytytysvirta kytket‐
tynä:
m yksi lyhyt
painallus=päälle tai pois päältäS toistuvat
lyhyet painal‐
lukset=värit vaihtuvat vai‐
heittainS pitkä
painallus=värit vaihtuvat
tauotta
Tunnelmavalot voidaan himmentää
säätöpyörällä A yhdessä kojelaudan
valaistuksen kanssa 3 107.
Valittu väri pysyy käytössä, kun syty‐
tysvirta seuraavan kerran kytketään.
Tunnelmavalot syttyvät automaatti‐
sesti, kun sytytysvirta katkaistaan, ja
sammuvat oven avaamisen jälkeen.
Kun painiketta m painetaan sytytys‐
virran katkaisun jälkeen, tunnelmava‐
lot palavat vielä 60 minuuttia.
Tähtitaivaskatto Tähtitaivaskatossa on noin
64 LED-valoa. Niiden voimakkuutta
voidaan himmentää kattokonsolin
painikkeella.
Page 111 of 231

Valaistus109
Painikkeen käyttö sytytysvirta kytket‐
tynä:m yksi lyhyt
painallus=päälle tai pois
päältäT toistuvat
lyhyet painal‐
lukset=asteittainen him‐
mennysT pitkä
painallus=jatkuva himmennys
Valittu voimakkuus pysyy käytössä,
kun sytytysvirta seuraavan kerran
kytketään.
Tähtitaivaskaton valaistus syttyy au‐
tomaattisesti, kun sytytysvirta kat‐
kaistaan, ja sammuu oven avaamisen
jälkeen. Kun painiketta m painetaan
sytytysvirran katkaisun jälkeen: tähti‐
taivaskaton valot palavat vielä
60 minuuttia.
Valaistusominaisuudet
Sisääntulovalot
Tervetuliaisvalot
Seuraavat valot syttyvät hetkeksi, kun
auton lukitus avataan kauko-ohjai‐
mella:
■ ajovalot
■ takavalot
■ rekisterikilven valot
■ kojelaudan valot
■ sisävalot
Joitakin toimintoja voidaan käyttää
vain pimeällä auton löytämiseksi.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 122.
Tämän toiminnon kytkeytymistä
päälle tai pois voidaan muuttaa
infonäytössä.
Auton räätälöinti 3 99.
Asetukset voidaan tallentaa käytettä‐ vän avaimen osalta 3 22.Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
■ kaikki käyttökytkimet
■ kuljettajan tietokeskus
■ tunnelmavalot
■ tähtitaivaskatto
Poistumisvalot Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
■ sisävalot
■ mittariston valot (vain pimeällä)
■ tunnelmavalot
■ tähtitaivaskatto
Ne sammuvat automaattisesti viiveen
jälkeen ja syttyvät uudelleen, jos kul‐
jettajan ovi avataan.
Poistumistien valaistus
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
Page 112 of 231

110Valaistus
Aktivointi
1. Katkaise sytytysvirta.
2. Poista virta-avain virtalukosta.
3. Avaa kuljettajan ovi.
4. Vedä suuntavilkkuvivusta.
5. Sulje kuljettajan ovi.
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon aktivointi, passi‐
vointi ja sen kesto ovat vaihdettavissa infonäytöltä. Auton räätälöinti 3 99.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 22.
Akun purkautumisen esto Auton akun lataustason toiminto Toiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien toi‐
mintaa vähennetään automaattisesti
kahdessa vaiheessa, kunnes ne kyt‐
ketään pois päältä:
■ lisälämmitin
■ takalasin lämmitin
■ lämmitettävät peilit
■ lämpiävät istuimet
■ puhallin
Toisessa vaiheessa kuljettajan tieto‐
keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.Sähkövalojen poiskytkentä
Jotta auton akku ei purkaudu, kun sy‐
tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.
