Cura del veicolo207
2. Montare la chiave della ruota as‐sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni bullone di mezzo giro.
Le ruote potrebbero essere pro‐
tette da bulloni di bloccaggio. Per allentare questi bulloni specifici,
fissare prima l'adattatore per il
bloccaggio dei bulloni ruota sulla
testa del bullone prima di instal‐
lare la chiave per ruote. L'adatta‐
tore si trova nel cassettino por‐
taoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
Alcune versioni hanno la pannel‐
latura della soglia con punti di sol‐
levamento del veicolo: innanzi‐
tutto estrarre il coperchio in corri‐
spondenza del relativo punto di
sollevamento prima di posizio‐
nare il martinetto.4. Regolare il martinetto all'altezza necessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.

208Cura del veicolo
Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
5. Svitare i bulloni ruota.
6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 110 Nm.
10. Allineare il foro della valvola sul copricerchio della ruota in acciaio
con la valvola dello pneumatico
prima di rimontare il copricerchio.
Montare i copribulloni della ruota
o il copriruota centrale sulla ruota
in lega.
11. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi del veicolo3 192 e l'adattatore per il bloccag‐
gio dei bulloni ruota 3 57.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento, posizio‐
nato centralmente sotto la cavità della soglia.

Cura del veicolo209
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in ac‐
ciaio.
Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il pianale del vano di carico
3 72.
Rimuovere la scatola portaoggetti se presente 3 70.
2. Rimuovere la chiave per ruote dalla cassetta porta attrezzi.
3. Applicare la chiave sul bullone esagonale vicino alla cassetta
porta attrezzi e ruotarle in senso
antiorario fino a notare una certa
resistenza.

210Cura del veicolo
4. Sollevare leggermente il porta‐ruota di scorta a mano e sgan‐
ciare il fermo.
5. Abbassare il portaruota di scorta.
6. Sollevare leggermente il porta‐ ruota di scorta a mano e staccareil cavo di sicurezza.
7. Abbassare del tutto il supporto e rimuovere la ruota di scorta.
8. Sostituire la ruota 3 205.
La ruota danneggiata deve es‐
sere fissata nel vano di carico, ve‐
dere di seguito.
9. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
10. Sollevare ulteriormente il porta‐ ruota di scorta e agganciare il
fermo. Il lato aperto del fermo
deve essere rivolto nel senso di
marcia del veicolo.
11. Chiudere il portaruota di scorta vuoto ruotando il bullone esago‐
nale in senso orario con la chiave.
12. Riporre la chiave per ruote e il martinetto nella cassetta porta at‐trezzi nel pianale del veicolo.
13. Chiudere il pianale del vano di ca‐
rico.
Trasporto di una ruota
danneggiata nel vano di carico Il portaruota di scorta non è concepito
per dimensioni di pneumatici diverse
da quelle della ruota di scorta.
Una ruota danneggiata più larga della ruota di scorta deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 192.

Cura del veicolo211
Ruote con dimensione massima di
195/55 R 16 1. Rimuovere la copertura del vano di carico e sollevare il pianale del
vano di carico. Riporre entrambi
dietro agli schienali sollevati dei
sedili posteriori.
2. Svitare il dado ad alette e rimuo‐ vere la cassetta porta attrezzi.
3. Posizionare la ruota danneggiata in posizione verticale nella scatola
porta attrezzi ruota di scorta, ri‐
volta in avanti.
4. Rimuovere la cinghia 1 dalla cas‐
setta porta attrezzi e posizionare l'estremità ad anello attraverso
l'occhiello di ancoraggio sul lato
destro.
5. Posizionare l'estremità col gancio
della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.6. Inserire la cinghia nelle razze della ruota come mostrato in fi‐
gura.
7. Montare il gancio sull'occhiello di ancoraggio sul lato sinistro.
8. Tirare la cinghia e fissarla con la fibbia.

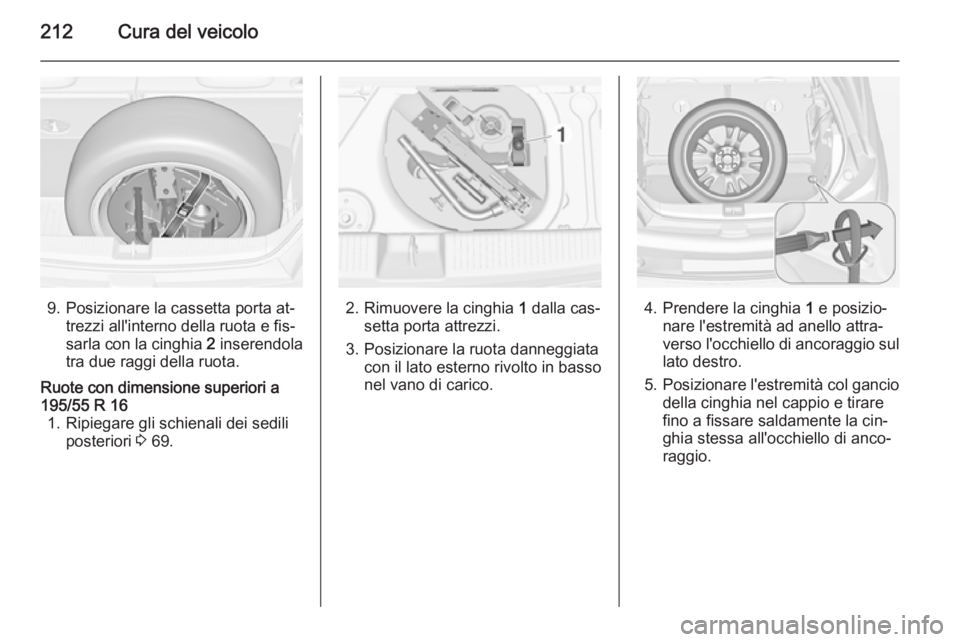

212Cura del veicolo
9. Posizionare la cassetta porta at‐trezzi all'interno della ruota e fis‐
sarla con la cinghia 2 inserendola
tra due raggi della ruota.
Ruote con dimensione superiori a
195/55 R 16 1. Ripiegare gli schienali dei sedili posteriori 3 69.
2. Rimuovere la cinghia 1 dalla cas‐
setta porta attrezzi.
3. Posizionare la ruota danneggiata con il lato esterno rivolto in basso
nel vano di carico.4. Prendere la cinghia 1 e posizio‐
nare l'estremità ad anello attra‐
verso l'occhiello di ancoraggio sul
lato destro.
5. Posizionare l'estremità col gancio
della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.

Cura del veicolo213
6. Inserire la cinghia nelle razzedella ruota come mostrato in fi‐
gura.
7. Montare il gancio sull'occhiello di ancoraggio sul lato sinistro.
8. Tirare la cinghia e fissarla con la fibbia.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature pos‐
sono causare lesioni. Durante un
arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve es‐
sere sempre fissata con la cinghia.
Ruotino di scorta
Attenzione
L'uso del ruotino di scorta può
compromettere la guidabilità della vettura. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo,
montare la ruota di scorta provvisoria davanti e un pneumatico normale die‐
tro.
Catene da neve 3 201.
Ruota di scorta con pneumatico direzionale
Se possibile, montare gli pneumatici
direzionali in modo che il verso di ro‐
tazione corrisponda con la marcia in
avanti. Il verso di rotolamento è indi‐
cato da un simbolo (ad esempio una freccia) sul fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.

214Cura del veicoloAvviamento di
emergenza
Non avviare il veicolo con un carica‐
batteria rapido.
Un veicolo con la batteria scarica può essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
■ Non esporre mai la batteria a fiamme libere o scintille.
■ Se è scarica, la batteria del veicolo
può gelare già a 0 °C. Prima di col‐
legare i cavi di avviamento, sbri‐
nare la batteria.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria.
■ Utilizzare una batteria di soccorso con la stessa tensione nominale
(12 Volt). e una capacità (Ah) non
molto inferiore a quella della batte‐
ria scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 16 mm 2
(25 mm 2
per i mo‐
tori diesel).
■ Non scollegare la batteria scarica dal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.
■ Non sporgersi sopra la batteria du‐ rante la procedura di avviamento di
emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
■ Durante l'avviamento di emer‐ genza i veicoli non devono entrare
in contatto tra di loro.
■ Azionare il freno di stazionamento con il cambio in folle.
■ Aprire i cappelli di protezione dei terminali positivi di entrambe le bat‐terie del veicolo.
