COMMANDES ET INSTRUMENTS
3-10
3
FAU15113
Porte-bagages
AVERTISSEMENT
FWA10172
Ne pas d épasser la charge maxi-
male du porte-bagages, qui est de 3
kg (6.6 lb).
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 194 kg
(428 lb).
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas d e mauvais fonctionne-
ment.
FAU43163
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
1. Porte-bagages
1
U51DF1F0.book Page 10 Thursday, August 29, 2013 5:03 PM

COMMANDES ET INSTRUMENTS
3-11
3

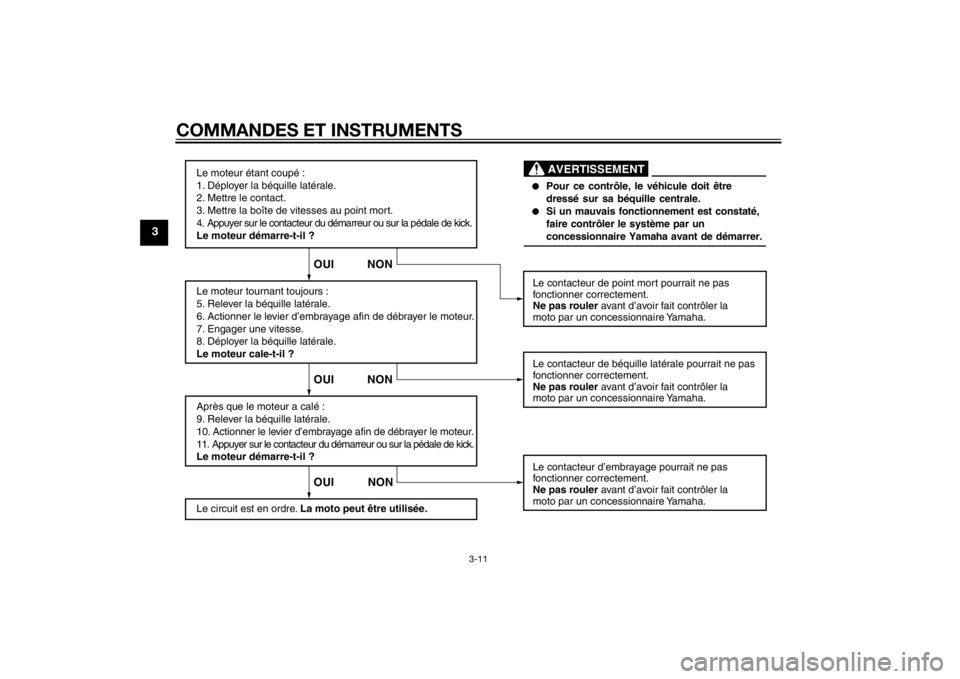

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. Mettre le contact.
3. Mettre la boîte de vitesses au point mort.
4. Appuyer sur le contacteur du démarreur ou sur la pédale de kick.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
5. Relever la béquille latérale.
6. Actionner le levier d’embrayage afin de débrayer le moteur.
7. Engager une vitesse.
8. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
9. Relever la béquille latérale.
10. Actionner le levier d’embrayage afin de débrayer le moteur.
11. Appuyer sur le contacteur du démarreur ou sur la pédale de kick.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler
avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le système par un
concessionnaire Yamaha avant de démarrer.
OUI NON OUI NON OUI NON
U51DF1F0.book Page 11 Thursday, August 29, 2013 5:03 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15598
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’acci dent ou d ’endommagement. Ne pas
con duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procé dés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites d’alimentation. 3-7
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-11
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spéci- fié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-20, 6-21
Frein arrière • Contrôler le fonctionnement.
• Contrôler la garde à la pédale.
• Régler si nécessaire. 6-19, 6-20
U51DF1F0.book Page 1 Thursday, August 29, 2013 5:03 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Embrayage• Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Remplacer si nécessaire. 6-17
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha. 6-14, 6-25
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-25
Chaîne de transmission • Contrôler la tension de la chaîne.
• Remplacer si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire. 6-22, 6-24
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
6-15, 6-17
Sélecteur au pie d• S’assurer du fonctionnement en douceur.
• Corriger si nécessaire.
6-19
Pé dale de frein • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots. 6-26
Levier de frein et d ’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-26
Béquille centrale, béquille la-
térale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-27
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire. —
Instruments, éclairage, si-
gnalisation et contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
ÉLÉMENTS CONTRÔLES PAGES
U51DF1F0.book Page 2 Thursday, August 29, 2013 5:03 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Contacteur de béquille laté-
rale • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, fair
e contrôler le véhicule par un conces-
sionnaire Yamaha. 3-10
ÉLÉMENTS CONTRÔLES PAGES
U51DF1F0.book Page 3 Thursday, August 29, 2013 5:03 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAU45311
N.B.Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le
moteur en cas d’un renversement. Pour
mettre le moteur en marche après une
chute, bien veiller à d’abord tourner la clé
sur “OFF” et puis de la tourner sur “ON”. Si
le contact n’est pas coupé au préalable, le
moteur se lance mais ne se met pas en
marche lors de l’actionnement du bouton
du démarreur.
FAU43187
Mise en marche du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-10 pour plus de
détails.
1. Tourner la clé de contact sur “ON”. Le témoin d’alerte de panne du mo-
teur devrait s’allumer pendant quel-
ques secondes, puis s’éteindre.ATTENTION
FCA16712
Si le témoin d ’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite,
se reporter à la page 3-2 et effectuer le
contrôle de son circuit.2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Mettre le moteur en marche en ap- puyant sur le contacteur du démarreur
ou en actionnant la pédale de kick.
U51DF1F0.book Page 1 Thursday, August 29, 2013 5:03 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
Si le moteur ne se met pas en marche
à l’aide du contacteur du démarreur,
relâcher celui-ci, puis attendre quel-
ques secondes avant de faire un nou-
vel essai. Chaque essai de mise en
marche doit être aussi court que pos-
sible afin d’économiser l’énergie de la
batterie. Ne pas actionner le démar-
reur pendant plus de 10 secondes
d’affilée. Si le moteur ne se met pas en
marche à l’aide du démarreur, utiliser
le kick.
ATTENTION
FCA11043
En vue de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16672

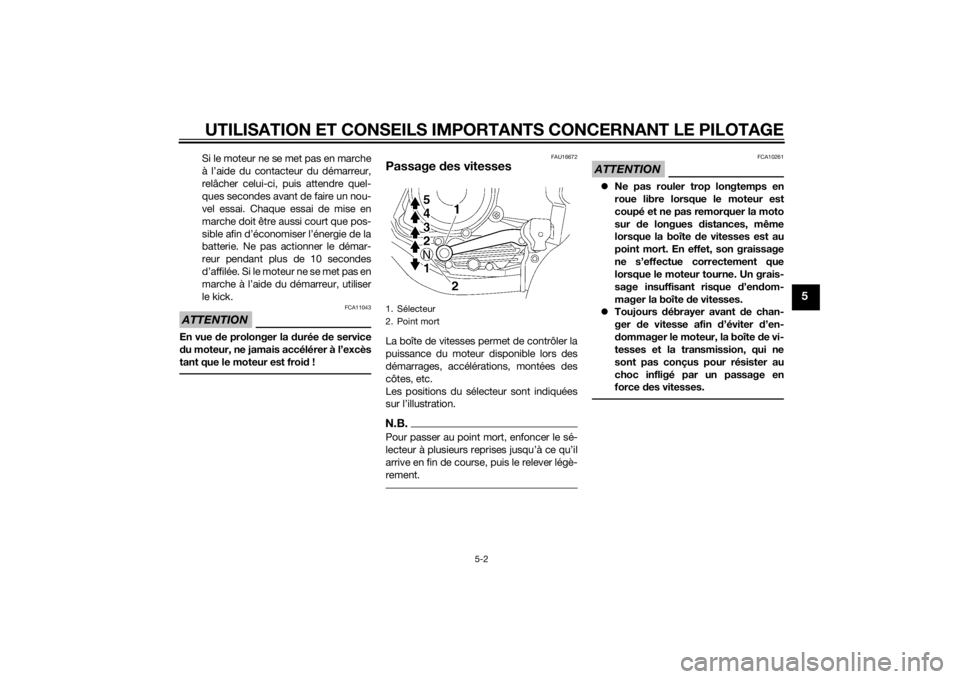

Passage des vitessesLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course , puis le relever légè-
rement.
ATTENTION
FCA10261
 Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d ’endom-
mager la boîte de vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d ’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
1. Sélecteur
2. Point mort
U51DF1F0.book Page 2 Thursday, August 29, 2013 5:03 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
FAU16811
Comment réduire sa consomma-
tion de carburantLa consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16831
Rodage du moteurLes premiers 1000 km (600 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1000 km (600 mi). Les pièces mobiles
du moteur doivent s’user et se roder mu-
tuellement pour obtenir les jeux de marche
corrects. Pendant cette période, éviter de
conduire à pleins gaz de façon prolongée et
éviter tout excès susceptible de provoquer
la surchauffe du moteur.
FAU49211
0–150 km (0–90 mi)
Éviter un fonctionnement prolongé au-delà
de 5000 tr/mn.
Après chaque heure d’ut ilisation, laisser re-
froidir le moteur pendant cinq à dix minu-
tes.
Varier la vitesse du véhicule de temps à
autre. Ne pas rouler continuellement à la
même ouverture des gaz.
150–500 km (90–300 mi)
Éviter un fonctionnement prolongé au-delà
de 6000 tr/mn. Changer de rapport librement mais ne ja-
mais accélérer à fond.
500–1000 km (300–600 mi)
Éviter l’utilisation prolongée à pleine ouver-
ture des gaz.
Éviter un fonctionnement prolongé au-delà
de 7500 tr/mn.
ATTENTION : Changer
l’huile moteur après 1000 km (600 mi)
d ’utilisation.
[FCA10282]
1000 km (600 mi) et au- delà
Le véhicule peut être conduit normalement.ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
U51DF1F0.book Page 3 Thursday, August 29, 2013 5:03 PM
