MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18661
NOTAO filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário , corrija o nível de líquidos do travões.
• Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
U51DP1P0.book Page 7 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18772
Remoção e instalação dos pai-
néisOs painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos
de manutenção descritos neste capítulo.
Consulte esta secção sempre que precisar
de retirar e instalar um painel.
PAU56120
Painel A
Remoção do painel1. Retire a cavilha.
2. Puxe a parte da frente do painel para
fora e depois deslize-o para a frente,
para o soltar atrás. Instalação do painel
1. Prenda a parte posterior do painel e
depois empurre a parte da frente do
mesmo para dentro.
2. Instale a cavilha.
Painel B
Remoção do painel1. Abra a cobertura da fechadura do pai- nel, introduza a chave na fechadura e
rode-a 1/4 de volta no sentido dos
ponteiros do relógio.

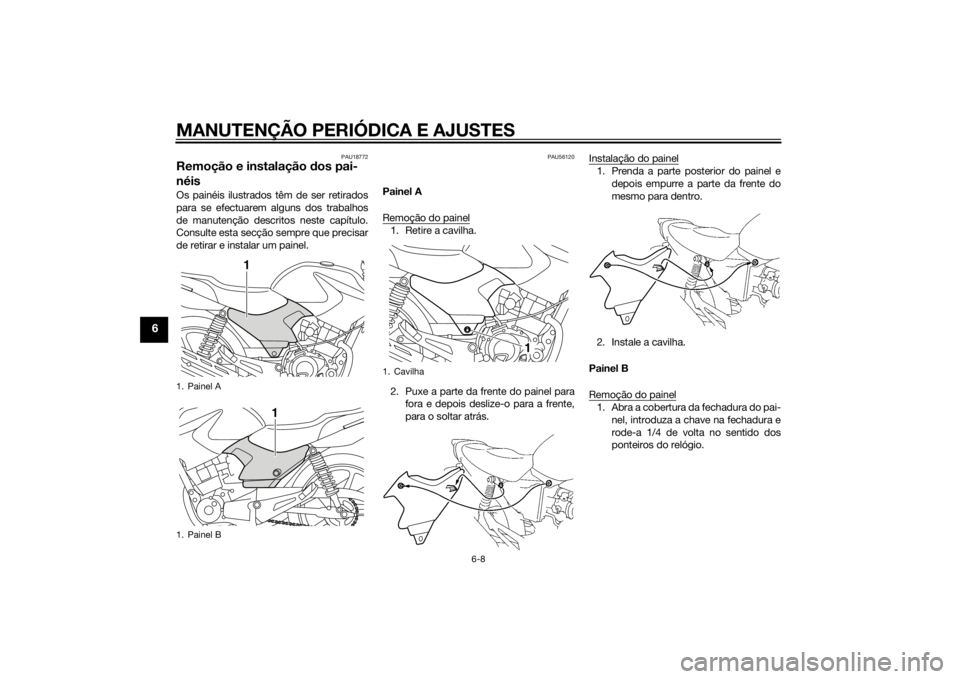

1. Painel A
1. Painel B
1
1
1. Cavilha
1
U51DP1P0.book Page 8 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
2. Puxe a parte da frente do painel parafora com a chave introduzida na fe-
chadura e faça deslizar o painel para a
frente para o soltar atrás. Instalação do painel
1. Fixe a parte de trás do painel e depois
empurre a parte da frente do mesmo
para dentro com a chave introduzida
na fechadura.
2. Enquanto empurra o painel para den- tro, rode a chave no sentido contrário
ao dos ponteiros do relógio para a po-
sição original, retire-a e feche a cober-
tura da fechadura do painel.
PAU19605
Verificação da vela de igniçãoA vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela d e ignição
1. Retire a tampa da vela de ignição.
2. Retire a vela de ignição conforme ilus- trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.

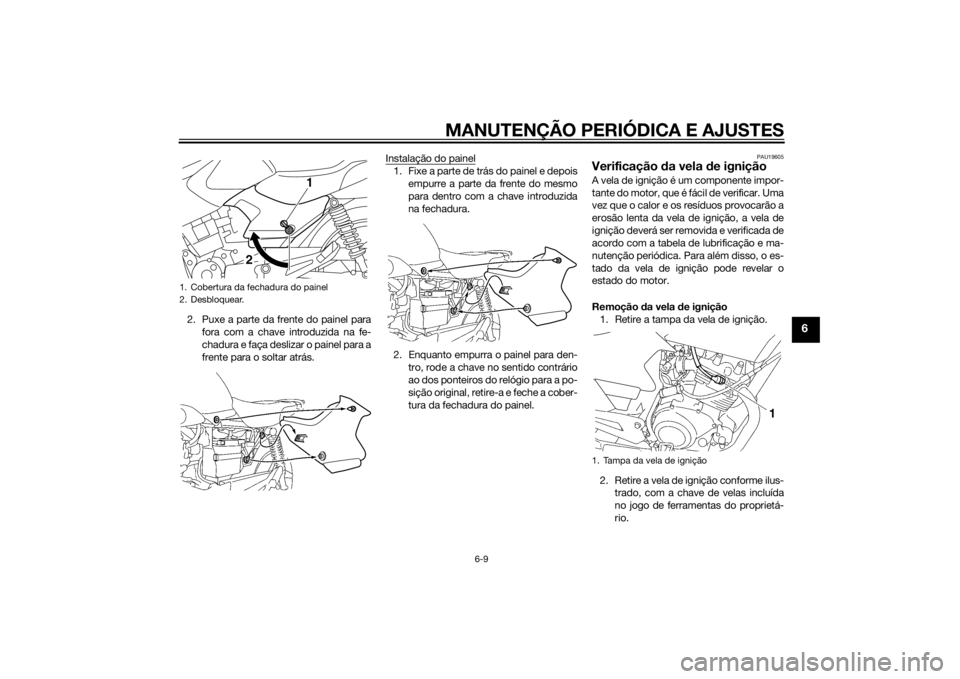

1. Cobertura da fechadura do painel
2. Desbloquear.
1
2
1. Tampa da vela de ignição
U51DP1P0.book Page 9 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
Verificação da vela de ignição
1. Verifique se o isolador de porcelana à volta do eléctrodo central da vela de
ignição tem uma cor acastanhada
média a leve (a cor ideal quando o ve-
ículo é conduzido normalmente).NOTASe a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário. 3. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
Instalação da vela d e ignição
1. Limpe a superfície da anilha da vela de ignição e a superfície correspon-
dente, e depois limpe quaisquer im-
purezas existentes nas roscas da
vela. 2. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.3. Instale a tampa da vela de ignição.

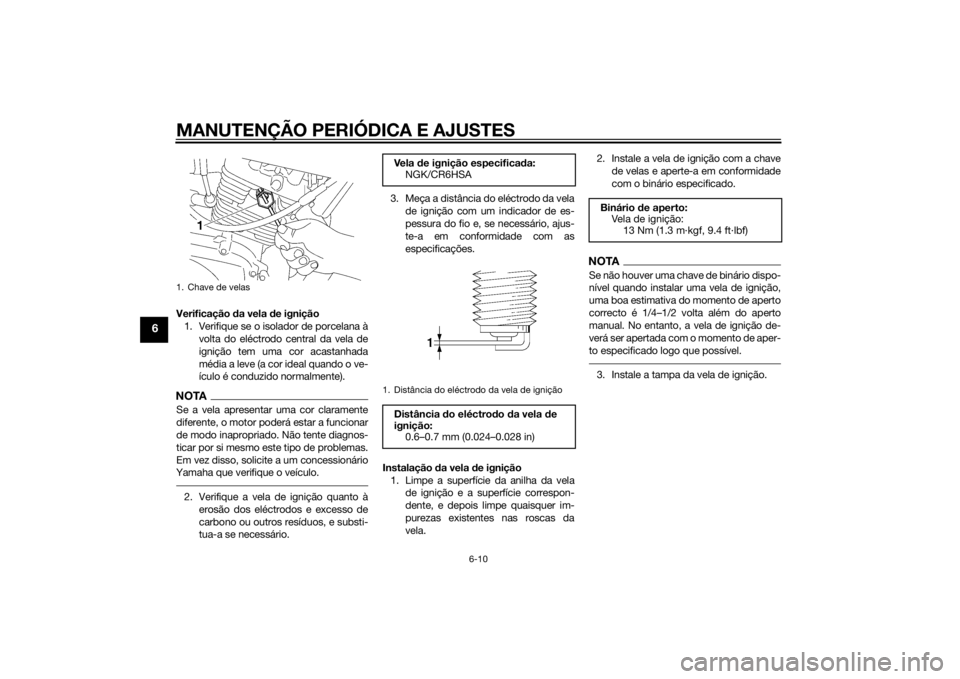

1. Chave de velas
Ve l a de ignição especifica da:
NGK/CR6HSA1. Distância do eléctrodo da vela de igniçãoDistância do eléctrod o da vela de
ignição: 0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U51DP1P0.book Page 10 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
PAU37175
Óleo do motorO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo deve ser substituído nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as- sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora do
nível de óleo do motor, introduza-a
novamente no orifício de enchimento
de óleo (sem a atarraxar) e, depois, re-
tire-a novamente para verificar o nível
do óleo.
NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe na mar-ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e
depois aperte a tampa de enchimento
do óleo.
Mu dança do óleo do motor
1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.

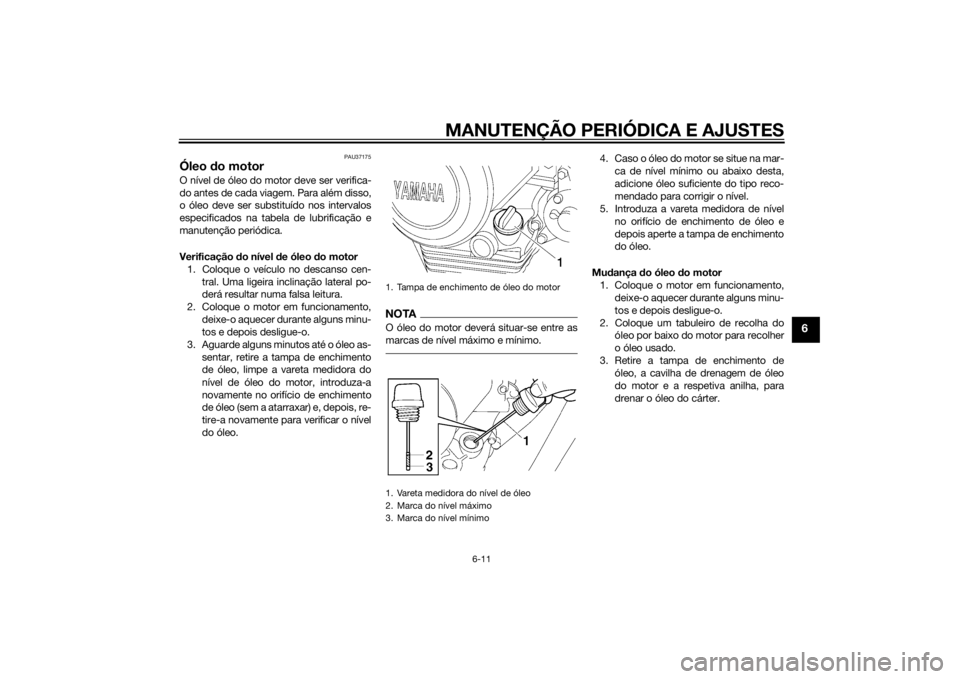

1. Tampa de enchimento de óleo do motor
1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
U51DP1P0.book Page 11 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
4. Instale a cavilha de drenagem de óleodo motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
5. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especifica da. Para além disso, não
utilize óleos denominad os “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.6. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
7. Desligue o motor, aguarde alguns mi-
nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
PAU37124
Limpeza do elemento do filtro de
arO elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Lim-
pe ou, se necessário, substitua o elemento
do filtro de ar mais frequentemente se a
condução for feita em áreas invulgarmente
húmidas ou poeirentas.
1. Retire o painel A. (Consulte a página 6-8.)
2. Retire a tampa da caixa do filtro de ar,
retirando os respetivos parafusos.
3. Retire o elemento do filtro de ar.
1. Cavilha de drenagem do óleo do motor
2. Anilha
3. Tabuleiro de recolha do óleoBinário de aperto:
Cavilha de drenagem de óleo do
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)3
2
1
Óleo do motor recomendado:Consulte a página 8-1.
Quantidade de óleo de substitui-
ção: 1.00 L (1.06 US qt, 0.88 Imp.qt)
1. Parafuso
2. Tampa da caixa do filtro de ar
U51DP1P0.book Page 12 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
4. Retire o material esponjoso do ele-mento do filtro de ar.
5. Bata levemente no elemento do filtro de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade do lado da rede, tal
como ilustrado. Se o elemento do fil-
tro de ar estiver danificado, substitua-
o. 6. Limpe o material esponjoso com sol-
vente, espremendo depois o solvente
remanescente, e certifique-se de que
o material esponjoso seca antes de o
instalar no elemento do filtro de ar. Se
o material esponjoso estiver danifica-
do, substitua-o. AVISO! Utilize ape-
nas um solvente próprio para a
limpeza de peças. Para evitar o ris-
co de incên dio ou explosão, não
utilize gasolina nem solventes com
um ponto de inflamação baixo.
[PWA10432]
PRECAUÇÃO: Para evitar
d anificar o material esponjoso, ma-
nuseie-o com cui dad o e não o tor-
ça.
[PCA15102]
7. Instale o material esponjoso no ele- mento do filtro de ar e, depois, instale
o elemento do filtro de ar na caixa do
filtro de ar. PRECAUÇÃO: Certifi-
que-se de que o elemento do filtro
d e ar está devi damente fixo na cai-
xa do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
8. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
9. Verifique se o tubo no fundo da caixa do filtro de ar possui pó ou água acu-
mulados e, se necessário, drene-o re-
tirando o grampo e retirando depois o
bujão.

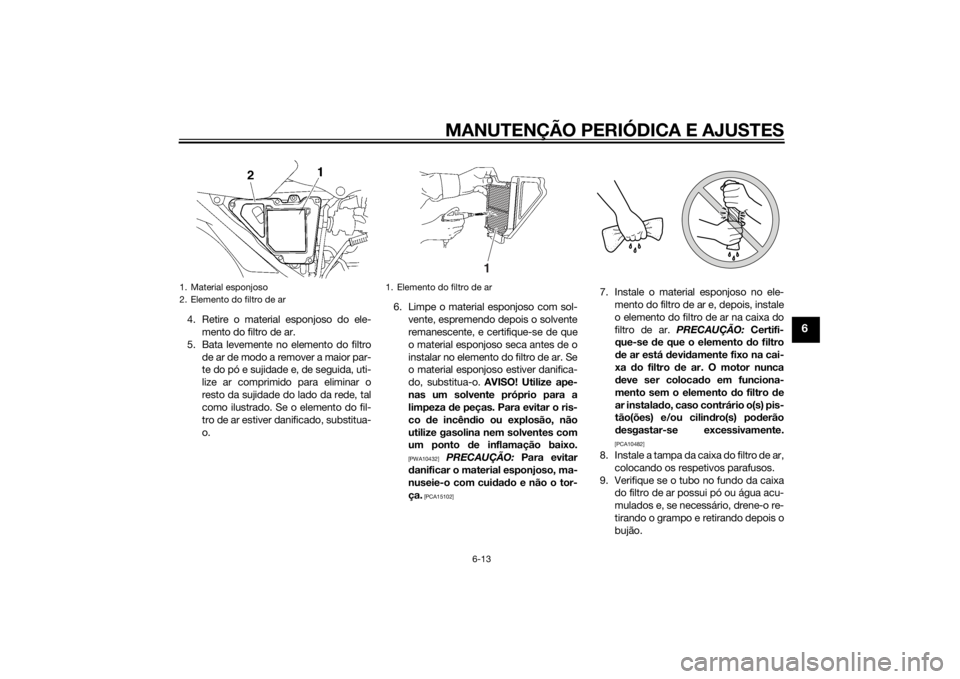

1. Material esponjoso
2. Elemento do filtro de ar
1. Elemento do filtro de ar
1
U51DP1P0.book Page 13 Friday, August 30, 2013 9:23 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
10. Instale o bujão no tubo de inspecçãoe, depois, instale a presilha.
11. Instale o painel.
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a rectifique.
PAU21385
Verificação da folga do punho do
acelera dorA folga do punho do acelerador deverá me-
dir 3.0–7.0 mm (0.12–0.28 in) na borda inte-
rior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.

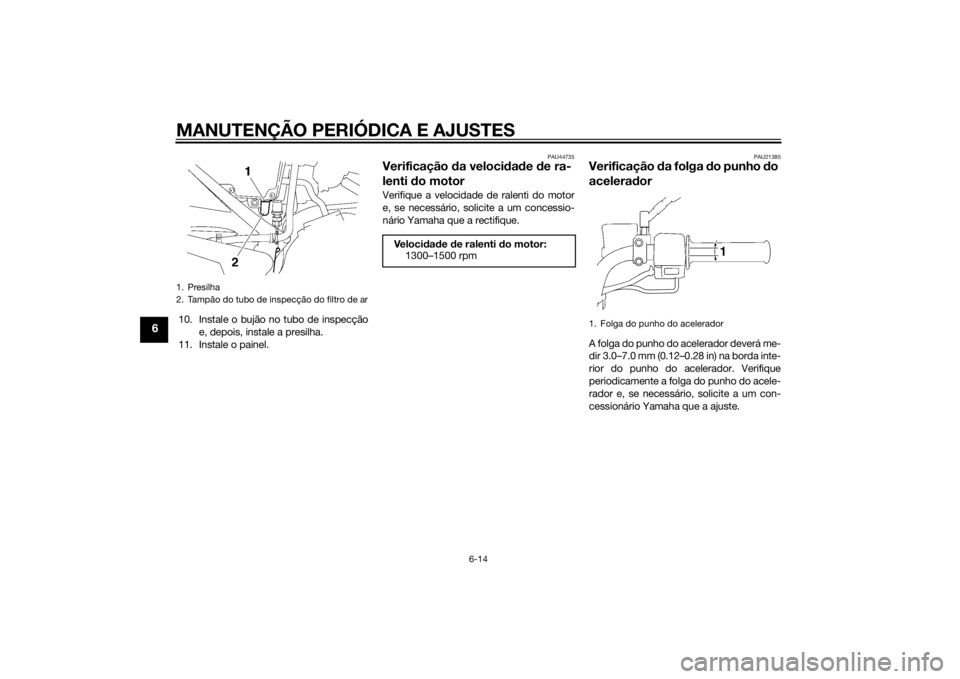

1. Presilha
2. Tampão do tubo de inspecção do filtro de ar
Ve l o c i dad e de ralenti do motor:
1300–1500 rpm
1. Folga do punho do acelerador
1
