WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-2
3
DAU10473

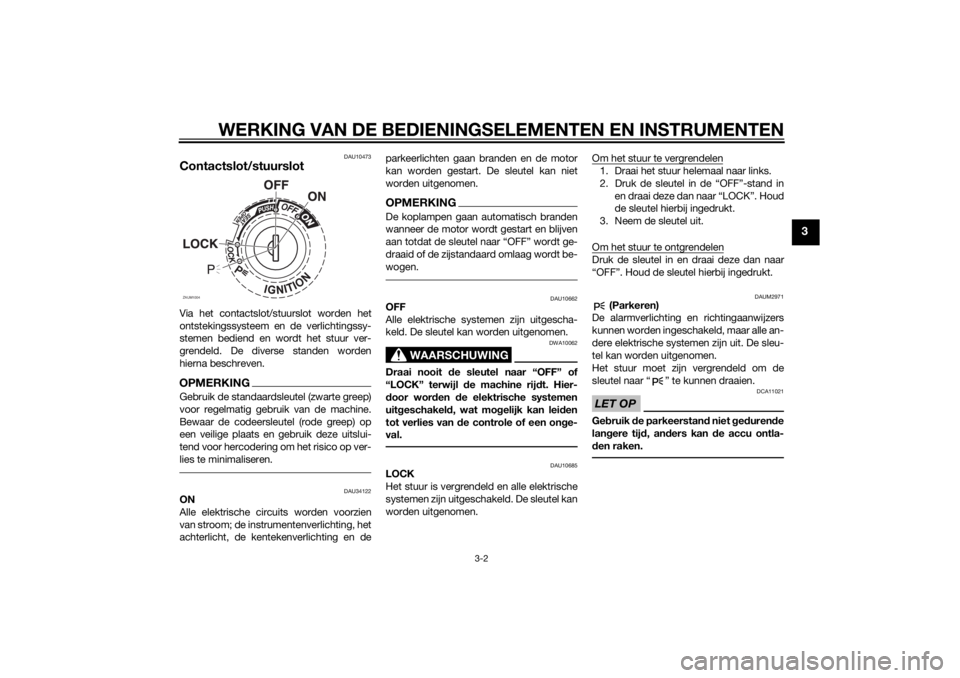

Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU34122
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en deparkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet
worden uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven

draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10685
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”. Houd
de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAUM2971
(Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de
sleutel naar “ ” te kunnen draaien.
LET OP
DCA11021
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
ZAUM1004
U1SDD1D0.book Page 2 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-3
3
DAU49394
Controle- en waarschu-
wingslampjes
DAU11031
Controlelampjes
richtingaanwijzers “ ” en “ ”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU43024
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdiag-
nosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKINGDit waarschuwingslampje gaat branden als

startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAUM3381
ABS-waarschuwingslampje “ ” (voor
modellen met ABS)
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
gaat branden of knipperen tijdens het
rijden
niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-11 voor uitleg over de wer-
king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van 10
km/h (6 mi/h) of hoger wordt gereden, of
als het waarschuwingslampje tijdens
het rijden gaat branden of knipperen,
keert het remsysteem terug naar con-
ventioneel remmen. Als een van de bo-
venstaande gevallen zich voordoet, of

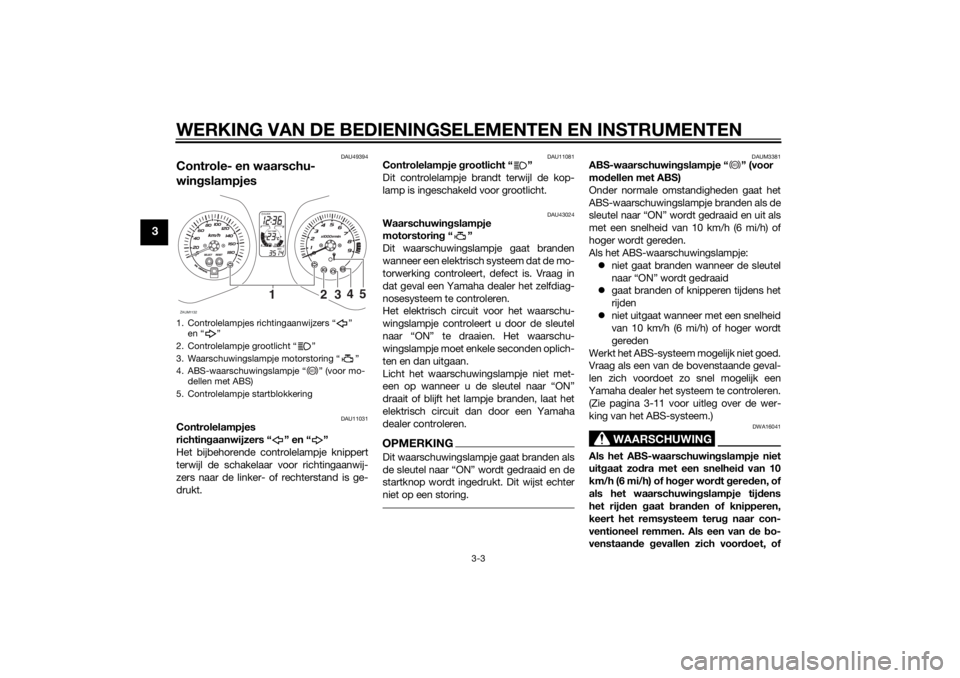

1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. Waarschuwingslampje motorstoring “ ”
4. ABS-waarschuwingslampje “ ” (voor mo-
dellen met ABS)
5. Controlelampje startblokkeringZAUM1132
OIL CHANGE
1/21/2CLOCKOUT TEMP°CODO12
3
4
5
ABS
ABS
U1SDD1D0.book Page 3 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
als het waarschuwingslampje helemaal
niet gaat branden, rij dan extra voorzich-
tig om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealer
controleren.OPMERKINGHet ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de scooter op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAU38625
Controlelampje startblokkering
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-8 voor uitleg
over de werking van het zelfdiagnosesy-
steem.)
DAUS1861
SnelheidsmeterALLEEN VOOR GROOT-BRITTANNIË
De snelheidsmeter toont de actuele rijsnel-
heid.1. Snelheidsmeter
1. SnelheidsmeterZAUM1005
OIL CHANGE
1ZAUM1006
0OIL CHANGE
30
MPH
km/h
2010405060
7080
90
10012
01401
60180
80604020
100110120
1
U1SDD1D0.book Page 4 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-5
3
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU11873
ToerentellerMet de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 8250 tpm en hoger
DAUM2984
Multifunctioneel display
WAARSCHUWING
DWA12313
Zet de machine stil voordat u wijzigin-
gen aanbrengt in de instellingen van het
multifunctionele display. Het aanbren-
gen van wijzigingen tijdens het rijden
kan u afleiden en vergroot het risico op
een ongeval.
1. Toerenteller
2. Rode zone toerentellerZAUM1007
12
1. Klok
2. Omgevingstemperatuurweergave
3. Brandstofniveaumeter
4. Kilometerteller/rittellers/ritteller brandstofre-
serve
5.
6.
7. Temperatuurmeter koelvloeistofZAUM1008
1/21/2CLOCKOUT TEMP
°CODO
65214
7
3
U1SDD1D0.book Page 5 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
Het multifunctionele display toont de vol-
gende voorzieningen:
een brandstofniveaumeter
een temperatuurmeter koelvloeistof
een kilometerteller
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve (die
de afgelegde afstand weergeeft vanaf
het moment dat het onderste segment
van de brandstofniveaumeter en de
waarschuwingsindicator brandstofni-
veau gaan knipperen)
een voorziening voor zelfdiagnose
een klok
een omgevingstemperatuurweergave
een indicator olieverversingeen indicator V-snaarvervanging
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.
Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten
een voor een op het multifunctionele
display en verdwijnen dan weer om
het elektrisch circuit te testen.
Voor het Verenigd Koninkrijk wordt de
afgelegde afstand aangegeven in mij-
len en wordt de temperatuur aange-
geven in °C.
Voor andere landen wordt de afgeleg-
de afstand aangegeven in kilometers
en wordt de temperatuur aangegeven
in °C.Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometer-
tellermodus “Odo” en de rittellermodi
“Trip”, in de onderstaande volgorde:
Odo → Trip 1 → Trip 2 → Odo
Als nog ca. 2.0 L (0.53 US gal, 0.44 Imp.gal)
brandstof in de tank over is, begint het on-
derste segment van de brandstofniveau-
meter te knipperen en wisselt de
kilometertellerweergave automatisch naarde brandstofreserve-rittellermodus “Trip F”
en begint de telling van de afstand die van-
af dat punt wordt afgelegd. In dat geval
wordt door het indrukken van de “SE-
LECT”-toets in de onderstaande volgorde
gewisseld tussen de diverse weergaven
van rittellers en kilometerteller:
Trip F → Trip 1 → Trip 2 → Odo → Trip F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken totdat “Trip” of “Trip F” wordt
weergegeven en moet u vervolgens de
toets “RESET” minstens 1 seconde lang in-
gedrukt houden. Wanneer u de brandstof-
reserve-ritteller niet zelf met de hand op nul
terugstelt, wordt deze automatisch terug-
gesteld zodra na het tanken 5 km (3 mi) is
gereden en verschijnt de vorige weergave-
modus weer.
1. Indicator V-snaarvervanging “V-BELT”
2. Indicator olieverversing “OIL CHANGE”
3. Waarschuwingslampje gladde weg “ ”ZAUM1009
1/21/2CLOCKOUT TEMP
°C
TRIP2
V-beltOIL CHANGE2
3
1
1. Ritteller brandstofreserveZAUM1010
1/21/2CLOCKOUT TEMP
°C
TRIP1
1
U1SDD1D0.book Page 6 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
OPMERKINGHet display kan niet worden teruggesteld
naar “Trip F” nadat de “RESET”-toets is in-
gedrukt.Brandstofniveaumeter
Als de contactsleutel op “ON” staat, geeft
de brandstofniveaumeter de hoeveelheid
brandstof in de brandstoftank aan. De dis-
playsegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg)
naarmate het brandstofniveau verder daalt.
Als het brandstofniveau het onderste seg-
ment vlakbij “E” bereikt, gaat het onderste
segment knipperen. Vul zo snel mogelijk
brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON”
geeft de temperatuurmeter voor koelvloei-
stof de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting. Als het bovenste segment,
“C”, “H” en de indicator voor koelvloeistof-
temperatuur knipperen, stop de machine
dan en laat de motor afkoelen. (Zie pagina
6-38.)
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.Indicator olieverversing “OIL CHANGE”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 5000
km (3000 mi). Vervolgens gaat de indicator
om de 5000 km (3000 mi) knipperen, om zo
aan te geven dat het tijd is om de motorolie
te verversen.
Nadat de motorolie is ververst moet de in-
dicator olieverversing worden teruggesteld.
(Zie pagina 6-13.)
Als de motorolie werd ververst voordat de
indicator olieverversing brandde (dus voor-
dat de intervalperiode voor olieverversing
was verstreken), moet de indicator na de
olieverversing worden teruggesteld zodathet eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven. (Zie
pagina 6-13.)
Het elektrisch circuit voor de indicator kan
worden gecontroleerd door de sleutel naar
“ON” te draaien.
De indicator gaat een paar seconden bran-
den en dooft dan.
Als de indicator niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit te testen.
OPMERKINGDe indicator olieverversing kan gaan knip-
peren als er gas wordt gegeven terwijl de
scooter op de middenbok staat; dit wijst
dan echter niet op een storing.Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 20000 km
(12500 mi), wanneer de V-snaar moet wor-
den vervangen.
Het elektrisch circuit voor de indicator kan
worden gecontroleerd door de sleutel naar
“ON” te draaien.
Als de indicator niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit te testen.
ZAUM1011
1/21/2CLOCKOUT TEMP
°C
TRIP1
U1SDD1D0.book Page 7 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunctio-
nele display een foutcode.
Noteer de foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig te
controleren.LET OP
DCA11791
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-
troleerd om motorschade te voorkomen.Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het multifunctionele dis-
play een foutcode weer wanneer de sleutel
naar “ON” is gedraaid.
OPMERKINGAls het multifunctionele display foutcode
52 weergeeft, betreft dit mogelijk een sto-
ring in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-
de.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
Klokweergave
De klok op tijd zetten:1. Houd de “SELECT”-toets en de “RE-
SET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knip-
peren, drukt u op de “RESET”-toets
om de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
1. Weergave foutcodeZAUM1012
1/21/2CLOCKOUT TEMP
°CODO
1
U1SDD1D0.book Page 8 Wednesday, September 18, 2013 1:17 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-9
3
Omgevingstemperatuurweergave
Dit display toont de omgevingstemperatuur
van –9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.
Het waarschuwingslampje gladde
weg “ ” gaat knipperen als de tempera-
tuur lager is dan 4 °C.OPMERKINGDaalt de omgevingstemperatuur tot
onder –9 °C, dan wordt geen lagere
temperatuur dan –9 °C weergegeven.
Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergegeven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer onder20 km/h (12.5 mi/h)) of door het opont-
houd bij verkeerslichten, spoorweg-
overgangen etc.
DAU12332
Antidiefstal-alarmsysteem (op-
tie)Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
1. Omgevingstemperatuurweergave
2. Waarschuwingslampje gladde weg “ ”ZAUM1056
1/21/2CLOCKOUT TEMP
°C
TRIP
2
2
1
U1SDD1D0.book Page 9 Wednesday, September 18, 2013 1:17 PM
