FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU13933
SellaPer aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTANon premere la chiave mentre la si gira.3. Alzare la sella.Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.
2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAUM3002
Vani portaoggettiScomparto portaoggetti anteriore A
Per aprire il vano portaoggetti quando è
chiuso a chiave, inserire la chiave nella ser-
ratura, girarla in senso orario e poi tirare la
leva.
Per aprire il vano portaoggetti quando non
è chiuso a chiave, basta tirare la leva.
Per chiudere a chiave il vano portaoggetti,
spingere il coperchio nella posizione origi-
naria, inserire la chiave nella serratura, gi-
rarla in senso antiorario e poi sfilarla.
Scomparto portaoggetti anteriore B
Per aprire il vano portaoggetti, tirare la leva.
1. Aprire.
1. Posizione sella apertaZAUM1016
1. Aprire.
2. Leva di apertura scomparto portaoggetti
3. CoperchioZAUM1017
3
1 12
U2DLH1H0.book Page 18 Friday, November 8, 2013 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
Per chiudere il vano portaoggetti, spingere
il coperchio nella posizione originaria.
AVVERTENZA! Non riporre oggetti pe-
santi in questo scomparto.
[HWA11162]
Vano portaoggetti posteriore
Si possono riporre due caschi nel vano por-
taoggetti sotto la sella. (Vedere pagina
3-18.)
ATTENZIONE
HCA10082
Fare attenzione ai seguenti punti quando
si usa il vano portaoggetti:
Dato che il vano portaoggetti accu-
mula calore quando è esposto al
sole e/o al calore del motore, non ri-
porre oggetti sensibili al calore,
consumabili o infiammabili al suo
interno.
Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.
Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di
plastica gli oggetti riposti in esso.Non tenere oggetti di valore o fragili
nel vano portaoggetti.
AVVERTENZA
HWA16121
Non superare i seguenti limiti di carico:
Scomparto portaoggetti anteriore
A: 1 kg (2.2 lb)
Scomparto portaoggetti anteriore
B: 1 kg (2.2 lb)
Scomparto portaoggetti posteriore:
5 kg (11 lb)
Carico massimo per il veicolo:
YP250R 185 kg (408 lb)
YP250RA 181 kg (399 lb)
1. Aprire.
2. Leva di apertura scomparto portaoggetti
3. CoperchioZAUM1018
2
31 1
1. Vano portaoggetti posteriore
U2DLH1H0.book Page 19 Friday, November 8, 2013 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
HAU14893
Regolazione degli assiemi am-
mortizzatori
AVVERTENZA
HWA10211
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
maneggevole e poco stabile.Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridurre
la precarica molla e quindi rendere la so-
spensione più morbida, girare la ghiera di
regolazione su ciascun assieme ammortiz-
zatore in direzione (b).Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re attrezzo per la regolazione della
precarica molla contenuto nel kit at-
trezzi.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA

circuito di accensione. Tale sistema con-

minate situazioni. (Vedere la sezione che

zione circuito accensione.)
1. Indicatore di posizione
2. Ghiera di regolazione precarica molla
3. Attrezzo per la regolazione della precarica
molla
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
5
1
2
3
4
5
ZAUM1116
1. Interruttore cavalletto lateraleZAUM0648
1
U2DLH1H0.book Page 20 Friday, November 8, 2013 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
regolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU45053
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensio-
ne (comprendente l’interruttore cavalletto
laterale e gli interruttori luci stop) ha le se-
guenti funzioni:
Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.
Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.
Spegnere il motore quando si abbas-
sa il cavalletto laterale.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito ac-
censione in conformità alla seguente
procedura:
U2DLH1H0.book Page 21 Friday, November 8, 2013 3:12 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3

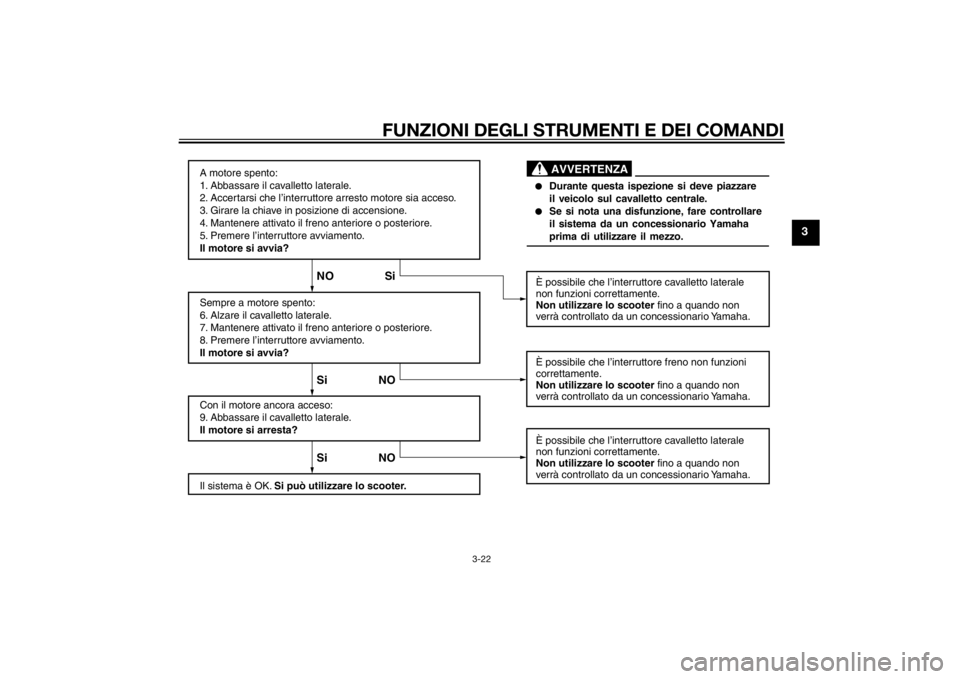

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore freno non funzioni
correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO Si
●
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.
●
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
U2DLH1H0.book Page 22 Friday, November 8, 2013 3:12 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
Carburante• Controllare il livello del carburante nel serbatoio.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.3-16
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo.6-12
Olio della trasmissione finale• Controllare l’assenza di perdite di olio nel veicolo. 6-13
Liquido refrigerante• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.6-14
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-21, 6-22
U2DLH1H0.book Page 1 Friday, November 8, 2013 3:12 PM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-21, 6-22
Manopola acceleratore• Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.6-17, 6-24
Ruote e pneumatici• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.6-18, 6-20
Leve del freno• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.6-24
Cavalletto laterale, cavallet-
to centrale• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.6-25
Fissaggi della parte ciclistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttori• Controllare il funzionamento.
• Correggere se necessario.—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha.3-20 POSIZIONE CONTROLLI PAGINA
U2DLH1H0.book Page 2 Friday, November 8, 2013 3:12 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU48021
NOTAQuesto modello è equipaggiato con un

stare il motore in caso di ribaltamento. In
questo caso, il display multifunzione indica
il codice di errore 30, ma questo non è un
malfunzionamento. Girare la chiave su

ce di errore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il motore inizi

viamento.
HAUM3350
Avviare il motoreATTENZIONE
HCA10251
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prima di utilizzare il
mezzo per la prima volta.Affinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
il cavalletto laterale deve essere alzato.
Vedere pagina 3-21 per maggiori informa-
zioni.
1. Girare la chiave su “ON”.
La spia, la spia di segnalazione e gli in-
dicatori elencati di seguito dovrebbe-
ro accendersi per pochi secondi e poi
spegnersi.
Spia guasto motore
Spia immobilizer
Indicatore di sostituzione cinghia
trapezoidale
Indicatore cambio olio
Spia livello carburanteATTENZIONE
HCA11834
Se una spia di avvertimento o di segna-
lazione non si accende all’inizio girando
la chiave su “ON”, o se una spia di avver-
timento o di segnalazione resta accesa,
vedere pagina 3-3 per il controllo del cir-
U2DLH1H0.book Page 1 Friday, November 8, 2013 3:12 PM
