2014 YAMAHA SLIDER 50 Instructieboekje (in Dutch)

VERZORGING EN STALLING VAN DE SCOOTER
7-2
7
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij scooters met een kuipruit: Ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn datgeen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes ver-
toont, breng dan na wassen een
hoogwaardige polish voor geb
ruik
op kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZilte zeelucht en wegenzout waarmee we-
gen in de winter worden bestrooid hebben
in combinatie met water een zeer corrosie-
ve werking; handel daarom als volgt na een
rit in een regenbui, nabij de kust of op be-
pekelde wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld. LET OP: Gebruik geen warm
water, dit versnelt de corrosieve
werking van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
De kuipruit reinigenVermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig de kuipruit
met een doek of spons die is bevochtigd
met een mild reinigingsmiddel en was de
ruit vervolgens grondig af met water. Ge-
bruik voor extra reiniging Yamaha reini-
gingsmiddel voor kuipruiten of een ander
hoogwaardig reinigingsmiddel voor kuip-
ruiten. Sommige reinigingsmiddelen voor
kunststoffen laten eveneens krasjes achter
op de kuipruit. Voer voordat u dergelijk rei-
nigingsmiddel gebruikt eerst een test uit op
een gedeelte van de kuipruit dat het zicht
niet beïnvloedt en dat niet opvalt.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
U1S0D2D0.book Page 2 Thursday, July 25, 2013 8:02 PM

VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING
DWA10943
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de controle
over de machine.
Controleer of er geen olie of was op
de remmen of banden zit. Reinig de
remschijven en remvoeringen in-
dien nodig met een normale rem-schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.
Test voor u de scooter in gebruik
neemt eerst de remwerking en het
weggedrag in bochten.
LET OP
DCA10801
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.OPMERKINGVraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26304
StallingKorte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de scooter af
te dekken.LET OP
DCA10821
Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U1S0D2D0.book Page 3 Thursday, July 25, 2013 8:02 PM

VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
2. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien;
u voorkomt zo dat neerslag uit de
brandstof achterblijft. Giet de afgetap-
te brandstof terug in de brandstof-
tank.
3. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
4. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van demotor om schade of letsel door
vonkvorming te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
6. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
7. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
8. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-19 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVerricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.
U1S0D2D0.book Page 4 Thursday, July 25, 2013 8:02 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
1785 mm (70.3 in)
Totale breedte:
711 mm (28.0 in)
Totale hoogte:
1077 mm (42.4 in)
Zadelhoogte:
787 mm (31.0 in)
Wielbasis:
1202 mm (47.3 in)
Grondspeling:
185 mm (7.28 in)
Kleinste draaicirkel:
1800 mm (70.9 in)Gewicht:Rijklaar gewicht:
81 kg (179 lb)Motor:Type motor:
Luchtgekoeld, 2-takt
Cilinderopstelling:
1-cilinder
Slagvolume:
49 cm³
Boring × slag:
40.0 × 39.2 mm (1.57 × 1.54 in)
Compressieverhouding:
10.70–11.70 : 1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Gescheiden smering (Yamaha autolube)
Motorolie:Type:
YAMALUBE 2S motorolie of 2-takt
injectiesmering (JASO FC) of (ISO EG-C of
EG-D)
Hoeveelheid motorolie:
Hoeveelheid:
1.40 L (1.48 US qt, 1.23 Imp.qt)Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0.11 L (0.12 US qt, 0.10 Imp.qt)Luchtfilter:Luchtfilterelement:
Nat elementBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
6.5 L (1.72 US gal, 1.43 Imp.gal)
Hoeveelheid reservebrandstof:
2.9 L (0.77 US gal, 0.64 Imp.gal)Carburateur:Model × aantal:
PHBN12 x 1Bougie(s):Fabrikant/model:
NGK/BR8HS
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
Secundaire reductieverhouding:
12.923 (52/13 x 42/13)
Type versnellingbak:
Automatisch, V-snaarChassis:Type frame:
Underbone
Spoorhoek:
27.00 graad
Naspoor:
90 mm (3.5 in)Voorband:Type:
Tubeless
Maat:
120/70-12
Fabrikant/model:
PIRELLI / EVO21 (51L)Achterband:Type:
Tubeless
Maat:
130/70-12
Fabrikant/model:
PIRELLI / EVO22 (56L)Belading:Maximale belasting:
184 kg (406 lb)
U1S0D2D0.book Page 1 Thursday, July 25, 2013 8:02 PM

SPECIFICATIES
8-2
8
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
150 kPa (1.50 kgf/cm², 22 psi)
Achter:
160 kPa (1.60 kgf/cm², 23 psi)
Gewichtsverdeling:
90–184 kg (198–406 lb)
Voor:
150 kPa (1.50 kgf/cm², 22 psi)
Achter:
160 kPa (1.60 kgf/cm², 23 psi)Voorwiel:Type wiel:
Gietwiel
Velgmaat:
12xMT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
12xMT3.50Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4
Achterrem:Type:
Trommelrem
Bediening:
Bediening met linkerhandVoorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
100.0 mm (3.94 in)Elektrische installatie:Ontstekingssysteem:
Gelijkstroom-CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
CB4L-B (GS), YB4L-B (YUASA)
Voltage, capaciteit:
12 V, 4.0 AhKoplamp:Type gloeilamp:
Gloeiing
Gloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35.0 W/35.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LEDZekeringen:Hoofdzekering:
7.5 A
U1S0D2D0.book Page 2 Thursday, July 25, 2013 8:02 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU48613

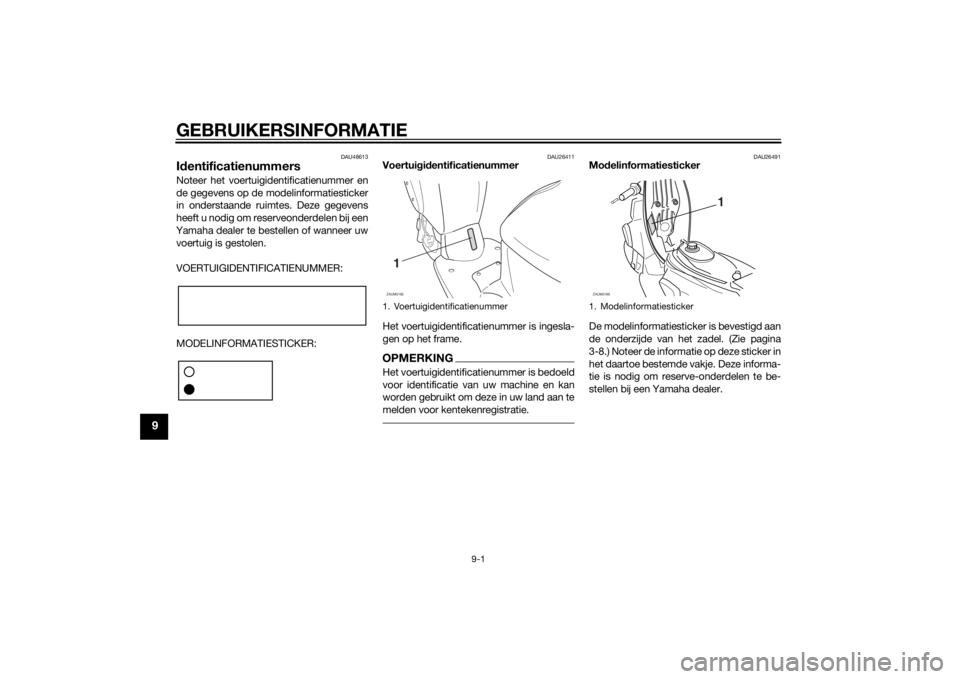

IdentificatienummersNoteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26411
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26491
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de onderzijde van het zadel. (Zie pagina
3-8.) Noteer de informatie op deze sticker in
het daartoe bestemde vakje. Deze informa-
tie is nodig om reserve-onderdelen te be-
stellen bij een Yamaha dealer.
1. Voertuigidentificatienummer1ZAUM0165
1. Modelinformatiesticker
1
ZAUM0166
U1S0D2D0.book Page 1 Thursday, July 25, 2013 8:02 PM

10-1
10
INDEX
22-takt injectiesmering ............................. 3-7AAandachtspunten voor veilig rijden ........ 1-5
Accu ..................................................... 6-19
Achterremhendel, afstellen van vrije
slag ..................................................... 6-13BBagagehaak............................................ 3-9
Banden ................................................. 6-10
Bougie, controleren ................................ 6-7
Brandstof ................................................ 3-5
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CCarburateur,afstellen ............................ 6-10
Chokehendel .......................................... 3-7
Claxonschakelaar ................................... 3-4
Contactslot/stuurslot .............................. 3-1
Controle- en waarschuwingslampjes ..... 3-2
Controlelampje grootlicht ....................... 3-2
Controlelampje richtingaanwijzers ......... 3-2DDimlichtschakelaar ................................. 3-4EEindoverbrengingsolie ............................ 6-8GGasgreep en gaskabel, controleren en
smeren ............................................... 6-16
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-22
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-22
IIdentificatienummers.............................. 9-1
Inrijperiode ............................................. 5-4KKabels, controleren en smeren ............ 6-16
Kickstarter .............................................. 3-8
Koplampgloeilamp, vervangen ............ 6-21LLuchtfilterelement, reinigen .................... 6-9MMatkleur, let op ...................................... 7-1
Middenbok, controleren en smeren ..... 6-17
Modelinformatiesticker........................... 9-1
Motor, warm starten............................... 5-2OOnderhoud, uitstootcontrolesysteem .... 6-2PParkeren ................................................. 5-5
Plaats van de onderdelen ...................... 2-1
Problemen oplossen ............................ 6-23RRemblokken en remschoenen,
controleren ......................................... 6-14
Remhendel, achterrem........................... 3-4
Remhendels, smeren ........................... 6-16
Remmen ................................................. 5-3
Remvloeistofniveau, controleren.......... 6-14
Remvloeistof, verversen ....................... 6-15
Richtingaanwijzerschakelaar.................. 3-4SSlotcompartiment................................... 3-8
Smering en onderhoud, periodiek.......... 6-3
Snelheidsmeterunit ................................ 3-3
Sneller en langzamer rijden .................... 5-3Specificaties ........................................... 8-1
Stalling .................................................... 7-3
Starten van een koude motor ................. 5-1
Startknop ................................................ 3-4
Storingzoekschema .............................. 6-24
Stroomlijnpaneel en framepaneel,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-3
Stuursysteem, controleren ................... 6-18
TTankdop en dop van het oliereservoir
voor 2-takt injectiesmering ................... 3-5UUitlaatkatalysator .................................... 3-6VVeiligheidsinformatie............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voorremhendel ....................................... 3-4
Voorremhendel, controleren van vrije
slag ..................................................... 6-13
Voorvork, controleren ........................... 6-18
Vrije slag van gasgreep, controleren .... 6-10WWaarschuwingslampje
brandstofniveau.................................... 3-2
Waarschuwingslampje olieniveau........... 3-2
Wegrijden................................................ 5-2
Wielen ................................................... 6-12
Wiellagers controleren .......................... 6-19ZZadel ....................................................... 3-8
Zekering, vervangen ............................. 6-21
U1S0D2D0.book Page 1 Thursday, July 25, 2013 8:02 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
