2014 YAMAHA SLIDER 50 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU23273

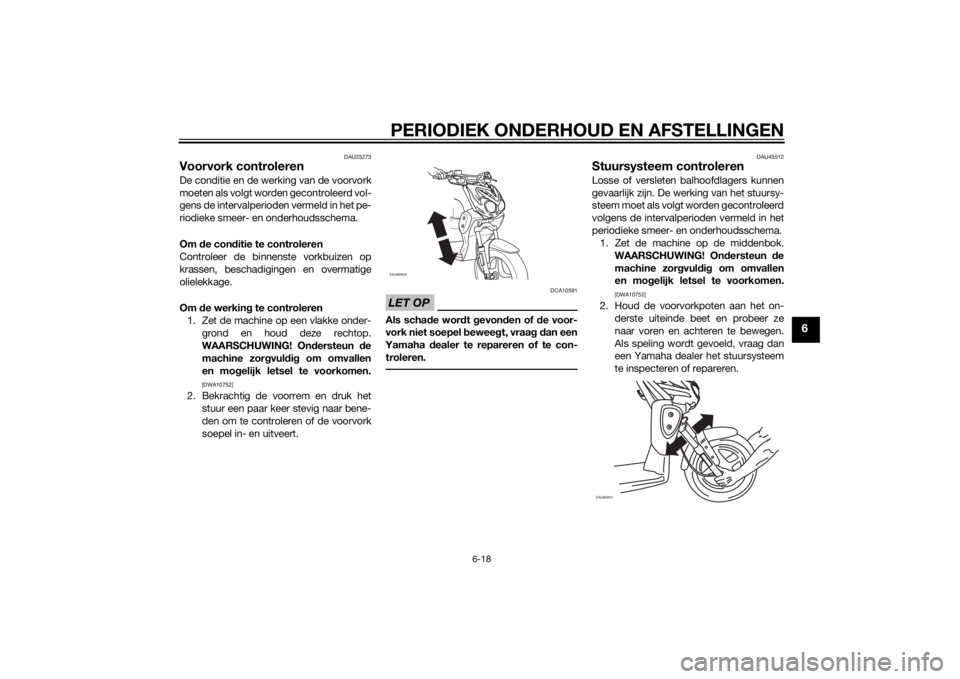

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
ZAUM0600
ZAUM0601
U1S0D2D0.book Page 18 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM3190
AccuEen slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.

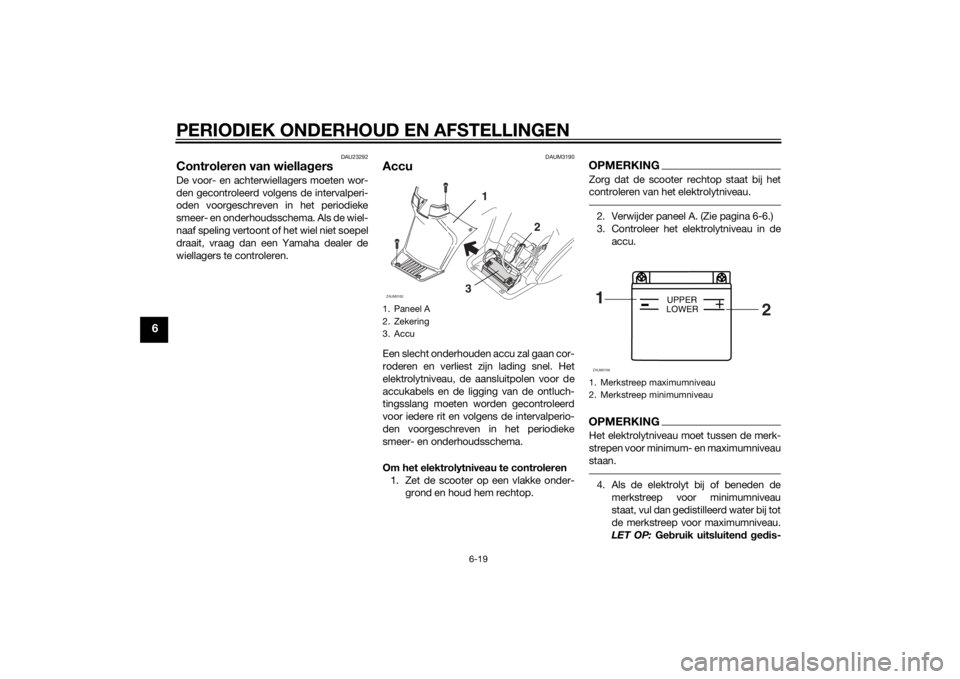

Om het elektrolytniveau te controleren
1. Zet de scooter op een vlakke onder-
grond en houd hem rechtop.
OPMERKINGZorg dat de scooter rechtop staat bij het
controleren van het elektrolytniveau.2. Verwijder paneel A. (Zie pagina 6-6.)
3. Controleer het elektrolytniveau in de
accu.OPMERKINGHet elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.4. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
1. Paneel A
2. Zekering
3. Accu
32 1
ZAUM0162
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U1S0D2D0.book Page 19 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10612]
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
d
e buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
5. Controleer de aansluitingen van de
accukabels, zet ze indien nodig vast
en corrigeer de ligging van de ontluch-
tingsslang.
Om de accu op te bergen
1. Verwijder de accu als de scooter lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek. LET OP:
Draai voordat u de accu verwijdert
de sleutel naar “ ” en haal dan
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA17711]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar “ ”
en sluit vervolgens eerst de positie-
ve kabel en daarna de negatieve ka-
bel aan.
[DCA17721]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen en kijk of de ontluchtings-
slang de juiste ligging heeft, in goede
conditie verkeert en niet verstopt of af-gekneld is. LET OP: Als het ontluch-
tingsslangetje zo wordt geplaatst
dat het frame wordt blootgesteld
aan elektrolyt of gas uit de accu,
kan externe en structurele schade
aan het frame ontstaan.
[DCA10602]
U1S0D2D0.book Page 20 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAUM3200
De zekering vervangenDe hoofdzekeringhouder bevindt zich ach-
ter paneel A. (Zie pagina 6-6.)
Vervang de zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “ ” en
schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ ” en
schakel de elektrische circuits in om te
zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAUM2112
Koplampgloeilamp vervangenVervang de koplampgloeilamp als volgt als
deze is doorgebrand.LET OP
DCA10671
Het is aan te bevelen dit werk uit te laten
voeren door een Yamaha dealer.1. Verwijder stroomlijnpaneel A. (Zie pa-
gina 6-6.)
2. Maak de koplampstekker los.
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de doorgebrande gloeilamp los.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de stekker aan.
6. Breng het stroomlijnpaneel aan.
1. Paneel A
2. Zekering
3. Accu
32 1
ZAUM0162
Voorgeschreven zekering:
7.5 A
1. Gloeilamphouder
1
ZAUM0603
U1S0D2D0.book Page 21 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.
DAU24134

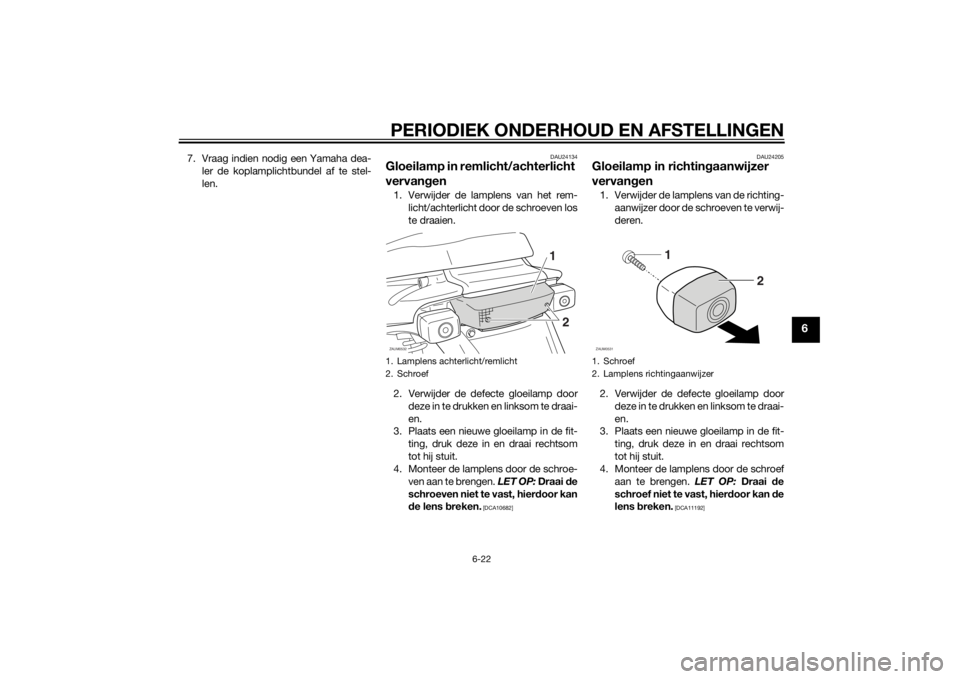

Gloeilamp in remlicht/achterlicht
vervangen1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai de
schroeven niet te vast, hierdoor kan
de lens breken.
[DCA10682]DAU24205
Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting-
aanwijzer door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192]
1. Lamplens achterlicht/remlicht
2. Schroef
1
2
ZAUM0532
1. Schroef
2. Lamplens richtingaanwijzer
2 1
ZAUM0531
U1S0D2D0.book Page 22 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU25862
Problemen oplossenYamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw scooter
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
U1S0D2D0.book Page 23 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU25964
Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de accuvloeistof, vul bij,
controleer de aansluitingen.
DroogNat
Draai de gasgreep tot halverwege open
en bedien de elektrische startknop.
U1S0D2D0.book Page 24 Thursday, July 25, 2013 8:02 PM

VERZORGING EN STALLING VAN DE SCOOTER
7-1
7
DAU37834
Matkleur, let opLET OP
DCA15193
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26096
VerzorgingDe open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan roestvorming en corrosie optreden,
ook al zijn hoogwaardige componenten ge-
bruikt. Een roestige uitlaatpijp valt bij een
auto niet zo op, bij een scooter is dit echter
nadelig voor de algehele aanblik. Regelma-
tige en correcte verzorging is niet alleen
vereist volgens de garantiebepalingen,
maar verzekert ook een fraai uiterlijk van de
scooter, verlengt de levensduur en verbe-
tert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers
en aansluitingen, inclusief de bougie-
doppen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met
water.Reinigen
LET OP
DCA10784
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichting enz.) en d
e
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water,
aangezien ze de kunststof delen
kunnen beschadigen.
U1S0D2D0.book Page 1 Thursday, July 25, 2013 8:02 PM
