PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU46872
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onderhouds-
beurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend vanaf 6000 km (3500 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU46921
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Brandstofleiding• Controleer de brandstof- en on-
derdrukslangen op scheurtjes of
beschadigingen.√√√√√
2Bougie• Vervangen.√√√√√
3*Carburateur• Stel het stationair toerental af.√√√√√√
4*Luchtinlaatsysteem• Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
• Vervang beschadigde onderde-
len indien nodig.√√√√√
U1S0D2D0.book Page 2 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU1771A
Algemeen smeer- en onderhoudsschemaNR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1 Luchtfilterelement• Reinigen.√√
• Vervangen.√√
2*Accu• Controleer het vloeistofniveau en
de soortelijke massa.
• Controleer of de ontluchtings-
slang correct is geplaatst.√√√√√
3*Voorrem• Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*Achterrem• Controleer de werking en stel de
speling van de remhendel af.√√√√√√
• Vervang de remschoenen. Wanneer de slijtagelimiet is bereikt
5*Remslang• Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing
van slang(en) en klem(men).√√√√√
• Vervangen. Elke 4 jaar
6*Remvloeistof• Vervangen. Elke 2 jaar
7*Wielen• Controleer de speling en contro-
leer op beschadigingen.√√√√
U1S0D2D0.book Page 3 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
8*Banden• Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.√√√√√
9*Wiellagers• Controleer op speling of bescha-
digingen.√√√√
10*Balhoofdlagers• Controleer de lagers op speling
en oppervlakteruwheid.√√√√√
• Smeren met lithiumvet. Elke 24000 km (14000 mi)
11*Framebevestigin-
gen• Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
12Scharnieras van
voorremhendel• Smeren met siliconenvet.√√√√√
13Scharnieras van
achterremhendel• Smeren met lithiumvet.√√√√√
14 Middenbok• Controleer de werking.
•Smeren.√√√√√
15*Voorvork• Controleer op een correcte wer-
king en olielekkage.√√√√
16*Schokdemperunit• Controleer op een correcte wer-
king en olielekkage.√√√√
17*Autolube pomp• Controleer de werking.
• Ontlucht indien nodig.√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U1S0D2D0.book Page 4 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAUM2071
OPMERKINGHet luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Ververs de remvloeistof elke twee jaar.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.18 Versnellingsbakolie• Controleer de machine op olielek-
kage.√√ √
• Verversen.√√√
19*V-snaar• Vervangen. Elke 10000 km (6000 mi)
20*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√
21Bewegende delen
en kabels•Smeren.√√√√√
22*Gasgreep• Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis.√√√√√
23*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U1S0D2D0.book Page 5 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
DAU18743
Verwijderen en aanbrengen van
het stroomlijn- en framepaneelBij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en framepaneel worden
verwijderd. Neem deze paragraaf telkens
door wanneer het stroomlijn- of framepa-
neel moet worden verwijderd of aange-
bracht.
DAU18791
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneelVerwijder de schroeven en neem het
stroomlijnpaneel los.Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.
DAU19211
Paneel A
Om het paneel te verwijderenVerwijder de schroeven en haal het paneel
los.Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.
1. Stroomlijnpaneel A
2. Paneel A
1
2
ZAUM0605
1. Schroef
1
1
ZAUM0606
1. Paneel A
2. Schroef
1
2
ZAUM0607
U1S0D2D0.book Page 6 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU19623
Bougie controlerenDe bougie is een belangrijk motoronder-
deel dat periodiek moet worden gecontro-
leerd, bij voorkeur door een Yamaha dealer.
Omdat bougies door verhitting en neerslag
altijd langzaam slijten, moet de bougie wor-
den verwijderd en gecontroleerd op de tij-
den genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met de machine wordt gereden). Wanneer
de bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voorgeschreven bougie:
NGK/BR8HS

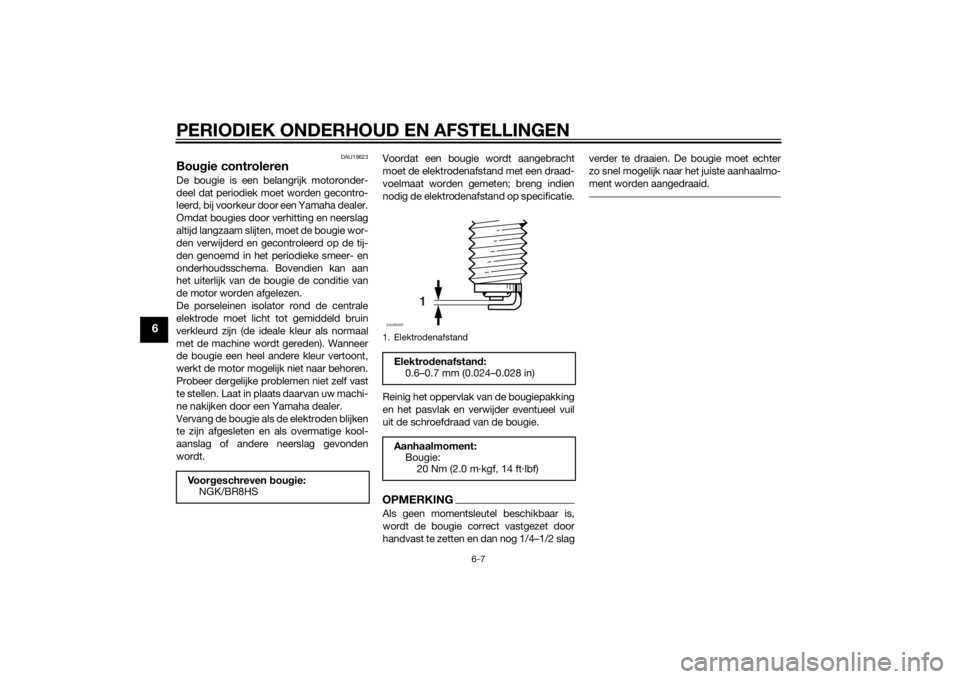

1. ElektrodenafstandElektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
ZAUM0037
U1S0D2D0.book Page 7 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU20067
EindoverbrengingsolieHet eindoverbrengingshuis moet voor elke
rit worden gecontroleerd op olielekkage. In
geval van lekkage dient u de scooter door
een Yamaha dealer te laten nakijken en re-
pareren. Bovendien dient de eindoverbren-
gingsolie als volgt te worden ververst op de
tijdstippen vermeld in het periodieke onder-
houds- en smeerschema.
1. Start de motor, warm de eindover-
brengingsolie op door enkele minuten
te rijden en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het
eindoverbrengingshuis om de ge-
bruikte olie op te vangen.
4. Verwijder de vuldop van de eindover-
brengingsolie met de o-ring uit het
eindoverbrengingshuis.5. Verwijder de aftapplug van de eind-
overbrengingsolie met de pakking om
de olie uit het eindoverbrengingshuis
te laten stromen.
6. Monteer de aftapplug van de eind-
overbrengingsolie met de nieuwe pak-
king en zet de bout vast met het
voorgeschreven aanhaalmoment.
7. Vul met de aangegeven hoeveelheid
van de aanbevolen eindoverbren-
gingsolie. WAARSCHUWING! Zorg
ervoor dat geen vreemde materia-
len in het eindoverbrengingshuis te-rechtkomen. Zorg ervoor dat geen
olie op de band of het wiel terecht-
komt.
[DWA11312]
8. Plaats de vuldop van de eindover-
brengingsolie met de nieuwe o-ring en
draai de vuldop vast.
9. Controleer het eindoverbrengingshuis
op olielekkage. Zoek in geval van lek-
kage naar de oorzaak.

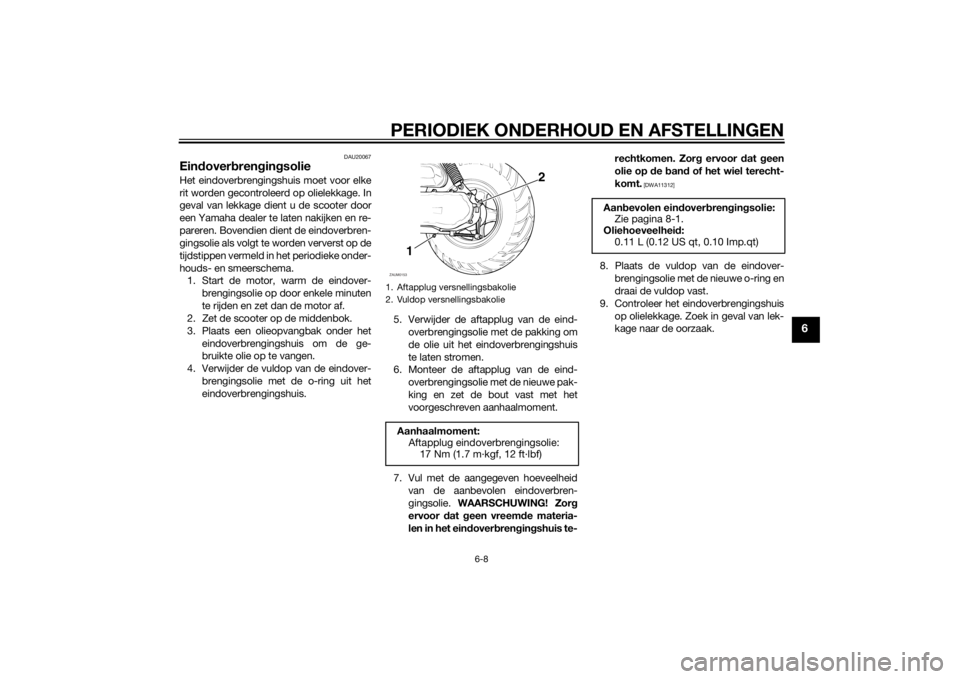

1. Aftapplug versnellingsbakolie
2. Vuldop versnellingsbakolie
Aanhaalmoment:
Aftapplug eindoverbrengingsolie:
17 Nm (1.7 m·kgf, 12 ft·lbf)12
ZAUM0153
Aanbevolen eindoverbrengingsolie:
Zie pagina 8-1.
Oliehoeveelheid:
0.11 L (0.12 US qt, 0.10 Imp.qt)
U1S0D2D0.book Page 8 Thursday, July 25, 2013 8:02 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAUM1643
Luchtfilterelement reinigenHet luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
2. Trek het luchtfilterelement naar buiten,
reinig het in oplosmiddel en wring dan
het achtergebleven oplosmiddel uit.
WAARSCHUWING! Gebruik alleen
een speciaal reinigingsmiddel voor
onderdelen. Gebruik geen benzine
of oplosmiddelen met een laag ont-
vlammingspunt om het risico op
brand of explosie te vermijden.
[DWA10432]
LET OP: Spring voorzichtigom met het schuimmateriaal en
verdraai of wring het niet om be-
schadiging te voorkomen.
[DCA10512]
3. Breng olie van de aanbevolen soort
aan op het hele oppervlak van het ele-
ment en wring dan de overtollige olie
uit.
OPMERKINGHet luchtfilterelement moet nat zijn maar
mag niet druipen.4. Plaats het filterelement in het luchtfil-
terhuis. LET OP: Zorg ervoor dat het
filterelement goed aanligt in het
luchtfilterhuis. Laat de motor nooit
draaien met het luchtfilterelement
uitgenomen, hierdoor kunnen de
zuiger(s) en/of cilinder(s) overmatig
versleten raken.
[DCA10482]
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.

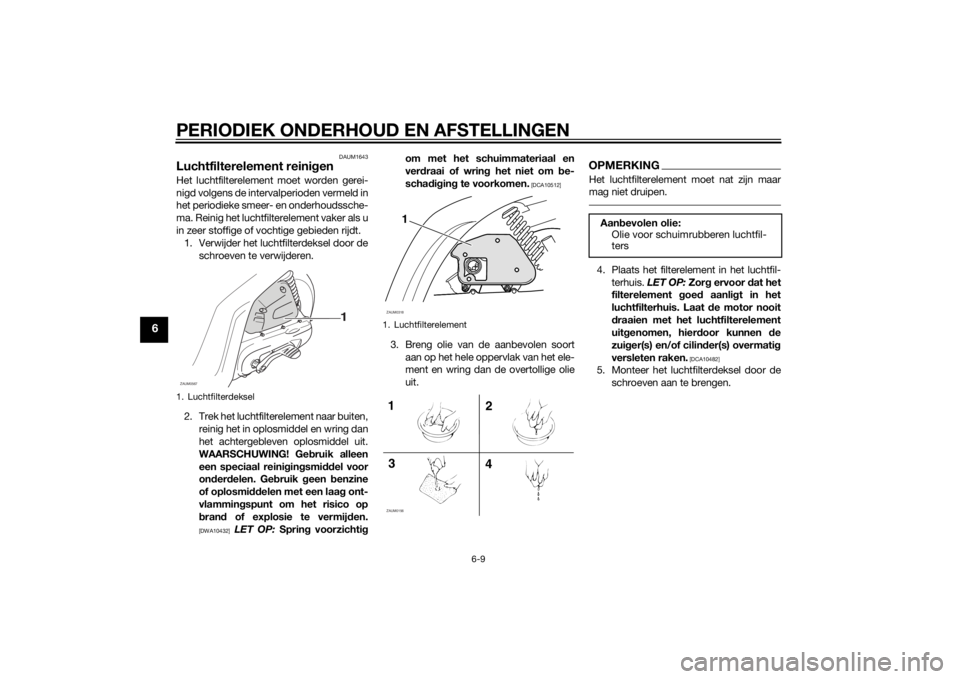

1. Luchtfilterdeksel
1
ZAUM0567
1. Luchtfilterelement
1
ZAUM03181
4 32ZAUM0156
Aanbevolen olie:
Olie voor schuimrubberen luchtfil-
ters
