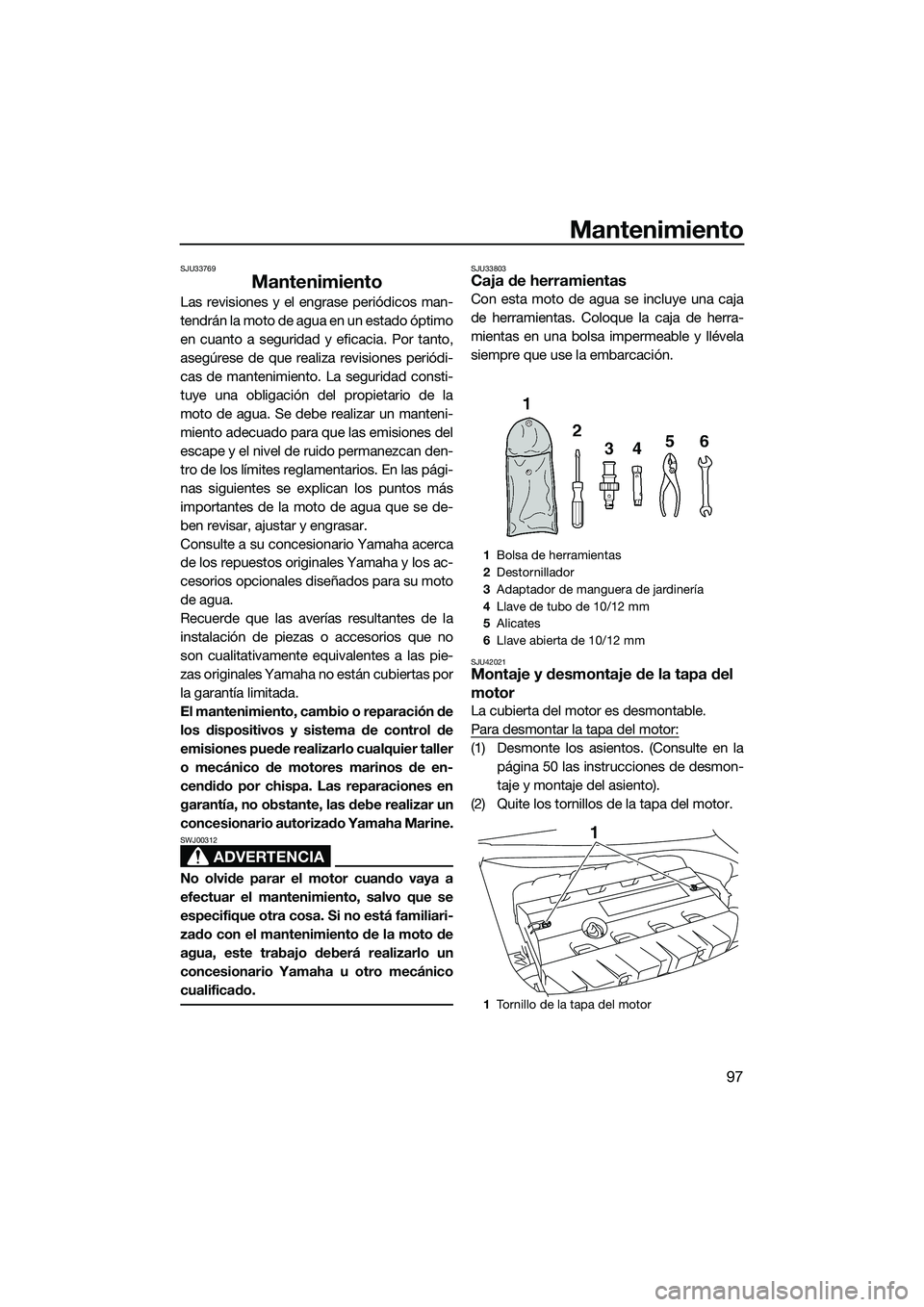

2014 YAMAHA FX SVHO Manuale de Empleo (in Spanish)

Mantenimiento
97
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU42021Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en lapágina 50 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1 Bolsa de herramientas
2 Destornillador
3 Adaptador de manguera de jardinería
4 Llave de tubo de 10/12 mm
5 Alicates
6 Llave abierta de 10/12 mm
1 Tornillo de la tapa del motor
1
UF3J70S0.book Page 97 Monday, October 7, 2013 2:44 PM

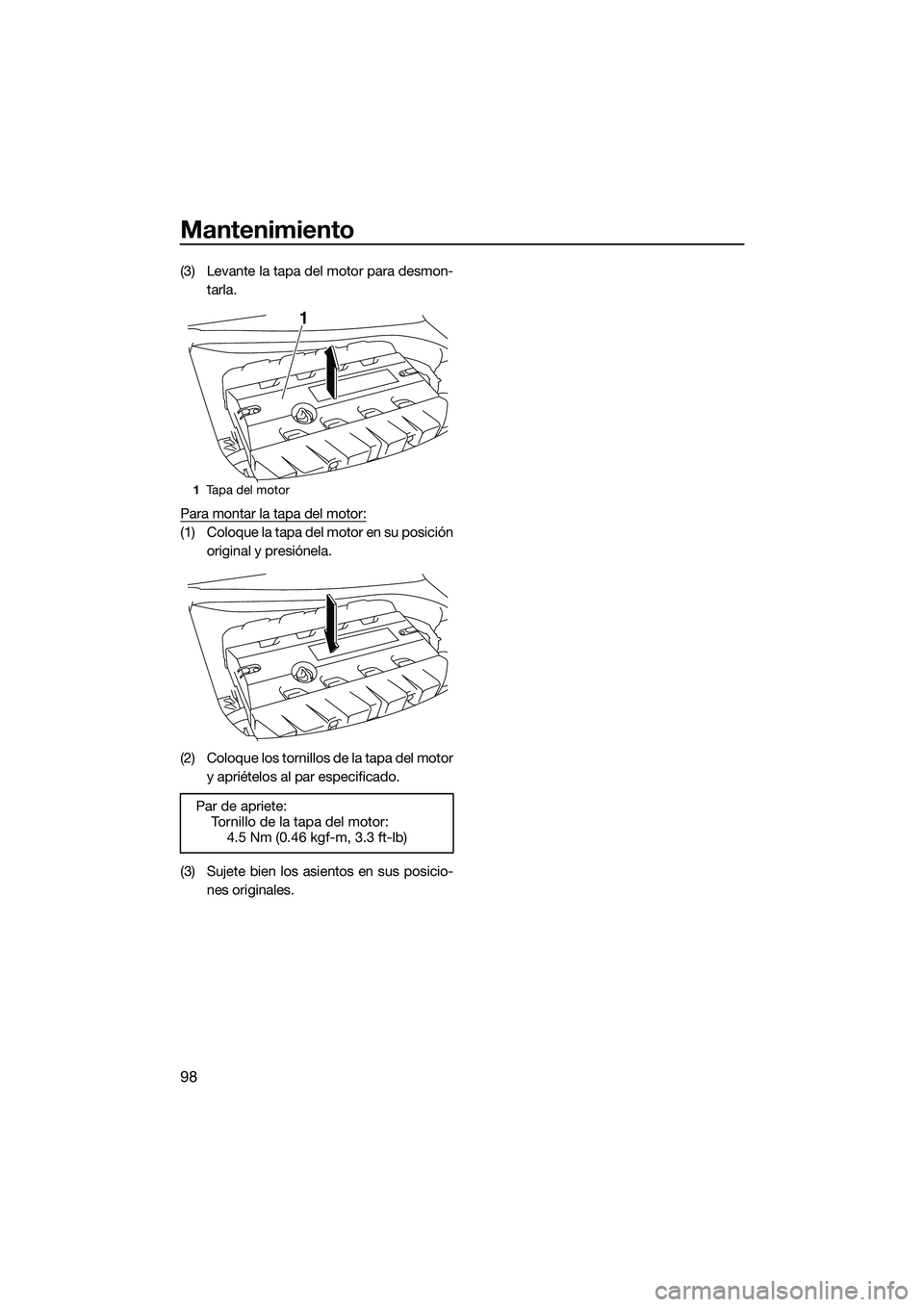

Mantenimiento
98
(3) Levante la tapa del motor para desmon-tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del m otor en su po sició n original y presiónela.
(2) Coloque los tornillos de la tapa del motor y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio- nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3J70S0.book Page 98 Monday, October 7, 2013 2:44 PM

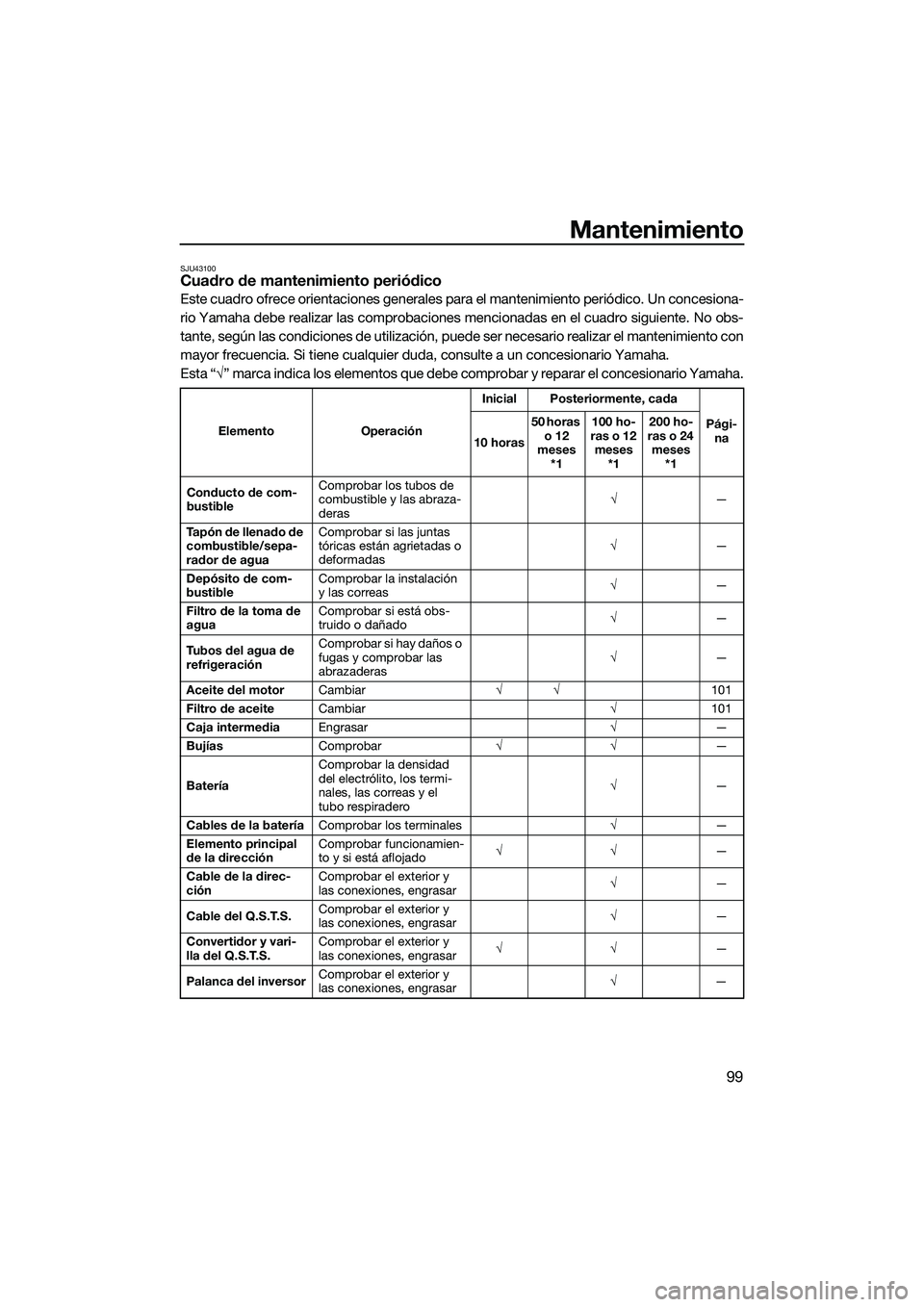

Mantenimiento
99
SJU43100Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ √” marca indica los elementos que debe comp robar y reparar el concesionario Yamaha.
ElementoOperaciónInicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
Conducto de com-
bustible Comprobar los tubos de
combustible y las abraza-
deras
√
—
Tapón de llenado de
combustible/sepa-
rador de agua Comprobar si las juntas
tóricas están agrietadas o
deformadas
√
—
Depósito de com-
bustible Comprobar la instalación
y las correas
√
—
Filtro de la toma de
agua Comprobar si está obs-
truido o dañado
√
—
Tubos del agua de
refrigeración Comprobar si hay daños o
fugas y comprobar las
abrazaderas
√
—
Aceite del motor Cambiar √√ 101
Filtro de aceite Cambiar √101
Caja intermedia Engrasar √—
Bujías Comprobar √√ —
Batería Comprobar la densidad
del electrólito, los termi-
nales, las correas y el
tubo respiradero
√
—
Cables de la batería Comprobar los terminales √—
Elemento principal
de la dirección Comprobar funcionamien-
to y si está aflojado
√√
—
Cable de la direc-
ción Comprobar el exterior y
las conexiones, engrasar
√
—
Cable del Q.S.T.S. Comprobar el exterior y
las conexiones, engrasar
√
—
Convertidor y vari-
lla del Q.S.T.S. Comprobar el exterior y
las conexiones, engrasar
√√
—
Palanca del inversor Comprobar el exterior y
las conexiones, engrasar
√
—
UF3J70S0.book Page 99 Monday, October 7, 2013 2:44 PM

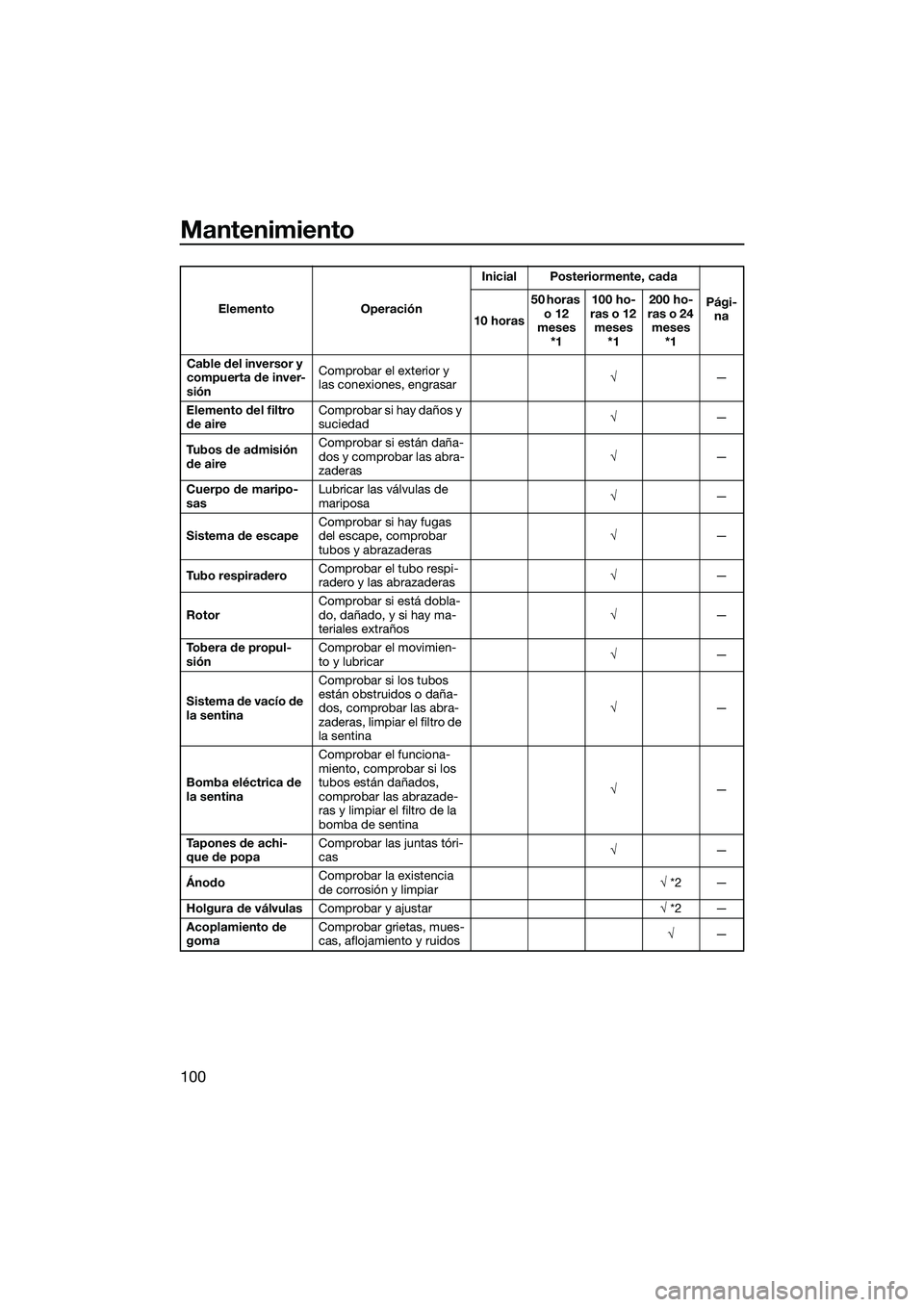

Mantenimiento
100
Cable del inversor y
compuerta de inver-
siónComprobar el exterior y
las conexiones, engrasar
√
—
Elemento del filtro
de aire Comprobar si hay daños y
suciedad
√
—
Tubos de admisión
de aire Comprobar si están daña-
dos y comprobar las abra-
zaderas
√
—
Cuerpo de maripo-
sas Lubricar las válvulas de
mariposa
√
—
Sistema de escape Comprobar si hay fugas
del escape, comprobar
tubos y abrazaderas √
—
Tubo respiradero Comprobar el tubo respi-
radero y las abrazaderas
√
—
Rotor Comprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños √
—
Tobera de propul-
sión Comprobar el movimien-
to y lubricar
√
—
Sistema de vacío de
la sentina Comprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina
√
—
Bomba eléctrica de
la sentina Comprobar el funciona-
miento, comprobar si los
tubos están dañados,
comprobar las abrazade-
ras y limpiar el filtro de la
bomba de sentina
√
—
Tapones de achi-
que de popa Comprobar las juntas tóri-
cas
√
—
Ánodo Comprobar la existencia
de corrosión y limpiar
√
*2 —
Holgura de válvulas Comprobar y ajustar √ *2 —
Acoplamiento de
goma Comprobar grietas, mues-
cas, aflojamiento y ruidos
√
—
Elemento Operación
Inicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF3J70S0.book Page 100 Monda y, October 7, 2013 2:44 PM

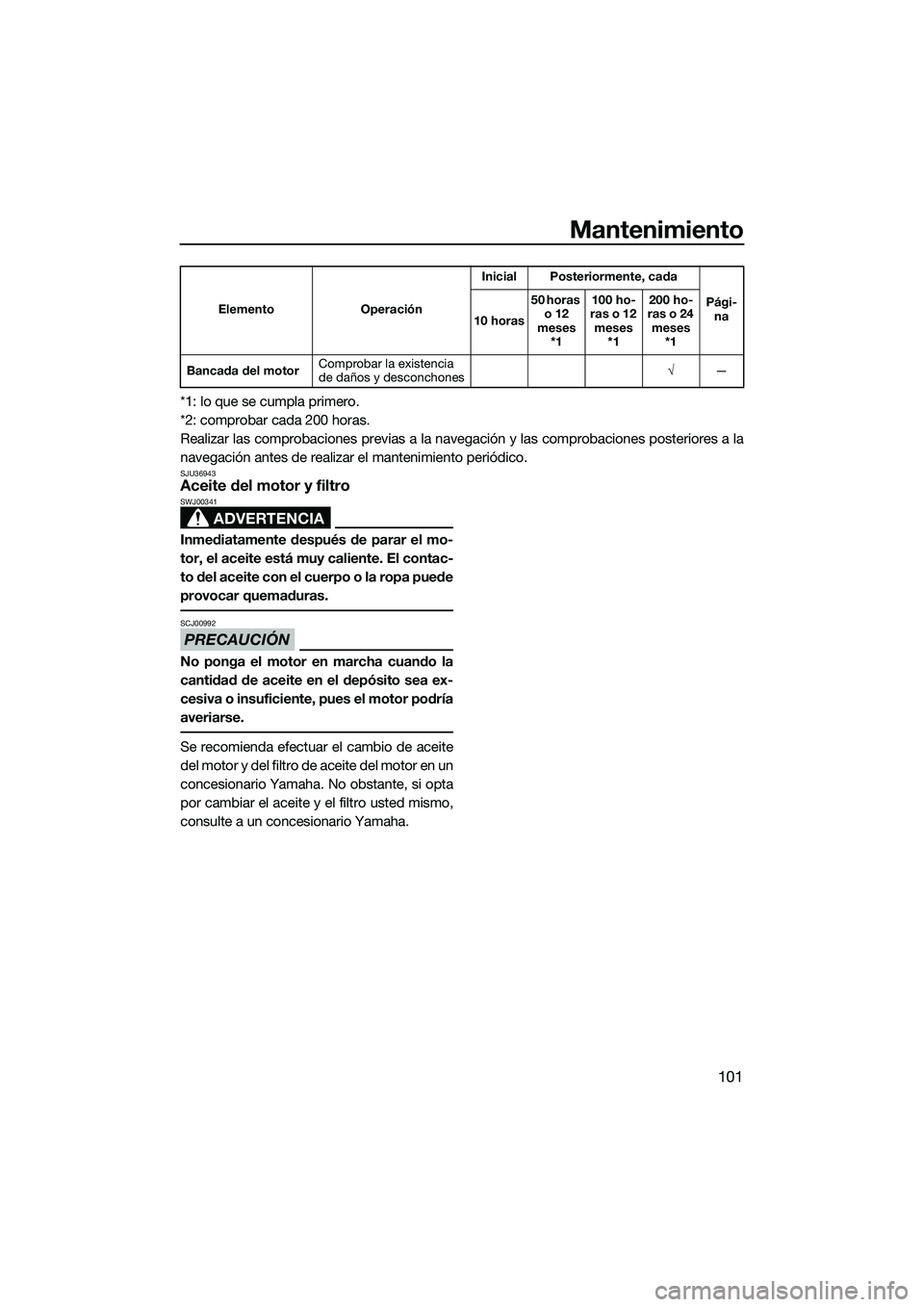

Mantenimiento
101
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
SJU36943Aceite del motor y filtro
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Bancada del motorComprobar la existencia
de daños y desconchones
√
—
Elemento Operación
Inicial Posteriormente, cada
Pági-na
10 horas 50 horas
o 12
meses *1 100 ho-
ras o 12 meses *1 200 ho-
ras o 24 meses *1
UF3J70S0.book Page 101 Monda y, October 7, 2013 2:44 PM

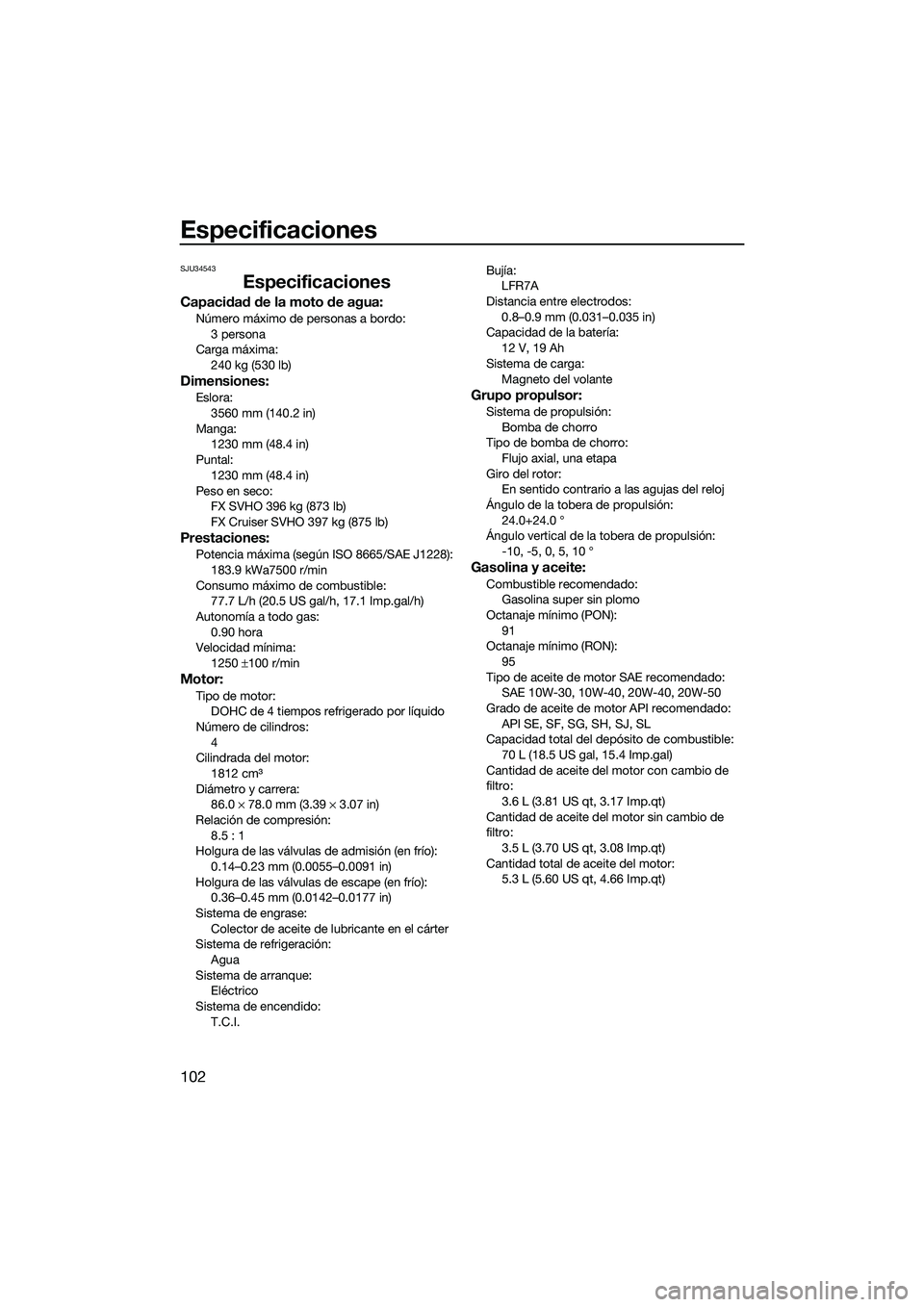

Especificaciones
102
SJU34543
Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:3 persona
Carga máxima: 240 kg (530 lb)
Dimensiones:
Eslora:
3560 mm (140.2 in)
Manga: 1230 mm (48.4 in)
Puntal: 1230 mm (48.4 in)
Peso en seco: FX SVHO 396 kg (873 lb)
FX Cruiser SVHO 397 kg (875 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):
183.9 kWa7500 r/min
Consumo máximo de combustible: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomía a todo gas: 0.90 hora
Velocidad mínima:
1250 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada del motor: 1812 cm3
Diámetro y carrera: 86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión:
8.5 : 1
Holgura de las válvulas de admisión (en frío): 0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas de escape (en frío): 0.36–0.45 mm (0.0142–0.0177 in)
Sistema de engrase:
Colector de aceite de lubricante en el cárter
Sistema de refrigeración: Agua
Sistema de arranque: Eléctrico
Sistema de encendido:
T.C.I. Bujía:
LFR7A
Distancia entre electrodos: 0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19 Ah
Sistema de carga: Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro: Flujo axial, una etapa
Giro del rotor: En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión: 24.0+24.0 °
Ángulo vertical de la tobera de propulsión:
-10, -5, 0, 5, 10 °
Gasolina y aceite:
Combustible recomendado:Gasolina super sin plomo
Octanaje mínimo (PON):
91
Octanaje mínimo (RON): 95
Tipo de aceite de motor SAE recomendado: SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE, SF, SG, SH, SJ, SL
Capacidad total del depósito de combustible: 70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Cantidad de aceite del motor sin cambio de
filtro: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Cantidad total de aceite del motor: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3J70S0.book Page 102 Monda y, October 7, 2013 2:44 PM

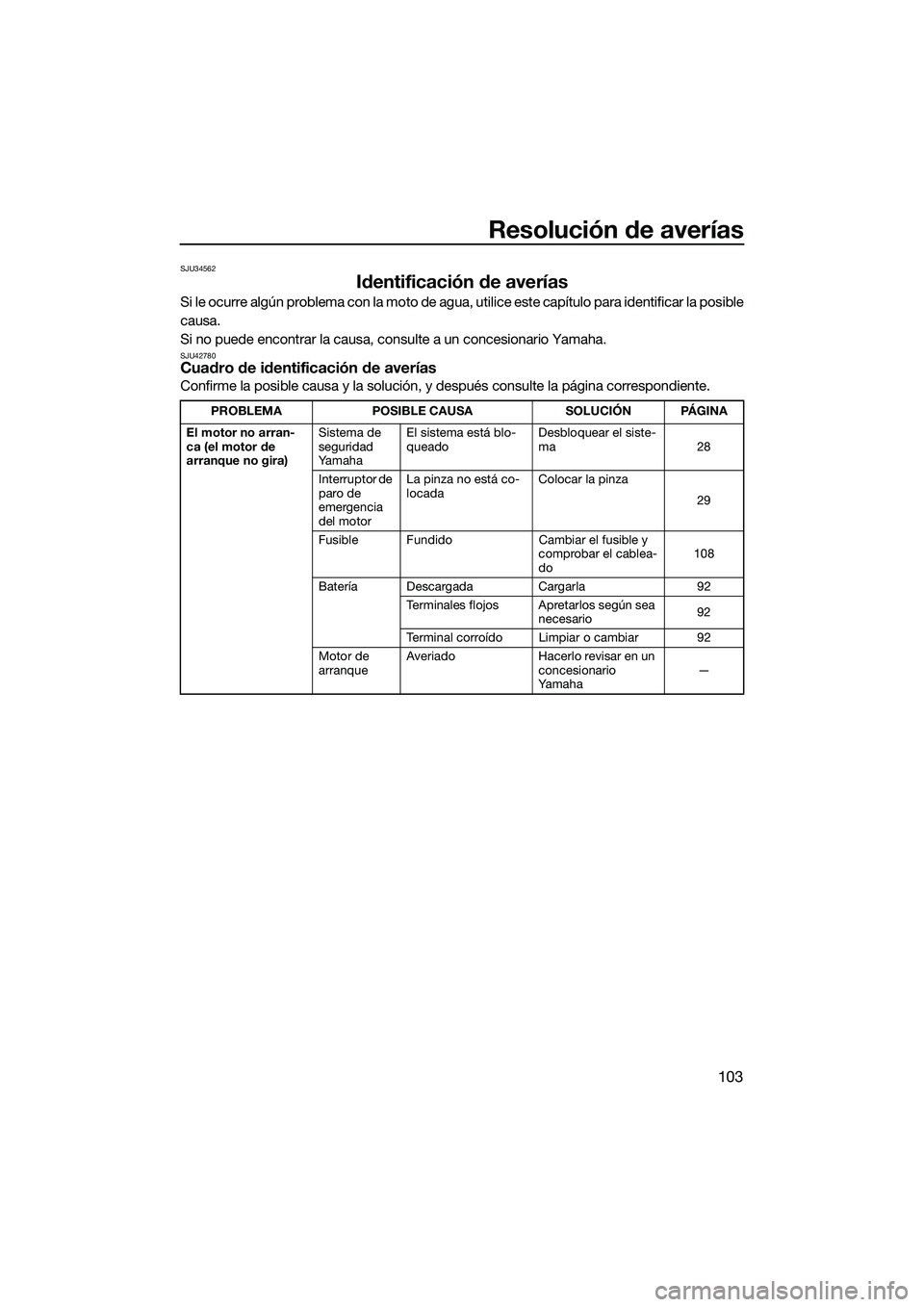

Resolución de averías
103
SJU34562
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU42780Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMAPOSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arran-
ca (el motor de
arranque no gira) Sistema de
seguridad
Ya m a h aEl sistema está blo-
queado
Desbloquear el siste-
ma
28
Interruptor de
paro de
emergencia
del motor La pinza no está co-
locada
Colocar la pinza
29
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do 108
Batería Descargada Cargarla92
Terminales flojos Apretarlos según sea necesario 92
Terminal corroído Limpiar o cambiar 92
Motor de
arranque Averiado
Hacerlo revisar en un
concesionario
Ya m a h a —
UF3J70S0.book Page 103 Monda
y, October 7, 2013 2:44 PM

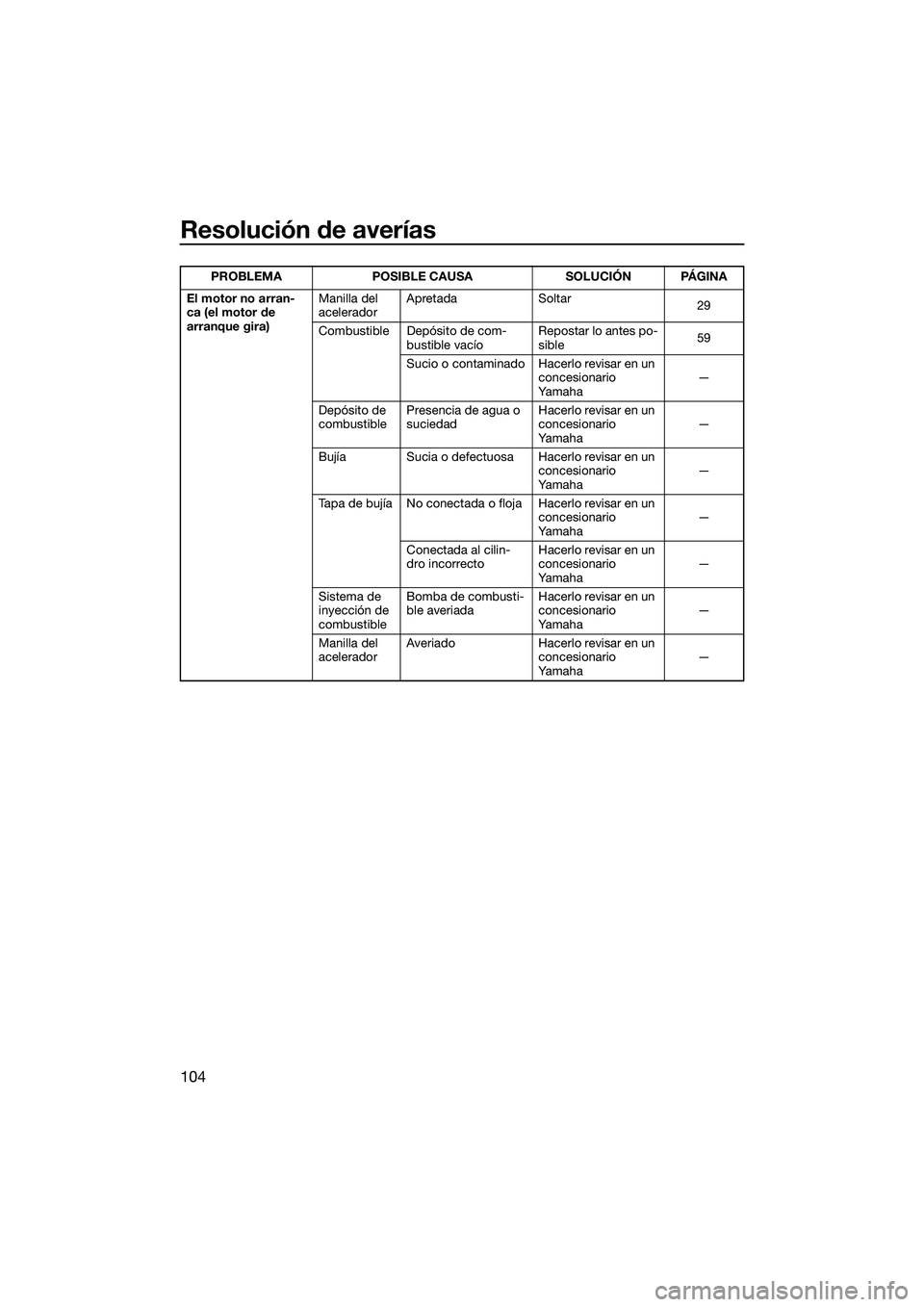

Resolución de averías
104
El motor no arran-
ca (el motor de
arranque gira)Manilla del
acelerador
Apretada Soltar
29
Combustible Depósito de com- bustible vacío Repostar lo antes po-
sible
59
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Conectada al cilin-
dro incorrecto Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Bomba de combusti-
ble averiada
Hacerlo revisar en un
concesionario
Ya m a h a —
Manilla del
acelerador Averiado Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3J70S0.book Page 104 Monda
y, October 7, 2013 2:44 PM
