2014 YAMAHA FX SVHO Manuale de Empleo (in Spanish)

Funcionamiento

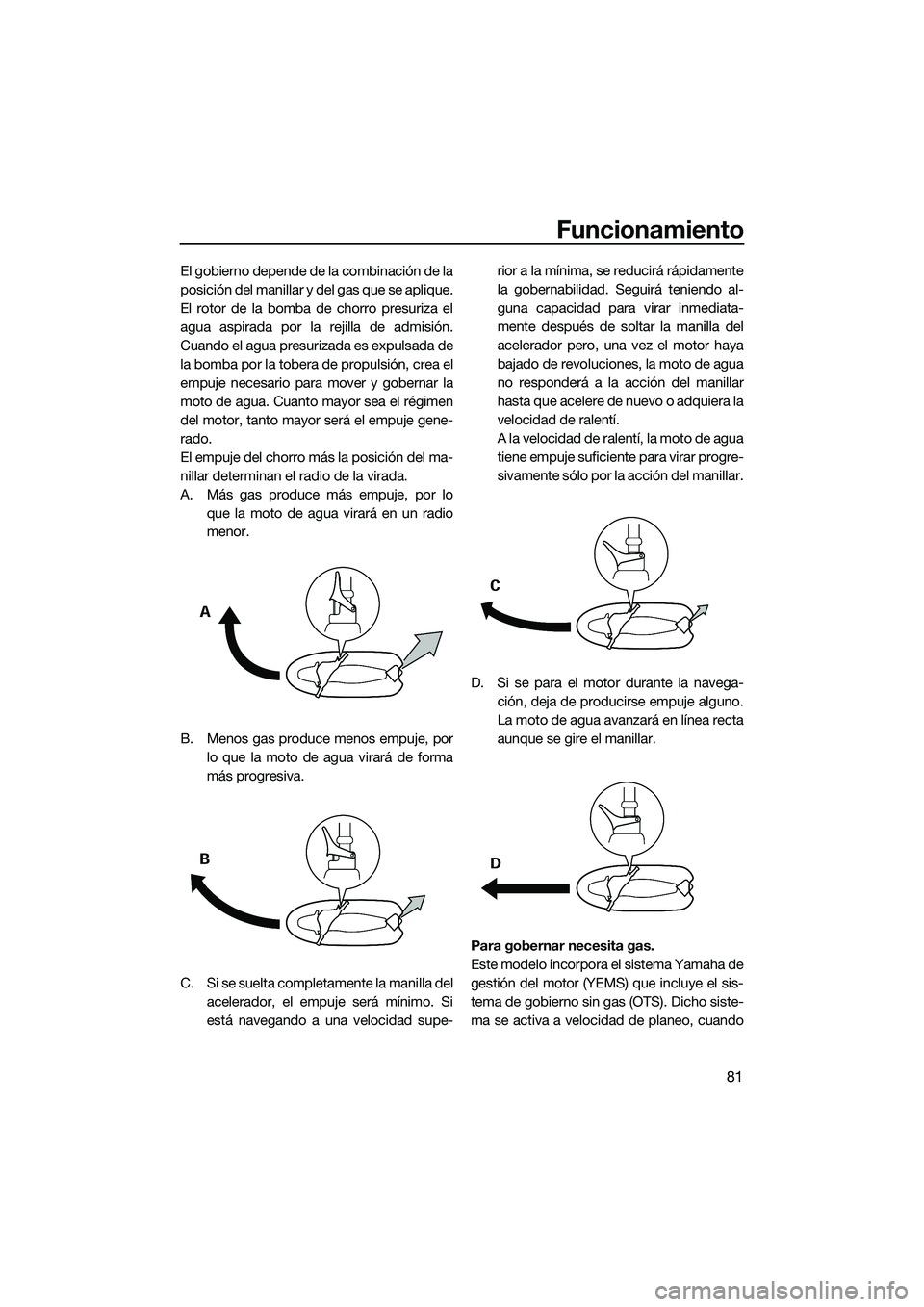

81
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por loque la moto de agua virará en un radio
menor.
B. Menos gas produce menos empuje, por lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del acelerador, el empuje será mínimo. Si
está navegando a una velocidad supe- rior a la mínima, se reducirá rápidamente
la gobernabilidad. Seguirá teniendo al-
guna capacidad para virar inmediata-
mente después de soltar la manilla del
acelerador pero, una vez el motor haya
bajado de revoluciones, la moto de agua
no responderá a la
acción del manillar
hasta que acelere de nuevo o adquiera la
velocidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar.
D. Si se para el motor durante la navega- ción, deja de producirse empuje alguno.
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
UF3J70S0.book Page 81 Monday, October 7, 2013 2:44 PM

Funcionamiento

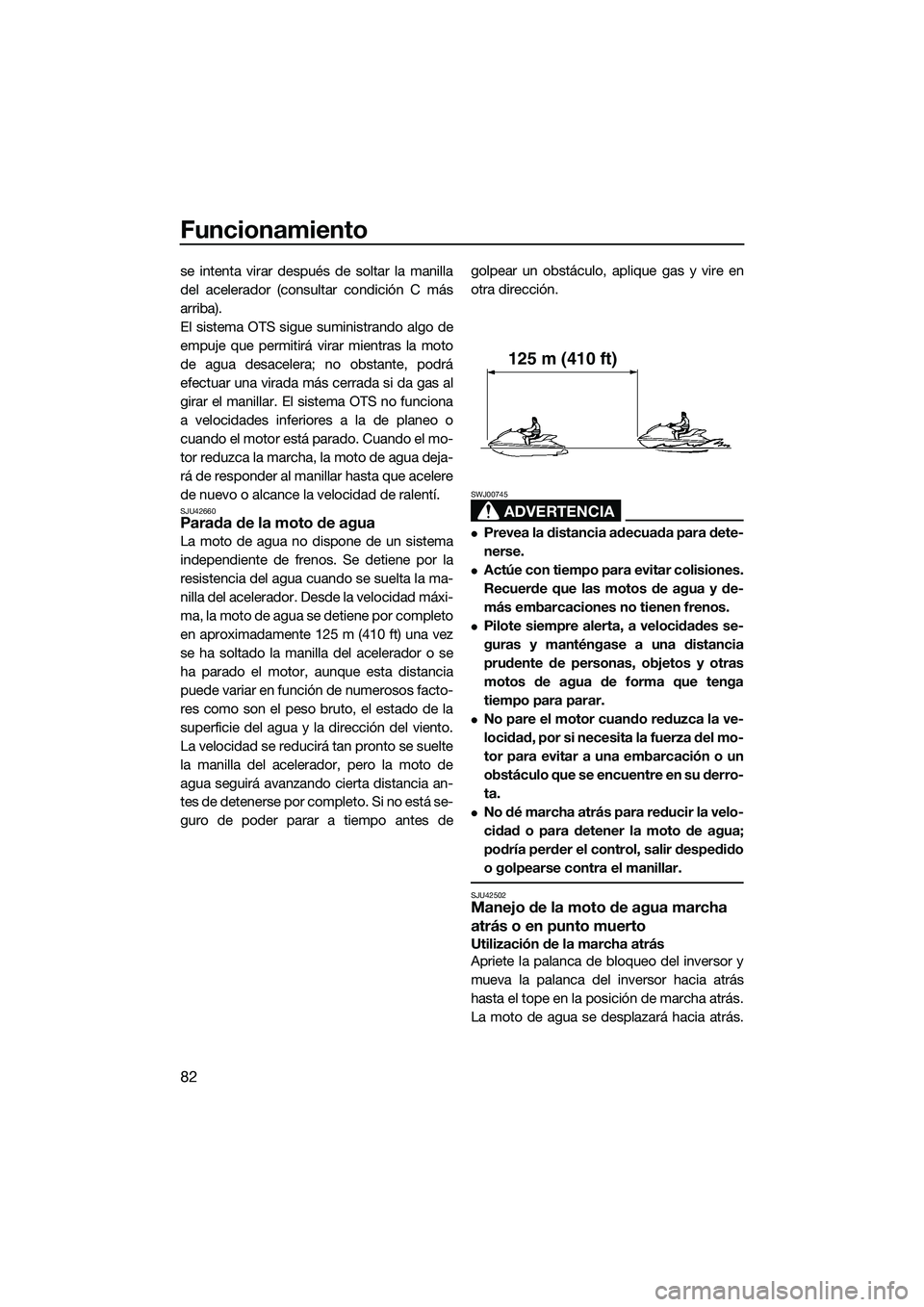

82
se intenta virar después de soltar la manilla
del acelerador (consultar condición C más
arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá
efectuar una virada más cerrada si da gas al
girar el manillar. El sistema OTS no funciona
a velocidades inferiores a la de planeo o
cuando el motor está parado. Cuando el mo-
tor reduzca la marcha, la moto de agua deja-
rá de responder al manillar hasta que acelere
de nuevo o alcance la velocidad de ralentí.
SJU42660Parada de la moto de agua
La moto de agua no dispone de un sistema
independiente de frenos. Se detiene por la
resistencia del agua cuando se suelta la ma-
nilla del acelerador. Desde la velocidad máxi-
ma, la moto de agua se detiene por completo
en aproximadamente 125 m (410 ft) una vez
se ha soltado la manilla del acelerador o se
ha parado el motor, aunque esta distancia
puede variar en función de numerosos facto-
res como son el peso bruto, el estado de la
superficie del agua y la dirección del viento.
La velocidad se reducirá tan pronto se suelte
la manilla del acelerador, pero la moto de
agua seguirá avanzando cierta distancia an-
tes de detenerse por completo. Si no está se-
guro de poder parar a tiempo antes de golpear un obstáculo, aplique gas y vire en
otra dirección.
ADVERTENCIA
SWJ00745
Prevea la distancia adecuada para dete-
nerse.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia
prudente de personas, objetos y otras
motos de agua de forma que tenga
tiempo para parar.
No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.
No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
SJU42502Manejo de la moto de agua marcha
atrás o en punto muerto
Utilización de la marcha atrás
Apriete la palanca de bloqueo del inversor y
mueva la palanca del inversor hacia atrás
hasta el tope en la posición de marcha atrás.
La moto de agua se desplazará hacia atrás.
125 m (410 ft)
UF3J70S0.book Page 82 Monday, October 7, 2013 2:44 PM

Funcionamiento

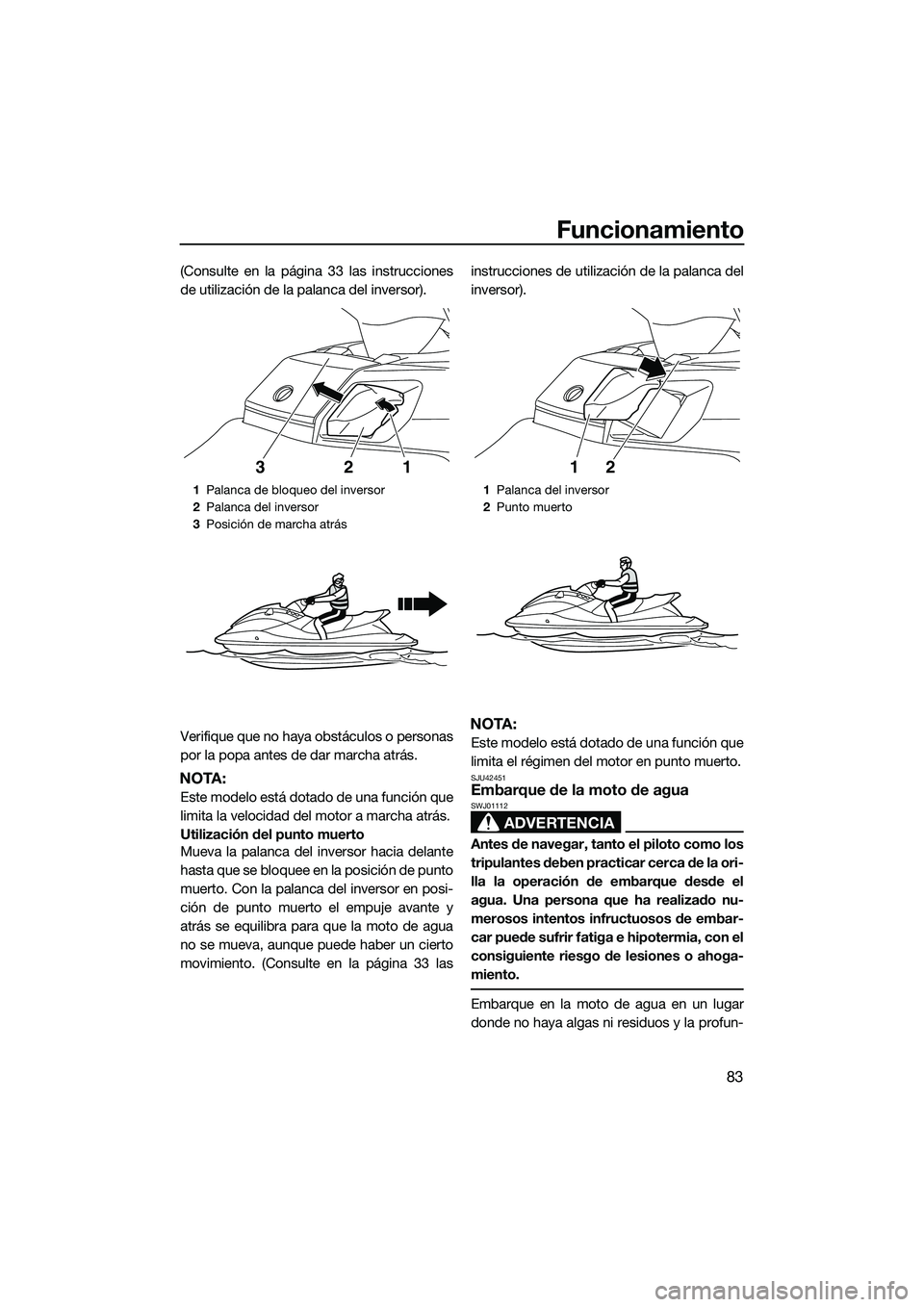

83
(Consulte en la página 33 las instrucciones
de utilización de la palanca del inversor).
Verifique que no haya obstáculos o personas
por la popa antes de dar marcha atrás.
NOTA:
Este modelo está dotado de una función que
limita la velocidad del motor a marcha atrás.
Utilización del punto muerto
Mueva la palanca del inversor hacia delante
hasta que se bloquee en la posición de punto
muerto. Con la palanca del inversor en posi-
ción de punto muerto el empuje avante y
atrás se equilibra para que la moto de agua
no se mueva, aunque puede haber un cierto
movimiento. (Consulte en la página 33 lasinstrucciones de utilización de la palanca del
inversor).
NOTA:
Este modelo está dotado de una función que
limita el régimen del motor en punto muerto.
SJU42451Embarque de la moto de agua
ADVERTENCIA
SWJ01112
Antes de navegar, tanto el piloto como los
tripulantes deben practicar cerca de la ori-
lla la operación de embarque desde el
agua. Una persona que ha realizado nu-
merosos intentos infructuosos de embar-
car puede sufrir fatiga e hipotermia, con el
consiguiente riesgo de lesiones o ahoga-
miento.
Embarque en la moto de agua en un lugar
donde no haya algas ni residuos y la profun-
1
Palanca de bloqueo del inversor
2 Palanca del inversor
3 Posición de marcha atrás
2
31
1 Palanca del inversor
2 Punto muerto
12
UF3J70S0.book Page 83 Monday, October 7, 2013 2:44 PM

Funcionamiento

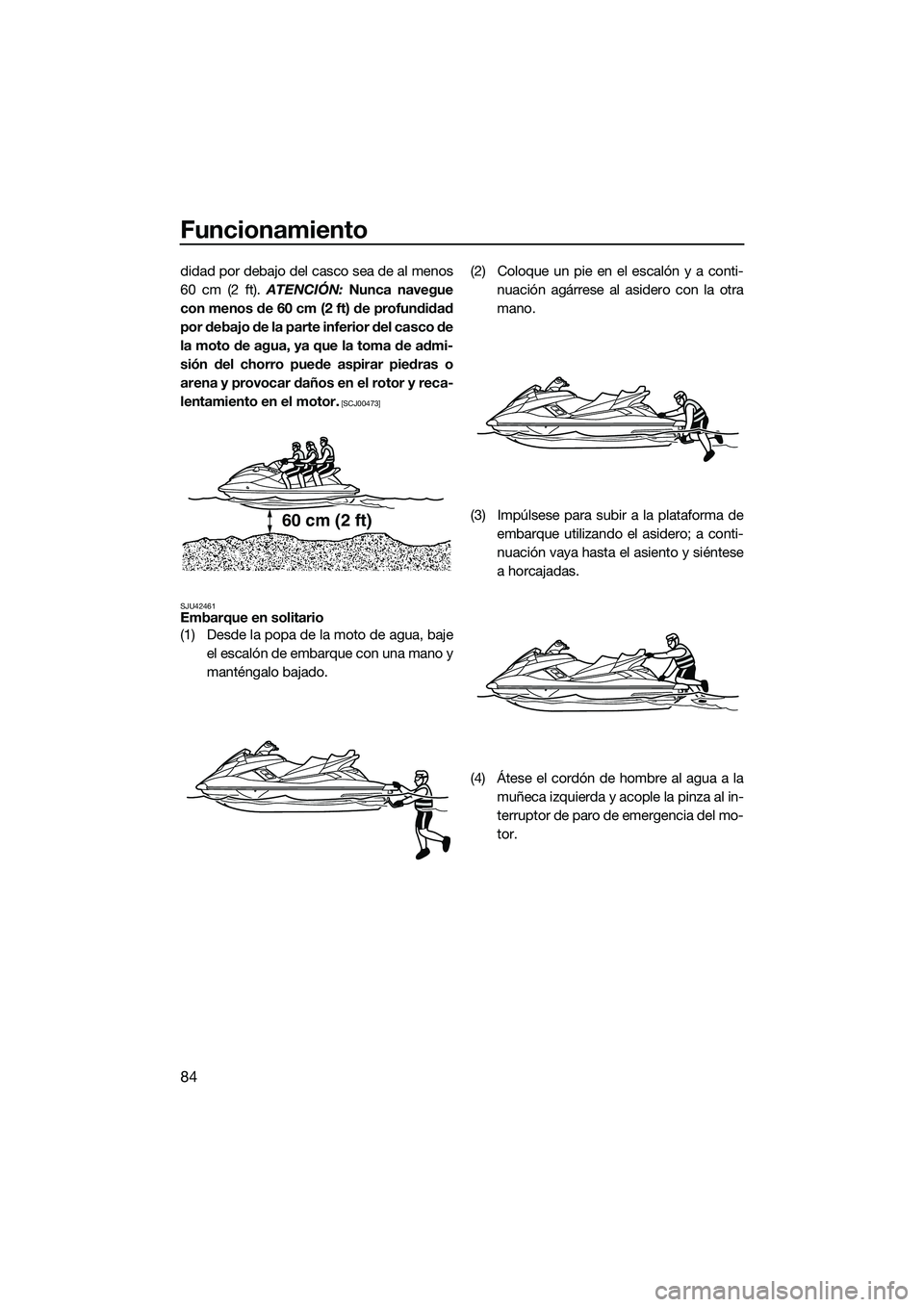

84
didad por debajo del casco sea de al menos
60 cm (2 ft). ATENCIÓN: Nunca navegue
con menos de 60 cm (2 ft) de profundidad
por debajo de la parte inferior del casco de
la moto de agua, ya que la toma de admi-
sión del chorro puede aspirar piedras o
arena y provocar daños en el rotor y reca-
lentamiento en el motor.
[SCJ00473]
SJU42461
Embarque en solitario
(1) Desde la popa de la moto de agua, baje el escalón de embarque con una mano y
manténgalo bajado. (2) Coloque un pie en el escalón y a conti-
nuación agárrese al asidero con la otra
mano.
(3) Impúlsese para subir a la plataforma de embarque utilizando el asidero; a conti-
nuación vaya hasta el asiento y siéntese
a horcajadas.
(4) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
60 cm (2 ft)
UF3J70S0.book Page 84 Monday, October 7, 2013 2:44 PM

Funcionamiento

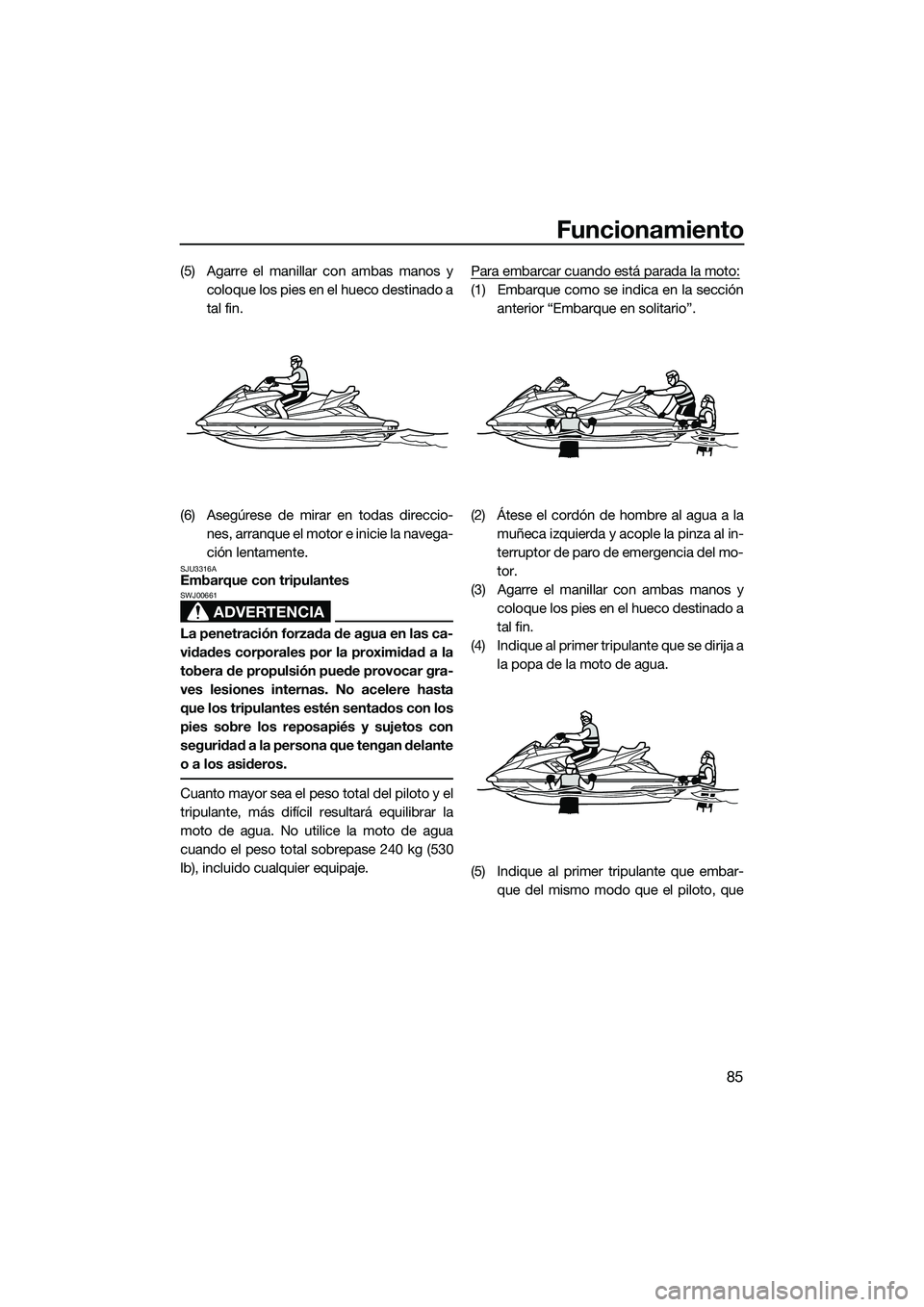

85
(5) Agarre el manillar con ambas manos ycoloque los pies en el hueco destinado a
tal fin.
(6) Asegúrese de mirar en todas direccio- nes, arranque el moto r e inicie la navega-
ción lentamente.
SJU3316AEmbarque con tripulantes
ADVERTENCIA
SWJ00661
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que los tripulantes estén sentados con los
pies sobre los reposapiés y sujetos con
seguridad a la persona que tengan delante
o a los asideros.
Cuanto mayor sea el peso total del piloto y el
tripulante, más difícil resultará equilibrar la
moto de agua. No utilice la moto de agua
cuando el peso tota l sobrepase 240 kg (530
lb), incluido cualquier equipaje. Para embarcar cuando está parada la moto:
(1) Embarque como se indica en la sección
anterior “Embarque en solitario”.
(2) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Agarre el manillar con ambas manos y coloque los pies en el hueco destinado a
tal fin.
(4) Indique al primer tripulante que se dirija a la popa de la moto de agua.
(5) Indique al primer tripulante que embar- que del mismo modo que el piloto, que
UF3J70S0.book Page 85 Monday, October 7, 2013 2:44 PM

Funcionamiento

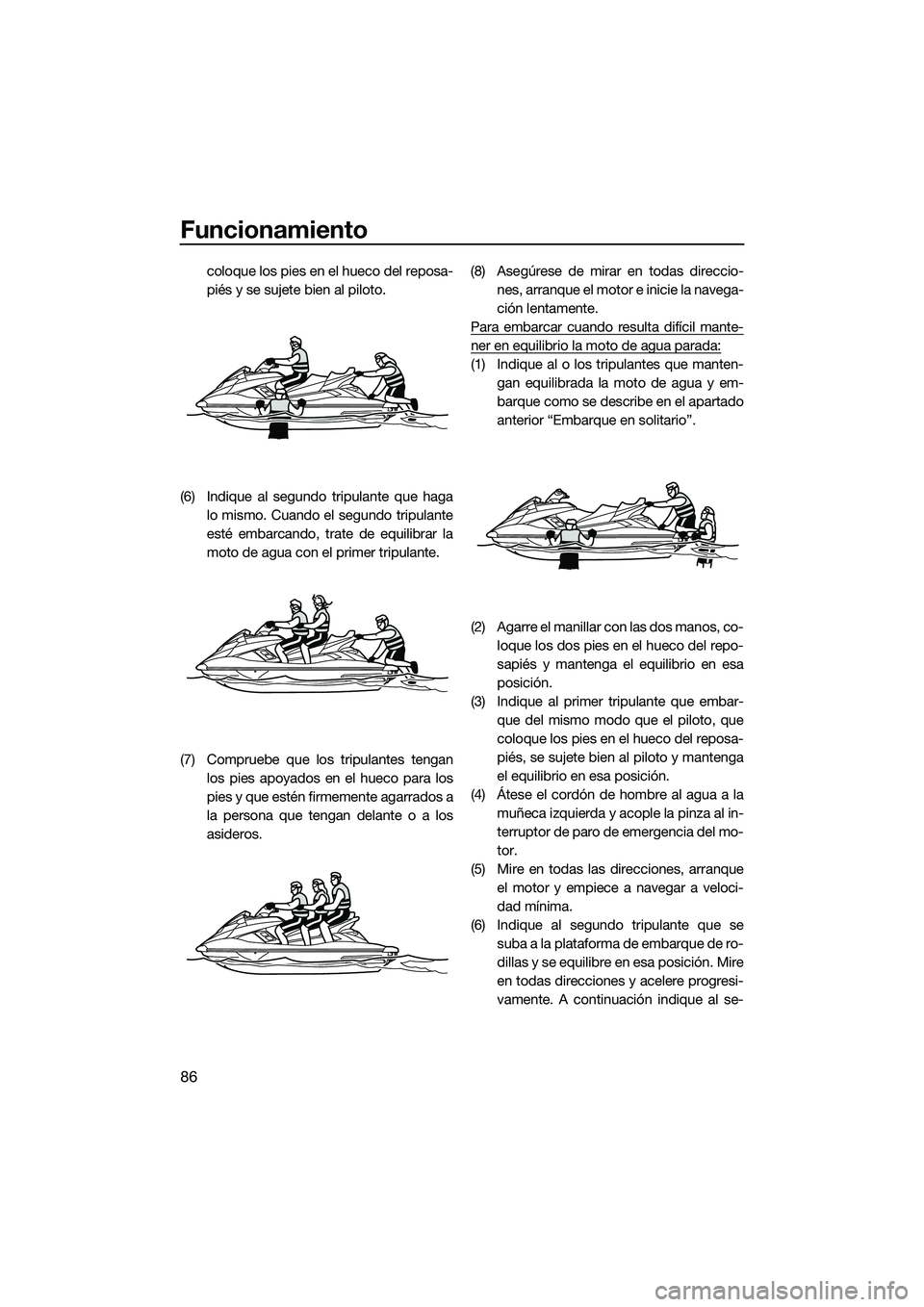

86
coloque los pies en el hueco del reposa-
piés y se sujete bien al piloto.
(6) Indique al segundo tripulante que haga lo mismo. Cuando el segundo tripulante
esté embarcando, trate de equilibrar la
moto de agua con el primer tripulante.
(7) Compruebe que los tripulantes tengan los pies apoyados en el hueco para los
pies y que estén firmemente agarrados a
la persona que tengan delante o a los
asideros. (8) Asegúrese de mirar en todas direccio-
nes, arranque el motor e inicie la navega-
ción lentamente.
Para embarcar cuando resulta difícil mante-
ner en equilibrio la moto de agua parada:
(1) Indique al o los tripulantes que manten- gan equilibrada la moto de agua y em-
barque como se describe en el apartado
anterior “Embarque en solitario”.
(2) Agarre el manillar con las dos manos, co- loque los dos pies en el hueco del repo-
sapiés y mantenga el equilibrio en esa
posición.
(3) Indique al primer tripulante que embar- que del mismo modo que el piloto, que
coloque los pies en el hueco del reposa-
piés, se sujete bien al piloto y mantenga
el equilibrio en esa posición.
(4) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(5) Mire en todas las direcciones, arranque el motor y empiece a navegar a veloci-
dad mínima.
(6) Indique al segundo tripulante que se suba a la plataforma de embarque de ro-
dillas y se equilibre en esa posición. Mire
en todas direcciones y acelere progresi-
vamente. A continuación indique al se-
UF3J70S0.book Page 86 Monday, October 7, 2013 2:44 PM

Funcionamiento

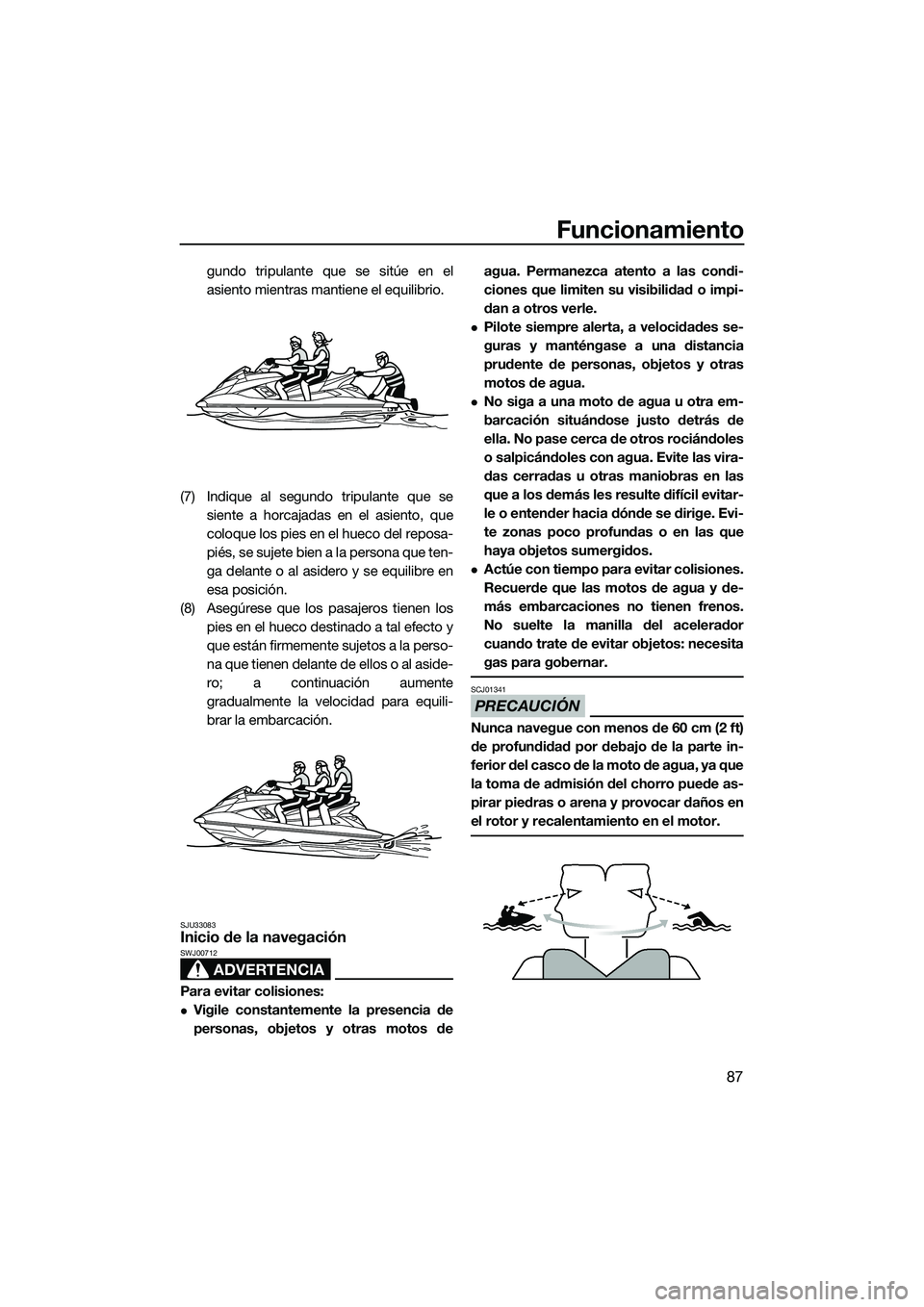

87
gundo tripulante que se sitúe en el
asiento mientras mantiene el equilibrio.
(7) Indique al segundo tripulante que se siente a horcajadas en el asiento, que
coloque los pies en el hueco del reposa-
piés, se sujete bien a la persona que ten-
ga delante o al asidero y se equilibre en
esa posición.
(8) Asegúrese que los pasajeros tienen los pies en el hueco destinado a tal efecto y
que están firmemente sujetos a la perso-
na que tienen delante de ellos o al aside-
ro; a continuación aumente
gradualmente la velocidad para equili-
brar la embarcación.
SJU33083Inicio de la navegación
ADVERTENCIA
SWJ00712
Para evitar colisiones:
Vigile constantemente la presencia de
personas, objetos y otras motos de agua. Permanezca atento a las condi-
ciones que limiten su visibilidad o impi-
dan a otros verle.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia
prudente de personas, objetos y otras
motos de agua.
No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoles
o salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi-
te zonas poco profundas o en las que
haya objetos sumergidos.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador
cuando trate de evitar objetos: necesita
gas para gobernar.
PRECAUCIÓN
SCJ01341
Nunca navegue con menos de 60 cm (2 ft)
de profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya que
la toma de admisión del chorro puede as-
pirar piedras o arena y provocar daños en
el rotor y recalentamiento en el motor.
UF3J70S0.book Page 87 Monday, October 7, 2013 2:44 PM

Funcionamiento

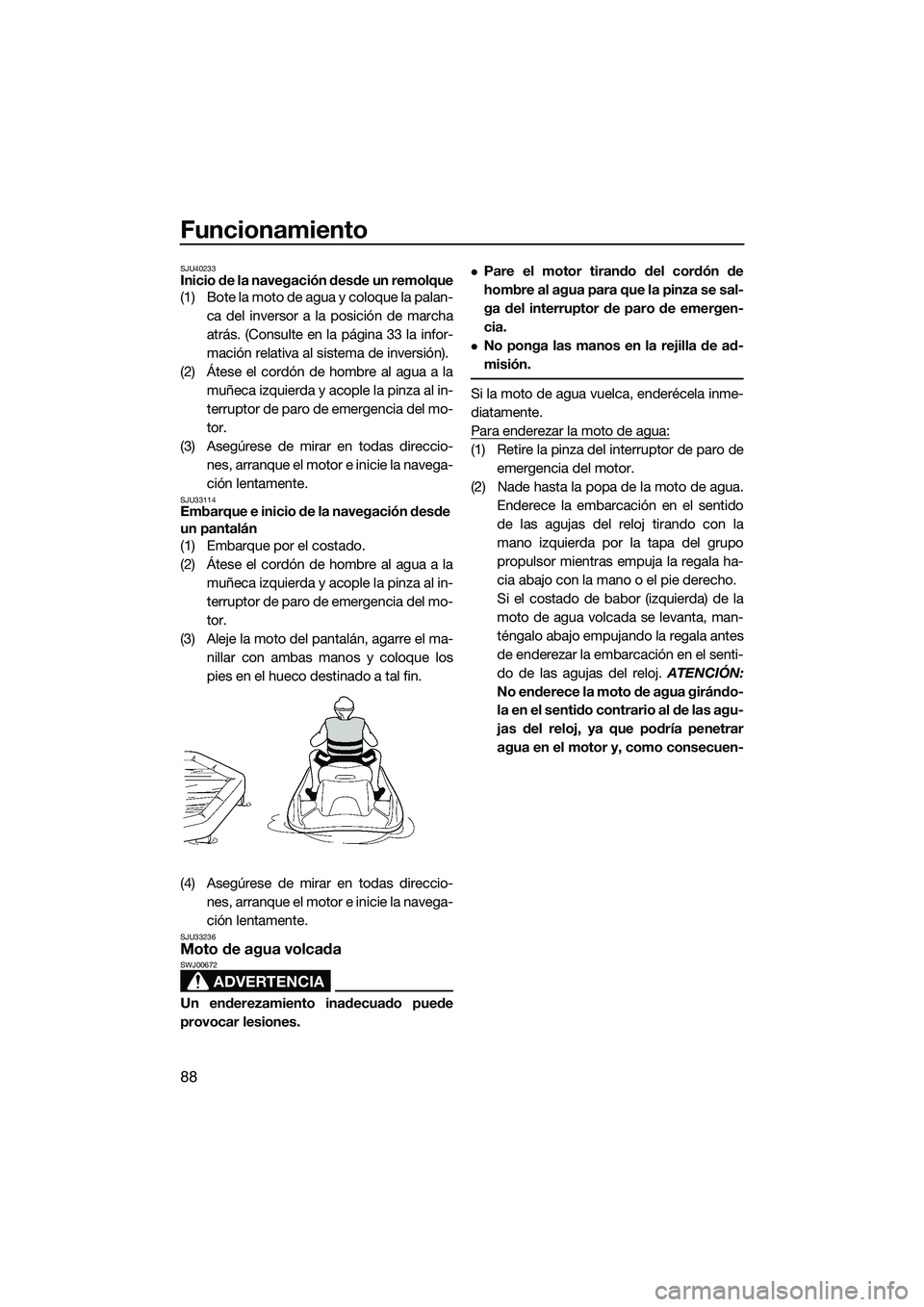

88
SJU40233Inicio de la navegación desde un remolque
(1) Bote la moto de agua y coloque la palan-ca del inversor a la posición de marcha
atrás. (Consulte en la página 33 la infor-
mación relativa al sistema de inversión).
(2) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Asegúrese de mirar en todas direccio- nes, arranque el moto r e inicie la navega-
ción lentamente.
SJU33114Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Aleje la moto del pantalán, agarre el ma- nillar con ambas manos y coloque los
pies en el hueco destinado a tal fin.
(4) Asegúrese de mirar en todas direccio- nes, arranque el moto r e inicie la navega-
ción lentamente.
SJU33236Moto de agua volcada
ADVERTENCIA
SWJ00672
Un enderezamiento inadecuado puede
provocar lesiones.
Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.
No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Para enderezar la moto de agua:
(1) Retire la pinza del interruptor de paro de emergencia del motor.
(2) Nade hasta la popa de la moto de agua. Enderece la embarcación en el sentido
de las agujas del reloj tirando con la
mano izquierda por la tapa del grupo
propulsor mientras empuja la regala ha-
cia abajo con la mano o el pie derecho.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj. ATENCIÓN:
No enderece la moto de agua girándo-
la en el sentido contrario al de las agu-
jas del reloj, ya que podría penetrar
agua en el motor y, como consecuen-
UF3J70S0.book Page 88 Monday, October 7, 2013 2:44 PM
