2014 YAMAHA FX SVHO Manuale de Empleo (in Spanish)

Funcionamiento
89
cia de ello, este podría sufrir averías
graves.
[SCJ00542]
(3) Arranque el motor y navegue a velocidadde planeo para evacuar el agua en la
sentina de la cámara del motor. (Consul-
te en la página 63 la información relativa
a la evacuación del agua en la sentina. Si
el motor no arranca, consulte “Remolque
de la moto de agua” en la página 111 o
“Inm ersión de la moto de agua” en la pá-
gina 112). ATENCIÓN: Durante al me-
nos 1 minuto después de volver a
ponerlo en marcha, no revolucione el
motor al máximo. El agua en la sentina
de la cámara del motor puede salpicar
el motor y provocar graves averías en
el mismo.
[SCJ00554]
SJU42670
Varada y atraque de la moto de agua
Para varar la moto de agua:
(1) Verifique que no haya barcos, nadadores u obstáculos cerca de la playa. (2) Suelte la manilla del acelerador unos 125
m (410 ft) antes de llegar a la zona previs-
ta de varada para reducir la velocidad.
(3) Aproxímese lentamente a la playa y pare el motor antes de tocar tierra.
¡ADVERTENCIA! Para gobernar nece- sita gas. Si para el motor puede que
termine chocando contra un obstácu-
lo que estaba tratando de evitar. Una
colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00602] ATENCIÓN:
Nunca navegue con menos de 60 cm
(2 ft) de profundidad por debajo de la
parte inferior del casco de la moto de
agua, ya que la toma de admisión del
chorro puede aspirar piedras o arena
y provocar daños en el rotor y recalen-
tamiento en el motor.
[SCJ00473]
(4) Desembarque y suba la moto de agua a la playa.
Para atracar la moto de agua en un pantalán:
(1) Verifique que no haya barcos, nadadores u obstáculos cerca del pantalán.
(2) Suelte la manilla del acelerador para re- ducir la velocidad cuando se encuentre a
unos 125 m (410 ft) del pantalán.
(3) Aproxímese lentamente y pare el motor justo antes de que la moto de agua se si-
túe junto al pantalán. ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el
motor puede que termine chocando
contra un obstáculo que estaba tra-
tando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00602]
(4) Sitúese junto al pantalán y desembar- que.
SJU37194Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en aguas pobladas de algas,
UF3J70S0.book Page 89 Monday, October 7, 2013 2:44 PM

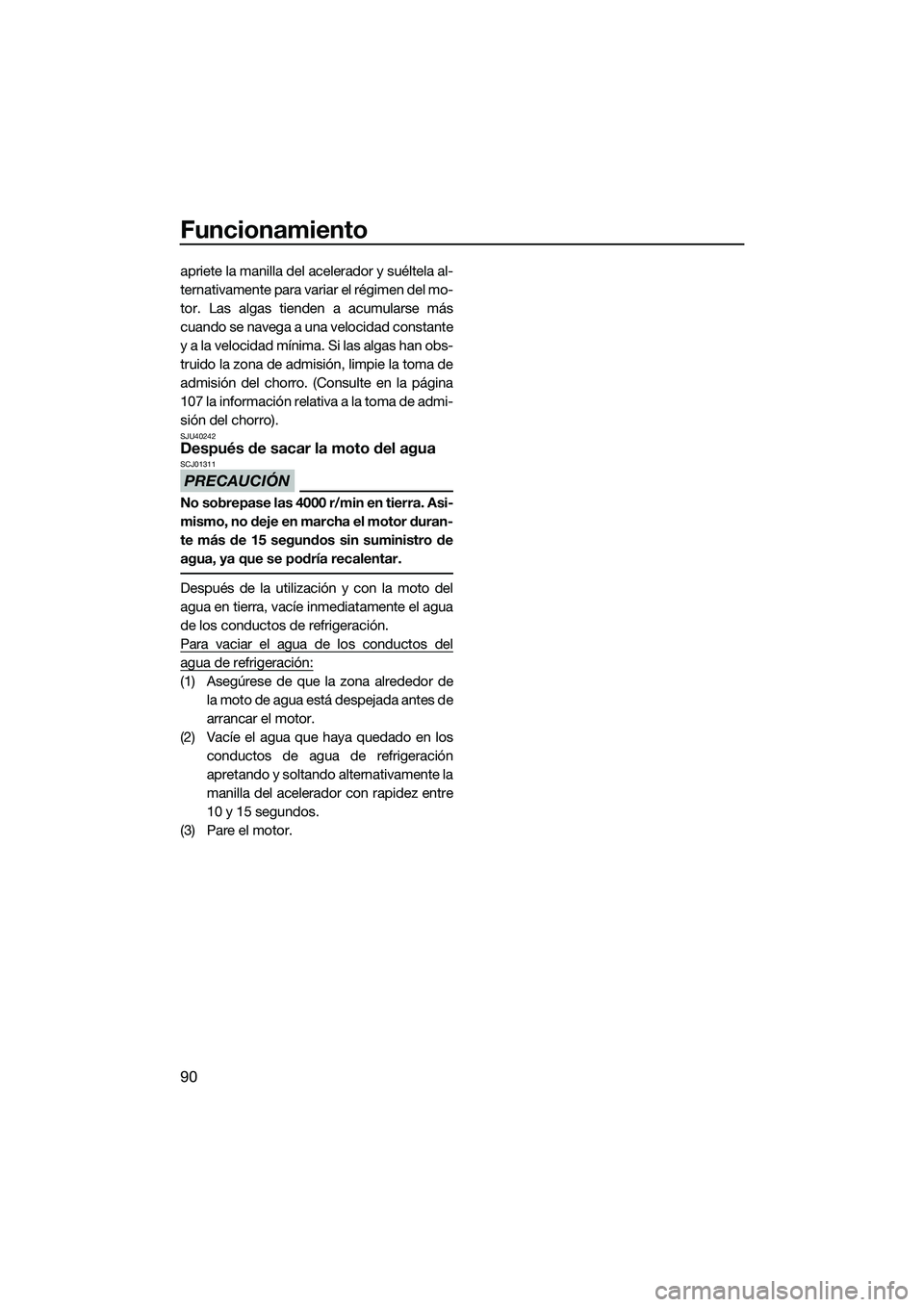

Funcionamiento
90
apriete la manilla del acelerador y suéltela al-
ternativamente para variar el régimen del mo-
tor. Las algas tienden a acumularse más
cuando se navega a una velocidad constante
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
107 la información relativa a la toma de admi-
sión del chorro).
SJU40242Después de sacar la moto del agua
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
m i sm o , n o d e j e e n m a r c ha e l m o to r d u ra n -
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.
Para vaciar el agua de los conductos del
agua de refrigeración:
(1) Asegúrese de que la zona alrededor dela moto de agua está despejada antes de
arrancar el motor.
(2) Vacíe el agua que haya quedado en los conductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(3) Pare el motor.
UF3J70S0.book Page 90 Monday, October 7, 2013 2:44 PM

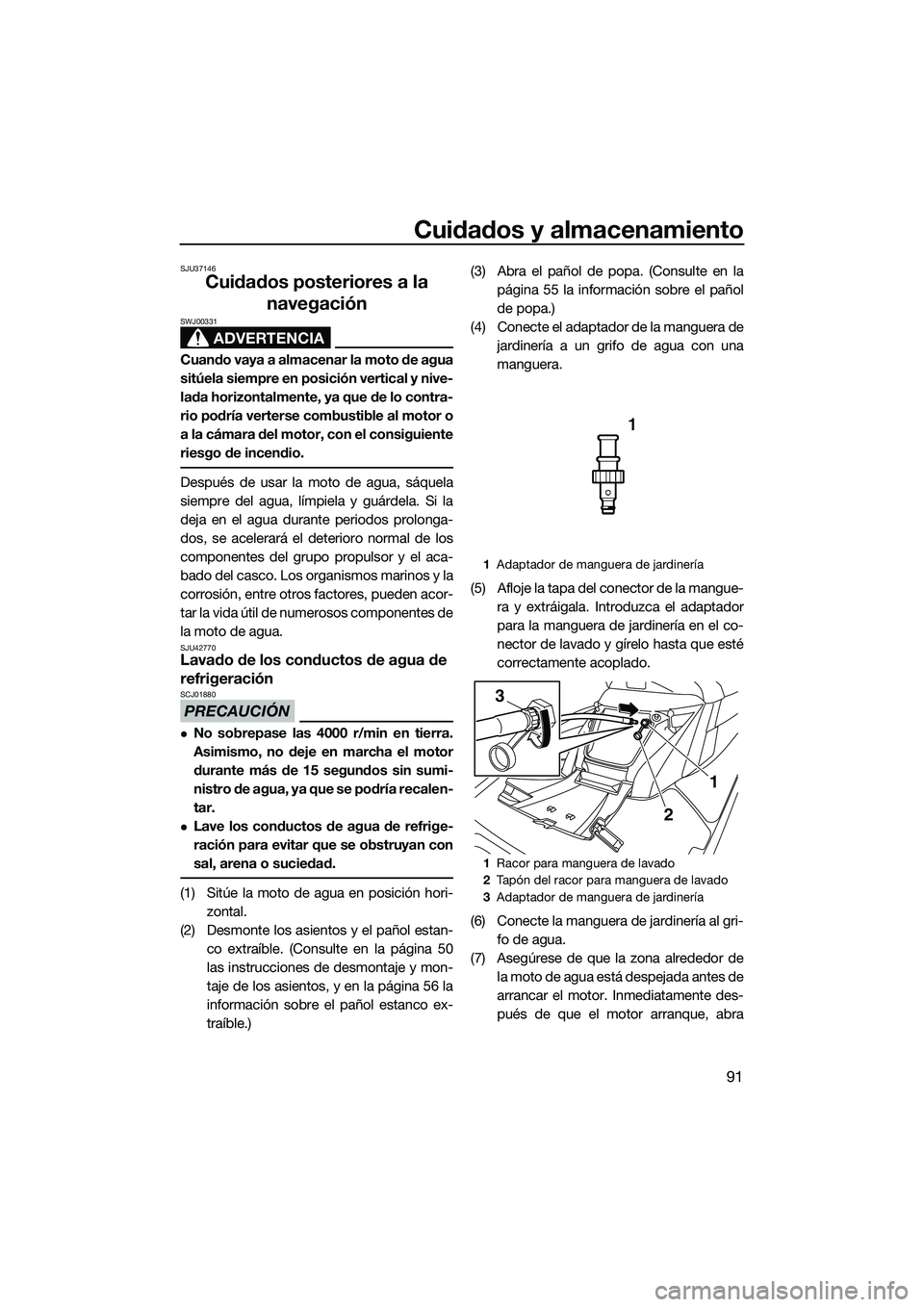

Cuidados y almacenamiento
91
SJU37146
Cuidados posteriores a la navegación
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el aca-
bado del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU42770Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01880
No sobrepase las 4000 r/min en tierra.
Asimismo, no deje en marcha el motor
durante más de 15 segundos sin sumi-
nistro de agua, ya que se podría recalen-
tar.
Lave los conductos de agua de refrige-
ración para evitar que se obstruyan con
sal, arena o suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan- co extraíble. (Consulte en la página 50
las instrucciones de desmontaje y mon-
taje de los asientos, y en la página 56 la
información sobre el pañol estanco ex-
traíble.) (3) Abra el pañol de popa. (Consulte en la
página 55 la información sobre el pañol
de popa.)
(4) Conecte el adaptador de la manguera de jardinería a un grifo de agua con una
manguera.
(5) Afloje la tapa del conector de la mangue- ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(6) Conecte la manguera de jardinería al gri-
fo de agua.
(7) Asegúrese de que la zona alrededor de la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
1Adaptador de manguera de jardinería
1 Racor para manguera de lavado
2 Tapón del racor para manguera de lavado
3 Adaptador de manguera de jardinería
1
3
2
UF3J70S0.book Page 91 Monday, October 7, 2013 2:44 PM

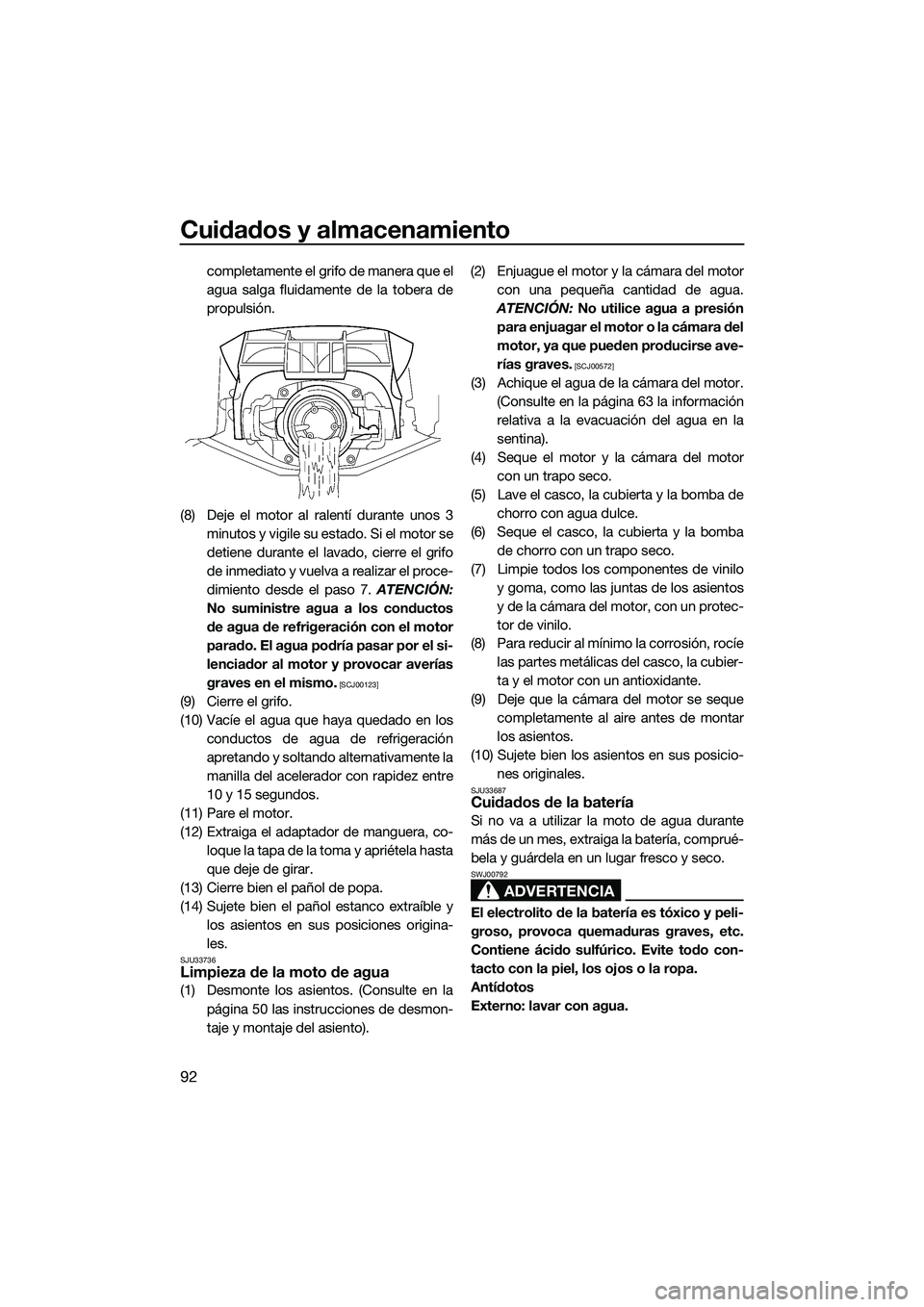

Cuidados y almacenamiento
92
completamente el grifo de manera que el
agua salga fluidamente de la tobera de
propulsión.
(8) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 7. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(9) Cierre el grifo.
(10) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(11) Pare el motor.
(12) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(13) Cierre bien el pañol de popa.
(14) Sujete bien el pañol estanco extraíble y los asientos en sus posiciones origina-
les.
SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en la
página 50 las instrucciones de desmon-
taje y montaje del asiento). (2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pued en producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor. (Consulte en la página 63 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU33687Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
UF3J70S0.book Page 92 Monday, October 7, 2013 2:44 PM

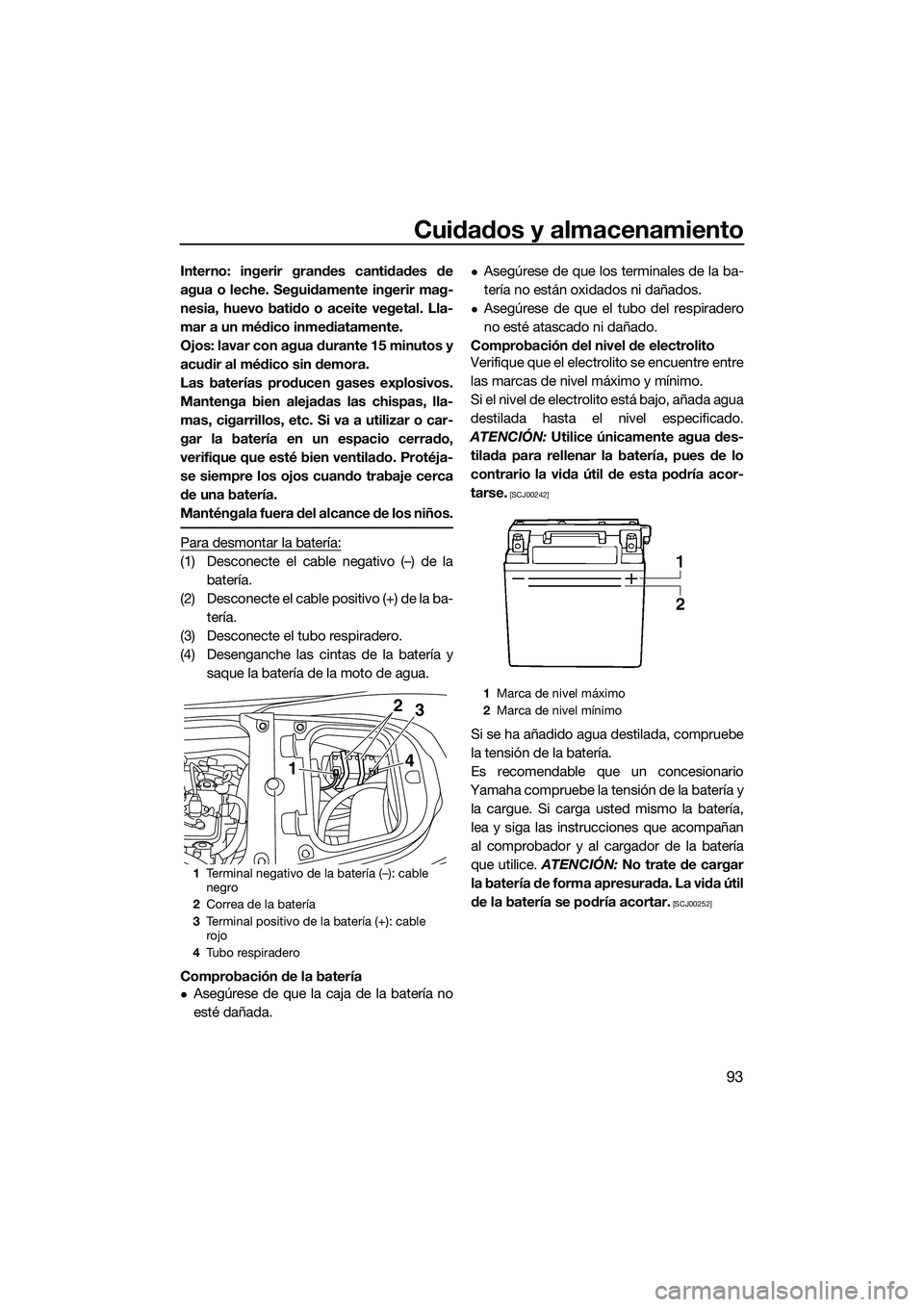

Cuidados y almacenamiento
93
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de labatería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
1 Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
4 Tubo respiradero
143
2
1
Marca de nivel máximo
2 Marca de nivel mínimo
UF3J70S0.book Page 93 Monday, October 7, 2013 2:44 PM

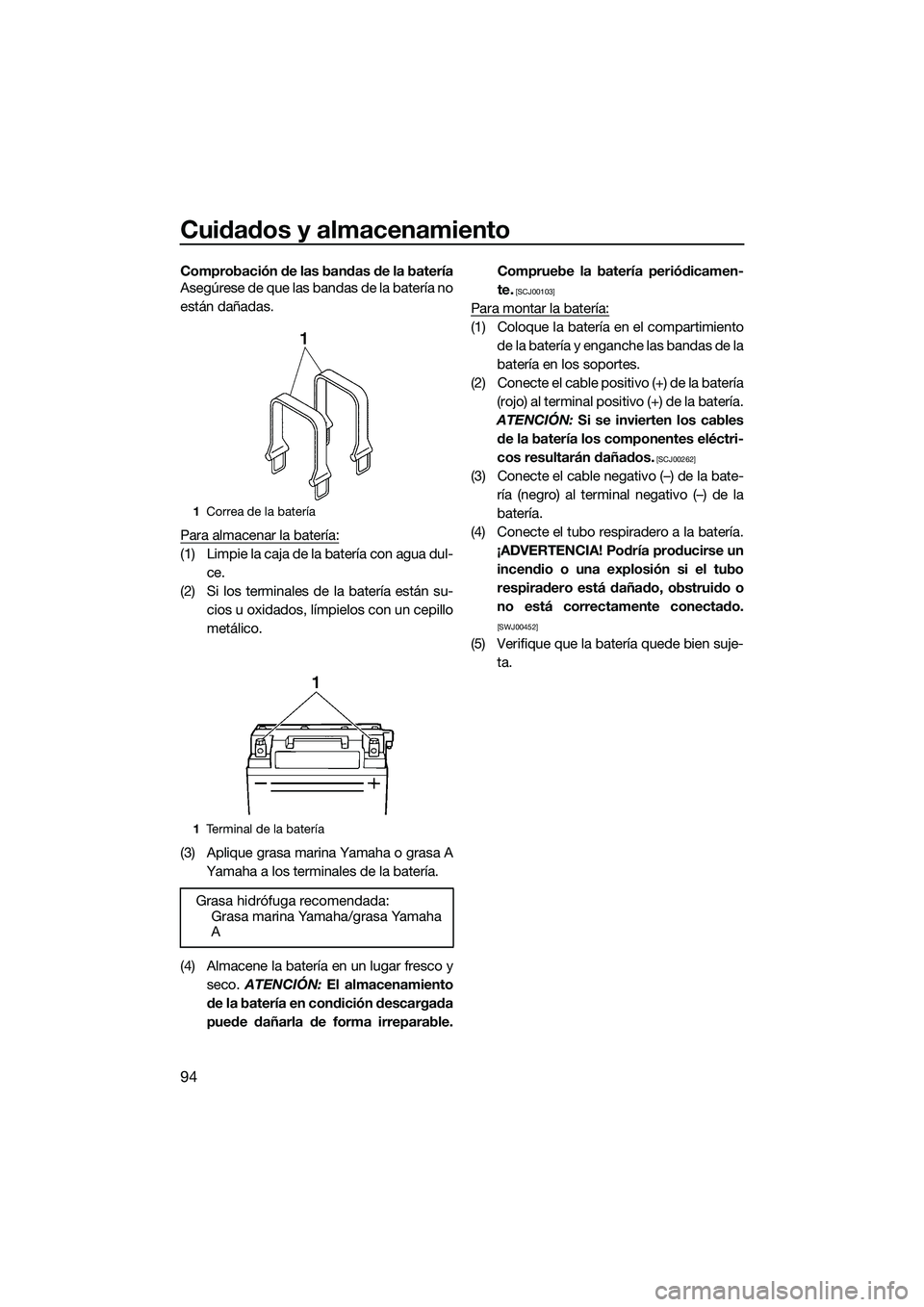

Cuidados y almacenamiento
94
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A Yamaha a los termina les de la batería.
(4) Almacene la batería en un lugar fresco y seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable. Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería. ¡ADVERTENCIA! Podría producirse unincendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje- ta.
1Correa de la batería
1 Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3J70S0.book Page 94 Monday, October 7, 2013 2:44 PM

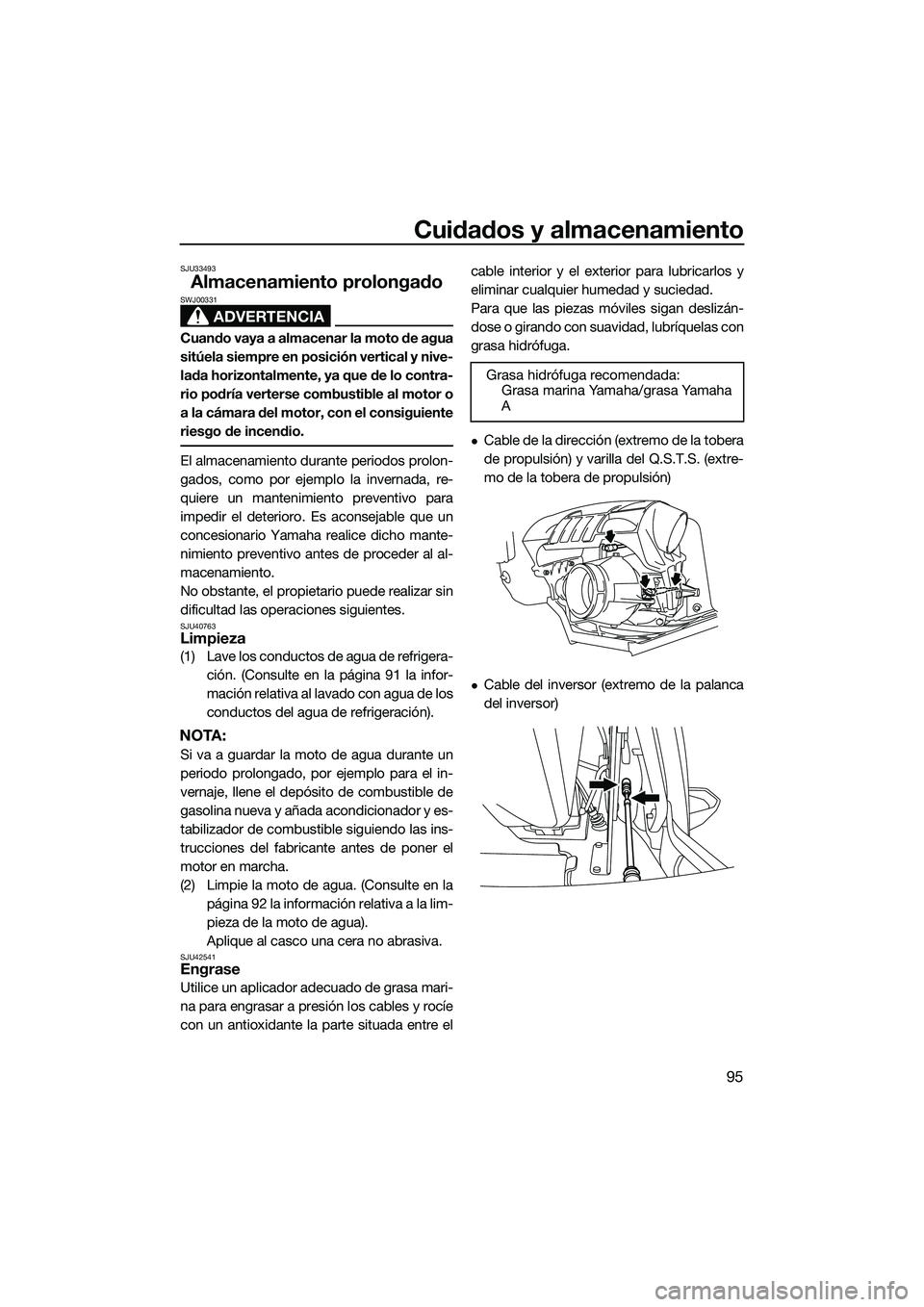

Cuidados y almacenamiento
95
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-ción. (Consulte en la página 91 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 92 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU42541Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre el cable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión)
Cable del inversor (extremo de la palanca
del inversor)
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3J70S0.book Page 95 Monday, October 7, 2013 2:44 PM

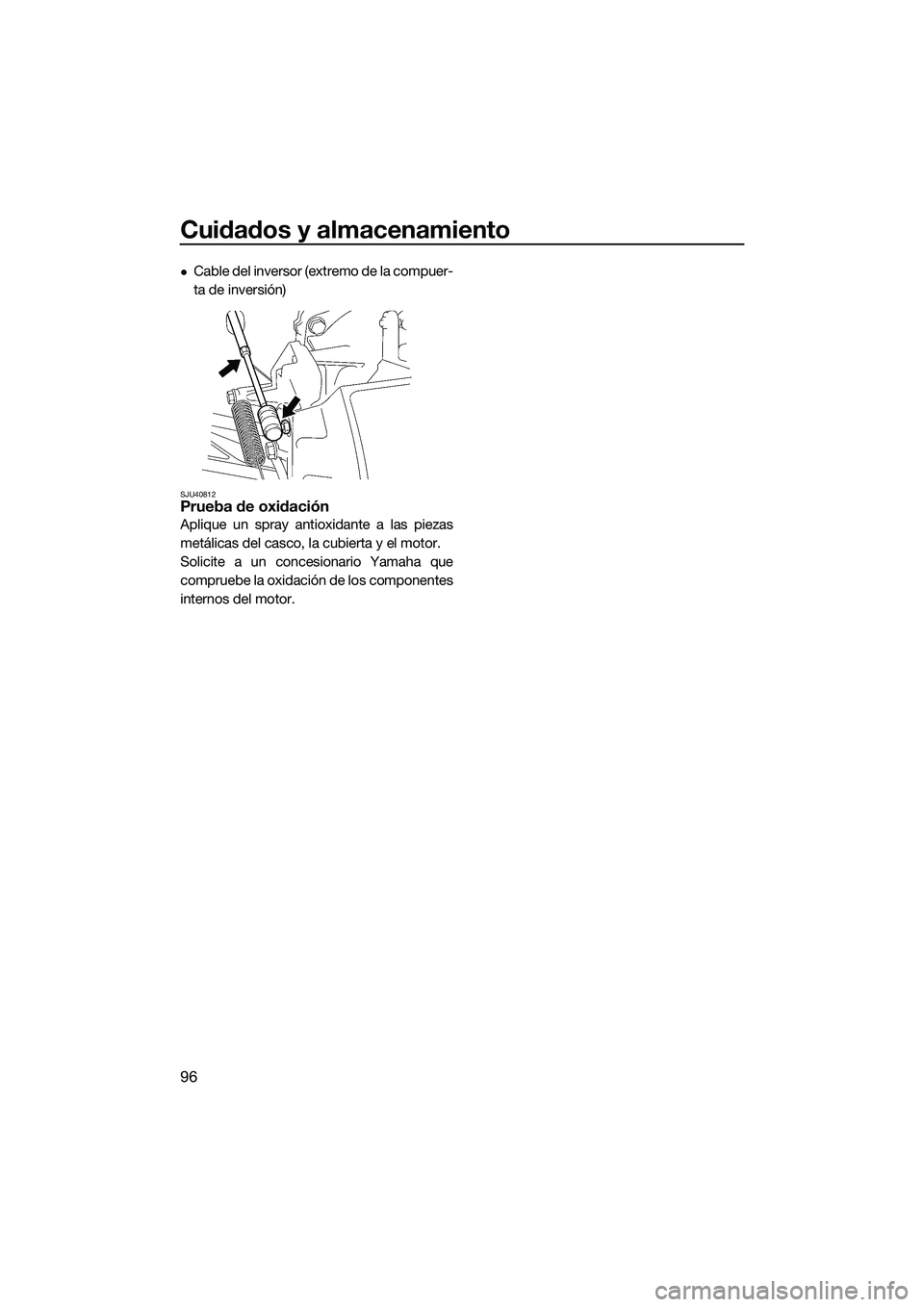

Cuidados y almacenamiento
96
Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor.
UF3J70S0.book Page 96 Monday, October 7, 2013 2:44 PM
