2014 YAMAHA FX SVHO Manual de utilização (in Portuguese)

Funcionamento do equipamento
57

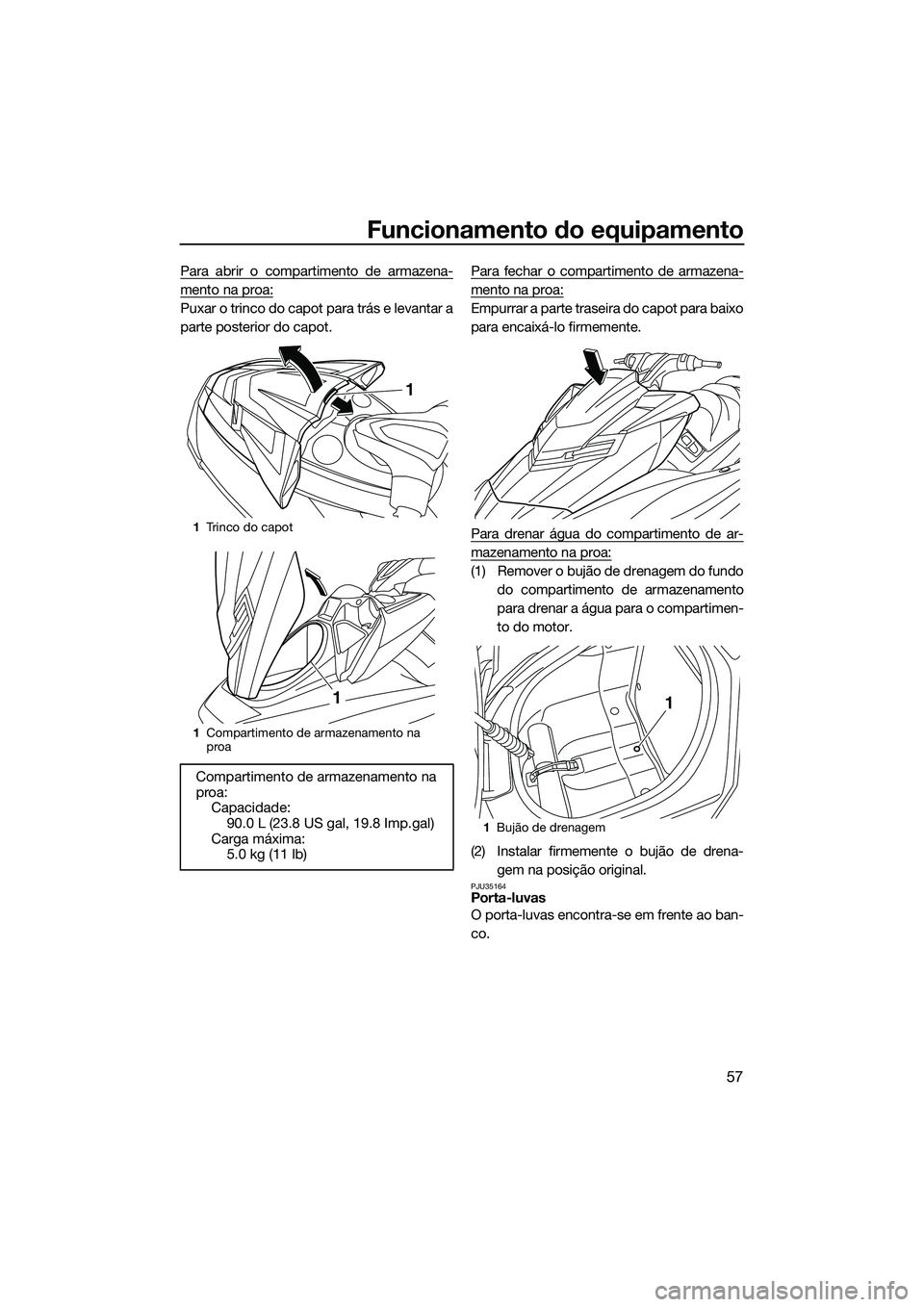

Para abrir o compartimento de armazena-
mento na proa:
Puxar o trinco do capot para trás e levantar a
parte posterior do capot.Para fechar o compartimento de armazena-
mento na proa:
Empurrar a parte traseira do capot para baixo
para encaixá-lo firmemente.
Para drenar água do compartimento de ar-
mazenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drena- gem na posição original.
PJU35164Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
1Trinco do capot
1 Compartimento de armazenamento na
proa
Compartimento de armazenamento na
proa: Capacidade:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Carga máxima: 5.0 kg (11 lb)
1
1
1Bujão de drenagem
1
UF3J70P0.book Page 57 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
58

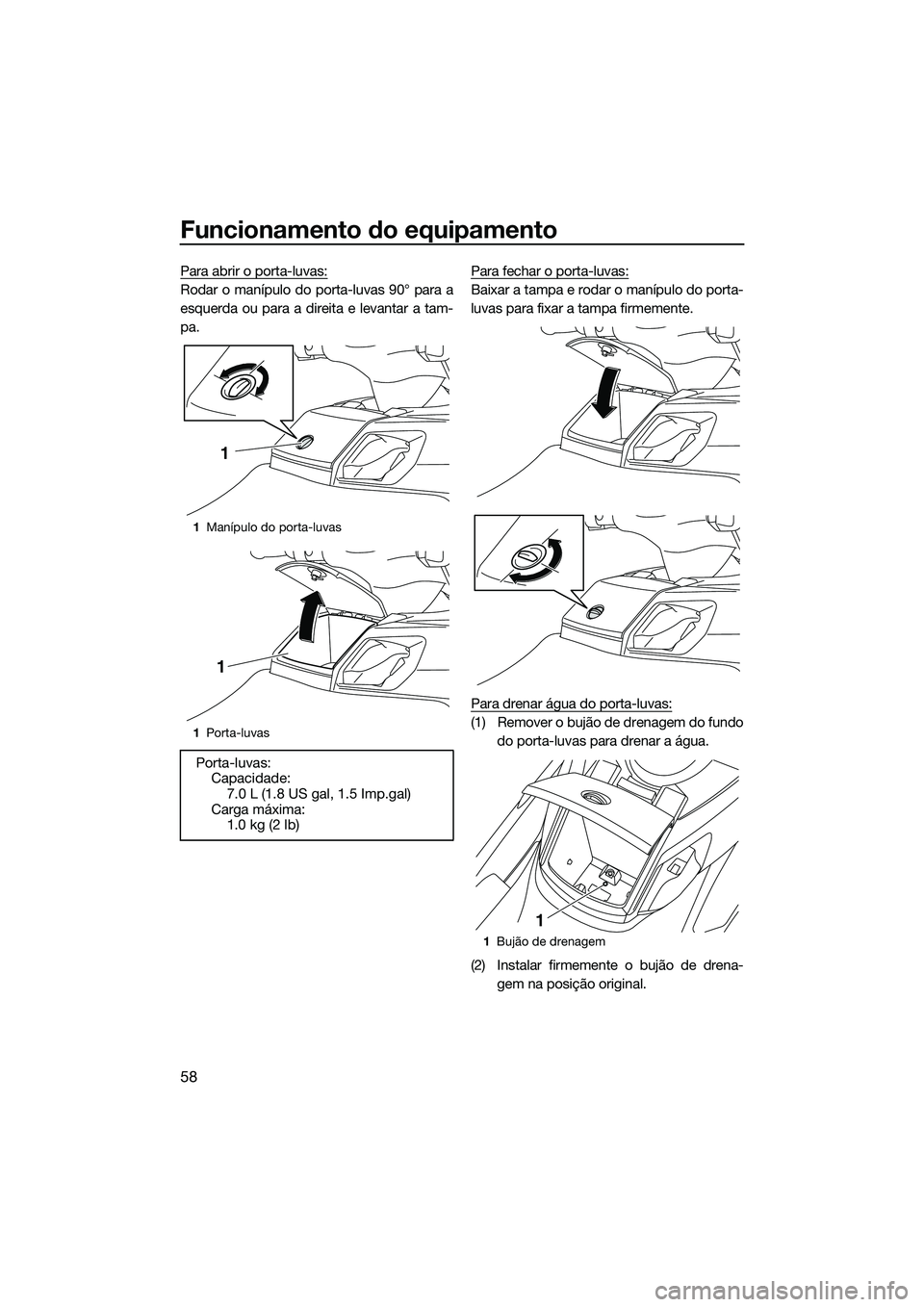

Para abrir o porta-luvas:
Rodar o manípulo do porta-luvas 90° para a
esquerda ou para a direita e levantar a tam-
pa.Para fechar o porta-luvas:Baixar a tampa e rodar o manípulo do porta-
luvas para fixar a tampa firmemente.
Para drenar água do porta-luvas:
(1) Remover o bujão de drenagem do fundo
do porta-luvas para drenar a água.
(2) Instalar firmemente o bujão de drena- gem na posição original.
1Manípulo do porta-luvas
1 Porta-luvas
Porta-luvas:
Capacidade:7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1
1
1Bujão de drenagem
1
UF3J70P0.book Page 58 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
59

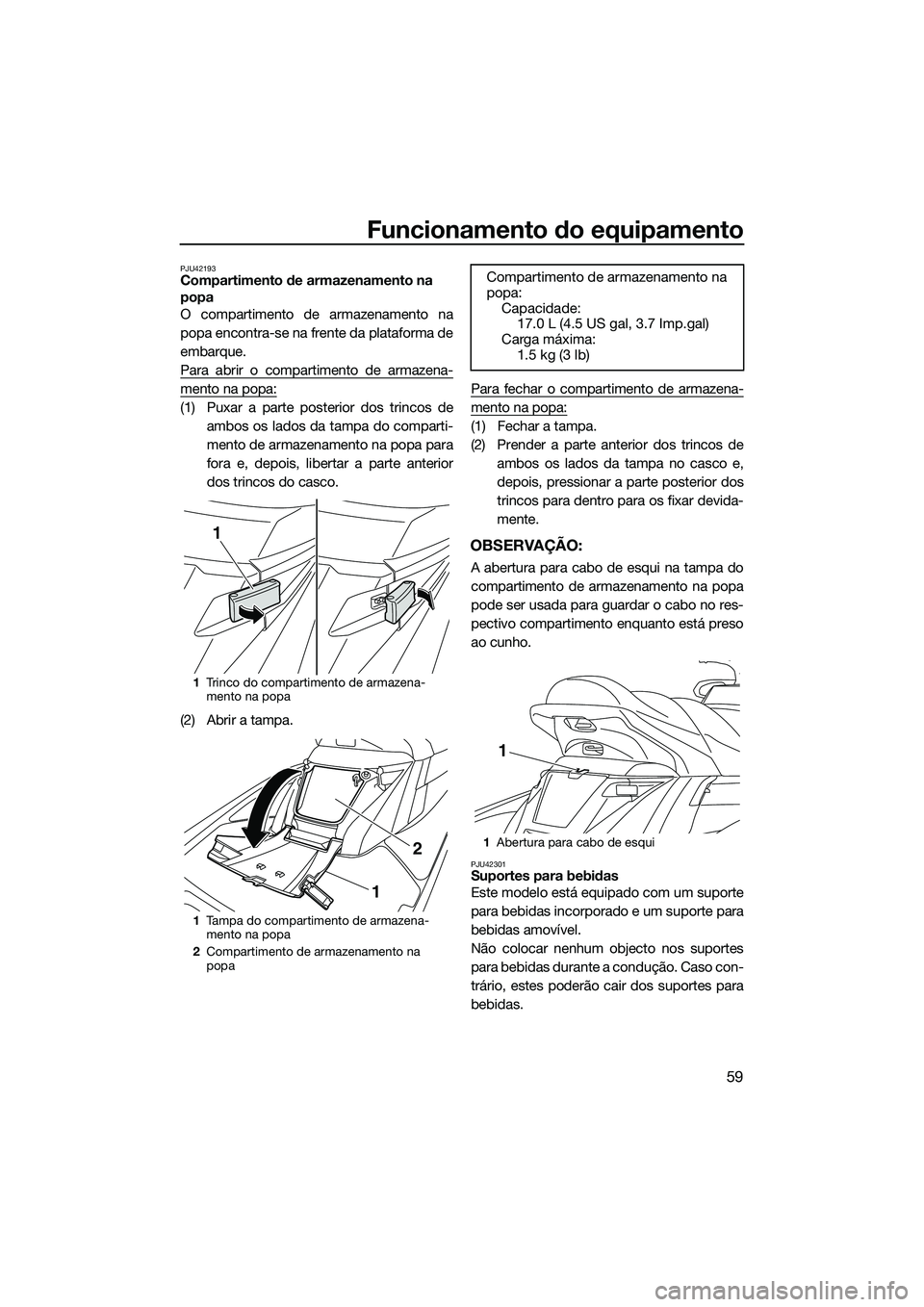

PJU42193Compartimento de armazenamento na
popa
O compartimento de armazenamento na
popa encontra-se na frente da plataforma de
embarque.
Para abrir o compartimento de armazena-
mento na popa:
(1) Puxar a parte posterior dos trincos deambos os lados da tampa do comparti-
mento de armazenamento na popa para
fora e, depois, libertar a parte anterior
dos trincos do casco.
(2) Abrir a tampa. Para fechar o compartimento de armazena-mento na popa:
(1) Fechar a tampa.
(2) Prender a parte anterior dos trincos de
ambos os lados da tampa no casco e,
depois, pressionar a parte posterior dos
trincos para dentro para os fixar devida-
mente.
OBSERVAÇÃO:
A abertura para cabo de esqui na tampa do
compartimento de armazenamento na popa
pode ser usada para guardar o cabo no res-
pectivo compartimento enquanto está preso
ao cunho.
PJU42301Suportes para bebidas
Este modelo está equipado com um suporte
para bebidas incorporado e um suporte para
bebidas amovível.
Não colocar nenhum objecto nos suportes
para bebidas durante a condução. Caso con-
trário, estes poderão cair dos suportes para
bebidas.
1Trinco do compartimento de armazena-
mento na popa
1 Tampa do compartimento de armazena-
mento na popa
2 Compartimento de armazenamento na
popa
1
2
1
Compartimento de armazenamento na
popa: Capacidade: 17.0 L (4.5 US gal, 3.7 Imp.gal)
Carga máxima:
1.5 kg (3 lb)
1Abertura para cabo de esqui
1
UF3J70P0.book Page 59 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
60

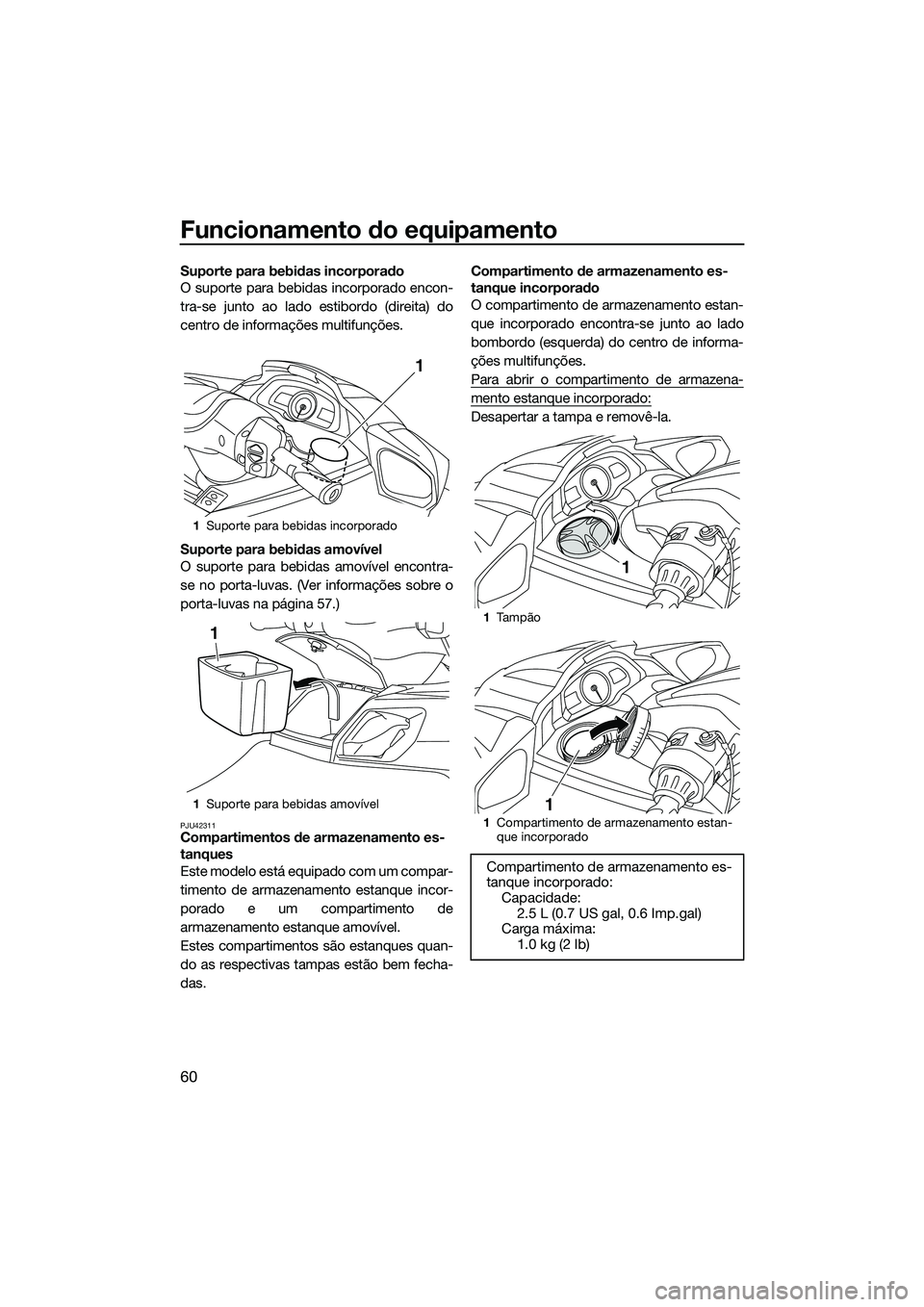

Suporte para bebidas incorporado
O suporte para bebidas incorporado encon-
tra-se junto ao lado estibordo (direita) do
centro de informações multifunções.
Suporte para bebidas amovível
O suporte para bebidas amovível encontra-
se no porta-luvas. (Ver informações sobre o
porta-luvas na página 57.)
PJU42311Compartimentos de armazenamento es-
tanques
Este modelo está equipado com um compar-
timento de armazenamento estanque incor-
porado e um compartimento de
armazenamento estanque amovível.
Estes compartimentos são estanques quan-
do as respectivas tampas estão bem fecha-
das.Compartimento de armazenamento es-
tanque incorporado
O compartimento de armazenamento estan-
que incorporado encontra-se junto ao lado
bombordo (esquerda) do centro de informa-
ções multifunções.
Para abrir o compartimento de armazena-
mento estanque incorporado:
Desapertar a tampa e removê-la.
1
Suporte para bebidas incorporado
1 Suporte para bebidas amovível
1
1
1Ta m p ã o
1 Compartimento de armazenamento estan-
que incorporado
Compartimento de armazenamento es-
tanque incorporado:
Capacidade: 2.5 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF3J70P0.book Page 60 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
61
Para fechar o compartimento de armazena-
mento estanque incorporado:
Instalar com firmeza a tampa, apertando-a
completamente.

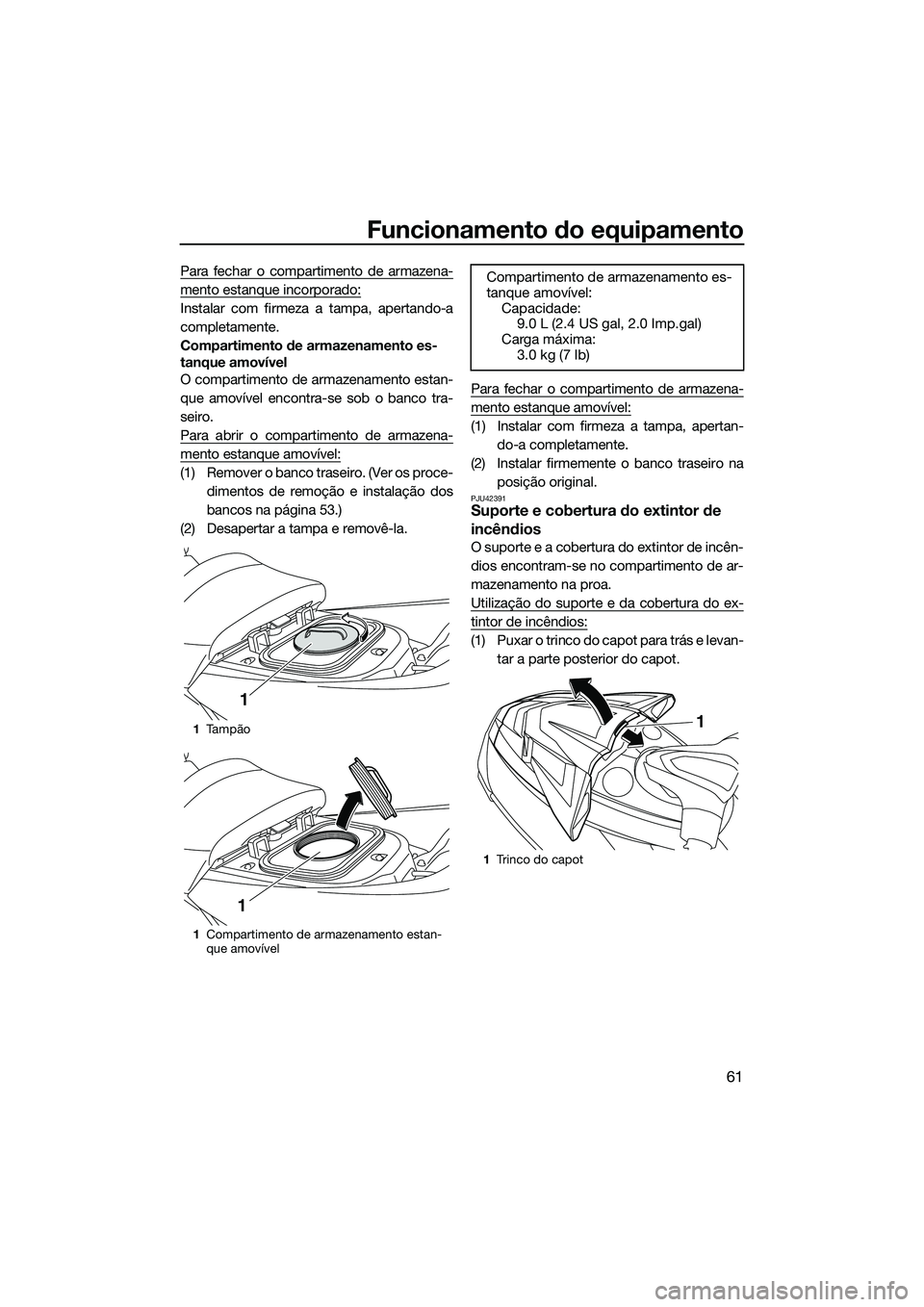

Compartimento de armazenamento es-
tanque amovível
O compartimento de armazenamento estan-
que amovível encontra-se sob o banco tra-
seiro.
Para abrir o compartimento de armazena-
mento estanque amovível:
(1) Remover o banco traseiro. (Ver os proce-dimentos de remoção e instalação dos
bancos na página 53.)
(2) Desapertar a tampa e removê-la. Para fechar o compartimento de armazena-
mento estanque amovível:
(1) Instalar com firmeza a tampa, apertan-
do-a completamente.
(2) Instalar firmemente o banco traseiro na posição original.
PJU42391Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.
Utilização do suporte e da cobertura do ex-
tintor de incêndios:
(1) Puxar o trinco do capot para trás e levan-tar a parte posterior do capot.
1Ta m p ã o
1 Compartimento de armazenamento estan-
que amovível
1
1
Compartimento de armazenamento es-
tanque amovível:
Capacidade: 9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1Trinco do capot
1
UF3J70P0.book Page 61 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
62

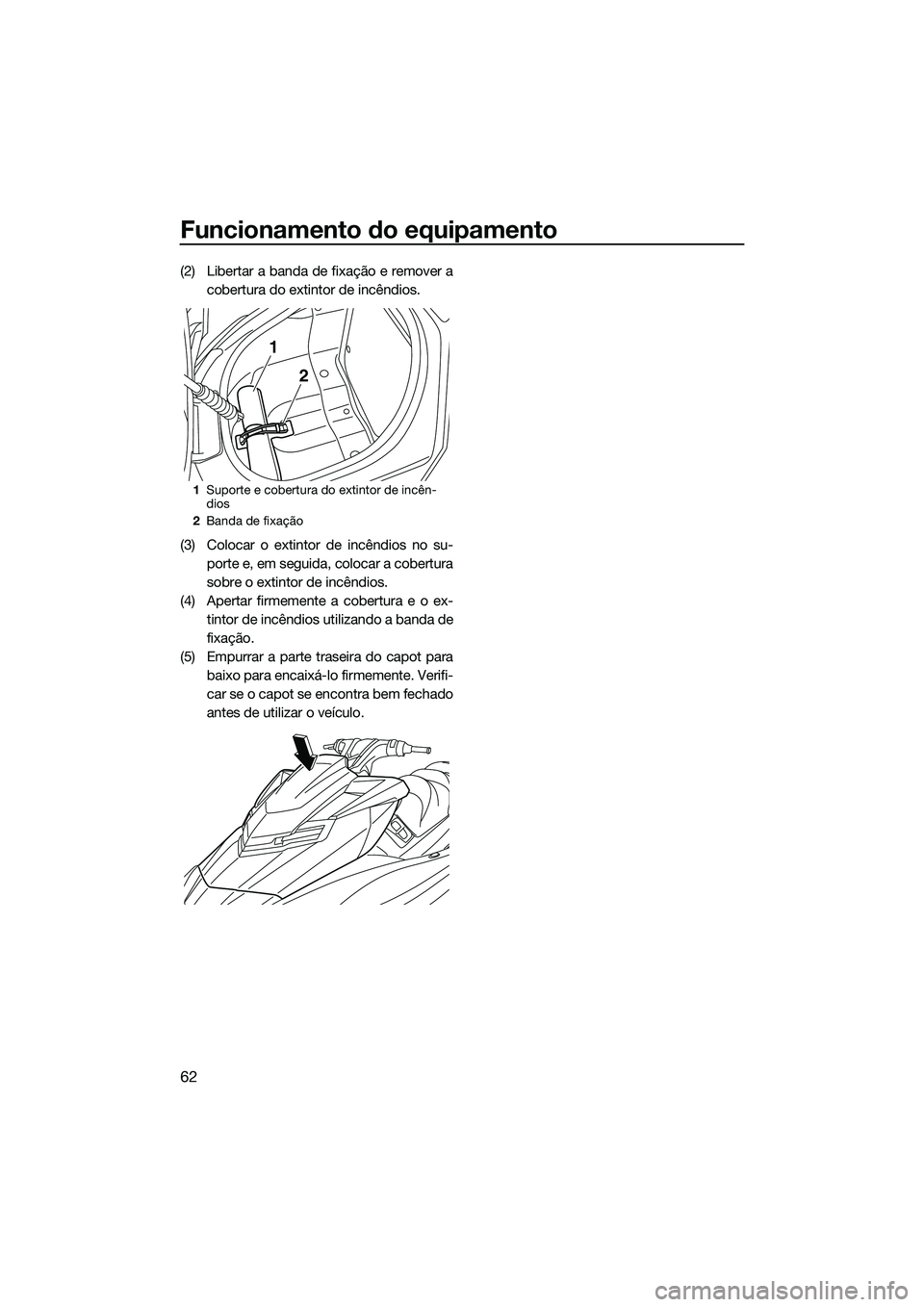

(2) Libertar a banda de fixação e remover acobertura do extintor de incêndios.
(3) Colocar o extintor de incêndios no su- porte e, em seguida, colocar a cobertura
sobre o extintor de incêndios.
(4) Apertar firmemente a cobertura e o ex- tintor de incêndios utilizando a banda de
fixação.
(5) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o capot se encontra bem fechado
antes de utilizar o veículo.
1Suporte e cobertura do extintor de incên-
dios
2 Banda de fixação
1
2
UF3J70P0.book Page 62 Wednesd ay, October 9, 2013 8:42 AM

Requisitos de operação e manuseamento
63
PJU31823

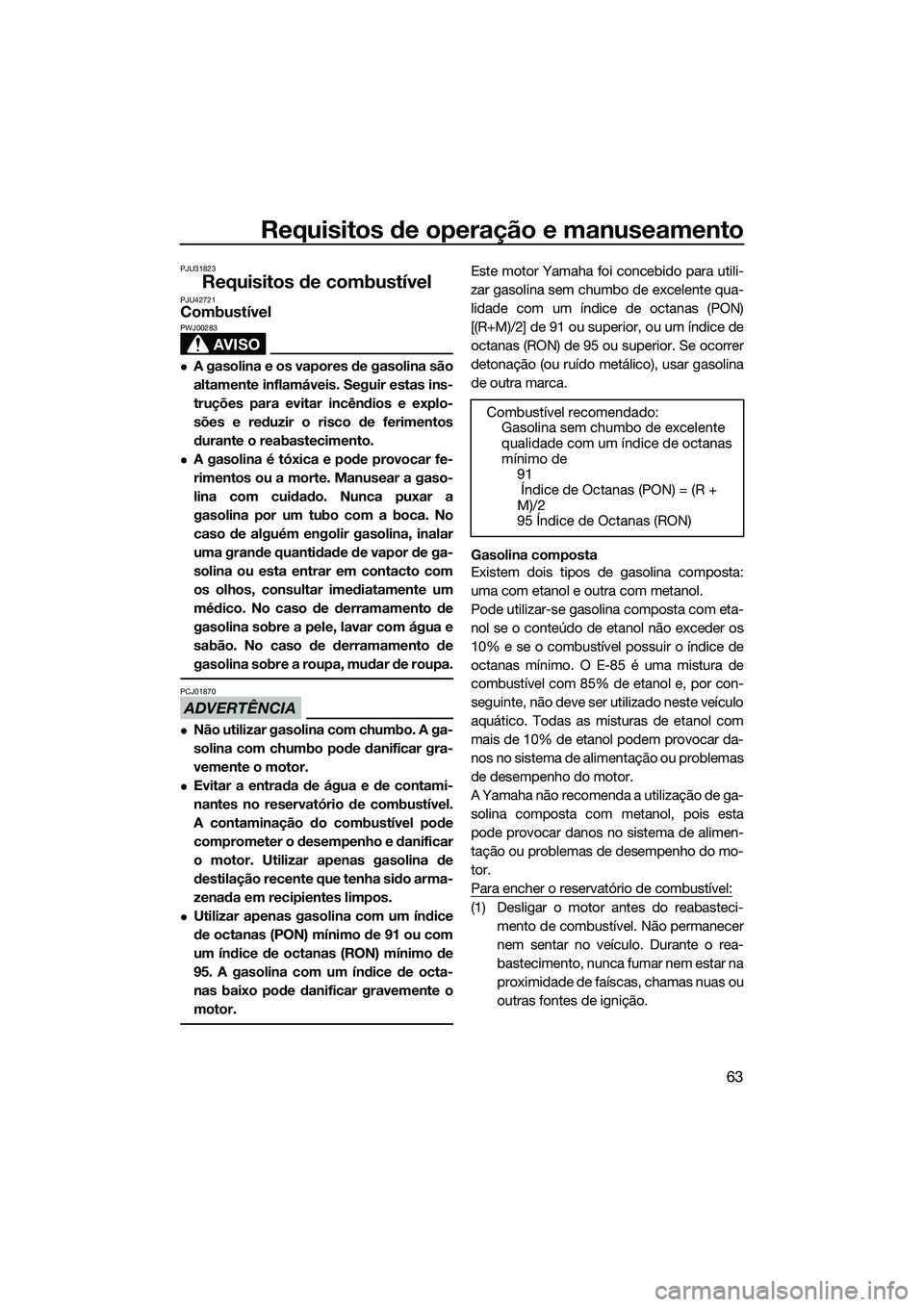

Requisitos de combustívelPJU42721Combustível
AVISO
PWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ01870
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Utilizar apenas gasolina com um índice
de octanas (PON) mínimo de 91 ou com
um índice de octanas (RON) mínimo de
95. A gasolina com um índice de octa-
nas baixo pode danificar gravemente o
motor.
Este motor Yamaha foi concebido para utili-
zar gasolina sem chumbo de excelente qua-
lidade com um índice de octanas (PON)
[(R+M)/2] de 91 ou superior, ou um índice de
octanas (RON) de 95 ou superior. Se ocorrer
detonação (ou ruído metálico), usar gasolina
de outra marca.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
Combustível recomendado:
Gasolina sem chumbo de excelente
qualidade com um índice de octanas
mínimo de 91
Índice de Octanas (PON) = (R +
M)/2
95 Índice de Octanas (RON)
UF3J70P0.book Page 63 Wednesd ay, October 9, 2013 8:42 AM

Requisitos de operação e manuseamento
64
(2) Colocar o veículo numa área bem venti-lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 53.)
(4) Puxar o trinco do capot para trás e levan- tar a parte posterior do capot.
(5) Desapertar o tampão do combustível e removê-lo.
(6) Adicionar lentamente combustível ao re- servatório de combustível. (7) Interromper o enchimento quando o ní-
vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o
reservatório de combustível exposto à
luz solar directa.
(8) Limpar imediatamente qualquer com- bustível derramado com um pano seco.
1Trinco do capot
1 Tampão do combustível
1
1
Capacidade do reservatório de com-
bustível:
70 L (18.5 US gal, 15.4 Imp.gal)
1 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1
