2014 YAMAHA FX SVHO Manual de utilização (in Portuguese)

Funcionamento dos instrumentos
49
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42281Aviso de verificação do motor
Em caso de anomalia de um sensor ou de um
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
cam e o avisador acústico soa intermitente-
mente.
Se a luz avisadora de verificação do motor for
activada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verifica-
ção do motor a um Concessionário Yamaha.
OBSERVAÇÃO:
Premir qualquer botão de funcionamento
para o centro de informações multifunções
para desligar o avisador acústico.
PJU42252Visor multifunções (FX Cruiser SVHO)
O visor multifunções apresenta as informa-
ções que se seguem.
As unidades de visualização do visor multi-
funções são seleccionadas de acordo com
as unidades de visualização do velocímetro
digital. (Para alterar as unidades de visualiza-
ção, ver os procedimentos de selecção do vi-
sor do velocímetro digital na página 45.)
Quando se selecciona “km/h” para as unida-
des de visualização do velocímetro digital, osvalores são apresentados em quilómetros/li-
tros/graus Celsius.
Quando se selecciona “mph” para as unida-
des de visualização do velocímetro digital, os
valores são apresentados em
milhas/galões /graus Fahrenheit.
Para alterar o modo de visualização, premir o
botão “MODE/RESET” durante menos de 1
segundo. O modo de visualização muda pela
ordem que se segue.
Bússola
Este visor indica a direcção actual do veículo
através de 8 pontos principais.
OBSERVAÇÃO:
A direcção actual do veículo aquático pode
ser indicada em graus juntamente com os
pontos da bússola.
A precisão da bússola e da direcção varia
de acordo com as condições de funciona-
1
Multifunções, visor
1 Botão “MODE/RESET”
1
1
UF3J70P0.book Page 49 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento dos instrumentos
50
mento. Utilizar esta função apenas como
referência.
Para ver a direcção:
(1) Enquanto se prime o botão “START/STOP”, colocar o motor em fun-
cionamento.
(2) Libertar brevemente o botão “START/STOP” e, depois, premir o bo-
tão “START/STOP” novamente durante
2 segundos ou mais.
OBSERVAÇÃO:
Premir o botão “START/STOP” no espaço de
10 segundos depois de o centro de informa-
ções multifunções ser activado.
Velocidade média
Este visor indica a velocidade média em qui-
lómetros por hora “AV KMH” ou em milhas
por hora “AV MPH” desde o início da medi-
ção. Conta-quilómetros parcial
Este visor indica a distância percorrida em
quilómetros “KM” ou em milhas “MILES”
desde o início da medição.
Temporizador parcial
Este visor indica as horas de funcionamento
“TRIPTM” desde o início da medição.
Consumo de combustível por hora
Este visor indica o consumo de combustível
actual em litros por hora “L/HR” ou em ga-
lões por hora “G/HR”.
UF3J70P0.book Page 50 Wednesd
ay, October 9, 2013 8:42 AM

Funcionamento dos instrumentos
51
Consumo de combustível por quilóme-
tro/milha
Este visor indica o consumo de combustível
actual em litros por quilómetro “L/KM” ou em
galões por milha “G/MILE”.
OBSERVAÇÃO:
O consumo real de combustível varia muito
consoante as condições de funcionamento.
Utilizar esta função apenas como referência.
Temperatura da água
Este visor indica a temperatura ambiente da
água “L TEMP” (temperatura do lago).Temperatura do ar
Este visor indica a temperatura ambiente do
ar “E TEMP” (temperatura ambiente).
Modos de Velocidade média/Conta-quiló-
metros parcial/Temporizador parcial
A velocidade média, a distância percorrida e
a temporização são registadas quando o bo-
tão “START/STOP” é premido para iniciar as
medições, independentemente do visor ac-
tual.
OBSERVAÇÃO:
As medições só são efectuadas enquanto o
motor estiver a funcionar.
As medições não são gravadas se o motor
for desligado. As medições são reiniciadas
automaticamente quando os visores se des-
ligam 25 segundos depois de o motor ser
desligado.
1
Botão “START/STOP”
2 Botão “MODE/RESET”
1
2
UF3J70P0.book Page 51 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento dos instrumentos
52
Para iniciar as medições:
Premir o botão “START/STOP” durante me-
nos de 1 segundo. O avisador acústico soa
uma vez e as medições começam.
Para parar as medições:
Premir o botão “START/STOP” durante me-
nos de 1 segundo enquanto as medições es-
tão a ser registadas. O avisador acústico soa
uma vez e as medições param.
Para reiniciar as medições:
Premir o botão “START/STOP” durante me-
nos de 1 segundo enquanto as medições es-
tão interrompidas. O avisador acústico soa
uma vez e as medições recomeçam.
Para reiniciar as medições:
Premir o botão “MODE/RESET” durante pelo
menos 2 segundos enquanto as medições
estão interrompidas. O avisador acústico soa
duas vezes e as medições são reiniciadas.
UF3J70P0.book Page 52 Wednesday, October 9, 2013 8:42 AM

Funcionamento do equipamento
53
PJU40334

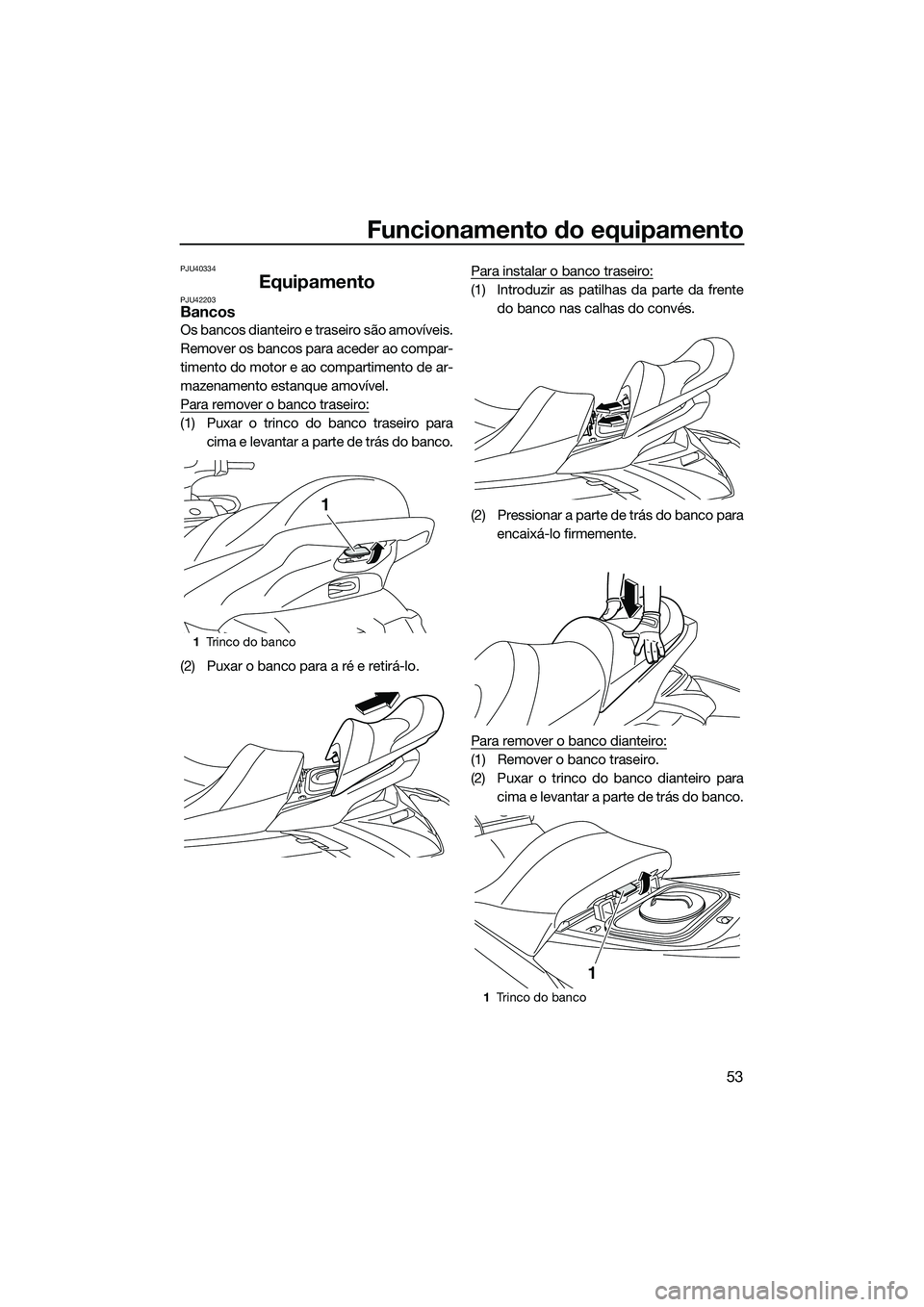

EquipamentoPJU42203Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque amovível.
Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro paracima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo. Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Tr i n c o d o b a n c o
1
UF3J70P0.book Page 53 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
54

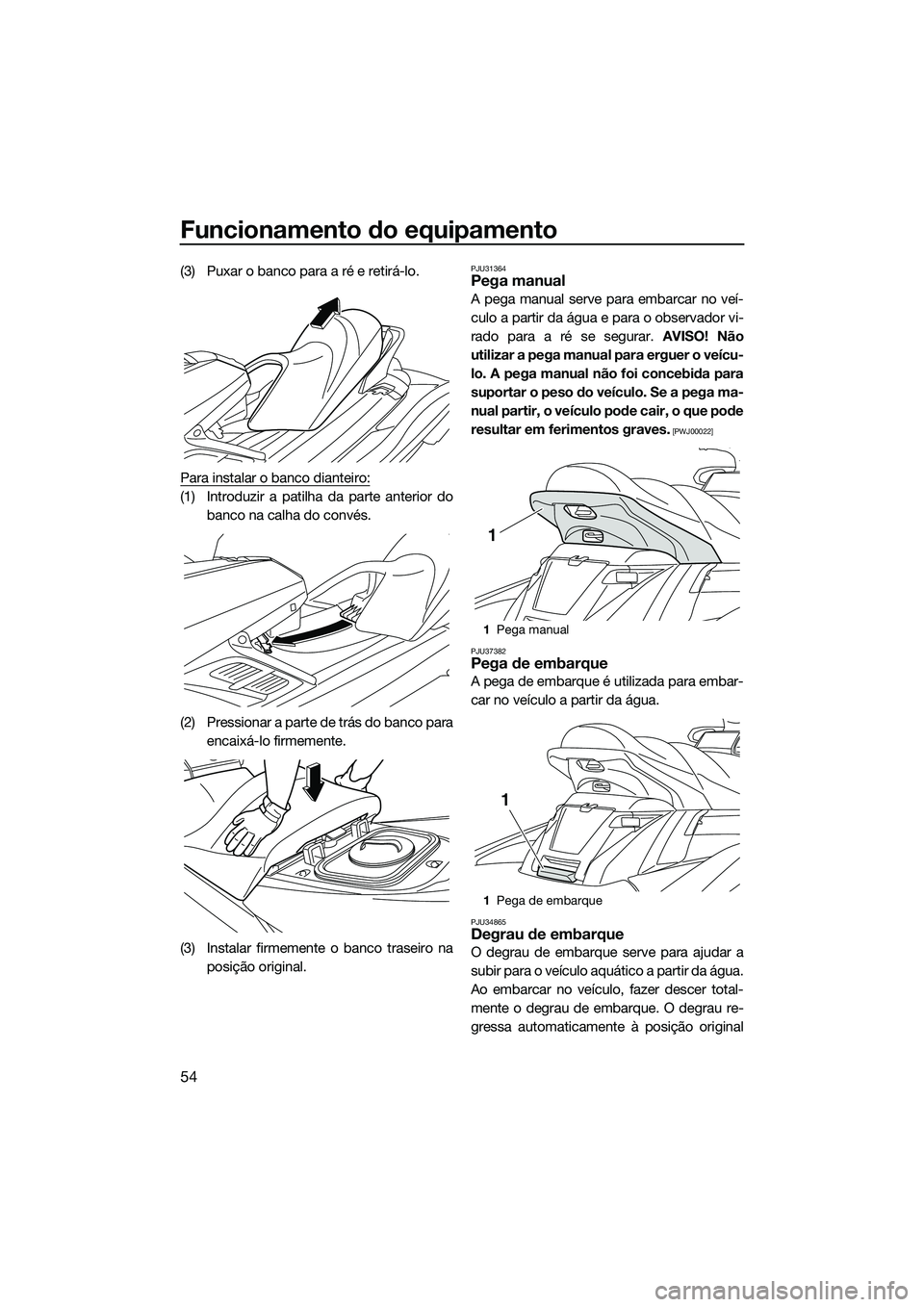

(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir a patilha da parte anterior do
banco na calha do convés.
(2) Pressionar a parte de trás do banco para encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na posição original.
PJU31364Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00022]
PJU37382
Pega de embarque
A pega de embarque é utilizada para embar-
car no veículo a partir da água.
PJU34865Degrau de embarque
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
1 Pega manual
1 Pega de embarque
1
1
UF3J70P0.book Page 54 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
55

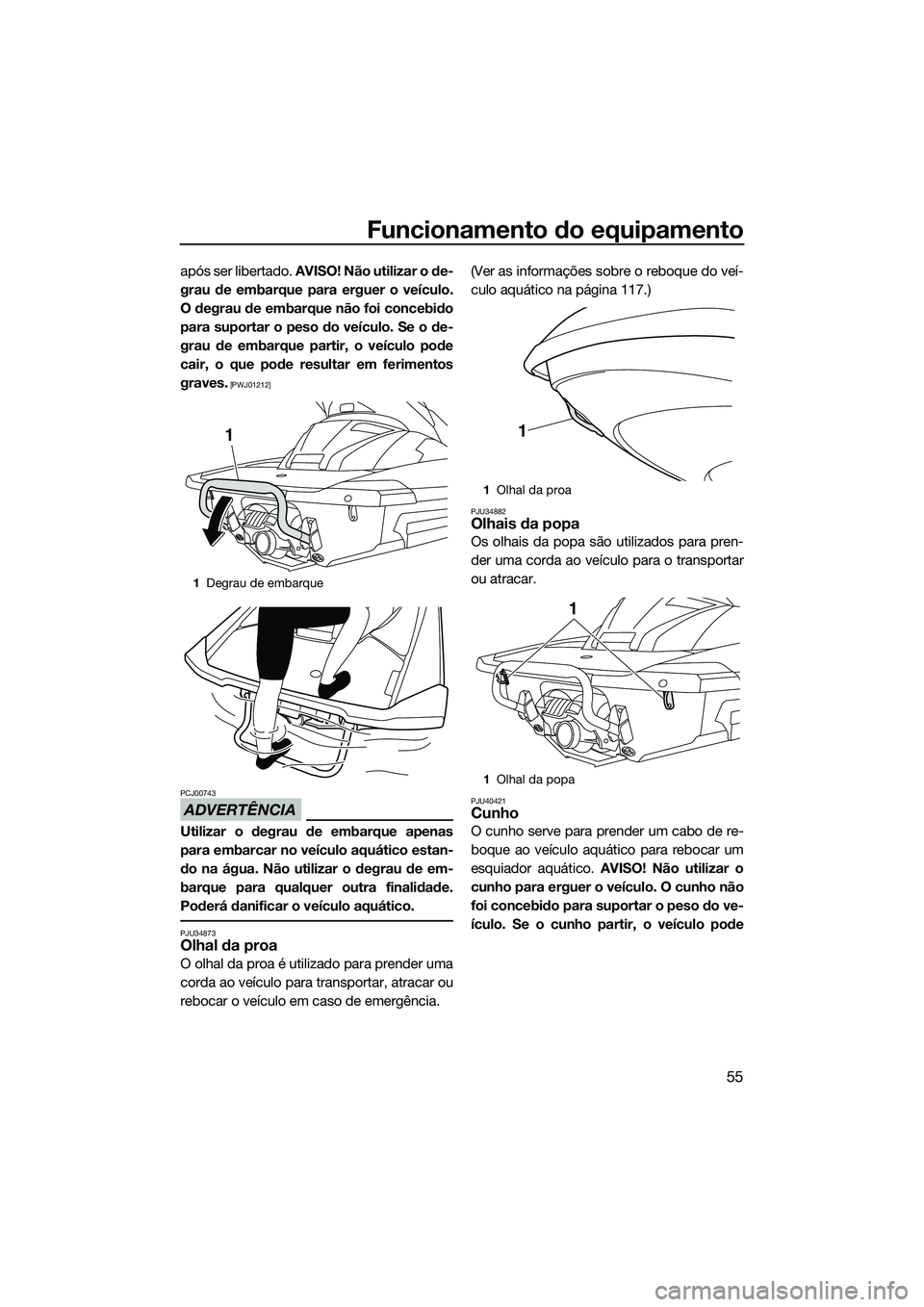

após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo.
O degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01212]
ADVERTÊNCIA
PCJ00743
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34873Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência. (Ver as informações sobre o reboque do veí-
culo aquático na página 117.)
PJU34882Olhais da popa
Os olhais da popa são utilizados para pren-
der uma corda ao veículo para o transportar
ou atracar.
PJU40421Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático. AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode
1
Degrau de embarque
1
1Olhal da proa
1 Olhal da popa
1
1
UF3J70P0.book Page 55 Wednesd ay, October 9, 2013 8:42 AM

Funcionamento do equipamento
56

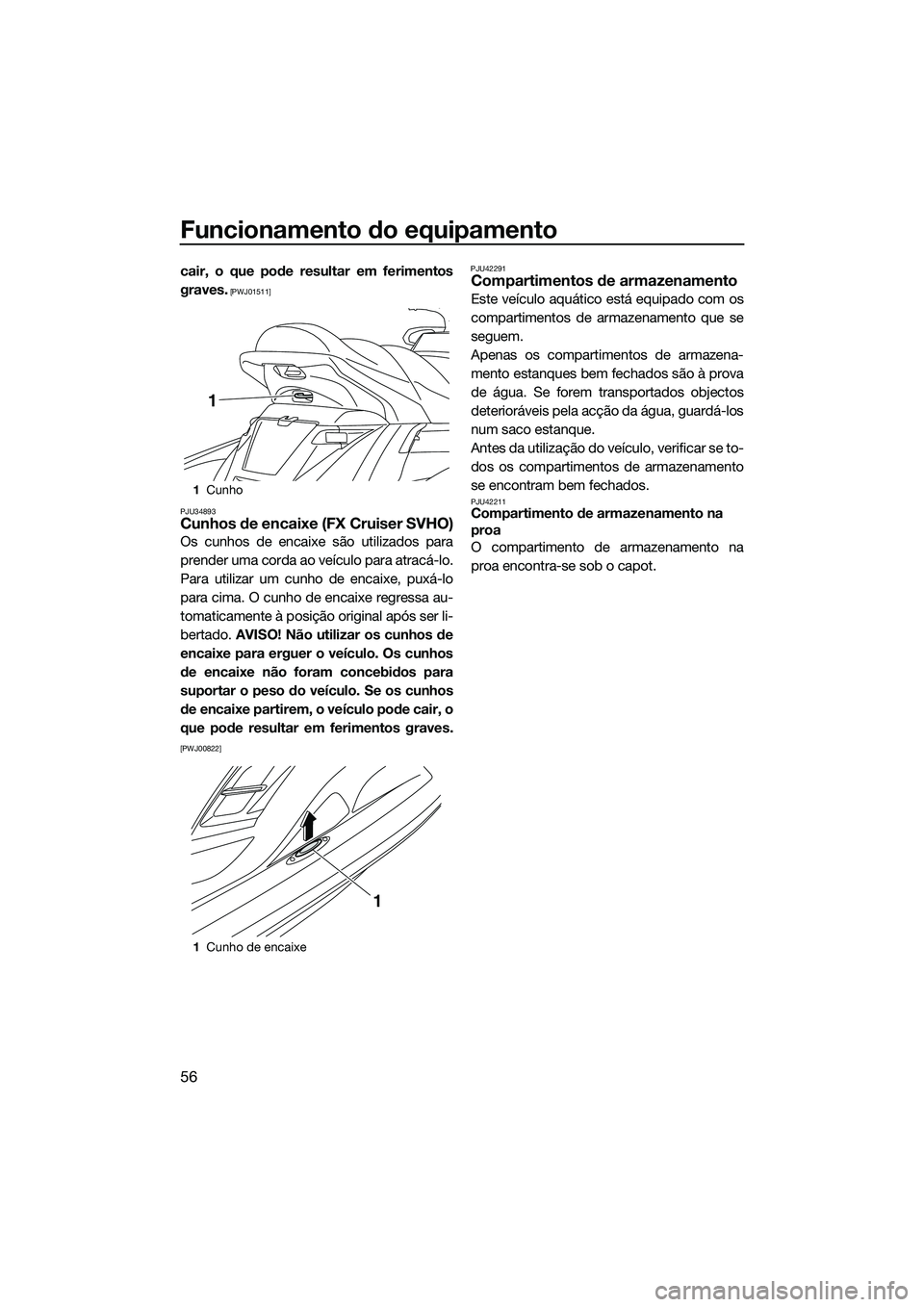

cair, o que pode resultar em ferimentos
graves.
[PWJ01511]
PJU34893
Cunhos de encaixe (FX Cruiser SVHO)
Os cunhos de encaixe são utilizados para
prender uma corda ao veículo para atracá-lo.
Para utilizar um cunho de encaixe, puxá-lo
para cima. O cunho de encaixe regressa au-
tomaticamente à posição original após ser li-
bertado. AVISO! Não utilizar os cunhos de
encaixe para erguer o veículo. Os cunhos
de encaixe não foram concebidos para
suportar o peso do veículo. Se os cunhos
de encaixe partirem, o veículo pode cair, o
que pode resultar em ferimentos graves.
[PWJ00822] PJU42291
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas os compartimentos de armazena-
mento estanques bem fechados são à prova
de água. Se forem transportados objectos
deterioráveis pela acção da água, guardá-los
num saco estanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU42211Compartimento de armazenamento na
proa
O compartimento de armazenamento na
proa encontra-se sob o capot.
1
Cunho
1 Cunho de encaixe
1
1
UF3J70P0.book Page 56 Wednesd ay, October 9, 2013 8:42 AM
