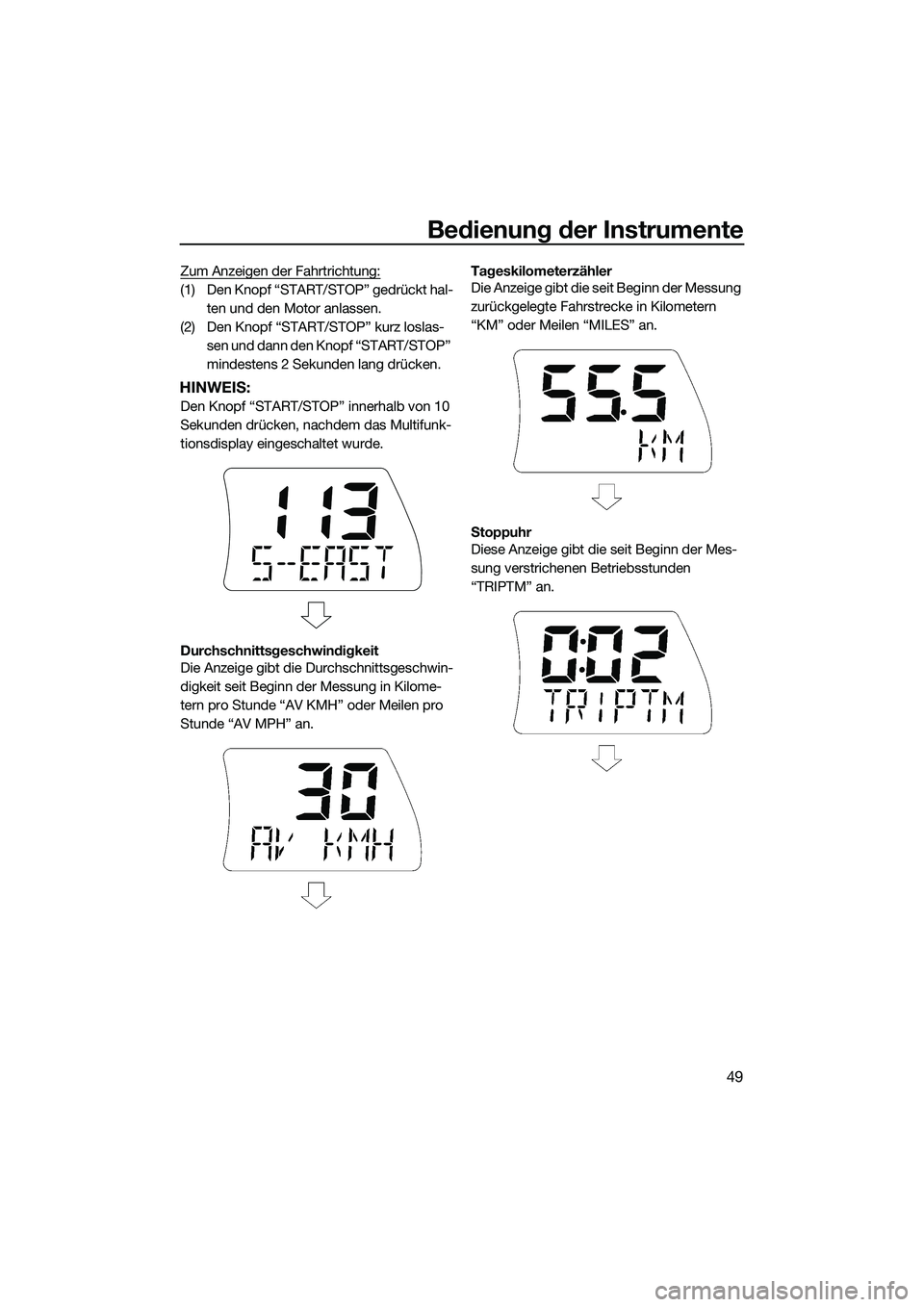

Page 57 of 128
Bedienung der Instrumente
49
Zum Anzeigen der Fahrtrichtung:
(1) Den Knopf “START/STOP” gedrückt hal-ten und den Motor anlassen.
(2) Den Knopf “START/STOP” kurz loslas- sen und dann den Knopf “START/STOP”
mindestens 2 Sekunden lang drücken.
HINWEIS:
Den Knopf “START/STOP” innerhalb von 10
Sekunden drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde.
Durchschnittsgeschwindigkeit
Die Anzeige gibt die Durchschnittsgeschwin-
digkeit seit Beginn der Messung in Kilome-
tern pro Stunde “AV KMH” oder Meilen pro
Stunde “AV MPH” an. Tageskilometerzähler
Die Anzeige gibt die seit Beginn der Messung
zurückgelegte Fahrstrecke in Kilometern
“KM” oder Meilen “MILES” an.
Stoppuhr
Diese Anzeige gibt die seit Beginn der Mes-
sung verstrichenen Betriebsstunden
“TRIPTM” an.
UF3J70G0.book Page 49 Thursday, October 10, 2013 11:02 AM

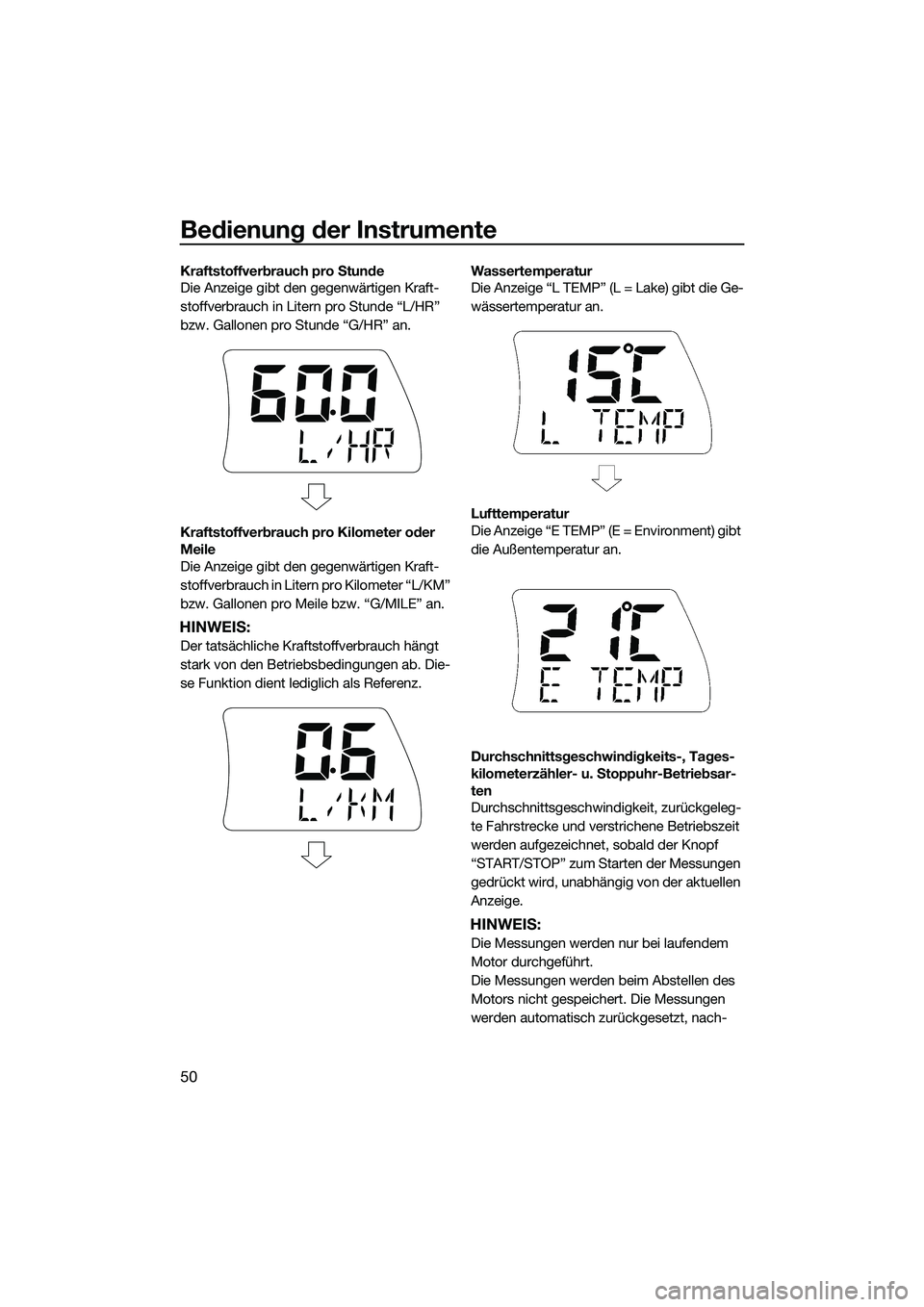

Page 58 of 128

Bedienung der Instrumente
50
Kraftstoffverbrauch pro Stunde
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Stunde “L/HR”
bzw. Gallonen pro Stunde “G/HR” an.
Kraftstoffverbrauch pro Kilometer oder
Meile
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Kilometer “L/KM”
bzw. Gallonen pro Meile bzw. “G/MILE” an.
HINWEIS:
Der tatsächliche Kraftstoffverbrauch hängt
stark von den Betriebsbedingungen ab. Die-
se Funktion dient lediglich als Referenz.Wassertemperatur
Die Anzeige “L TEMP” (L = Lake) gibt die Ge-
wässertemperatur an.
Lufttemperatur
Die Anzeige “E TEMP” (E = Environment) gibt
die Außentemperatur an.
Durchschnittsgeschwindigkeits-, Tages-
kilometerzähler- u. Stoppuhr-Betriebsar-
ten
Durchschnittsgeschwindigkeit, zurückgeleg-
te Fahrstrecke und verstrichene Betriebszeit
werden aufgezeichnet, sobald der Knopf
“START/STOP” zum Starten der Messungen
gedrückt wird, unabhängig von der aktuellen
Anzeige.
HINWEIS:
Die Messungen werden nur bei laufendem
Motor durchgeführt.
Die Messungen werden beim Abstellen des
Motors nicht gespeichert. Die Messungen
werden automatisch zurückgesetzt, nach-
UF3J70G0.book Page 50 Thursday, October 10, 2013 11:02 AM
Page 59 of 128
Bedienung der Instrumente
51
dem die Anzeigen 25 Sekunden nach dem
Ausschalten des Motors ausgegangen sind.
Zum Starten der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunden lang drücken. Der Piepton ertönt ein-
mal, und die Messungen beginnen.
Zum Beenden der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunde lang drücken, während die Messun-
gen aufgezeichnet werden. Der Piepton er-
tönt einmal, und die Messungen enden.
Zum Neustarten der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunde lang drücken, während die Messun-
gen angehalten sind. Der Piepton ertönt ein-
mal, und die Messungen werden neu
gestartet.
Zum Zurücksetzen der Messungen:
Den Knopf “MODE/RESET” mindestens 2
Sekunden lang drücken, während die Mes-
sungen angehalten sind. Der Piepton ertönt
zweimal, und die Messungen werden zurück-
gesetzt.
1“START/STOP”-Knopf
2 “MODE/RESET”-Knopf
1
2
UF3J70G0.book Page 51 Thursday, October 10, 2013 11:02 AM
Page 60 of 128
Bedienung der Ausrüstung
52
GJU40334
AusrüstungGJU42203Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum abnehmbaren wasserdich-
ten Ablagefach zu erhalten.
Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer- nen. Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü- cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1 Sitzbank-Entriegelungshebel
1
UF3J70G0.book Page 52 Thursday, October 10, 2013 11:02 AM

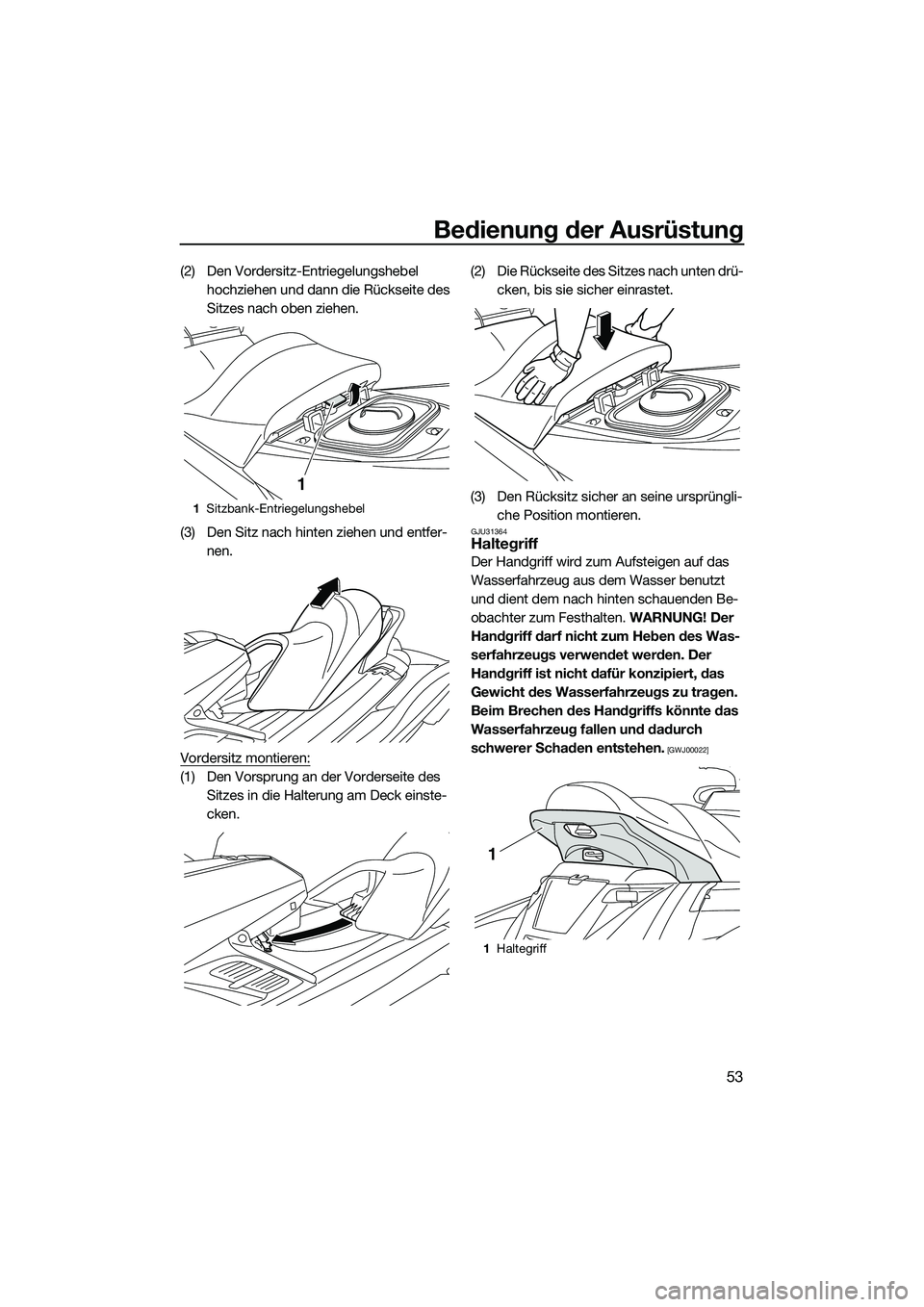

Page 61 of 128
Bedienung der Ausrüstung
53
(2) Den Vordersitz-Entriegelungshebel hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer- nen.
Vordersitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in die Halterung am Deck einste-
cken. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli- che Position montieren.
GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1 Sitzbank-Entriegelungshebel
1
1Haltegriff
1
UF3J70G0.book Page 53 Thursday, October 10, 2013 11:02 AM
Page 62 of 128

Bedienung der Ausrüstung
54
GJU37382Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34865Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
ACHTUNG
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34873Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Weitere Angaben
1
Aufstiegsgriff
1
1Aufstiegsstufe
1
UF3J70G0.book Page 54 Thursday, October 10, 2013 11:02 AM

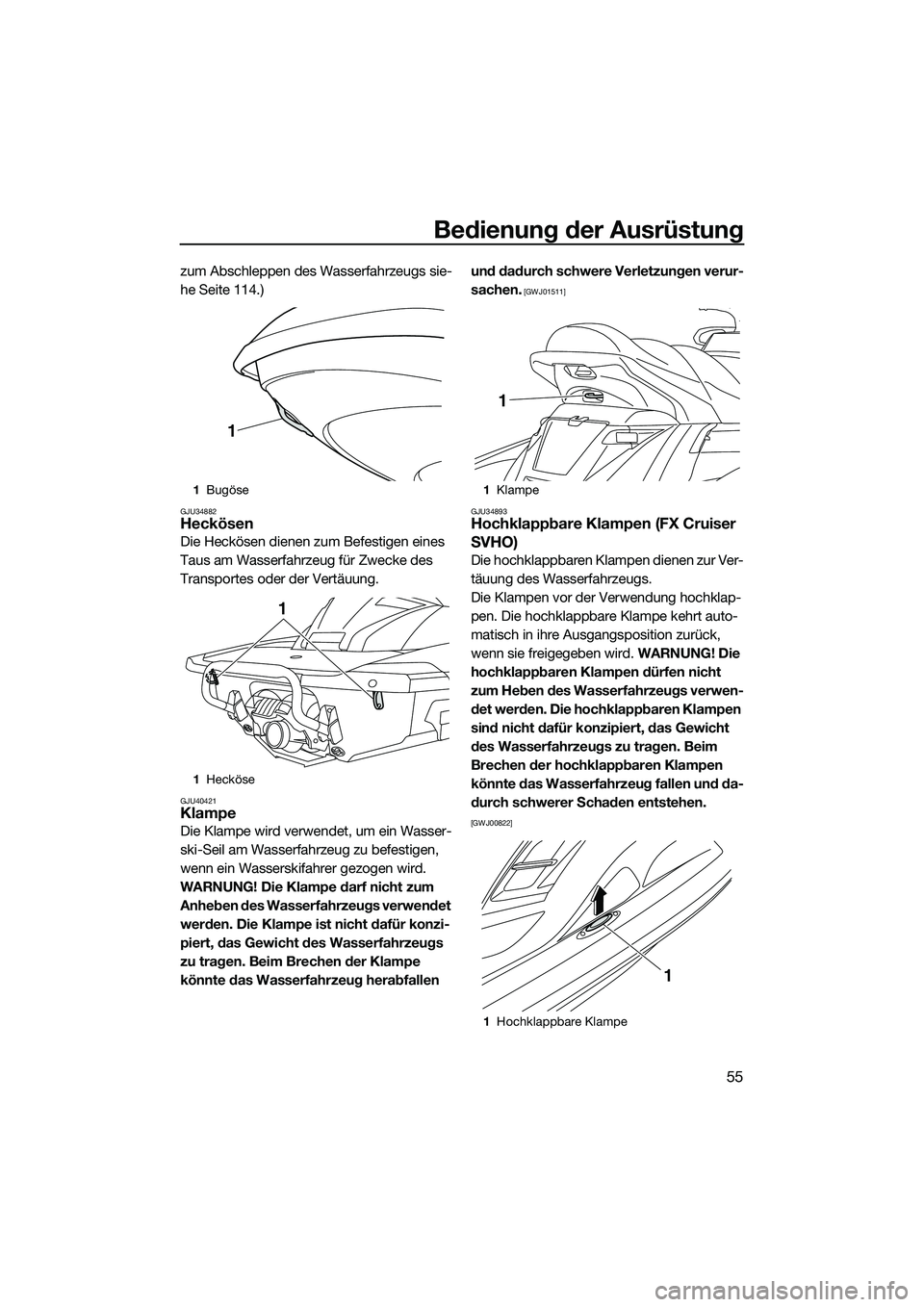

Page 63 of 128

Bedienung der Ausrüstung
55
zum Abschleppen des Wasserfahrzeugs sie-
he Seite 114.)
GJU34882Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40421Klampe
Die Klampe wird verwendet, um ein Wasser-
ski-Seil am Wasserfahrzeug zu befestigen,
wenn ein Wasserskifahrer gezogen wird.
WARNUNG! Die Klampe darf nicht zum Anheben des Wasserfahrzeugs verwendet
werden. Die Klampe ist nicht dafür konzi-
piert, das Gewicht des Wasserfahrzeugs
zu tragen. Beim Brechen der Klampe
könnte das Wasserfahrzeug herabfallen und dadurch schwere Verletzungen verur-
sachen.
[GWJ01511]
GJU34893
Hochklappbare Klampen (FX Cruiser
SVHO)
Die hochklappbaren Klampen dienen zur Ver-
täuung des Wasserfahrzeugs.
Die Klampen vor der Verwendung hochklap-
pen. Die hochklappbare Klampe kehrt auto-
matisch in ihre Ausgangsposition zurück,
wenn sie freigegeben wird. WARNUNG! Die
hochklappbaren Klampen dürfen nicht
zum Heben des Wasserfahrzeugs verwen-
det werden. Die hochklappbaren Klampen
sind nicht dafür konzipiert, das Gewicht
des Wasserfahrzeugs zu tragen. Beim
Brechen der hochklappbaren Klampen
könnte das Wasserfahrzeug fallen und da-
durch schwerer Schaden entstehen.
[GWJ00822]
1 Bugöse
1 Hecköse
1
1
1Klampe
1 Hochklappbare Klampe
1
1
UF3J70G0.book Page 55 Thursday, October 10, 2013 11:02 AM

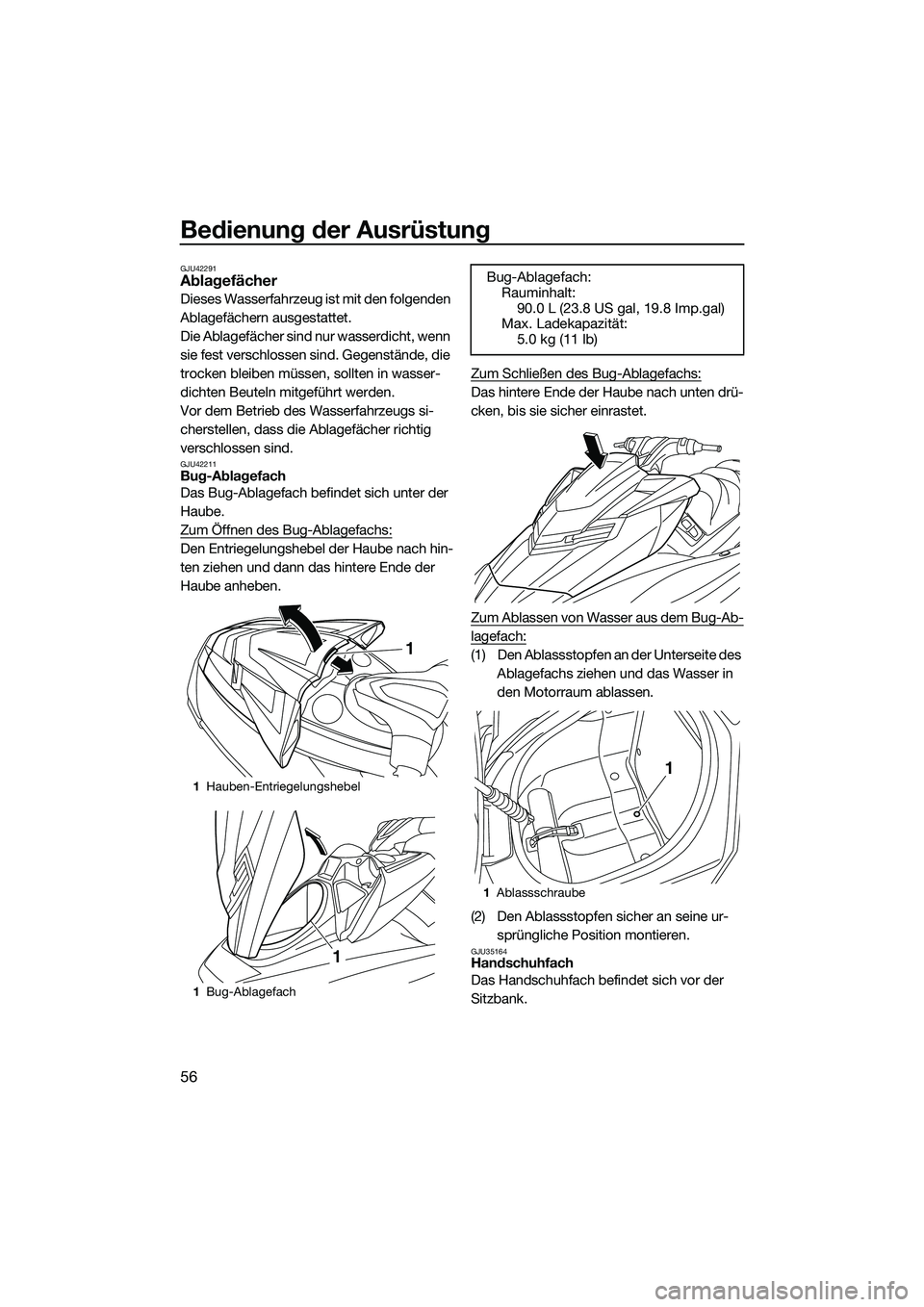

Page 64 of 128

Bedienung der Ausrüstung
56
GJU42291Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nur wasserdicht, wenn
sie fest verschlossen sind. Gegenstände, die
trocken bleiben müssen, sollten in wasser-
dichten Beuteln mitgeführt werden.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.
GJU42211Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube nach hin-
ten ziehen und dann das hintere Ende der
Haube anheben.Zum Schließen des Bug-Ablagefachs:
Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur- sprüngliche Position montieren.
GJU35164Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
1
1
Bug-Ablagefach:
Rauminhalt:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Max. Ladekapazität: 5.0 kg (11 lb)
1Ablassschraube
1
