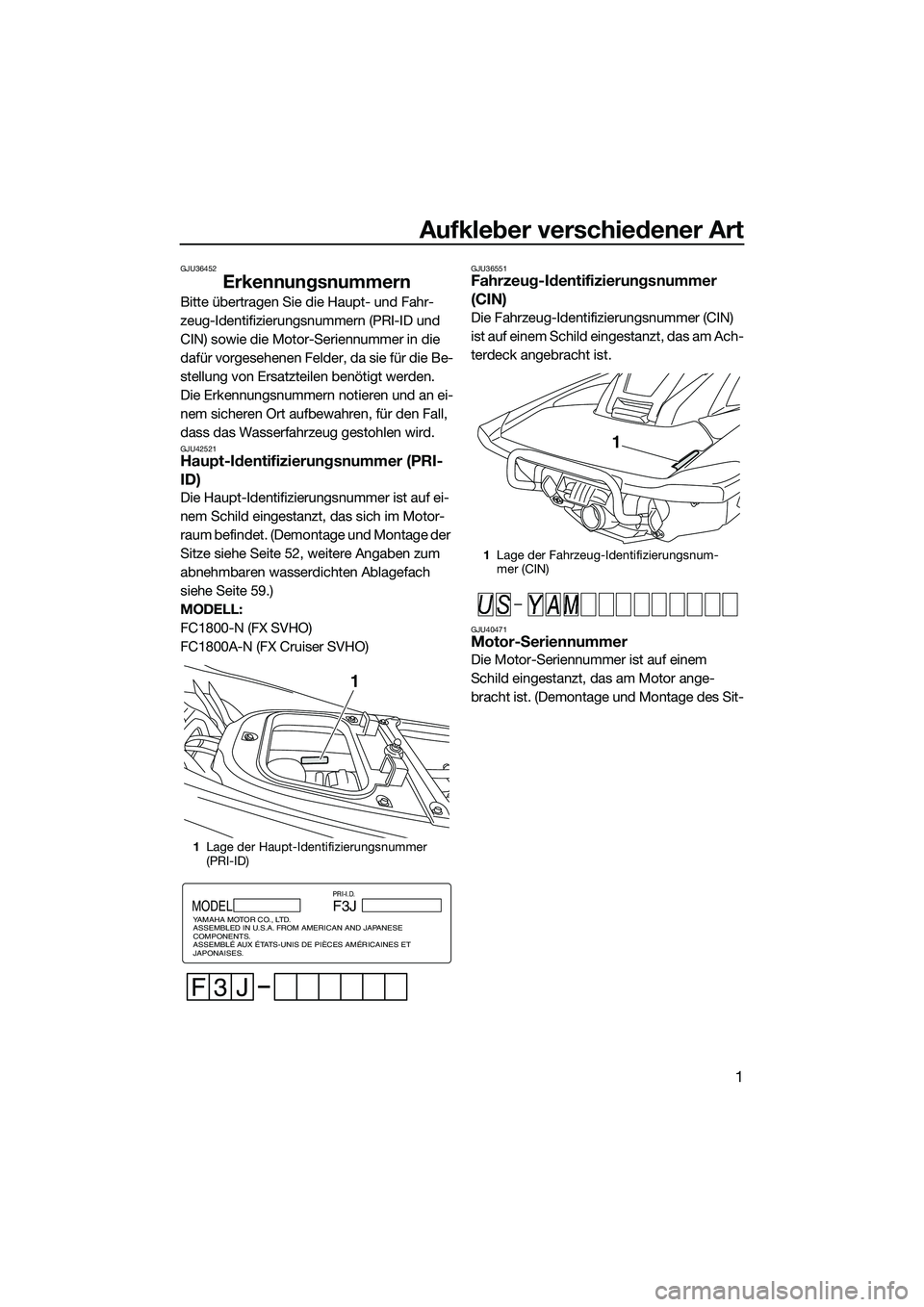

2014 YAMAHA FX SVHO Betriebsanleitungen (in German)

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU42521Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 52, weitere Angaben zum
abnehmbaren wasserdichten Ablagefach
siehe Seite 59.)
MODELL:
FC1800-N (FX SVHO)
FC1800A-N (FX Cruiser SVHO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU40471Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Demontage und Montage des Sit-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELF3J
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
3J
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
UF3J70G0.book Page 1 Thursday, October 10, 2013 11:02 AM

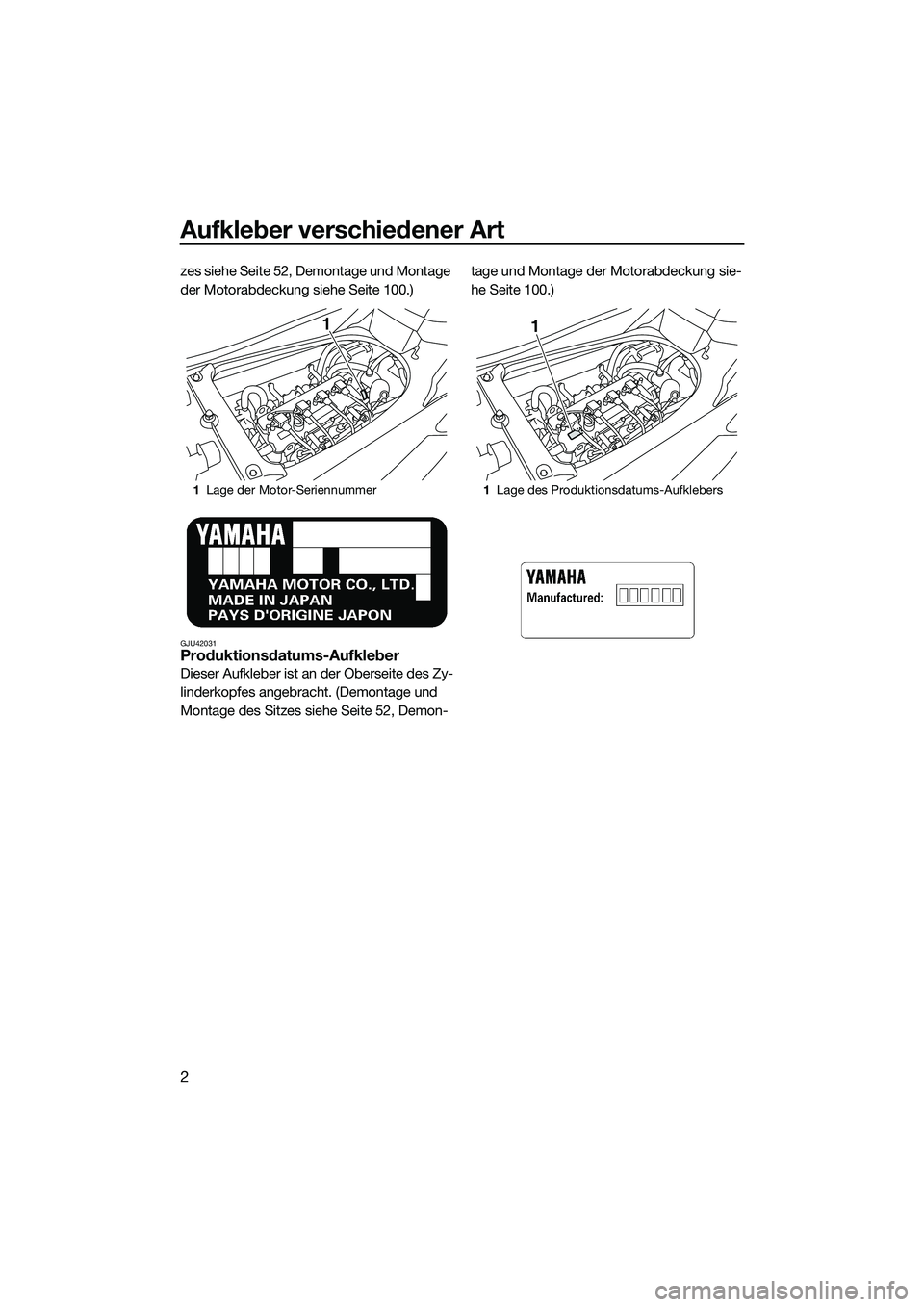

Aufkleber verschiedener Art
2
zes siehe Seite 52, Demontage und Montage
der Motorabdeckung siehe Seite 100.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 52, Demon-tage und Montage der Motorabdeckung sie-
he Seite 100.)
1
Lage der Motor-Seriennummer
1
1Lage des Produktionsdatums-Aufklebers
1
UF3J70G0.book Page 2 Thursday, October 10, 2013 11:02 AM

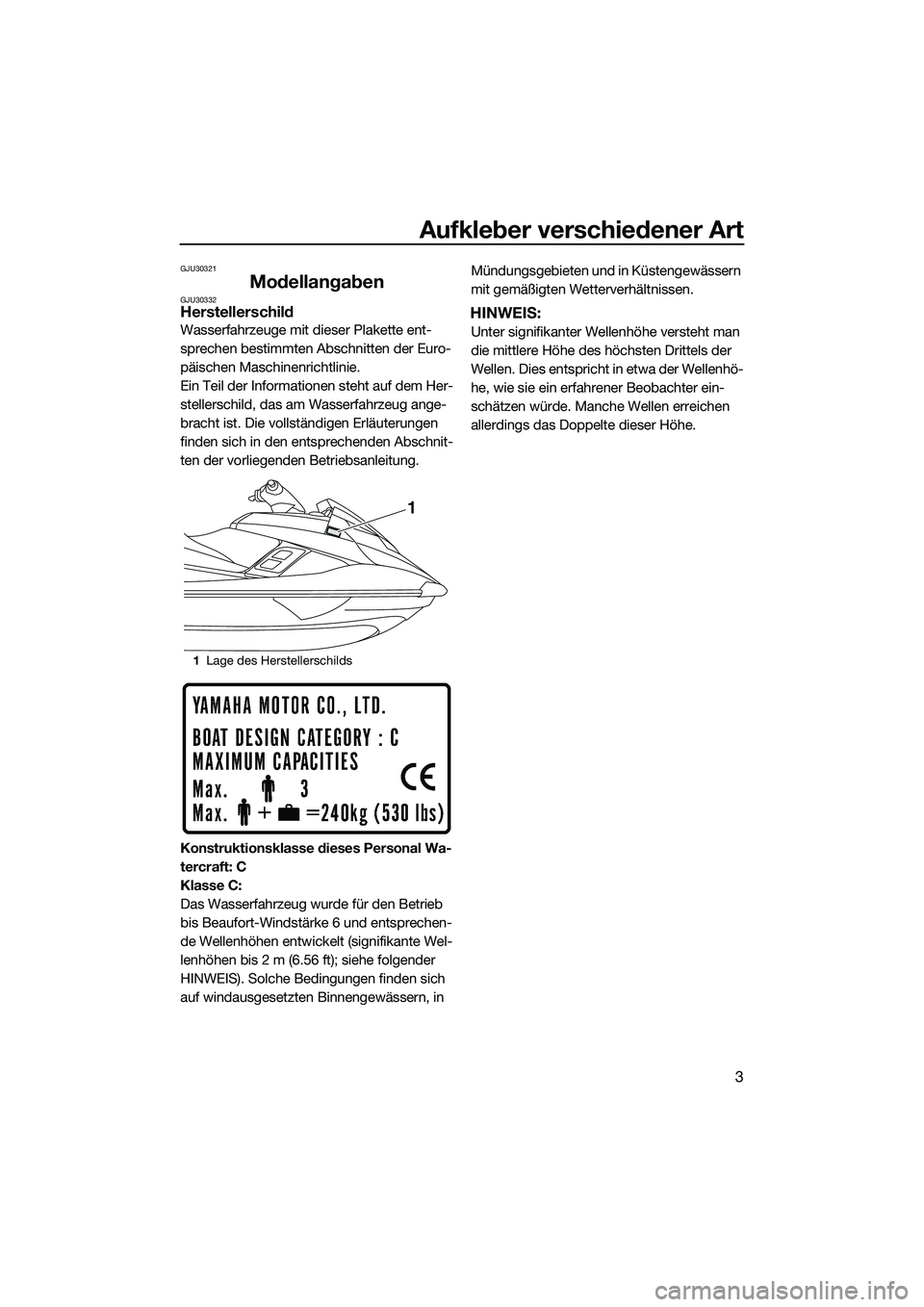

Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30332Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
UF3J70G0.book Page 3 Thursday, October 10, 2013 11:02 AM

Aufkleber verschiedener Art
4
GJU30453

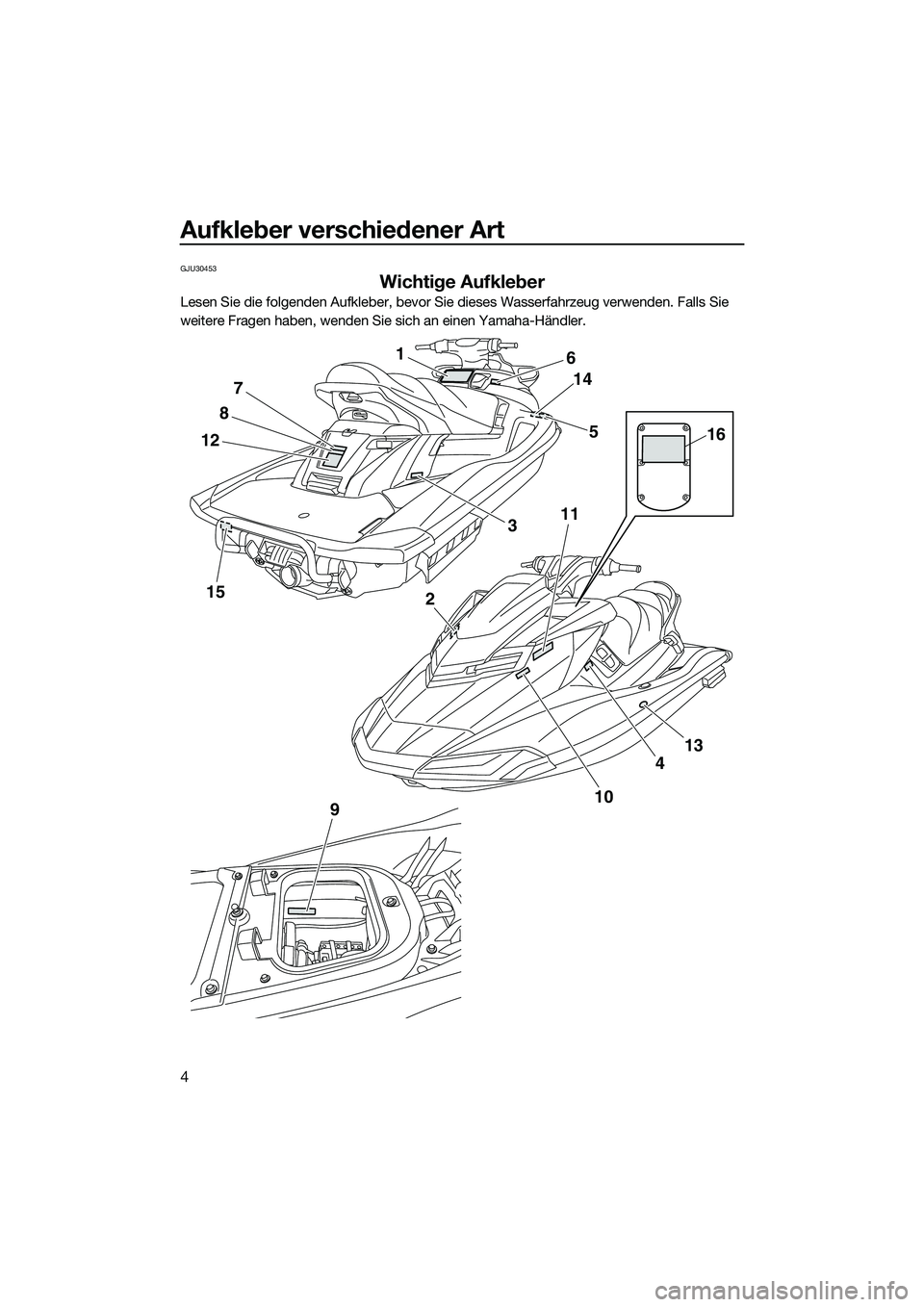

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
15
1
12
8
7
11
2
9
4
13
10
6
14
5
3
16
UF3J70G0.book Page 4 Thursday, October 10, 2013 11:02 AM

Aufkleber verschiedener Art
5

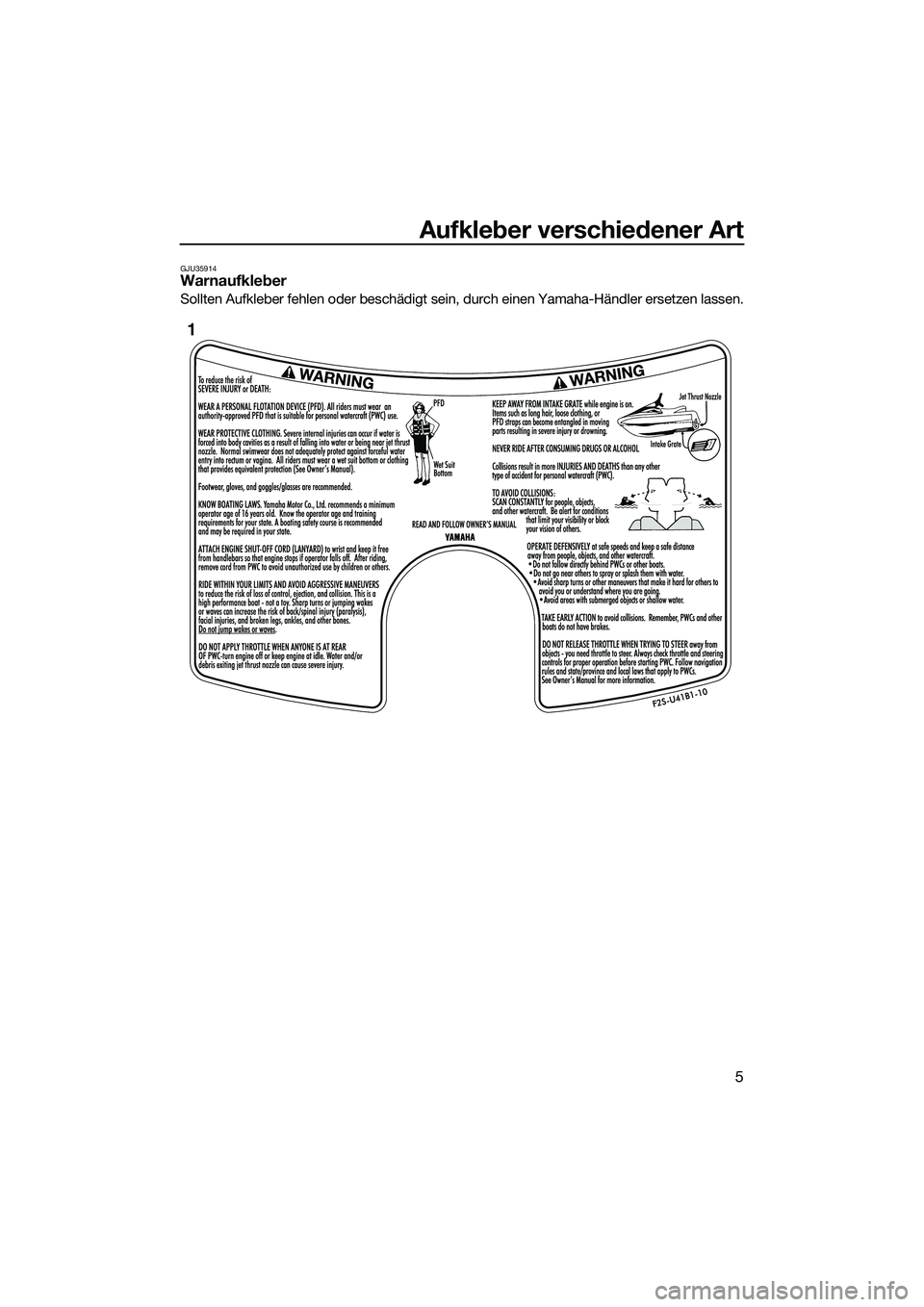

GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF3J70G0.book Page 5 Thursday, October 10, 2013 11:02 AM

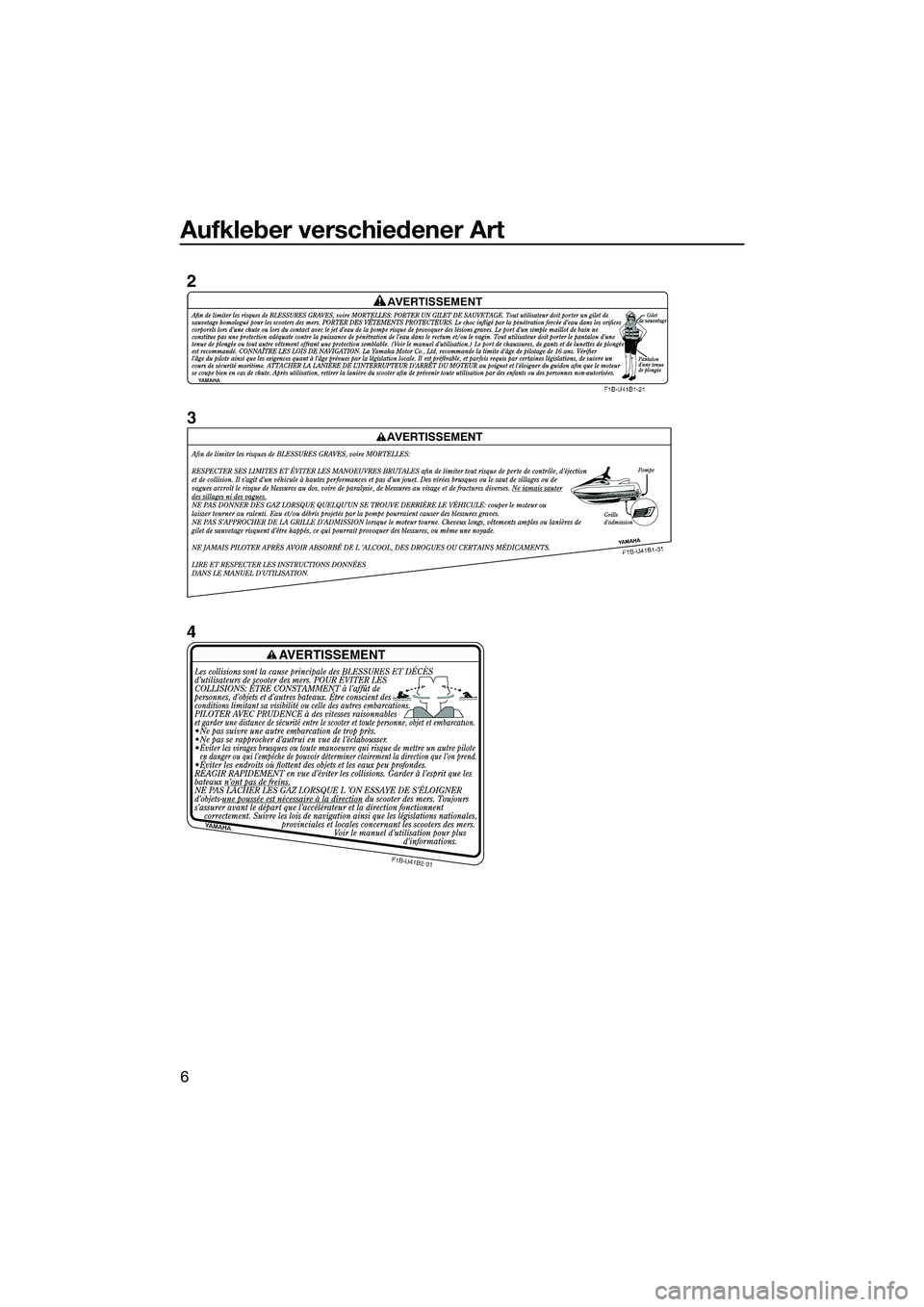

Aufkleber verschiedener Art
6
UF3J70G0.book Page 6 Thursday, October 10, 2013 11:02 AM

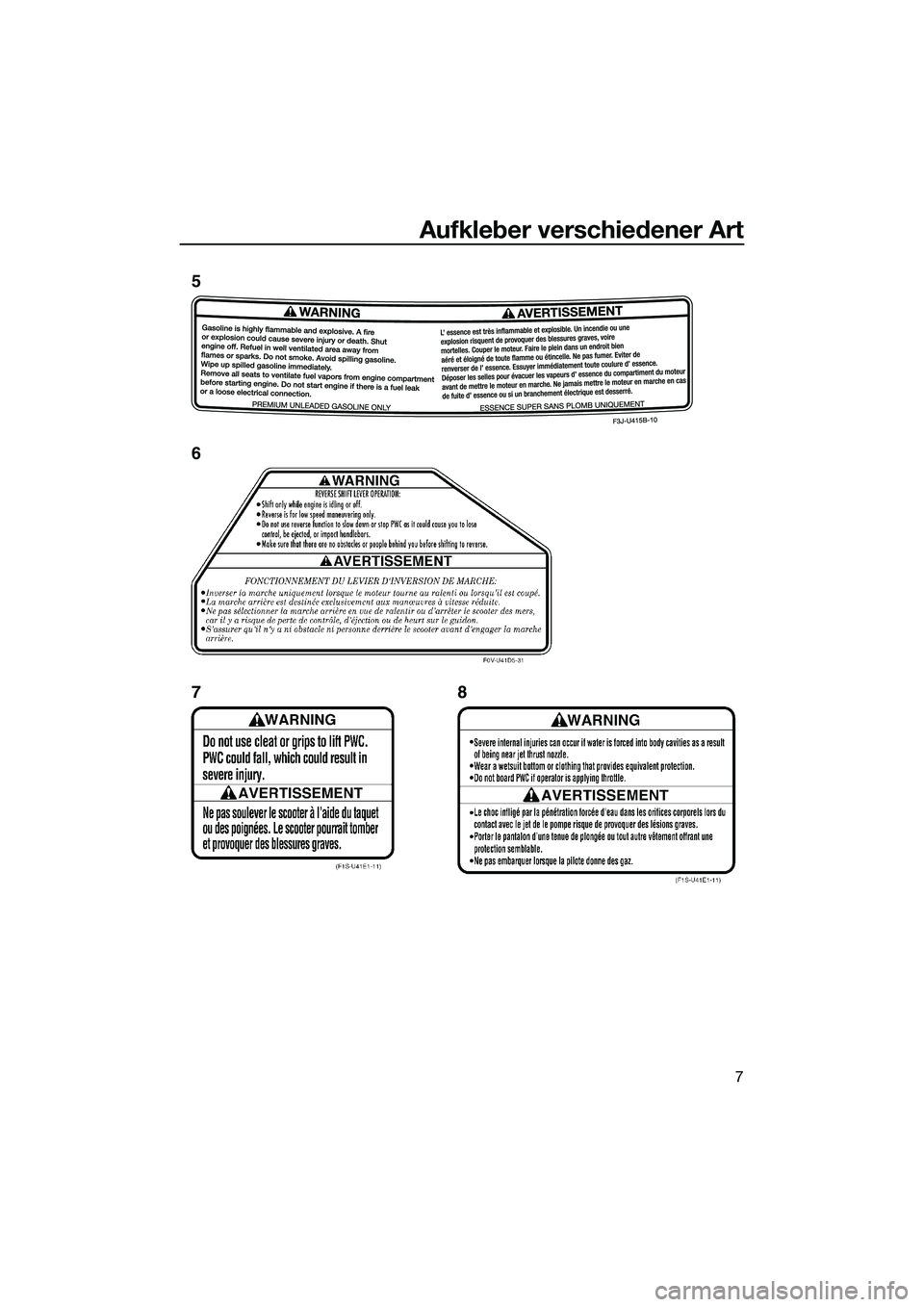

Aufkleber verschiedener Art
7
5
6
78
UF3J70G0.book Page 7 Thursday, October 10, 2013 11:02 AM

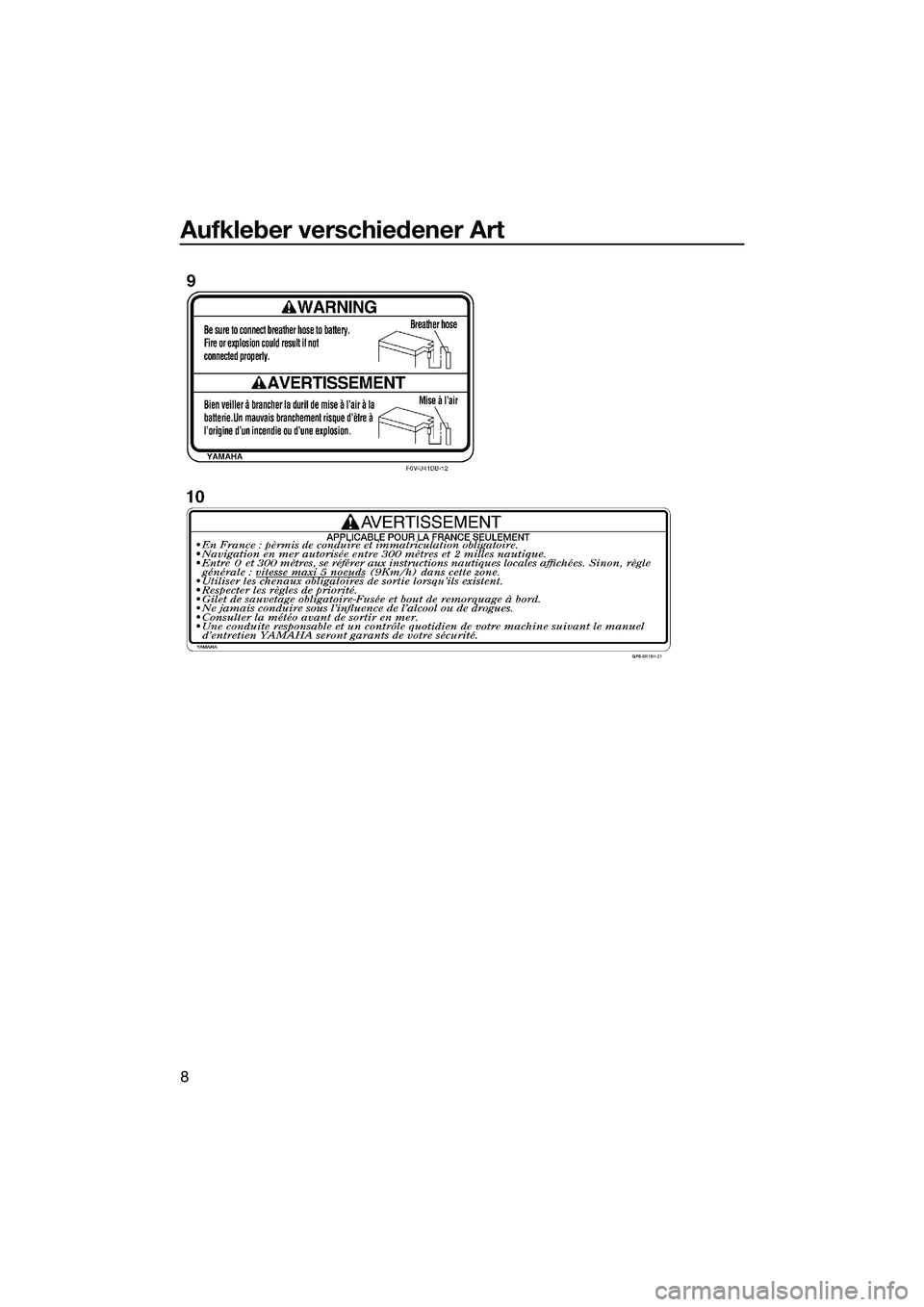

Aufkleber verschiedener Art
8
UF3J70G0.book Page 8 Thursday, October 10, 2013 11:02 AM
