2014 YAMAHA FX SVHO Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
41
spricht wie gewöhnlich auf die Betätigung
des Gashebels an.
HINWEIS:
Sobald der Tempomat eingeschaltet wurde,
kann die eingestellte Motordrehzahl mit dem
Aufwärts-Schalter erhöht und mit dem Ab-
wärts-Schalter verringert werden. Bei jeder
Schalterbetätigung ertönt der Piepton einmal kurz und die eingestellte Motordrehzahl wird
geändert. Die ursprüngliche Tempomatein-
stellung kann allerdings um höchstens fünf
Schritte auf- oder abwärts verstellt werden.
Tempomaten ausschalten:
Den Gashebel allmählich freigeben. Der Piep-
ton ertönt zweimal kurz und der digitale Ge-
schwindigkeitsmesser hört auf zu blinken,
wenn der Tempomat ausgeschaltet ist.
HINWEIS:
Der Tempomat kann ebenfalls durch Abstel-
len des Motors ausgeschaltet werden.
1
Aufwärts-Schalter
2 Abwärts-Schalter
3 “SET”-Schalter
1
2
3
UF3J70G0.book Page 41 Thursday, October 10, 2013 11:02 AM

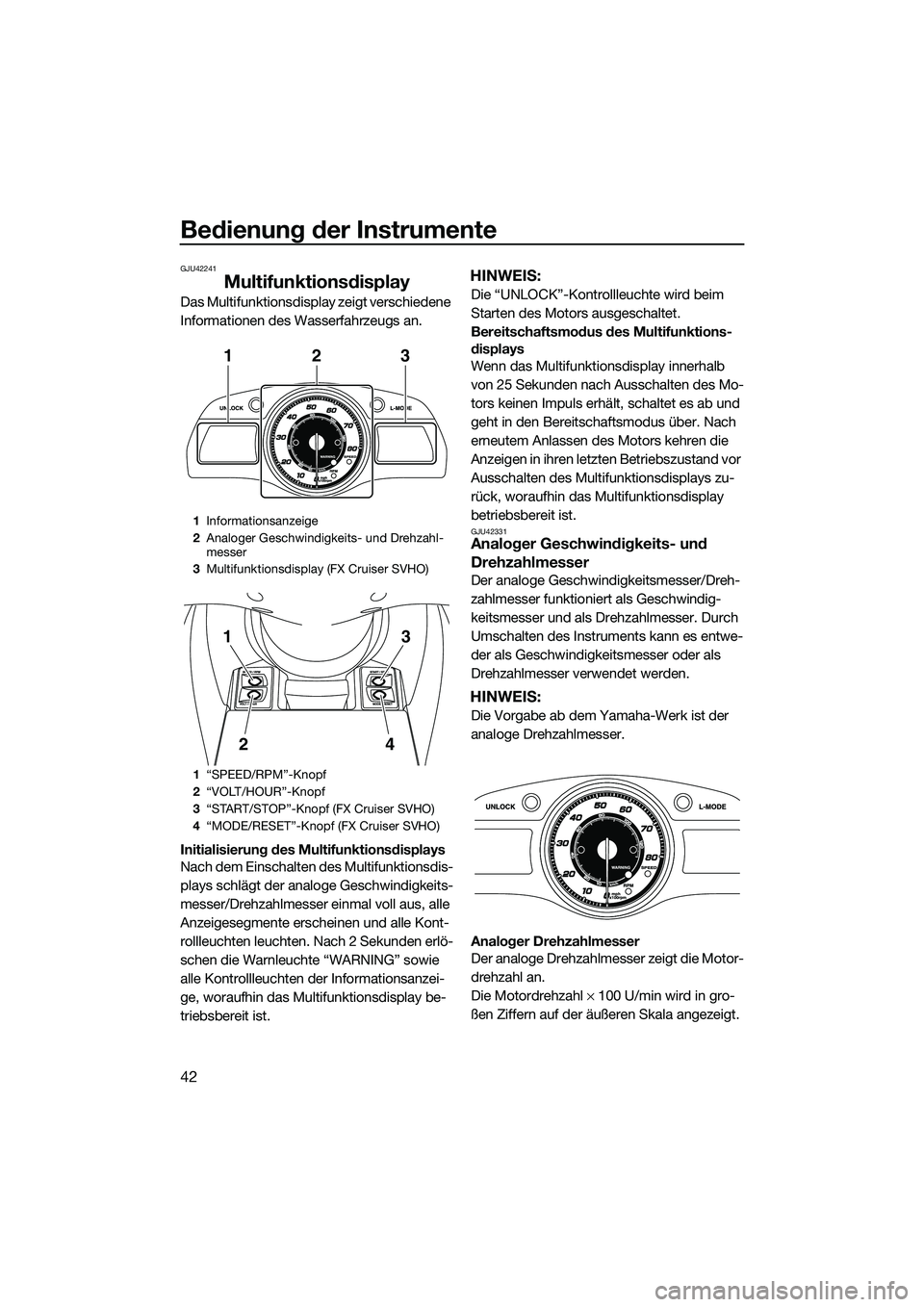

Bedienung der Instrumente
42
GJU42241
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Nach dem Einschalten des Multifunktionsdis-
plays schlägt der analoge Geschwindigkeits-
messer/Drehzahlmesser einmal voll aus, alle
Anzeigesegmente erscheinen und alle Kont-
rollleuchten leuchten. Nach 2 Sekunden erlö-
schen die Warnleuchte “WARNING” sowie
alle Kontrollleuchten der Informationsanzei-
ge, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU42331Analoger Geschwindigkeits- und
Drehzahlmesser
Der analoge Geschwindigkeitsmesser/Dreh-
zahlmesser funktioniert als Geschwindig-
keitsmesser und als Drehzahlmesser. Durch
Umschalten des Instruments kann es entwe-
der als Geschwindigkeitsmesser oder als
Drehzahlmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
analoge Drehzahlmesser.
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Motor-
drehzahl an.
Die Motordrehzahl × 100 U/min wird in gro-
ßen Ziffern auf der äußeren Skala angezeigt.
1 Informationsanzeige
2 Analoger Geschwindigkeits- und Drehzahl-
messer
3 Multifunktionsdisplay (FX Cruiser SVHO)
1 “SPEED/RPM”-Knopf
2 “VOLT/HOUR”-Knopf
3 “START/STOP”-Knopf (FX Cruiser SVHO)
4 “MODE/RESET”-Knopf (FX Cruiser SVHO)
312
3
4
1
2
UF3J70G0.book Page 42 Thursday, October 10, 2013 11:02 AM

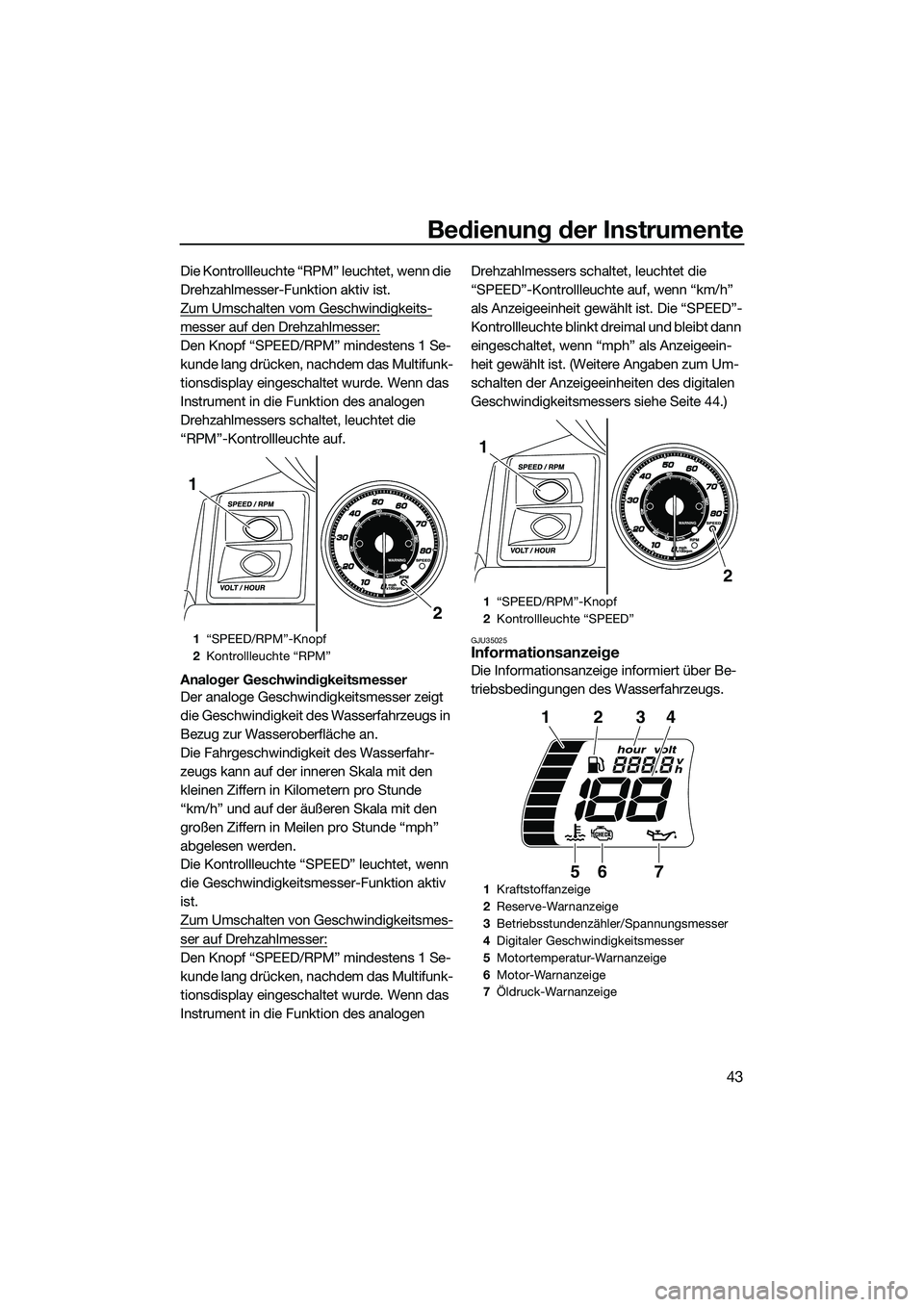

Bedienung der Instrumente
43
Die Kontrollleuchte “RPM” leuchtet, wenn die
Drehzahlmesser-Funktion aktiv ist.
Zum Umschalten vom Geschwindigkeits-
messer auf den Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“RPM”-Kontrollleuchte auf.
Analoger Geschwindigkeitsmesser
Der analoge Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der inneren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der äußeren Skala mit den
großen Ziffern in Meilen pro Stunde “mph”
abgelesen werden.
Die Kontrollleuchte “SPEED” leuchtet, wenn
die Geschwindigkeitsmesser-Funktion aktiv
ist.
Zum Umschalten von Geschwindigkeitsmes-
ser auf Drehzahlmesser:
Den Knopf “SPEED/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen Drehzahlmessers schaltet, leuchtet die
“SPEED”-Kontrollleuchte auf, wenn “km/h”
als Anzeigeeinheit gewählt ist. Die “SPEED”-
Kontrollleuchte blinkt dreimal und bleibt dann
eingeschaltet, wenn “mph” als Anzeigeein-
heit gewählt ist. (Weitere Angaben zum Um-
schalten der Anzeigeeinheiten des digitalen
Geschwindigkeitsmessers siehe Seite 44.)
GJU35025Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
1
“SPEED/RPM”-Knopf
2 Kontrollleuchte “RPM”
2
1
1“SPEED/RPM”-Knopf
2 Kontrollleuchte “SPEED”
1 Kraftstoffanzeige
2 Reserve-Warnanzeige
3 Betriebsstundenzähler/Spannungsmesser
4 Digitaler Geschwindigkeitsmesser
5 Motortemperatur-Warnanzeige
6 Motor-Warnanzeige
7 Öldruck-Warnanzeige
2
1
123
567
4
UF3J70G0.book Page 43 Thursday, October 10, 2013 11:02 AM

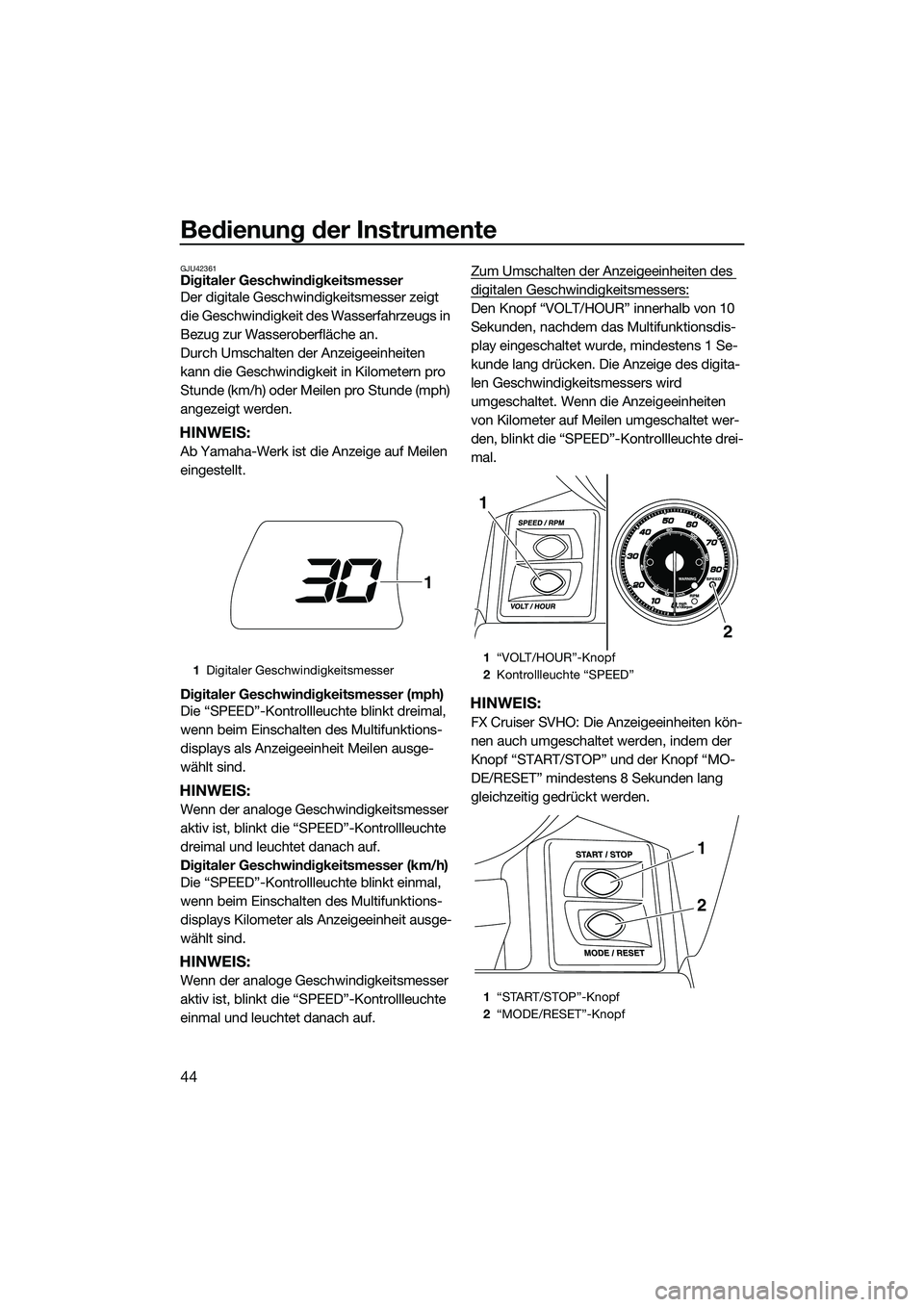

Bedienung der Instrumente
44
GJU42361Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde (km/h) oder Meilen pro Stunde (mph)
angezeigt werden.
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Meilen
eingestellt.
Digitaler Geschwindigkeitsmesser (mph)
Die “SPEED”-Kontrollleuchte blinkt dreimal,
wenn beim Einschalten des Multifunktions-
displays als Anzeigeeinheit Meilen ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
dreimal und leuchtet danach auf.
Digitaler Geschwindigkeitsmesser (km/h)
Die “SPEED”-Kontrollleuchte blinkt einmal,
wenn beim Einschalten des Multifunktions-
displays Kilometer als Anzeigeeinheit ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
einmal und leuchtet danach auf.Zum Umschalten der Anzeigeeinheiten des
digitalen Geschwindigkeitsmessers:
Den Knopf “VOLT/HOUR” innerhalb von 10
Sekunden, nachdem das Multifunktionsdis-
play eingeschaltet wurde, mindestens 1 Se-
kunde lang drücken. Die Anzeige des digita-
len Geschwindigkeitsmessers wird
umgeschaltet. Wenn die Anzeigeeinheiten
von Kilometer auf Meilen umgeschaltet wer-
den, blinkt die “SPEED”-Kontrollleuchte drei-
mal.
HINWEIS:
FX Cruiser SVHO: Die Anzeigeeinheiten kön-
nen auch umgeschaltet werden, indem der
Knopf “START/STOP” und der Knopf “MO-
DE/RESET” mindestens 8 Sekunden lang
gleichzeitig gedrückt werden.
1
Digitaler Geschwindigkeitsmesser
1
1“VOLT/HOUR”-Knopf
2 Kontrollleuchte “SPEED”
1 “START/STOP”-Knopf
2 “MODE/RESET”-Knopf
2
1
1
2
UF3J70G0.book Page 44 Thursday, October 10, 2013 11:02 AM

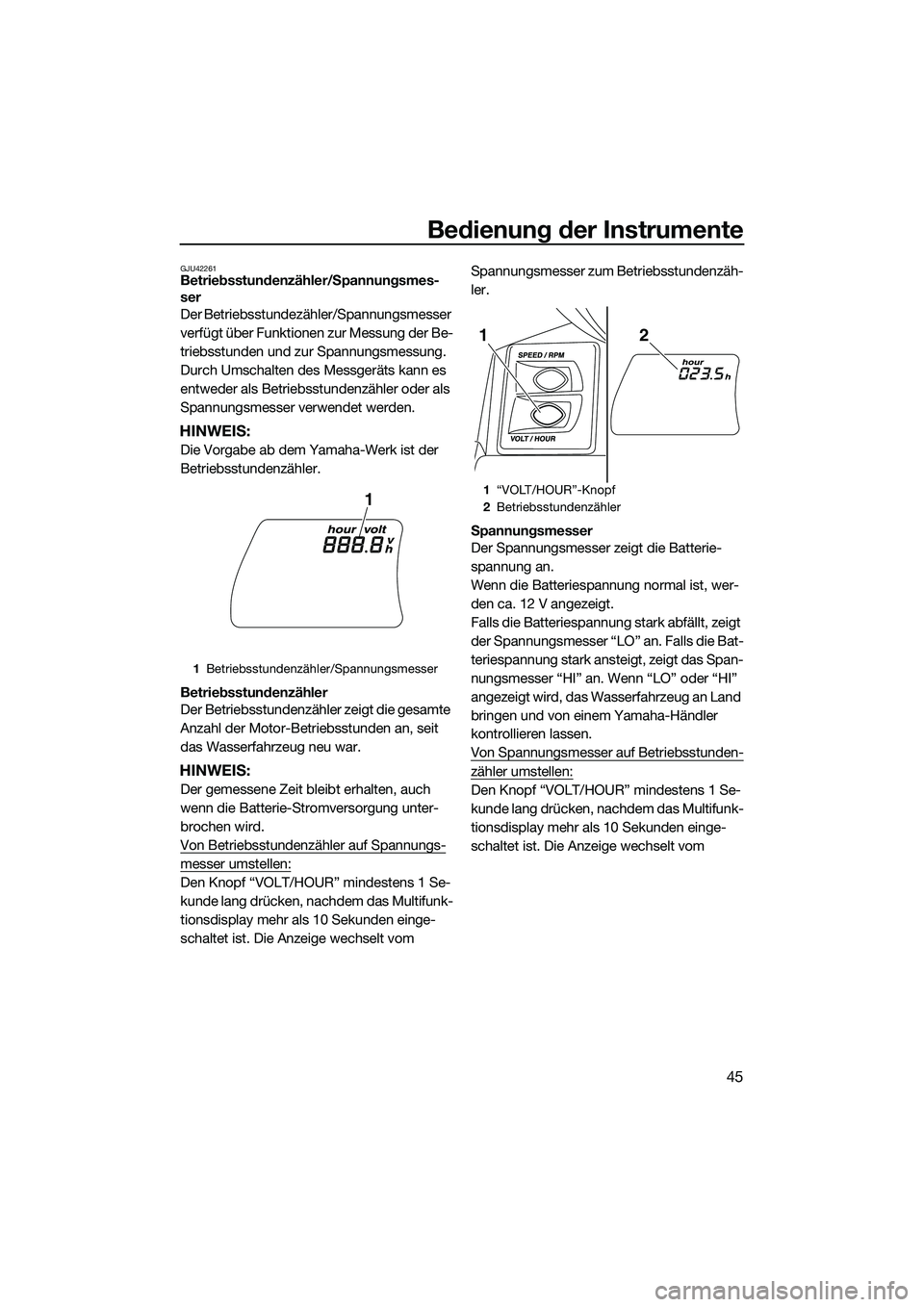

Bedienung der Instrumente
45
GJU42261Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom Spannungsmesser zum Betriebsstundenzäh-
ler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Knopf “VOLT/HOUR” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay mehr als 10 Sekunden einge-
schaltet ist. Die Anzeige wechselt vom
1
Betriebsstundenzähl er/Spannungsmesser
11“VOLT/HOUR”-Knopf
2 Betriebsstundenzähler
21
UF3J70G0.book Page 45 Thursday, October 10, 2013 11:02 AM

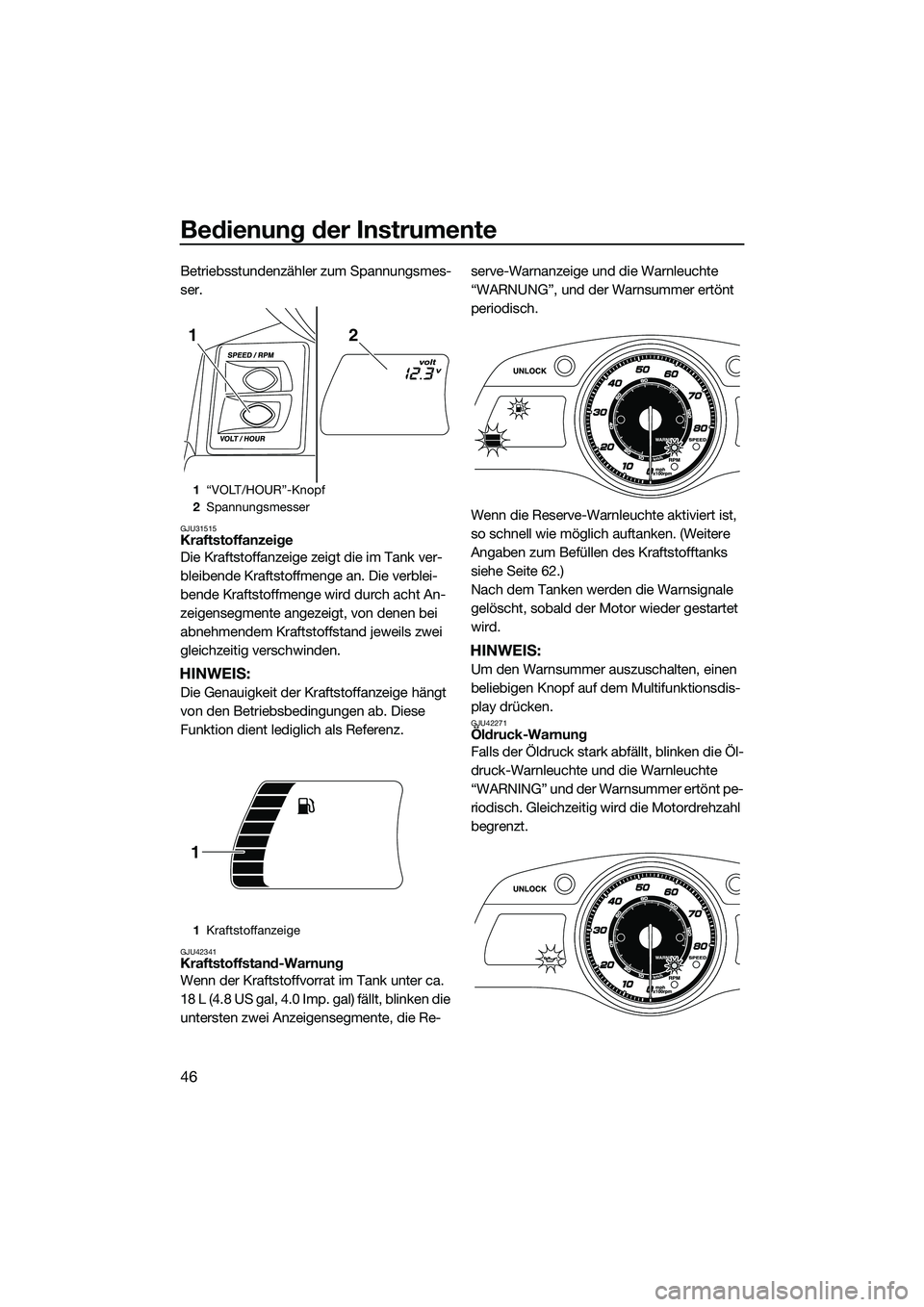

Bedienung der Instrumente
46
Betriebsstundenzähler zum Spannungsmes-
ser.
GJU31515Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht An-
zeigensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU42341Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp. gal) fällt, blinken die
untersten zwei Anzeigensegmente, die Re-serve-Warnanzeige und die Warnleuchte
“WARNUNG”, und der Warnsummer ertönt
periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 62.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42271Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
riodisch. Gleichzeitig wird die Motordrehzahl
begrenzt.
1
“VOLT/HOUR”-Knopf
2 Spannungsmesser
1 Kraftstoffanzeige
21
1
UF3J70G0.book Page 46 Thursday, October 10, 2013 11:02 AM

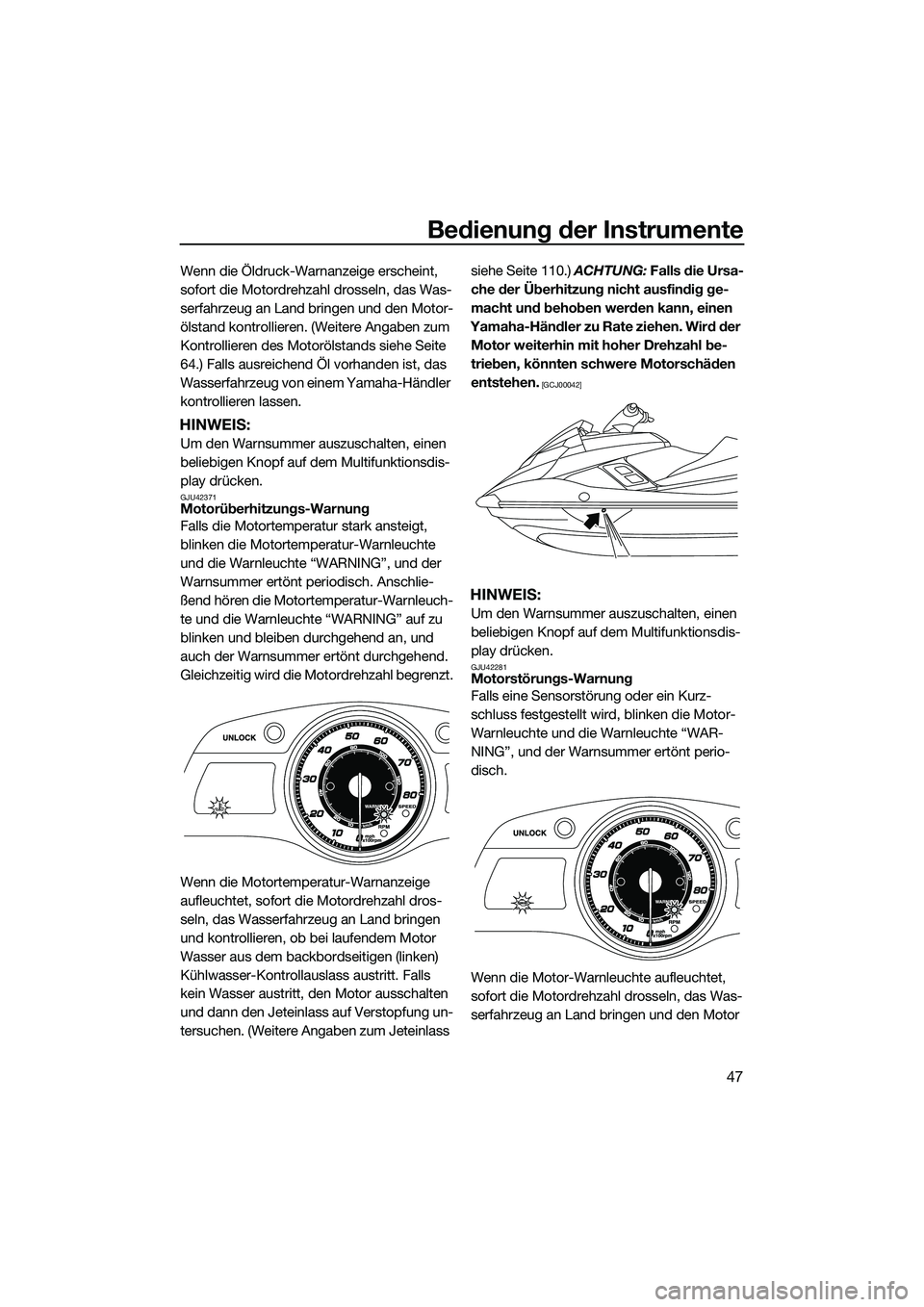

Bedienung der Instrumente
47
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
64.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42371Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte
und die Warnleuchte “WARNING”, und der
Warnsummer ertönt periodisch. Anschlie-
ßend hören die Motortemperatur-Warnleuch-
te und die Warnleuchte “WARNING” auf zu
blinken und bleiben durchgehend an, und
auch der Warnsummer ertönt durchgehend.
Gleichzeitig wird die Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnanzeige
aufleuchtet, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem backbordseitigen (linken)
Kühlwasser-Kontrollauslass austritt. Falls
kein Wasser austritt, den Motor ausschalten
und dann den Jeteinlass auf Verstopfung un-
tersuchen. (Weitere Angaben zum Jeteinlass siehe Seite 110.)
ACHTUNG: Falls die Ursa-
che der Überhitzung nicht ausfindig ge-
macht und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der Motor weiterhin mit hoher Drehzahl be-
trieben, könnten schwere Motorschäden
entstehen.
[GCJ00042]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42281Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt perio-
disch.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
UF3J70G0.book Page 47 Thursday, October 10, 2013 11:02 AM

Bedienung der Instrumente
48
von einem Yamaha-Händler kontrollieren las-
sen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42252Multifunktionsdisplay (FX Cruiser
SVHO)
Das Multifunktionsdisplay zeigt folgende In-
formationen an.
Die Anzeigeeinheiten des Multifunktionsdis-
plays werden gemäß den Anzeigeeinheiten
des digitalen Geschwindigkeitsmessers aus-
gewählt. (Zum Ändern der Anzeigeeinheiten
siehe die Verfahren zur Auswahl der Anzeige
des digitalen Geschwindigkeitsmessers auf
Seite 44.)
Wenn “km/h” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Kilometer/Liter/Grad Celsius
angezeigt.
Wenn “mph” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-den die Werte in Meilen/Gallonen/Grad Fah-
renheit angezeigt.
Zum Ändern des Anzeigemodus den Knopf
“MODE/RESET” weniger als 1 Sekunde lang
drücken. Der Anzeigemodus wechselt in fol-
gender Reihenfolge.
Kompass
Die Anzeige zeigt mit acht Kompassstrichen
die Fahrtrichtung des Wasserfahrzeugs an.
HINWEIS:
Die aktuelle Fahrtrichtung des Wasserfahr-
zeugs kann in Grad gemeinsam mit Kom-
passstrichen angezeigt werden.
Die Genauigkeit des Kompasses und der
Fahrtrichtung hängt von den Betriebsbe-
dingungen ab. Diese Funktion dient ledig-
lich als Referenz.
1
Multifunktionsdisplay
1 “MODE/RESET”-Knopf
1
1
UF3J70G0.book Page 48 Thursday, October 10, 2013 11:02 AM
