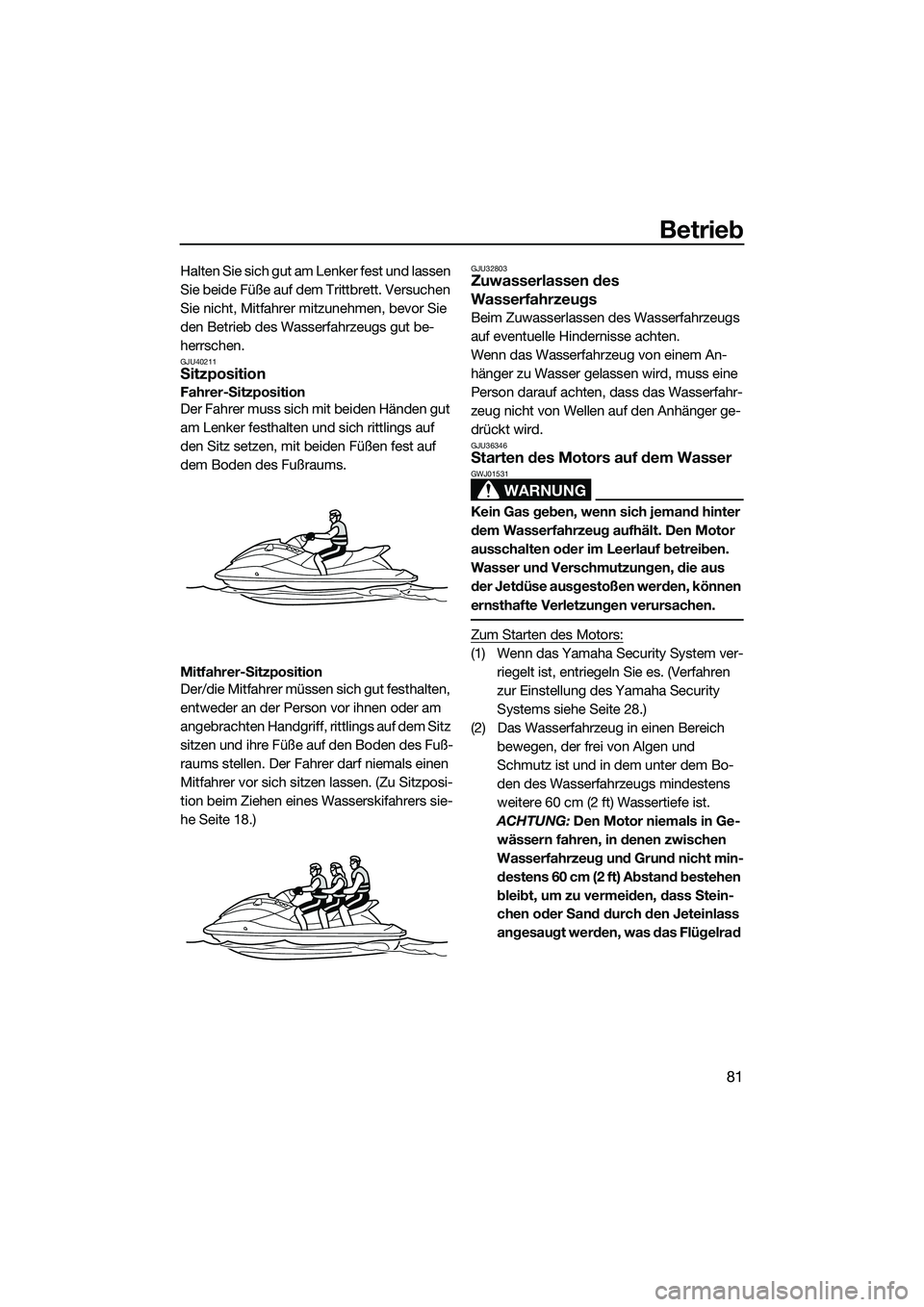

Betrieb
81
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut be-
herrschen.
GJU40211Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf
den Sitz setzen, mit beiden Füßen fest auf
dem Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wasserskifahrers sie-
he Seite 18.)
GJU32803Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU36346Starten des Motors auf dem Wasser
WARNUNG
GWJ01531
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) Wenn das Yamaha Security System ver-riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Das Wasserfahrzeug in einen Bereich bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Bo-
den des Wasserfahrzeugs mindestens
weitere 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad
UF3J70G0.book Page 81 Thursday, October 10, 2013 11:02 AM

Betrieb
82
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00473]
(3) Die Motor-Quickstoppleine (Handge-lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen. (Nähere
Angaben zur Benutzung des Motor-
Quickstoppschalters siehe Seite 29.)
WARNUNG! Kontrollieren, dass die Motor-Quickstoppleine (Handgelenk-
Schleife) richtig befestigt ist. Ist die
Motor-Quickstoppleine (Handgelenk-
Schleife) nicht richtig befestigt, kann
es sein, dass sie sich bei einem Sturz
des Fahrers nicht löst, wodurch das
Wasserfahrzeug weiterfahren und ei-
nen Unfall verursachen könnte.
[GWJ00582]
(4) Bei losgelassenem Gashebel den Start- schalter drücken (grüner Knopf), um den
Motor zu starten. (Nähere Angaben zur
Benutzung des Startschalters siehe Sei-
te 29.)
GJU32863Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00602]
GJU32873
Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-1 Clip
2 Motor-Quickstoppschalter
3 Motor-Quickstoppleine
12
3
UF3J70G0.book Page 82 Thursday, October 10, 2013 11:02 AM

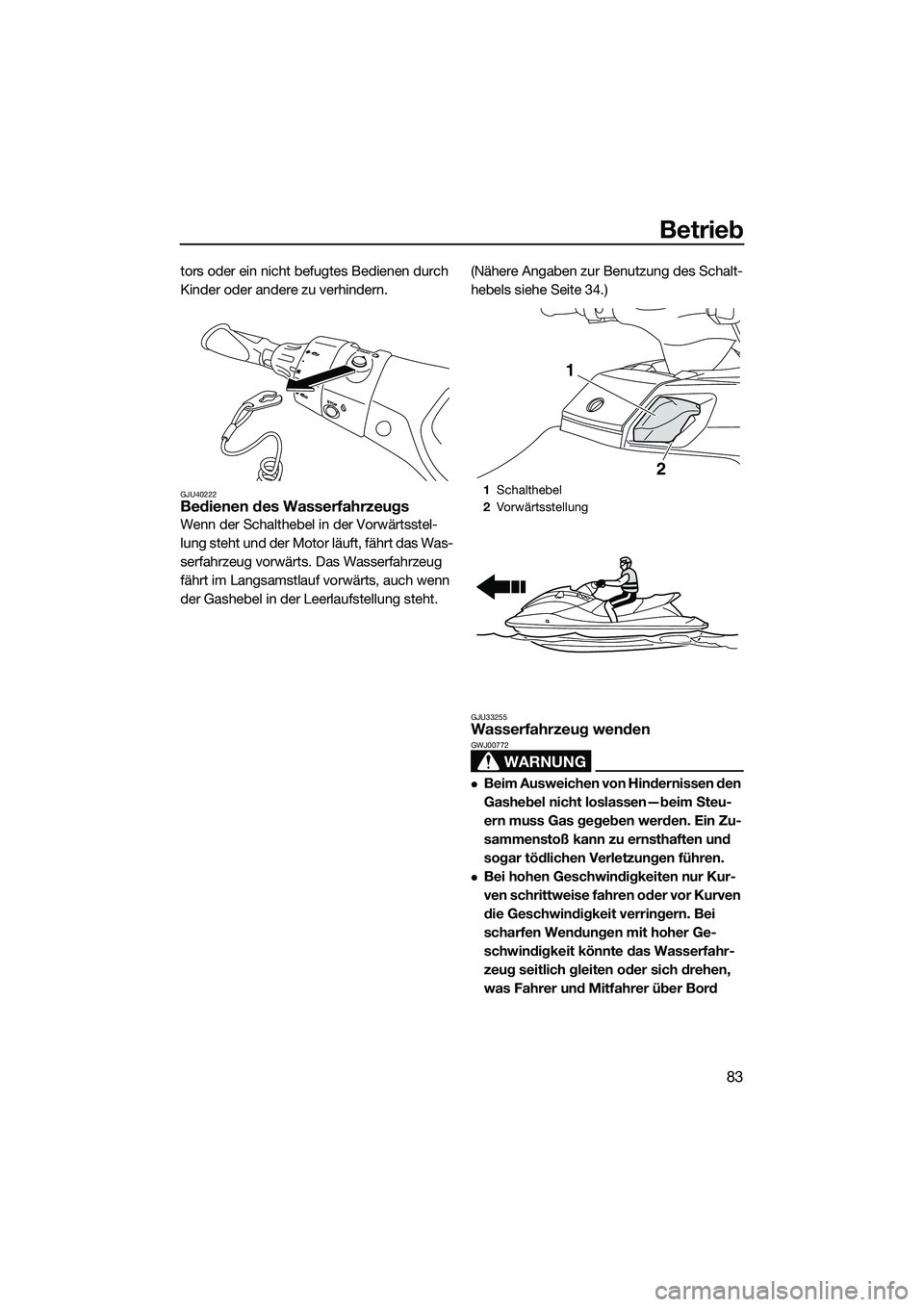

Betrieb
83
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU40222Bedienen des Wasserfahrzeugs
Wenn der Schalthebel in der Vorwärtsstel-
lung steht und der Motor läuft, fährt das Was-
serfahrzeug vorwärts. Das Wasserfahrzeug
fährt im Langsamstlauf vorwärts, auch wenn
der Gashebel in der Leerlaufstellung steht. (Nähere Angaben zur Benutzung des Schalt-
hebels siehe Seite 34.)
GJU33255Wasserfahrzeug wenden
WARNUNG
GWJ00772
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—beim Steu-
ern muss Gas gegeben werden. Ein Zu-
sammenstoß kann zu ernsthaften und
sogar tödlichen Verletzungen führen.
Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
1
Schalthebel
2 Vorwärtsstellung
1
2
UF3J70G0.book Page 83 Thursday, October 10, 2013 11:02 AM

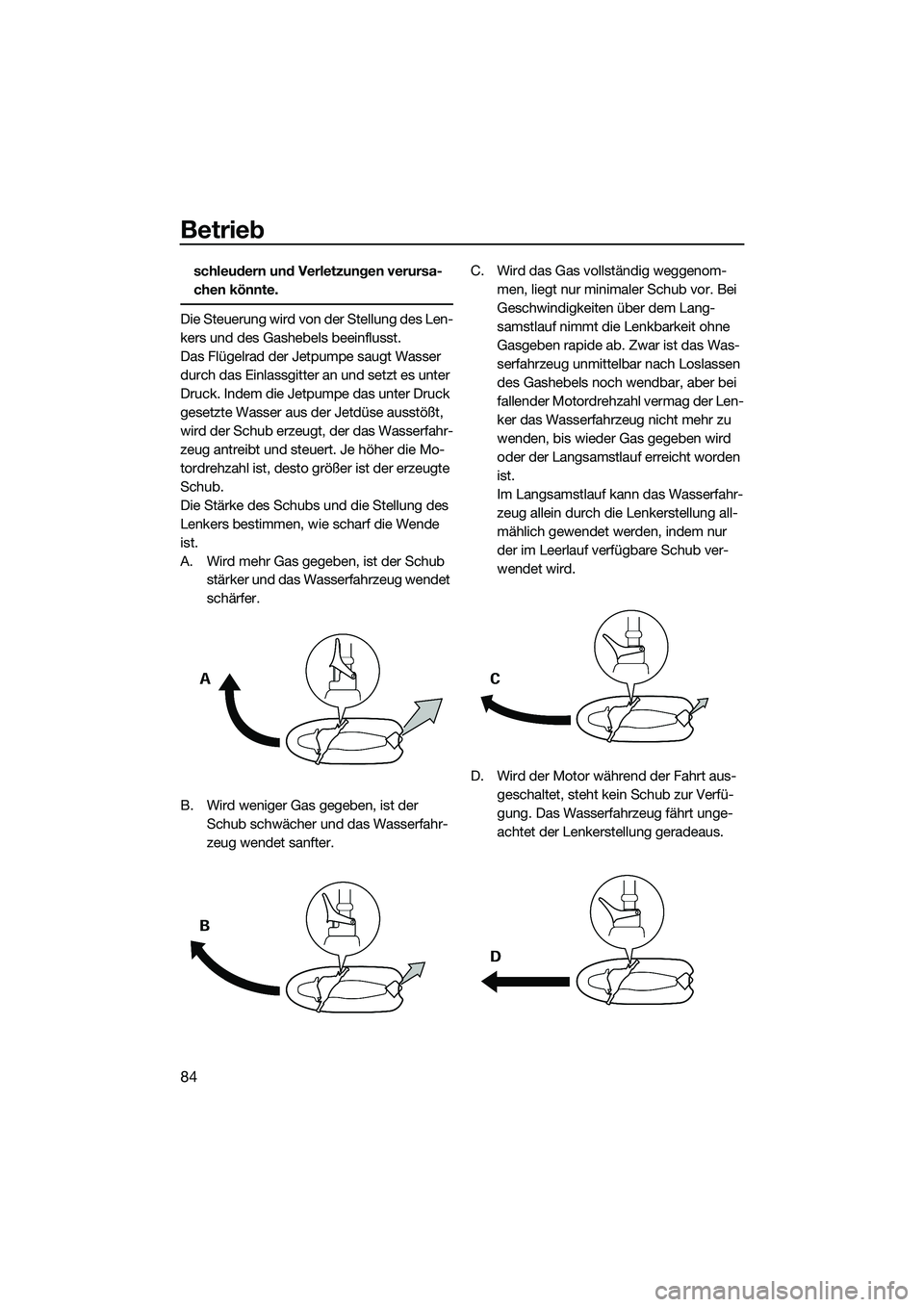

Betrieb
84
schleudern und Verletzungen verursa-
chen könnte.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Mo-
tordrehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende
ist.
A. Wird mehr Gas gegeben, ist der Schub stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der Schub schwächer und das Wasserfahr-
zeug wendet sanfter. C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub ver-
wendet wird.
D. Wird der Motor während der Fahrt aus- geschaltet, steht kein Schub zur Verfü-
gung. Das Wasserfahrzeug fährt unge-
achtet der Lenkerstellung geradeaus.
UF3J70G0.book Page 84 Thursday, October 10, 2013 11:02 AM

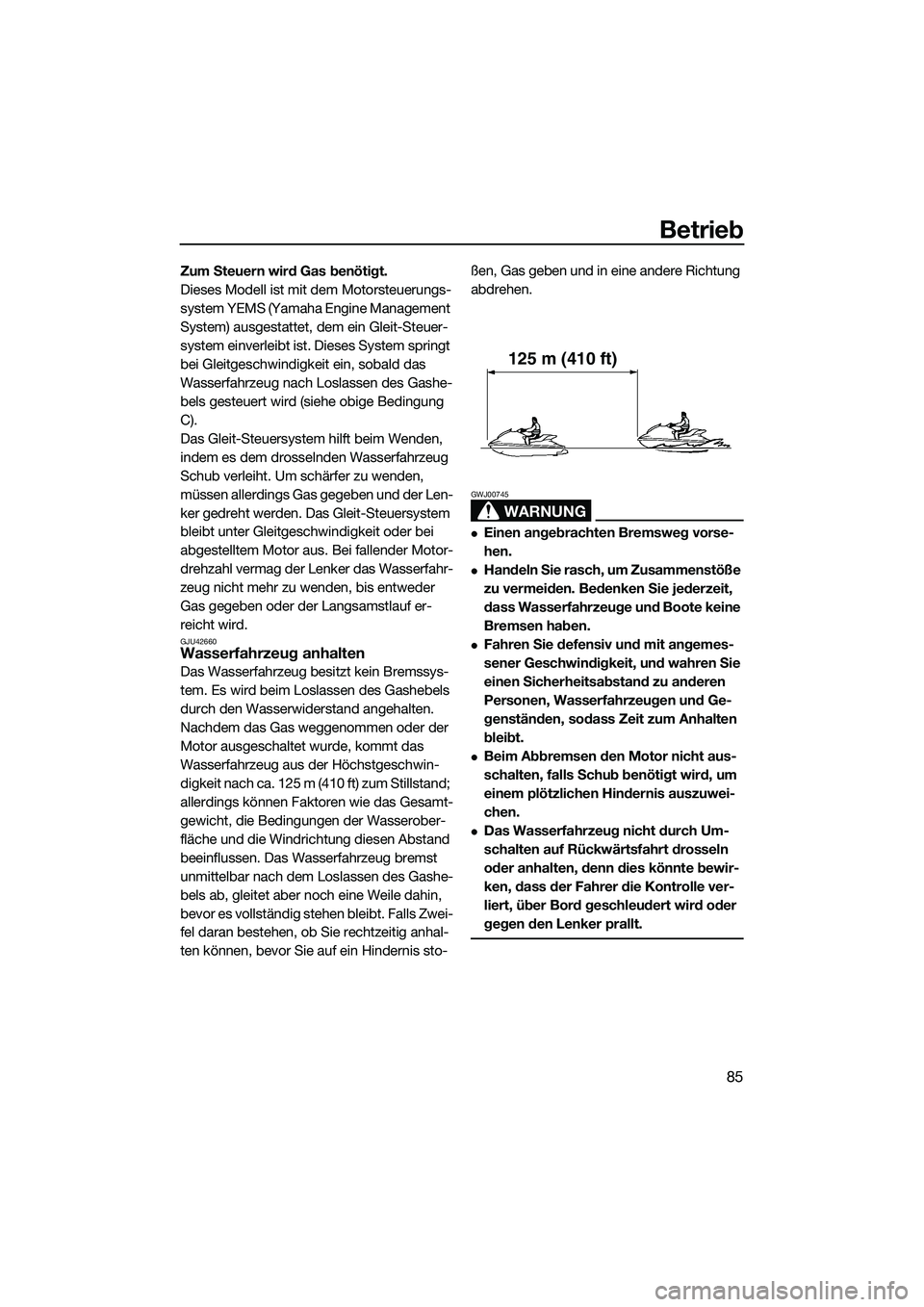

Betrieb
85
Zum Steuern wird Gas benötigt.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der Len-
ker gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei
abgestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU42660Wasserfahrzeug anhalten
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Es wird beim Loslassen des Gashebels
durch den Wasserwiderstand angehalten.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das
Wasserfahrzeug aus der Höchstgeschwin-
digkeit nach ca. 125 m (410 ft) zum Stillstand;
allerdings können Faktoren wie das Gesamt-
gewicht, die Bedingungen der Wasserober-
fläche und die Windrichtung diesen Abstand
beeinflussen. Das Wasserfahrzeug bremst
unmittelbar nach dem Loslassen des Gashe-
bels ab, gleitet aber noch eine Weile dahin,
bevor es vollständig stehen bleibt. Falls Zwei-
fel daran bestehen, ob Sie rechtzeitig anhal-
ten können, bevor Sie auf ein Hindernis sto-ßen, Gas geben und in eine andere Richtung
abdrehen.
WARNUNG
GWJ00745
Einen angebrachten Bremsweg vorse-
hen.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.
Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.
125 m (410 ft)
UF3J70G0.book Page 85 Thursday, October 10, 2013 11:02 AM

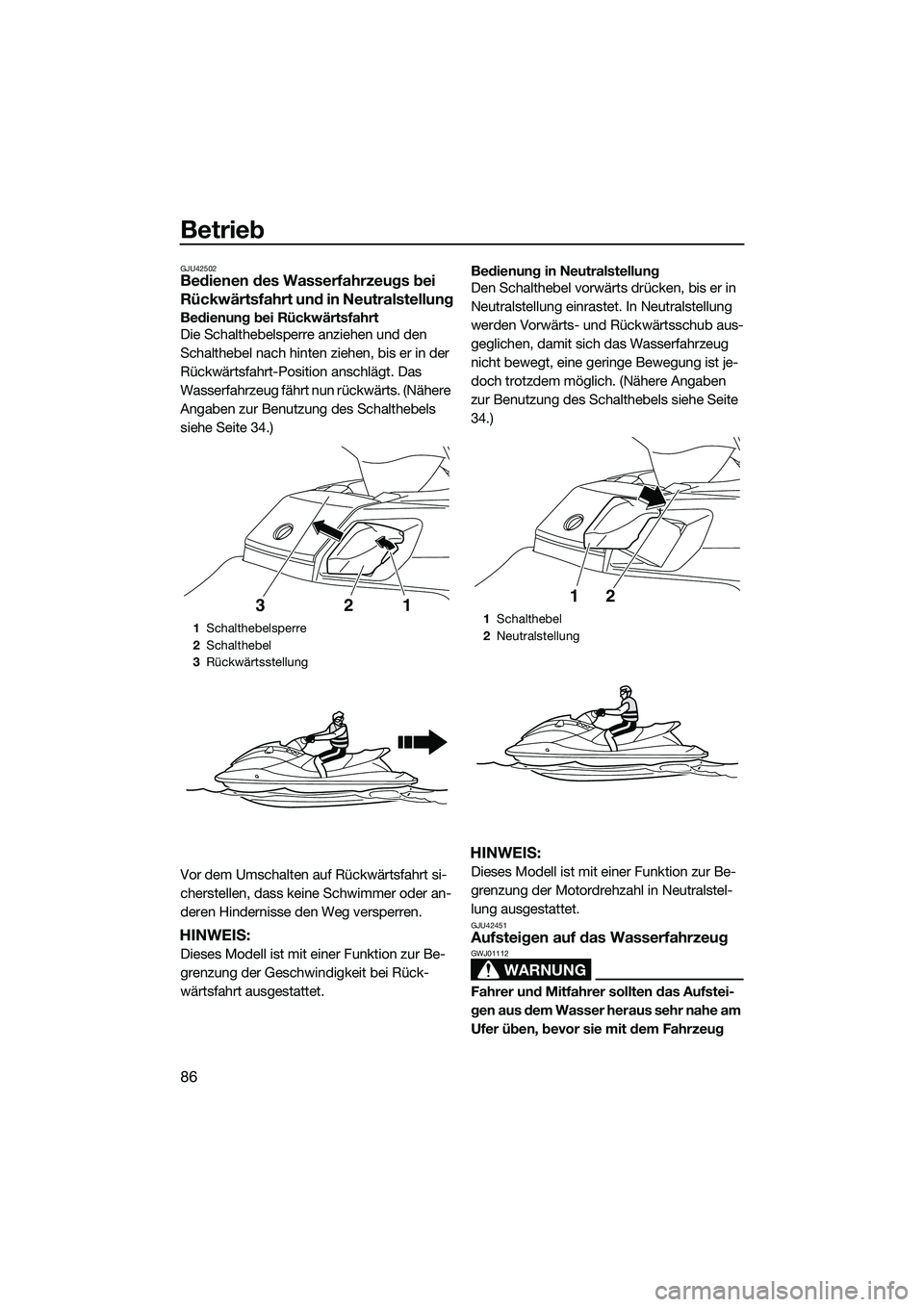

Betrieb
86
GJU42502Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in Neutralstellung
Bedienung bei Rückwärtsfahrt
Die Schalthebelsperre anziehen und den
Schalthebel nach hinten ziehen, bis er in der
Rückwärtsfahrt-Position anschlägt. Das
Wasserfahrzeug fährt nun rückwärts. (Nähere
Angaben zur Benutzung des Schalthebels
siehe Seite 34.)
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.Bedienung in Neutralstellung
Den Schalthebel vorwärts drücken, bis er in
Neutralstellung einrastet. In Neutralstellung
werden Vorwärts- und Rückwärtsschub aus-
geglichen, damit sich das Wasserfahrzeug
nicht bewegt, eine geringe Bewegung ist je-
doch trotzdem möglich. (Nähere Angaben
zur Benutzung des Schalthebels siehe Seite
34.)
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Motordrehzahl in Neutralstel-
lung ausgestattet.
GJU42451Aufsteigen auf das Wasserfahrzeug
WARNUNG
GWJ01112
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
1
Schalthebelsperre
2 Schalthebel
3 Rückwärtsstellung
2
311 Schalthebel
2 Neutralstellung
12
UF3J70G0.book Page 86 Thursday, October 10, 2013 11:02 AM

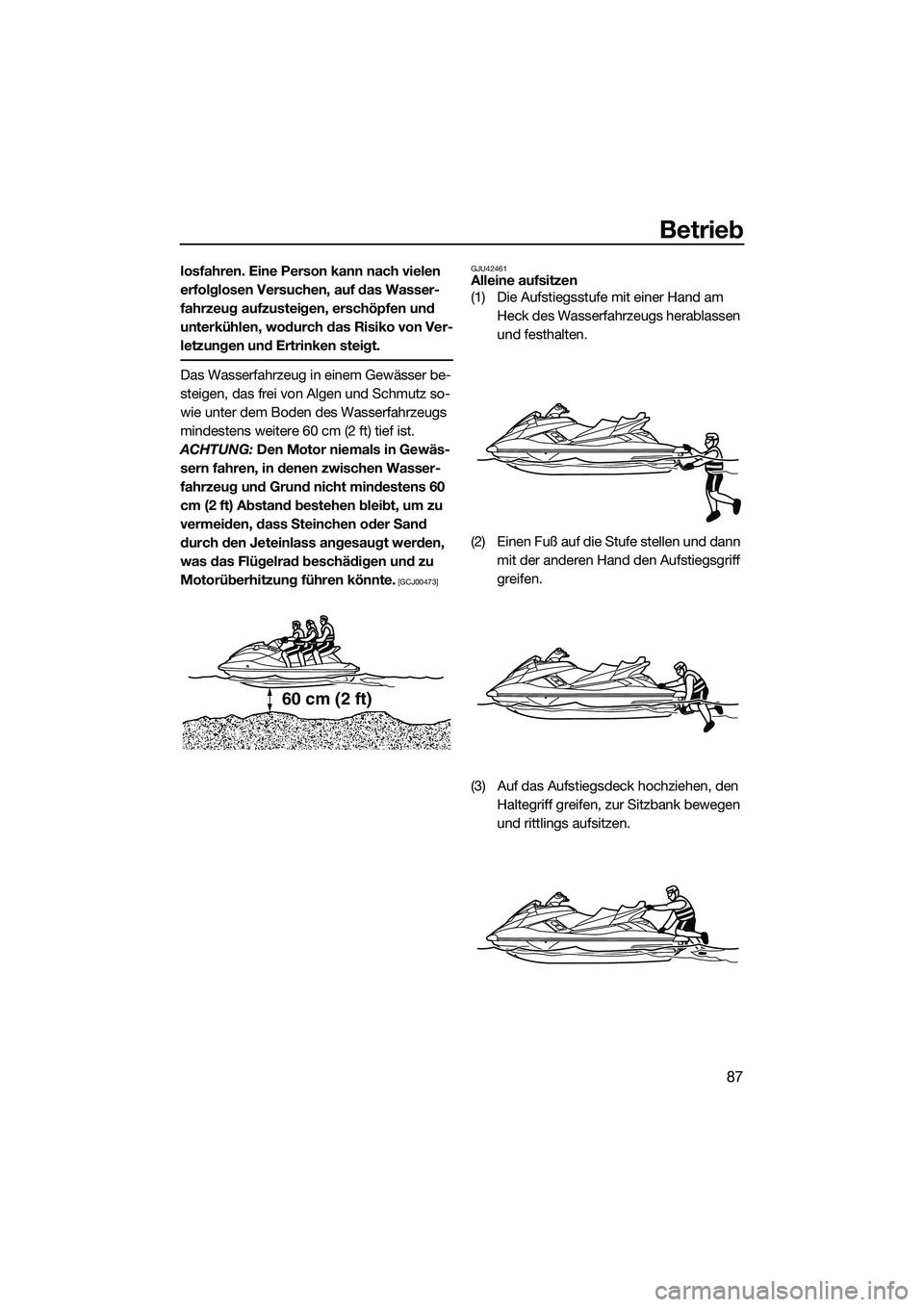

Betrieb
87
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und
unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00473] GJU42461
Alleine aufsitzen
(1) Die Aufstiegsstufe mit einer Hand am
Heck des Wasserfahrzeugs herablassen
und festhalten.
(2) Einen Fuß auf die Stufe stellen und dann mit der anderen Hand den Aufstiegsgriff
greifen.
(3) Auf das Aufstiegsdeck hochziehen, den Haltegriff greifen, zur Sitzbank bewegen
und rittlings aufsitzen.
60 cm (2 ft)
UF3J70G0.book Page 87 Thursday, October 10, 2013 11:02 AM

Betrieb
88
(4) Die Motor-Quickstoppleine (Handge-lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(5) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen.
(6) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
GJU3316AAufsteigen mit Mitfahrer(n)
WARNUNG
GWJ00661
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen ver-
ursachen, wenn Wasser heftig in den Kör-
per eindringt. Sicherstellen, dass die Mit-
fahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hand-
griff festhalten, bevor Gas gegeben wird.
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrer(n) ist, desto schwieriger wird
es, das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck) 240
kg (530 lb) überschreitet. Aufsteigen im Stillstand:
(1) Aufsteigen, wie im vorigen Abschnitt “Al-
lein aufsteigen” beschrieben.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen.
(4) Den ersten Mitfahrer zum Heck des Was- serfahrzeugs rücken lassen.
(5) Nun steigt der erste Mitfahrer genauso wie der Fahrer auf, stellt die Füße auf den
UF3J70G0.book Page 88 Thursday, October 10, 2013 11:02 AM
