COMMANDES ET INSTRUMENTS
3-10
3
un afficheur du rapport engagé
 un afficheur de mode de conduite (af-
fichant le mode de conduite sélec-
tionné)
 un affichage des fonctions (qui indi-
que la fonction sélectionnée)
 un écran d’informations (qui affiche di-
verses informations, telles que le
compteur kilométrique)
 un écran des modes de réglage (qui
permet de régler, de sélectionner ou
de remettre à zéro les éléments affi-
chés dans l’écran d’informations)
 un dispositif embarqué de diagnostic
de pannesN.B.Tourner la clé de contact sur “ON”
avant d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de
menu “MENU”, le bouton “RESET” ou
le bouton “TCS”.
 R.-U. uniquement : Pour passer de
l’écran des kilomètres à celui des
miles, et vice-versa, se reporter à la
page 3-15.
Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 9000 tr/mn et au- delà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent dans la direction de “E” (vide)
au fur et à mesure que le niveau diminue.
Lorsque le dernier segment se met à cli-
gnoter, il convient de refaire le plein dès
que possible.
Quand la clé de contact est tournée à la po-
sition “ON”, tous les segments de l’écran
multifonction s’affichent brièvement en
guise de test du circuit électrique.N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si un problème est dé-
tecté dans le circuit électrique, tous les
1. Compte-tours
2. Zone rouge du compte-tours
1 2
1. Jauge de carburant
GEARNA.TEM
P
C.TEM
P
1
U1MCF1F0.book Page 10 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-11
3
segments de l’afficheur se mettent à cli-
gnoter. Dans ce cas, il convient de faire vé-
rifier le circuit électrique par un concession-
naire Yamaha.Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :  Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante. 
Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “ ”
et par le témoin de point mort “ ”. Afficheur
de mo de de con duite
Cet afficheur indique le mode de conduite
sélectionné : Mode tourisme “T” ou mode
sportif “S”. Pour plus de détails sur les
modes et leur sélection, se reporter aux pa-
ges 3-23 et 3-25.

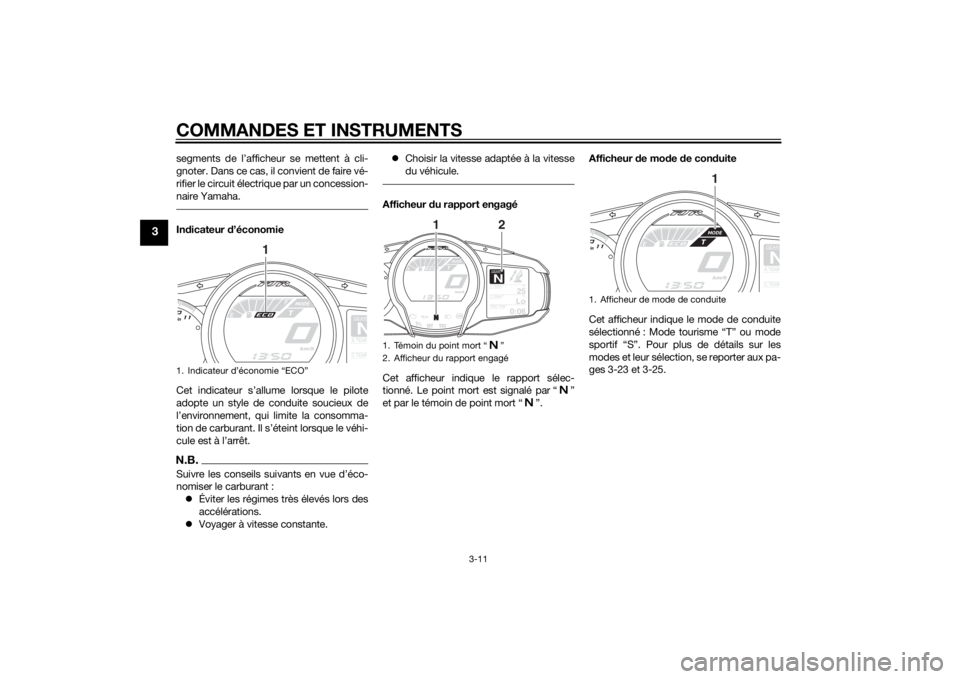

1. Indicateur d’économie “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
1. Afficheur de mode de conduite
GEARNA.TEM
P
C.TEM
P
1
U1MCF1F0.book Page 11 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-12
3
Affichage des fonctions
Appuyer sur le contacteur de menu
“MENU” pour faire basculer l’affichage en-
tre la fonction de réglage du pare-brise, la
fonction de réglage des poignées chauf-
fantes et la fonction de sélection de l’écran
d’informations.
Réglage de la position du pare-brisePour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Réglage des poignées chauffantes
Le véhicule est équipé de poignées chauf-
fantes. Celles-ci ne fonctionnent que lors-
que le moteur tourne. 4 réglages de poi-
gnées chauffantes sont disponibles.
Pour augmenter la température des poi-
gnées chauffantes, appuyer sur le
côté “ ” du contacteur de sélection. Pour
diminuer la température des poignées
chauffantes, appuyer sur le côté “ ” du
contacteur de sélection.ATTENTION
FCA17931

S’assurer de porter des gants lors
d e l’utilisation des poignées chauf-
fantes.
 Ne pas régler les poignées chauf-
fantes sur la position élevée lorsque
la température ambiante atteint 20
°C (68 °F) ou plus. 
Si la poignée de gauche ou la poi-
gnée des gaz sont usées ou en-
d ommagées, ne plus utiliser les
poignées chauffantes, et remplacer
les poignées.
Sélection de l’écran d’informations3 écrans d’informations sont disponibles. Il
est possible de passer d’un écran d’infor-
mations sélectionné à l’autre en appuyant
sur le contacteur de sélection.
Les éléments suivants s’affichent sur les
écrans d’informations :  un compteur kilométrique
 des totalisateurs journaliers
 un totalisateur de la réserve

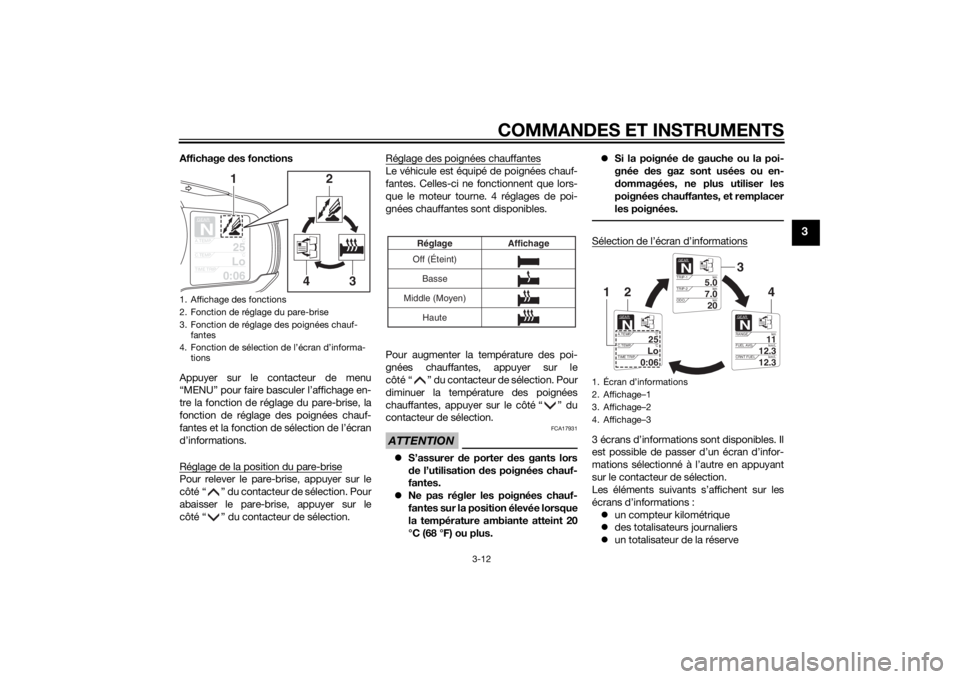

1. Affichage des fonctions
2. Fonction de réglage du pare-brise
3. Fonction de réglage des poignées chauf-
fantes
4. Fonction de sélection de l’écran d’informa- tions
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
Off (Éteint)
Basse
Middle (Moyen) Affichage
Réglage
Haute
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
3
4
2
1
U1MCF1F0.book Page 12 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-13
3
une estimation de l’autonomie
 un afficheur du temps écoulé
 un afficheur de la température atmos-
phérique
 un afficheur de la température du li-
quide de refroidissement
 un afficheur de la consommation
moyenne
 un afficheur de la consommation de
carburant instantanée
Il est possible de sélectionner les éléments
affichés sur chaque écran d’informations.
Pour définir ou sélectionner les éléments
affichés, se reporter à la page 3-15.

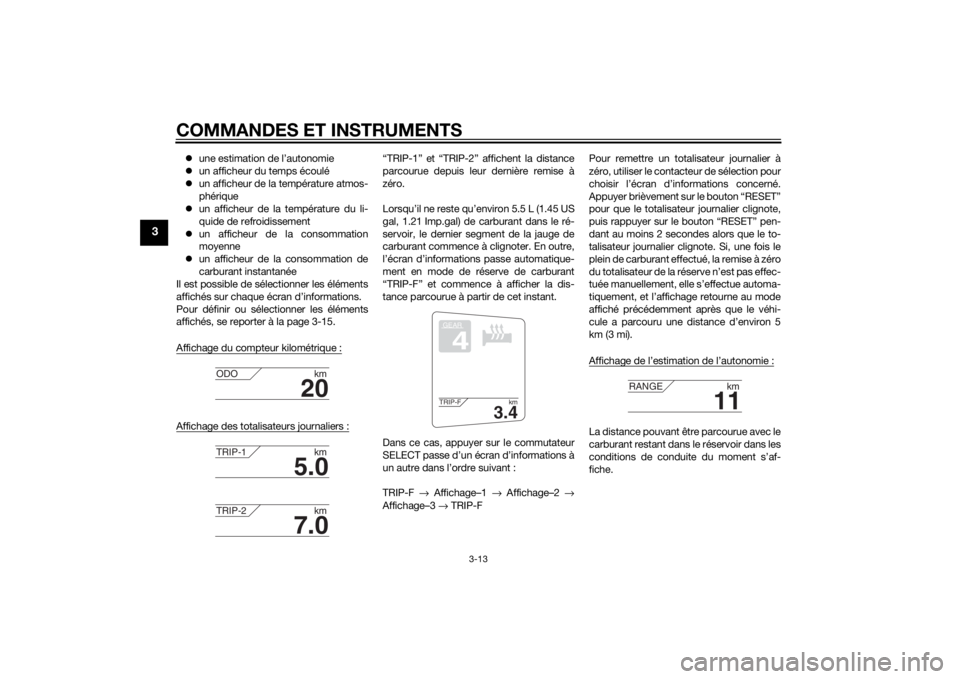

Affichage du compteur kilométrique :Affichage des totalisateurs journaliers :
“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
Lorsqu’il ne reste qu’environ 5.5 L (1.45 US
gal, 1.21 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. En outre,
l’écran d’informations passe automatique-
ment en mode de réserve de carburant
“TRIP-F” et commence à afficher la dis-
tance parcourue à partir de cet instant.
Dans ce cas, appuyer sur le commutateur
SELECT passe d’un écran d’informations à
un autre dans l’ordre suivant :
TRIP-F → Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
choisir l’écran d’informations concerné.
Appuyer brièvement sur le bouton “RESET”
pour que le totalisateur journalier clignote,
puis rappuyer sur le bouton “RESET” pen-
dant au moins 2 secondes alors que le to-
talisateur journalier clignote. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement, et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
Affichage de l’estimation de l’autonomie :
La distance pouvant être parcourue avec le
carburant restant dans le réservoir dans les
conditions de conduite du moment s’af-
fiche.
20
ODO
km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
11
RANGEkm
U1MCF1F0.book Page 13 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-14
3

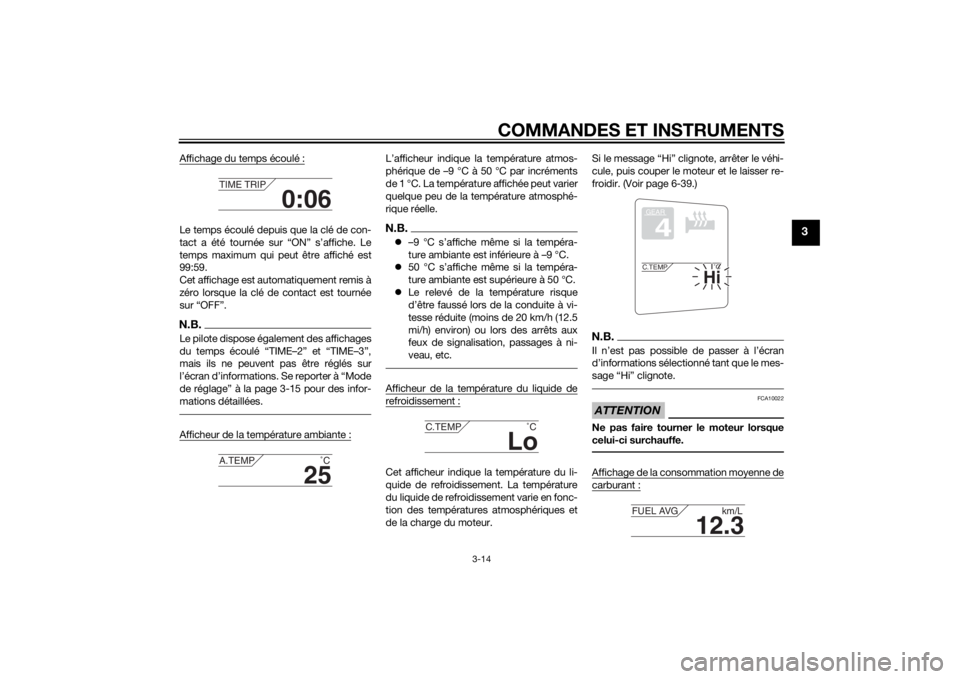

Affichage du temps écoulé :Le temps écoulé depuis que la clé de con-
tact a été tournée sur “ON” s’affiche. Le
temps maximum qui peut être affiché est
99:59.
Cet affichage est automatiquement remis à
zéro lorsque la clé de contact est tournée
sur “OFF”.N.B.Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à “Mode
de réglage” à la page 3-15 pour des infor-
mations détaillées.Afficheur de la température ambiante :
L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphé-
rique réelle.N.B.–9 °C s’affiche même si la tempéra-
ture ambiante est inférieure à –9 °C.
 50 °C s’affiche même si la tempéra-
ture ambiante est supérieure à 50 °C.
 Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h (12.5
mi/h) environ) ou lors des arrêts aux
feux de signalisation, passages à ni-
veau, etc.Afficheur de la température du liquide derefroidissement :Cet afficheur indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur. Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-39.)
N.B.Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Affichage de la consommation moyenne decarburant :
0:06
TIME TRIP
25
A.TEMP
˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U1MCF1F0.book Page 14 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-15
3
Les modes d’affichage de la consomma-
tion moyenne de carburant “km/L”,
“L/100km” ou “MPG” (R.-U. uniquement)
indiquent la consommation de carburant
moyenne depuis la dernière remise à zéro
de l’écran. L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant.
 L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
 R.-U. uniquement : L’affichage
“MPG” indique la distance moyenne
pouvant être parcourue avec
1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant au moins 2 secondes alors que
l’affichage clignote.
N.B.Après la réinitialisation de l’afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du premier kilo-
mètre (0.6 mi).ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Affichage de la consommation instantanéede carburant :Les modes d’affichage de la consomma-
tion de carburant instantanée “km/L”,
“L/100km” ou “MPG” (R.-U. uniquement)
indiquent la consommation de carburant
dans les conditions de conduite actuelles.  L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
 L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km. 
R.-U. uniquement : L’affichage
“MPG” indique la distance pouvant
être parcourue avec 1.0 Imp.gal de
carburant.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0 mi/h).ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Mo de de réglage
12.3
CRNT FUEL km/L
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
U1MCF1F0.book Page 15 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-16
3
N.B.Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.Maintenir le contacteur de menu “MENU”
enfoncé pendant au moins 2 secondes
pour entrer dans le mode de réglage. Pour
quitter ce mode et retourner à l’affichage
normal, maintenir de nouveau le contacteur
de menu “MENU” enfoncé pendant au
moins 2 secondes. Réglage des niveaux de température des
réglages de poignées chauffantes1. Utiliser le contacteur de sélection pour
mettre “Grip Warmer” en surbrillance.
Affichage Description
“Grip Warmer” Cette fonction permet de
choisir entre les réglages
Low, Middle et High (Bas,
Moyen et Haut) sur 10 ni-
veaux de température.
“Maintenance” Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
“Time Trip”Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs ar-
rêtent de comptabiliser,
mais ne sont pas remis à
zéro. Le temps maximum
qui peut être affiché est
99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
“Unit” Cette fonction permet de
commuter les unités de
consommation de carbu-
rant entre “L/100km” et
“km/L”.
R.-U. uniquement : Cette
fonction permet de com-
muter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
“Display”
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
“Brightness” Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter à la
clarté ambiante.
“Clock” Cette fonction permet de
régler la montre.
“All Reset” Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MCF1F0.book Page 16 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-17
3
2. Appuyer sur le contacteur de menu“MENU”. L’affichage du réglage de
poignées chauffantes apparaît et
“High” clignote à l’écran.
3. Appuyer sur le contacteur de menu “MENU”. Le niveau de température du
réglage élevée commence à clignoter.
Appuyer sur le contacteur de sélec-
tion pour régler le niveau de tempéra-
ture, puis appuyer sur le contacteur de
menu “MENU”. “High” se met à cli-
gnoter. 4. Utiliser le contacteur de sélection pour
mettre “Middle” ou “Low” en surbril-
lance, puis changer le réglage en res-
pectant la même procédure que pour
le réglage précédent (High).
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
de menu “MENU” pour revenir au
menu des modes de réglage.
N.B.Le réglage peut être défini sur 10 niveaux
de température.Réinitialisation des compteurs d’entretien1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”, puis sur le bouton “RESET”
pour sélectionner l’élément à remettre
à zéro.
Grip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MCF1F0.book Page 17 Thursday, August 8, 2013 11:07 AM
