CARACTÉRISTIQUES
8-2
8
Taux de réduction secondaire:2.698 (35/37 x 21/27 x 33/9)
Type de boîte de vitesses: Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:2.529 (43/17)
2e: 1.773 (39/22)
3e: 1.348 (31/23)
4e: 1.077 (28/26)
5e: 0.929 (26/28)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse: 26.00 °
Chasse: 109 mm (4.3 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT023F F
Fabricant/modèle: METZELER/Roadtec Z8
Pneu arrière:Type:Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle: BRIDGESTONE/BT023R F
Fabricant/modèle: METZELER/Roadtec Z8 CCharge:Charge maximale:215 kg (474 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression d e gonflage (contrôlée les
pneus froi ds):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge: 90–215 kg (198–474 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse: Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)
Roue avant:Type de roue:Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:Roue coulée
Taille de jante:
17M/C x MT5.50Système de freinage unifié:Commande:
Activé par le frein arrièreFrein avant:Type:Frein à double disque
Commande: À la main droite
Liquide de frein spécifié:
DOT 4Frein arrière:Type:Frein monodisque
Commande:
Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique
U1MCF1F0.book Page 2 Thursday, August 8, 2013 11:07 AM

CARACTÉRISTIQUES
8-3
8
Débattement de roue:135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue: 125.0 mm (4.92 in)Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d ’ampoule ×
quantité:Phare:
12 V, 60.0 W/55.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant: LED
Clignotant arrière: 12 V, 21.0 W × 2 Veilleuse:
LED
Éclairage de la plaq ue d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants: LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS:
LED
Témoin du régulateur de vitesse “SET”: LED
Témoin du régulateur de vitesse “ON”: LED
Témoin de l’immobilisateur antivol:
LED
Témoin/témoin d'avertissement du système
de régulation antipatinage:
LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2:
30.0 A
Fusible de phare: 25.0 A Fusible feux de stop:
1.0 A
Fusible du système de signalisation: 10.0 A
Fusible d’allumage:
20.0 A
Fusible du ventilateur de radiateur: 10.0 A × 2
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible du régulateur de vitesse: 1.0 A
Fusible de la prise pour accessoires à courant
continu: 3.0 A
Fusible de sauvegarde: 7.5 A
Fusible du moteur de pare-brise:
20.0 A
Fusible de papillon des gaz électronique: 7.5 A
U1MCF1F0.book Page 3 Thursday, August 8, 2013 11:07 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48613
Numéros d’id entificationInscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401

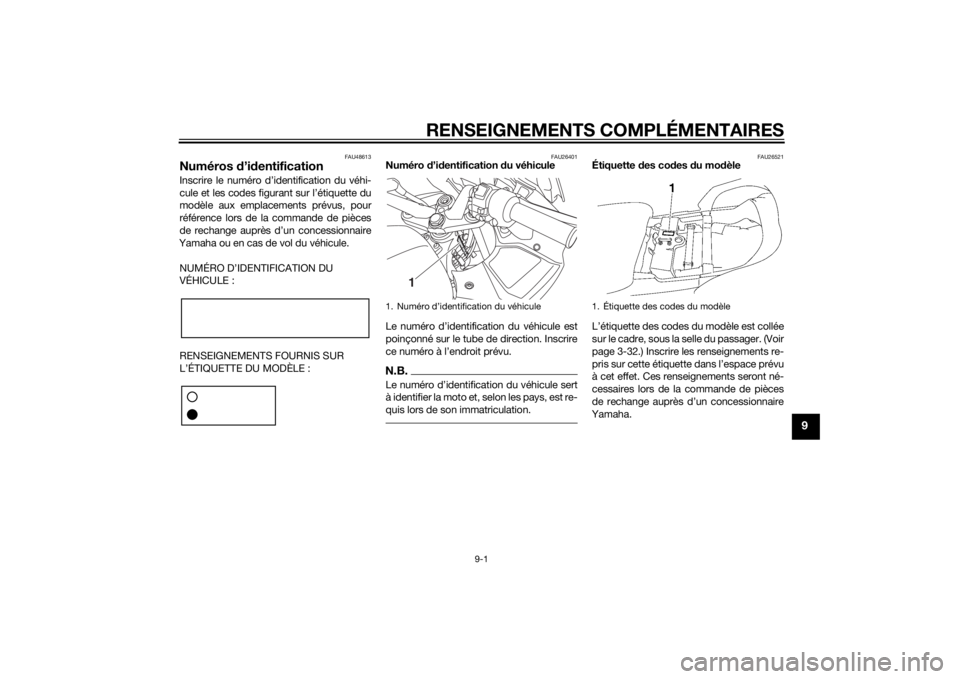

Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26521
Étiquette des cod es du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-32.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
U1MCF1F0.book Page 1 Thursday, August 8, 2013 11:07 AM

10-1
10
INDEXAABS, témoin ............................................ 3-5
Accessoires, connexion ........................ 3-45
Aérations de carénage, ouverture et fermeture ........................ 3-38
Ampoule d’éclairage de plaque d’immatriculation, remplacement ....... 6-36
Avertisseur, contacteur ......................... 3-24BBatterie ................................................. 6-32
Béquille latérale .................................... 3-43
Béquilles centrale et latérale, contrôle et lubrification ....................... 6-29
Boîte à accessoires .............................. 3-37
Bougies, contrôle .................................. 6-11
Bras oscillant, lubrification des pivots .................................................. 6-30CCâbles, contrôle et lubrification ............ 6-27
Caches, dépose et repose...................... 6-9
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-30
Carburant, économies ............................ 5-3
Clignotant avant............. ....................... 6-35
Clignotant ou feu arrière/ stop, remplacement d’une
ampoule.............................................. 6-35
Clignotants, contacteur ... ..................... 3-24
Clignotants, témoins ........ ....................... 3-4
Combiné ressort-amortisseur, réglage................................................ 3-42
Combinés de contacteurs .................... 3-23
Compartiments de rangement .............. 3-36
Compteurs multifonctions ...................... 3-9 Consignes de sécurité............................ 1-1
Contacteur à clé/antivol ......................... 3-2
Contacteur de menu............................. 3-24
Contacteur de sélection ....................... 3-25
Contrôle et lubrification de la pédale
de frein et du sélecteur ...................... 6-28
Coupe-circuit d’allumage ..................... 3-43
Coupe-circuit du moteur/démarreur .... 3-24
DDépannage, schémas de diagnostic .... 6-38
Direction, contrôle ................................ 6-31
D-mode, mode de conduite ................. 3-23
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-31EEmbrayage, levier ........................ 3-25, 6-23
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des gaz d’échappement ...................... 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle ............. 9-1FFaisceau des phares, réglage .............. 3-37
Feu stop, contacteurs .......................... 6-24
Feux de détresse, contacteur .............. 3-24
Filtre à air, nettoyage de l’élément ....... 6-18
Fourche, contrôle ................................. 6-30
Fourche, réglage .................................. 3-40
Frein, contrôle de la garde du levier ..... 6-24
Frein, levier ........................................... 3-26
Frein, pédale......................................... 3-26
Frein, système ABS .............................. 3-27
Fusibles, remplacement ....................... 6-33
GGuidon, réglage de la position ..............3-38HHuile de couple conique arrière ............6-15
Huile moteur et cartouche du filtre .......6-12
Huile moteur, témoin du niveau ..............3-4IImmobilisateur antivol .............................3-1
Inverseur feu de route/ feu de croisement /
Contacteur d’appel de phare..............3-24JJeu des soupapes .................................6-20LLeviers de frein et d’embrayage,
contrôle et lubrification .......................6-28
Liquide de frein et d’embrayage, changement ........................................6-27
Liquide de frein et d’embrayage, contrôle du niveau ..............................6-25
Liquide de refroidissement ...................6-17MMise en marche du moteur .....................5-1NNuméros d’identification .........................9-1PPanne du moteur, témoin .......................3-4
Pannes, diagnostic ...............................6-37
Phare, ampoule .....................................6-35
Pièces de couleur mate ..........................7-1
Plaquettes de frein, contrôle .................6-24
Pneus ....................................................6-20
Poignée des gaz, contrôle de la
garde...................................................6-20
U1MCF1F0.book Page 1 Thursday, August 8, 2013 11:07 AM

INDEX
10-2
10
Poignée et câble des gaz, contrôle et lubrification....................... 6-27
Pots catalytiques .................................. 3-32RRalenti du moteur, contrôle .................. 6-19
Régulateur de vitesse ............................. 3-6
Régulateur de vitesse, contacteurs ...... 3-24
Régulateur de vitesse, témoins .............. 3-4
Régulation antipatinage........................ 3-28
Remisage................................................ 7-4
Réservoir de carburant, bouchon ......... 3-29
Rétroviseurs.......................................... 3-39
Rodage du moteur.................................. 5-3
Roues ................................................... 6-23
Roulements de roue, contrôle .............. 6-31SSélecteur au pied.................................. 3-26
Selle du pilote, réglage de la hauteur ... 3-34
Selles .................................................... 3-32
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-30TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-6
Témoin du point mort ............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Témoin/témoin d’avertissement du système de régulation antipatinage ..... 3-5
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse ............................................... 6-37
Vitesses, sélection .................................. 5-2
